力伝達伸縮ジョイントリトラクターリングパワートランスミッション補償ジョイント C2F ダブルフランジルーズスリーブパワートランスミッションジョイント

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド CHANGSHENG WATER SUPPLY

標準 GB

タイプ力伝達ジョイント

国境を越えた輸出に独占的に供給するかどうかいいえ

製品仕様 VSSJAF(C2F)

同店舗商品関連商品

大口径 PN40 VSSJA-2 炭素鋼ダブルフランジリミット伸縮器バタフライバルブパイプラインマッチング伸縮継手

￥12,320

304 ステンレス鋼伸縮ジョイント B2F リミットダブルフランジルーズスリーブ力伝達ジョイント抗引っ張り伸縮装置

￥5,060

メーカーはフレキシブルゴムジョイント標準KXTゴムジョイントフレキシブルソフト接続ゴムソフトジョイントを供給しています

￥2,970

ダブルフランジ伸縮ジョイント抜き取り防止パイプ伸縮装置 B2F パイプラインリミット伸縮ジョイント

￥4,158

炭素鋼製シングルフランジリミット伸縮器炭素鋼フランジ伸縮継手パイプコンペンシレーター在庫あり

￥3,916

PTFE ステンレス鋼金属ホース 304 ステンレス鋼ベローズ DN200 ステンレス鋼金属ホース

￥1,958

DN800 高圧メンテナンスフリー回転式膨張継手熱力配管網耐食性無推力回転スリーブコンペンセイター

￥10,318

炭素鋼フランジ波形パイプ伸縮継手 DN200 高温耐性アキシャル内圧波形コンペンセイター

￥4,158

シングルボール E タイプ球面補償ジョイントダブルボールパイプユニバーサルロータ 1.0MPa 炭素鋼コンペンセイター DN500

￥10,758

バルブ付属スチールルーズスリーブ伸縮ジョイント、船舶用両端ソケットクイックコネクタ、グランド式伸縮ジョイント

￥4,598

もっと調べます

製品詳細

- 产品信息
- - - 名称：双法兰松套传力接头
    - 别名：传力伸缩器，伸缩节
    - 型号：VSSJAF/C2F
    - 规格：DN50-3800
    - 材质：碳钢Q235,Q345, 球墨铸铁，不锈钢
    - 商标：昌盛
    - 产地：河南巩义

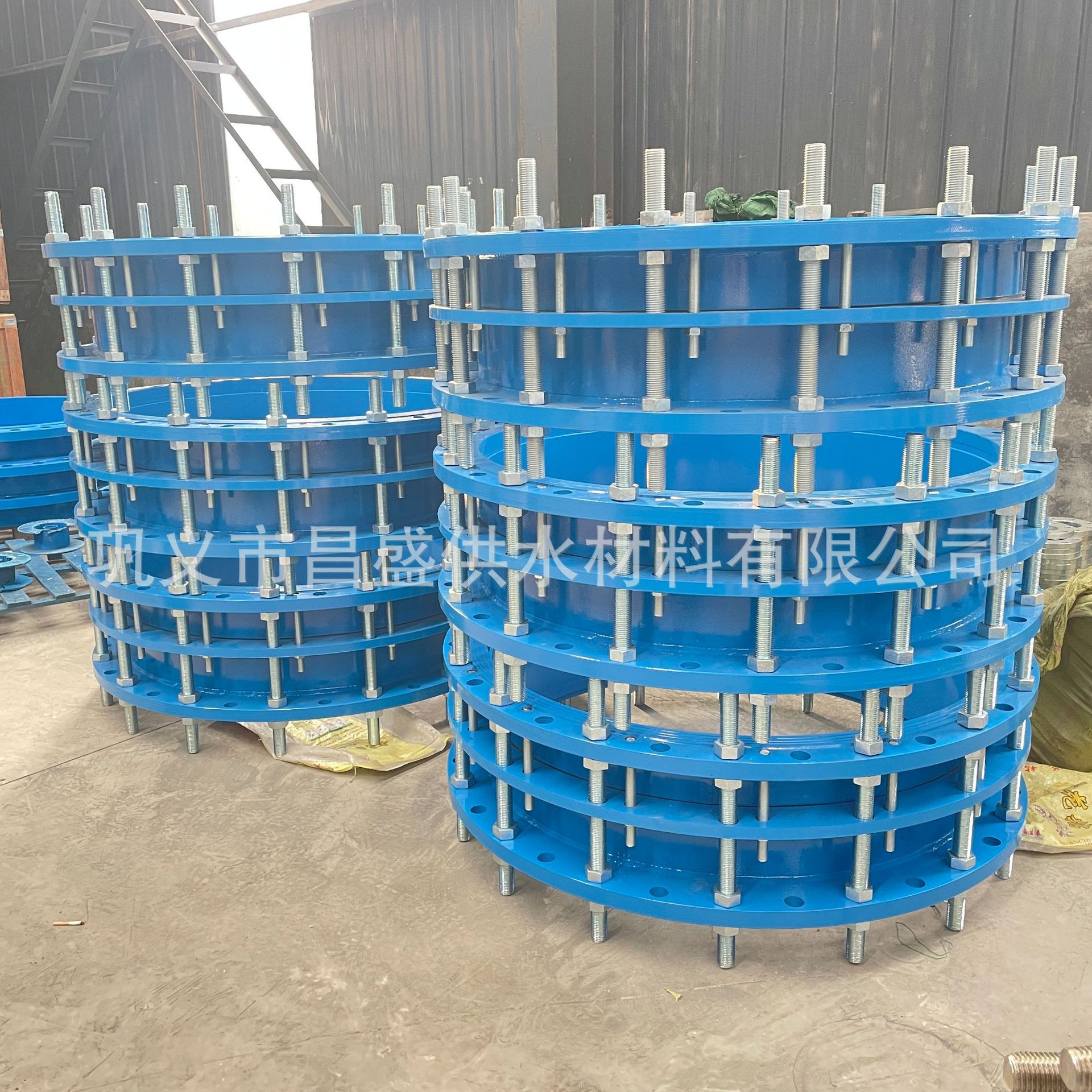

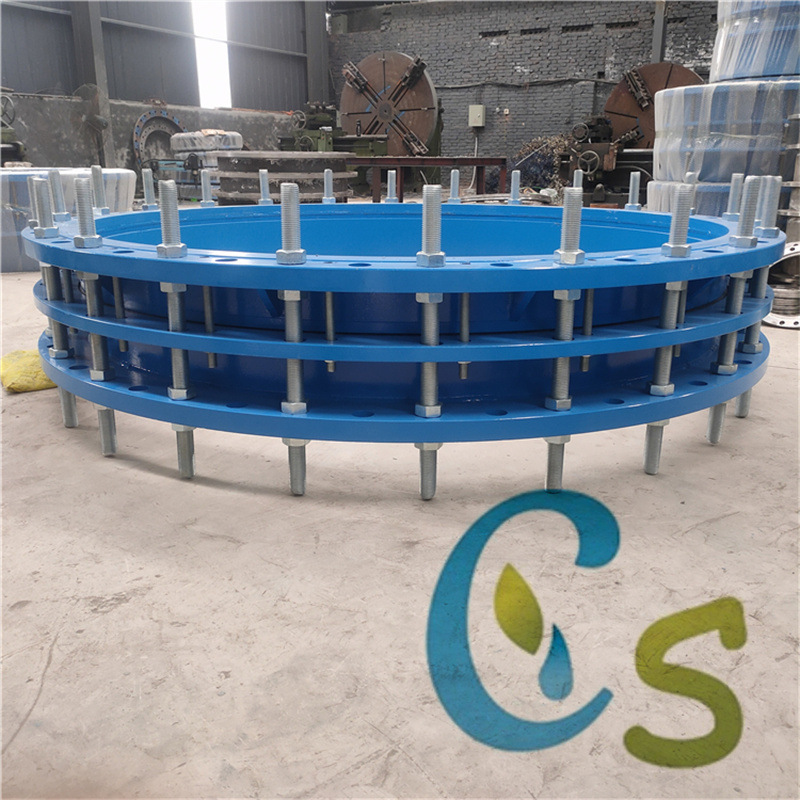

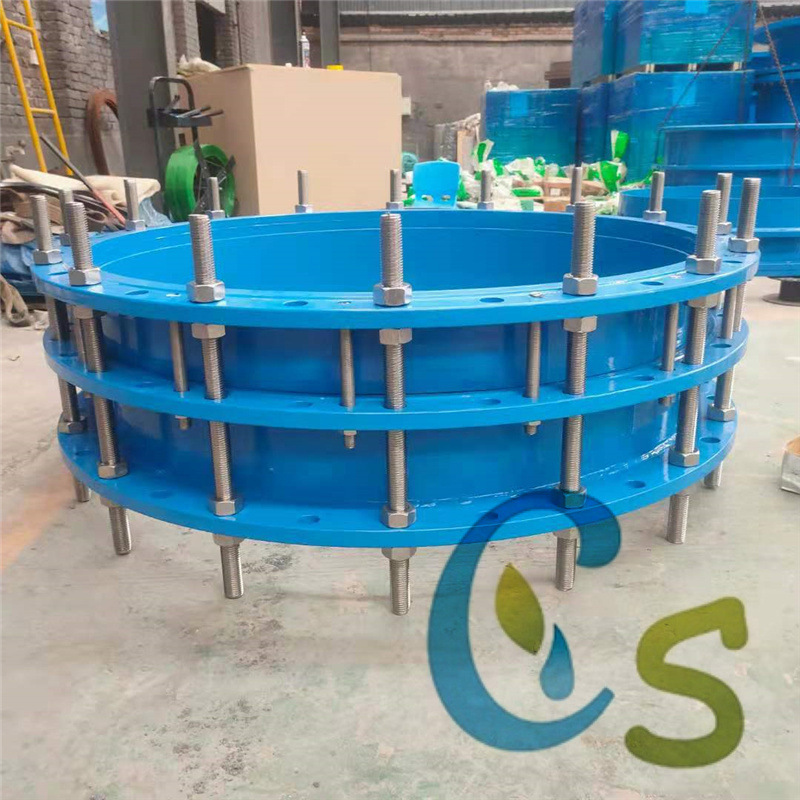

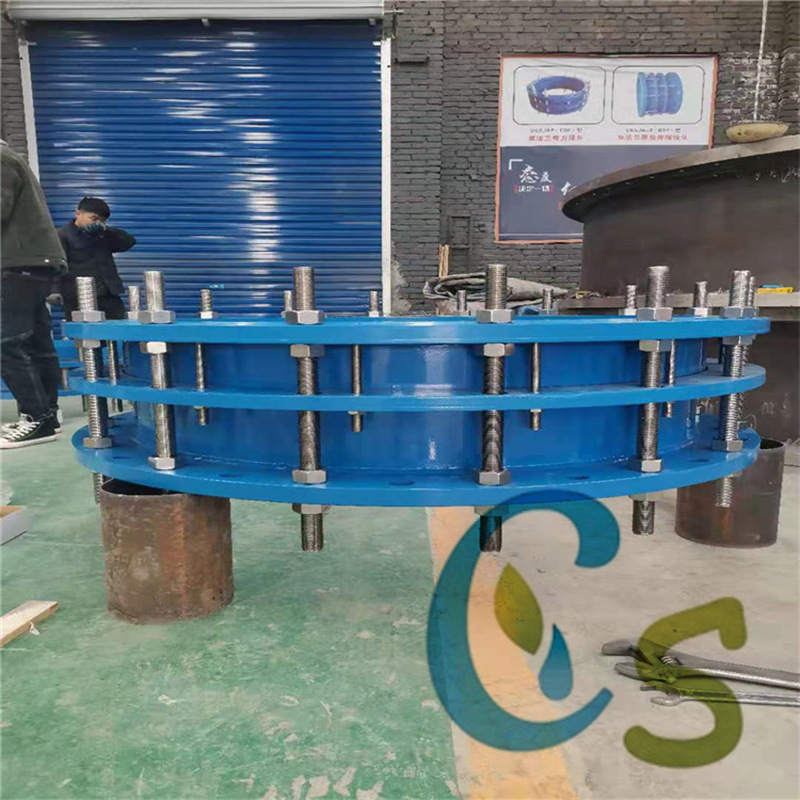

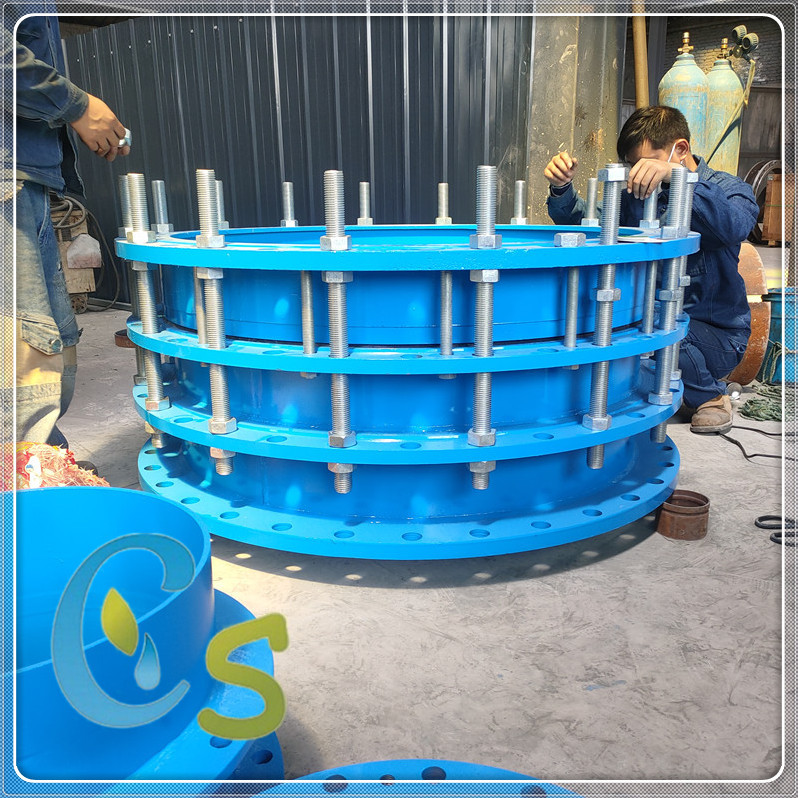

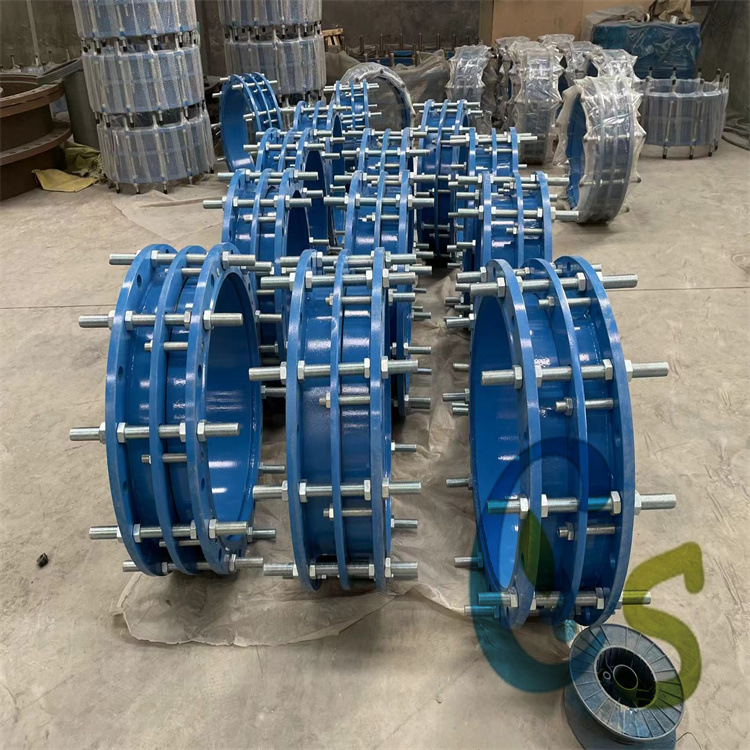

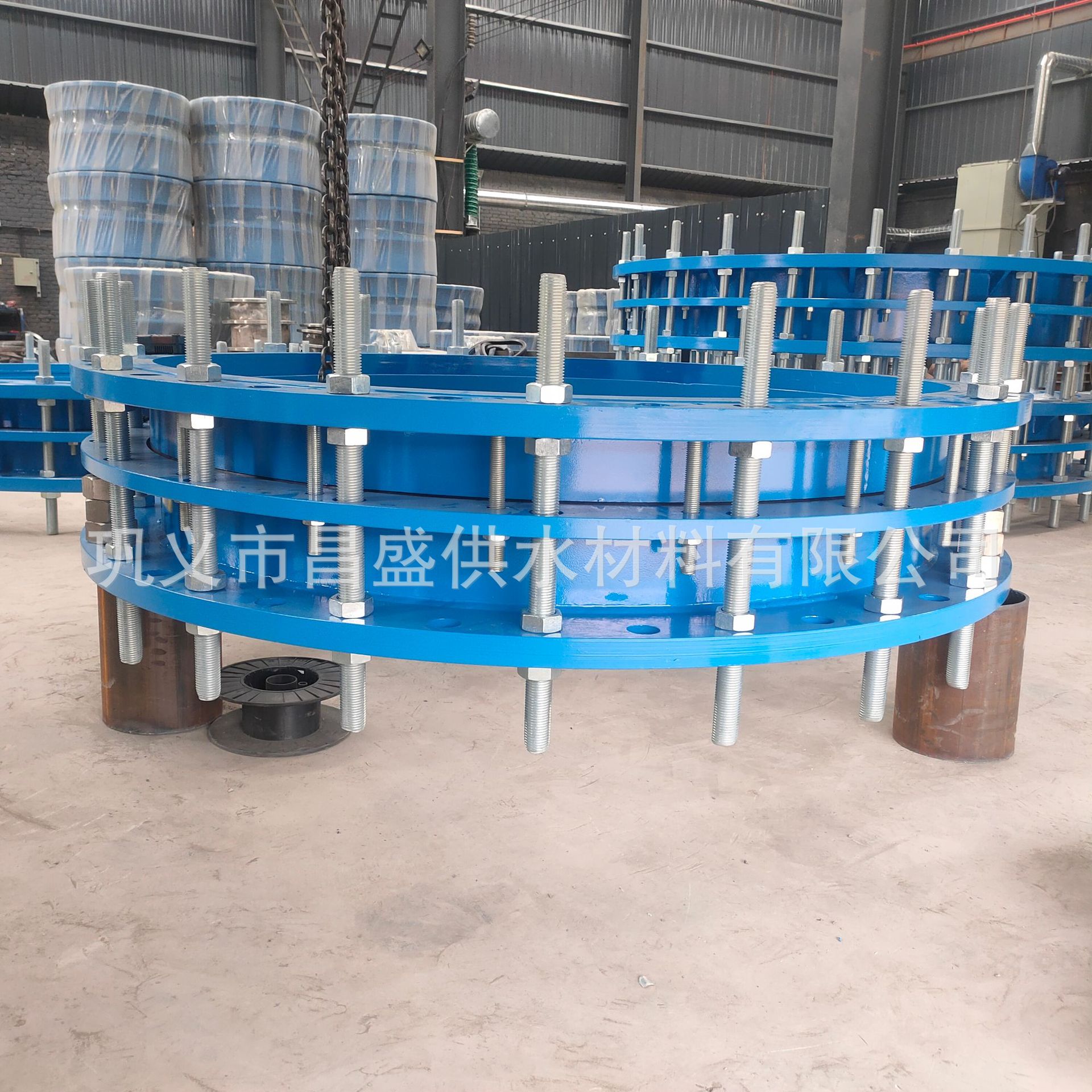

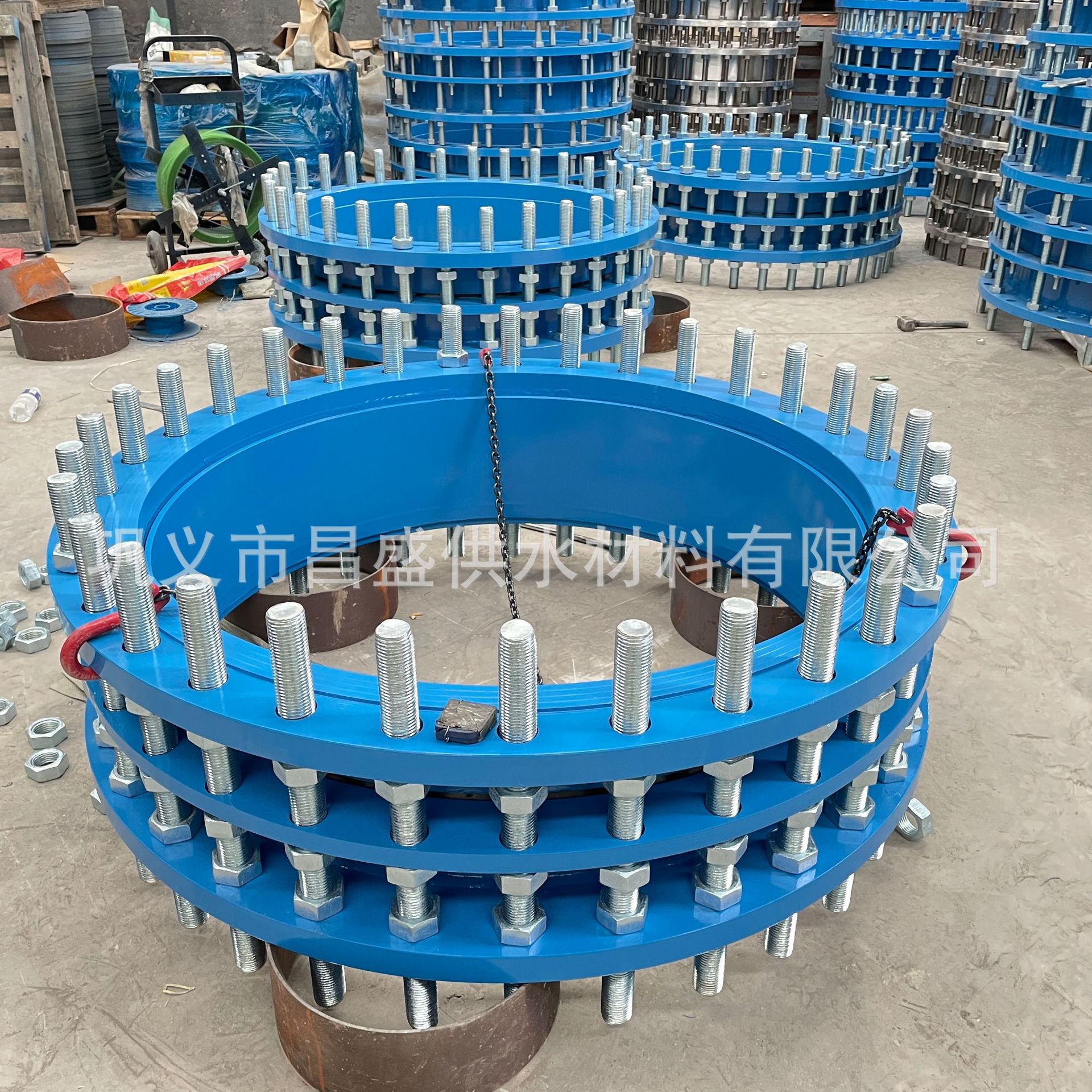

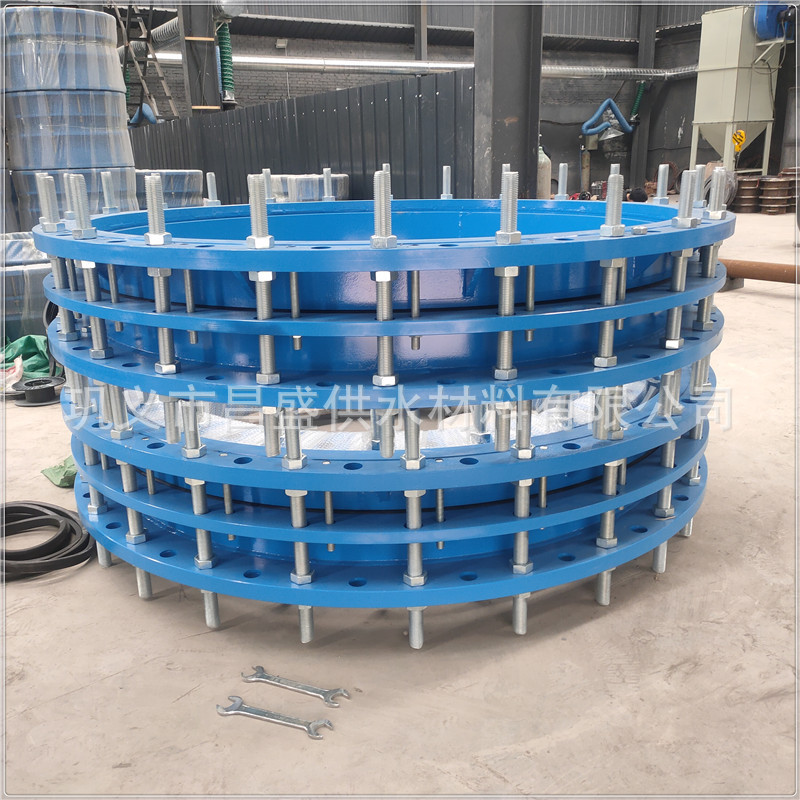

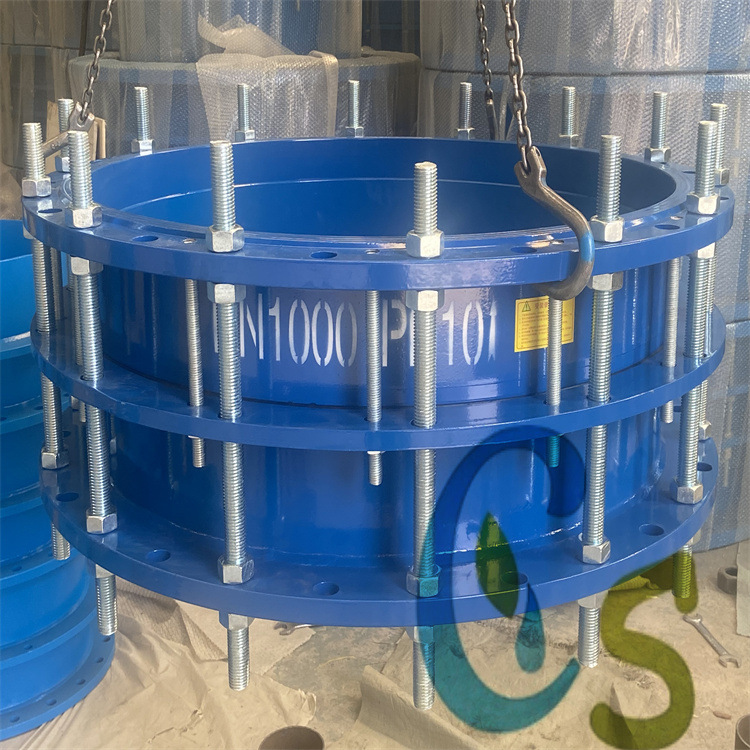

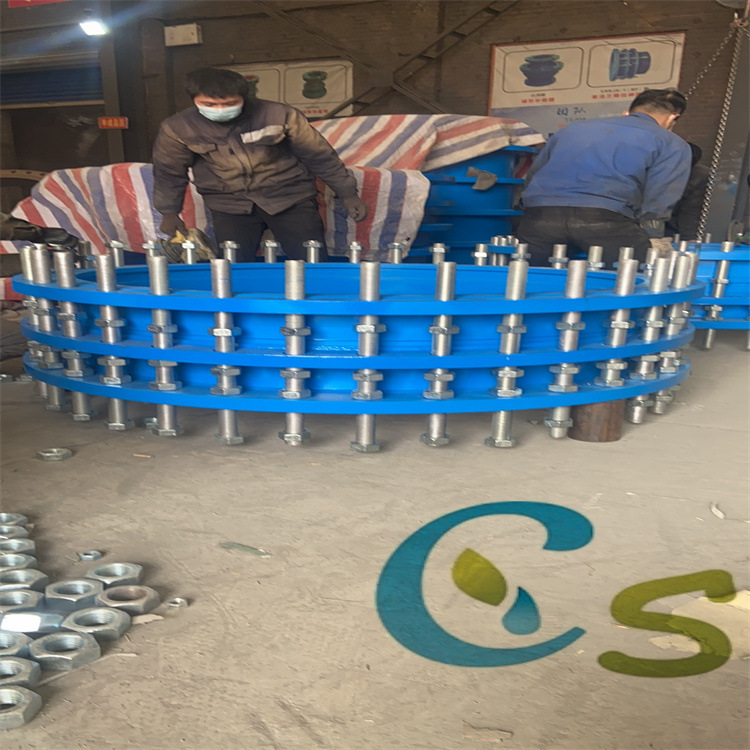

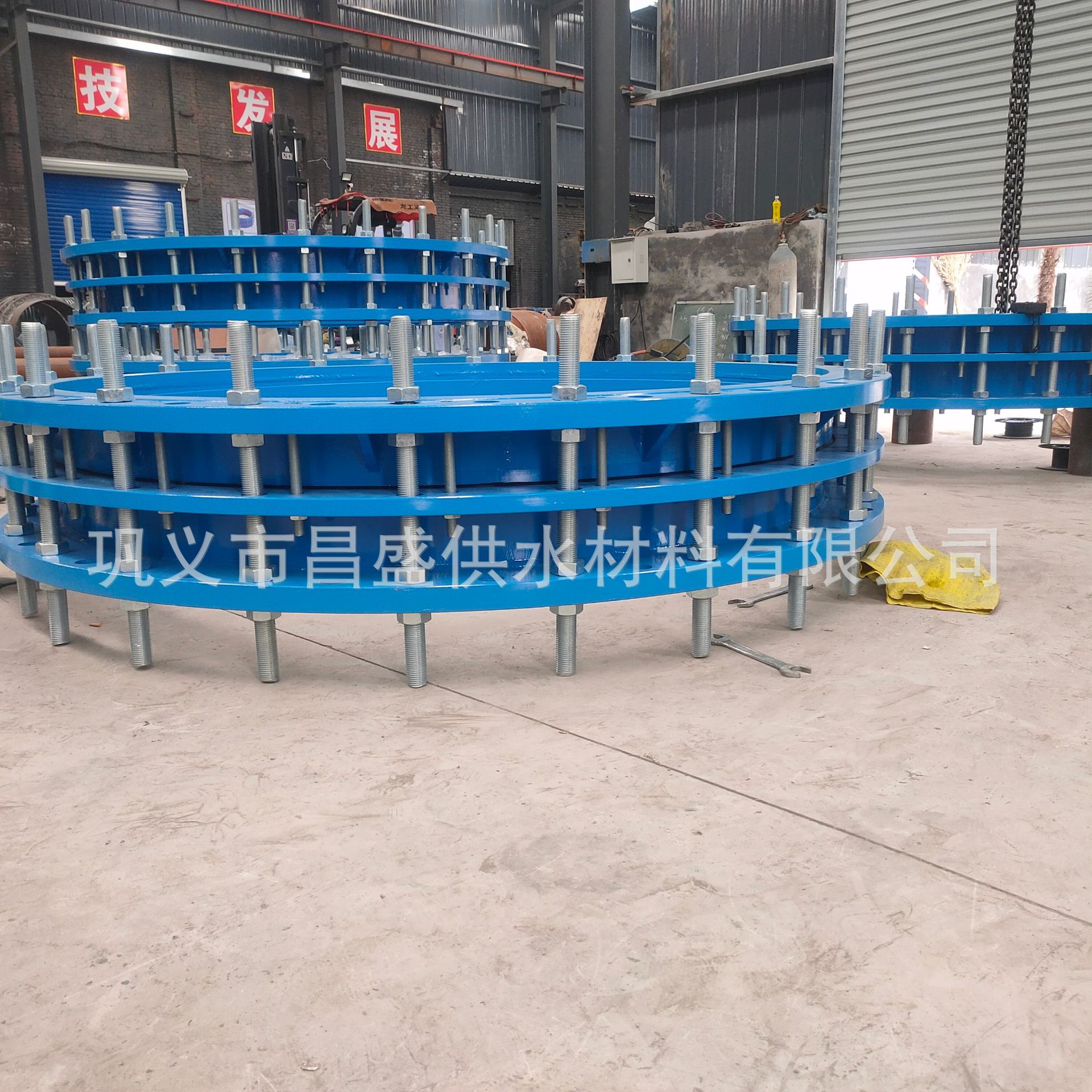

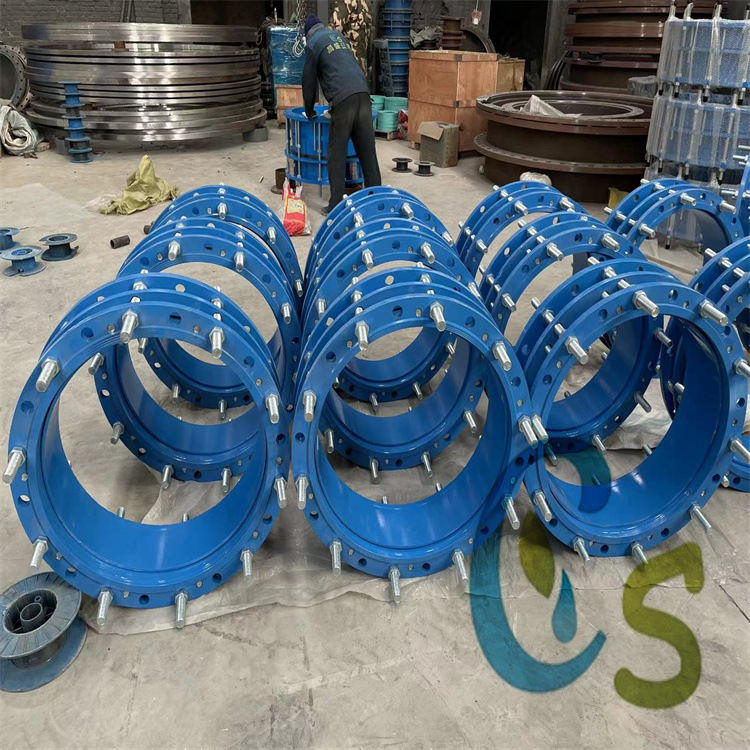

产品实拍图

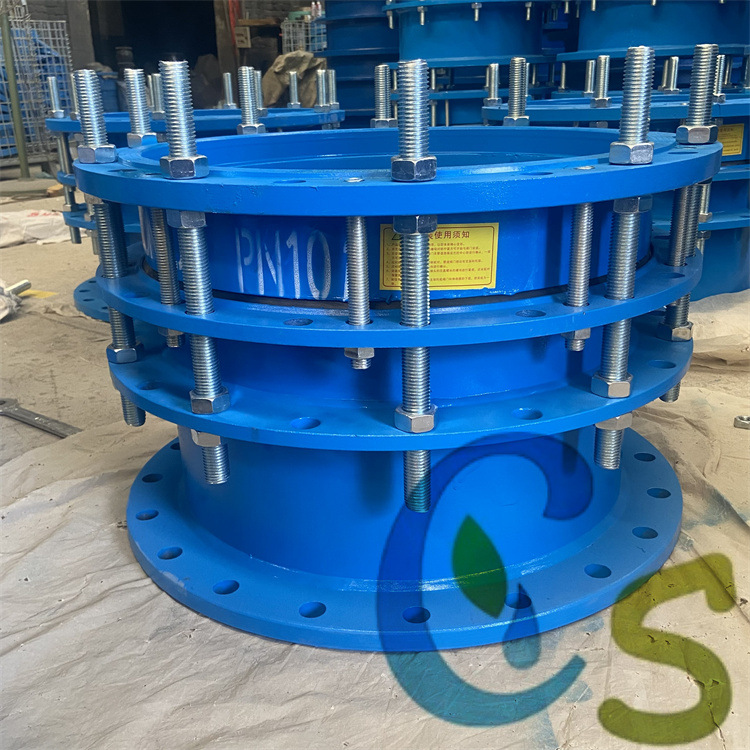

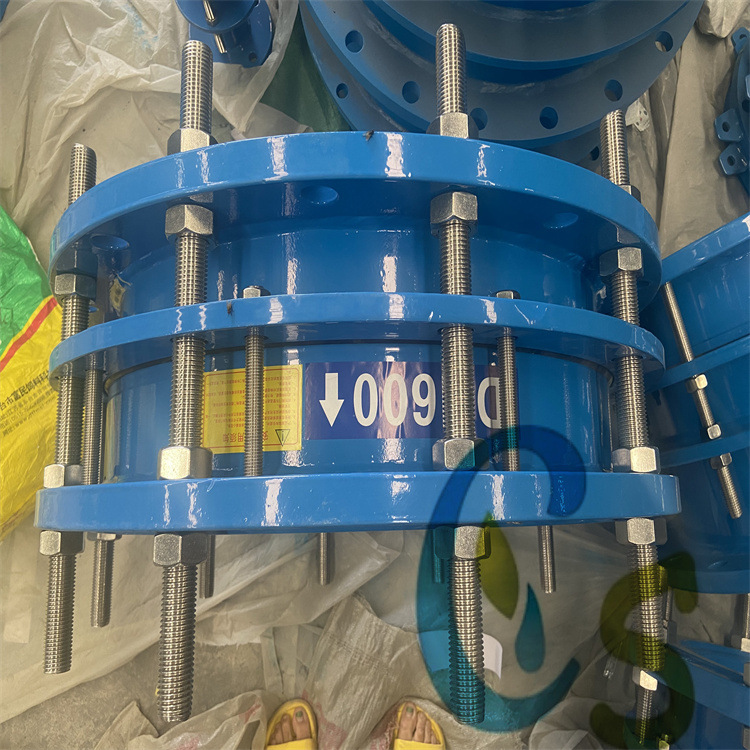

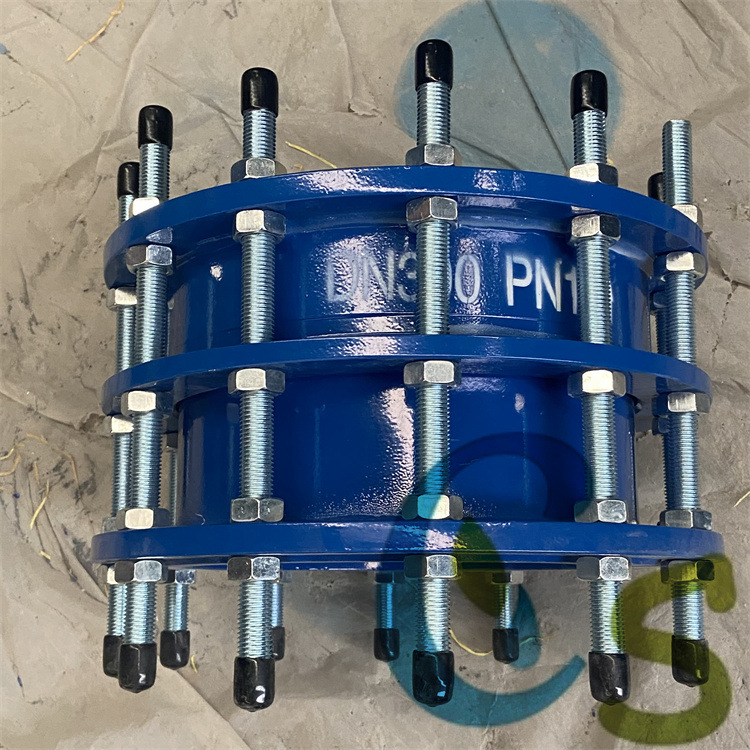

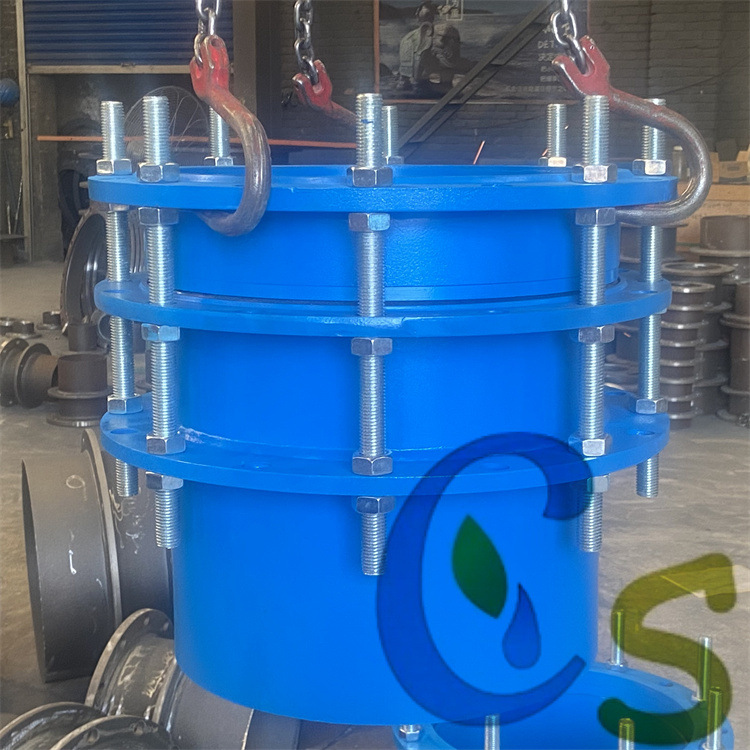

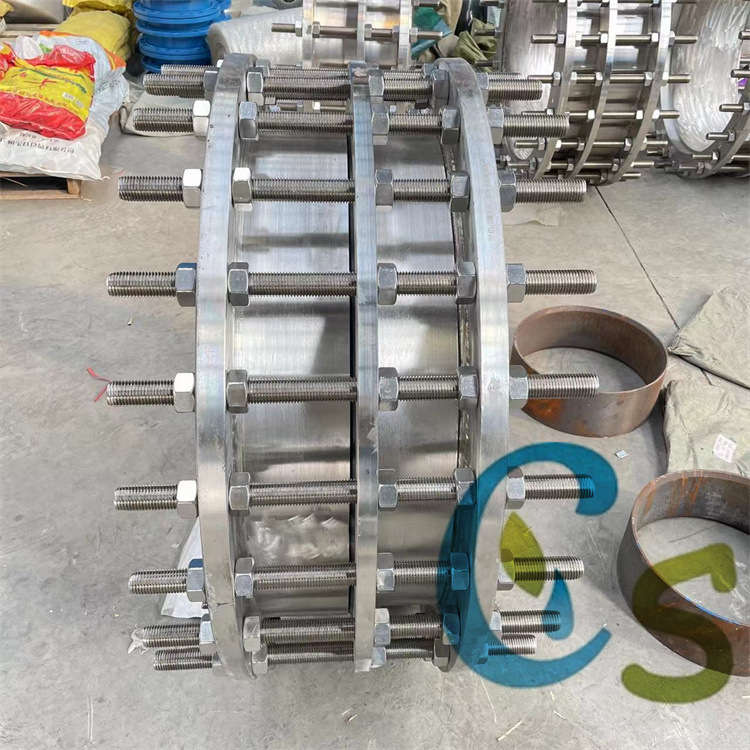

产品特写图

产品包装图

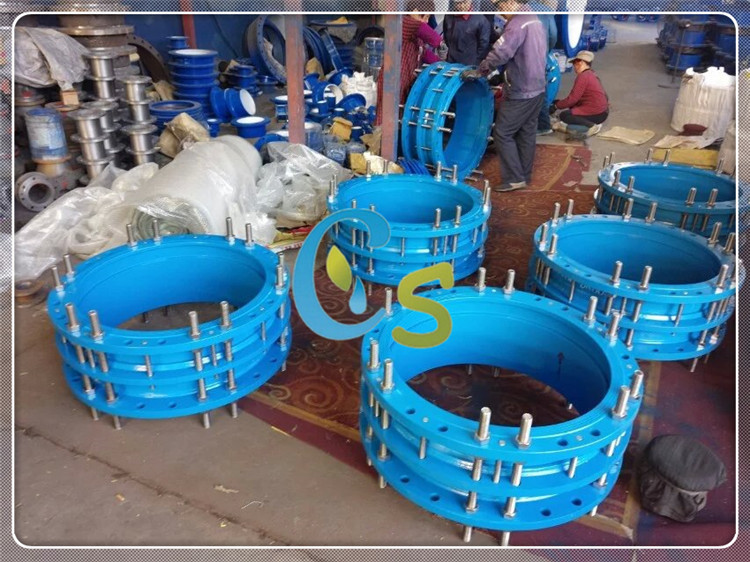

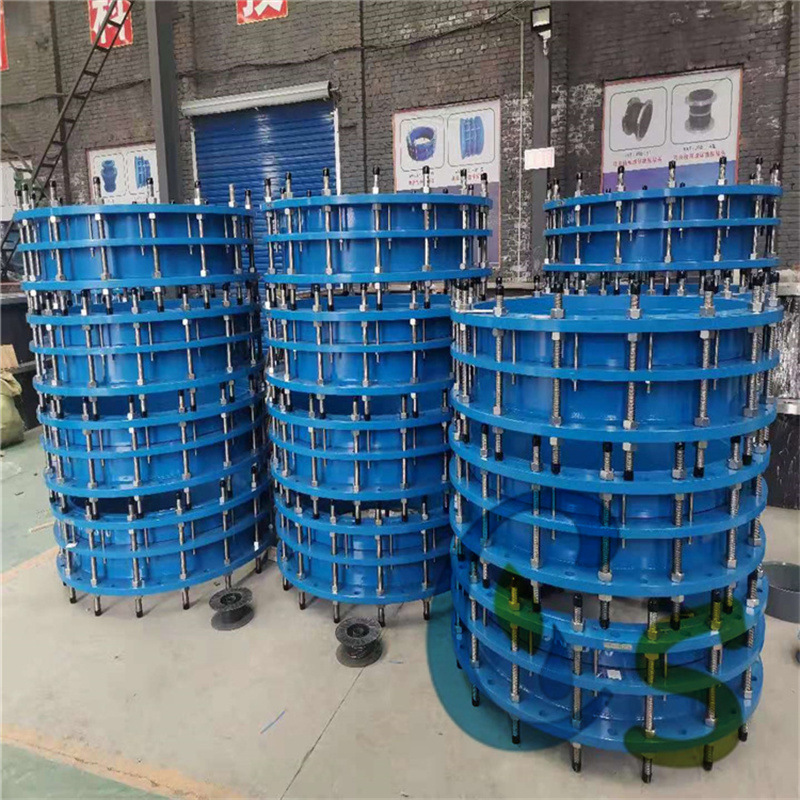

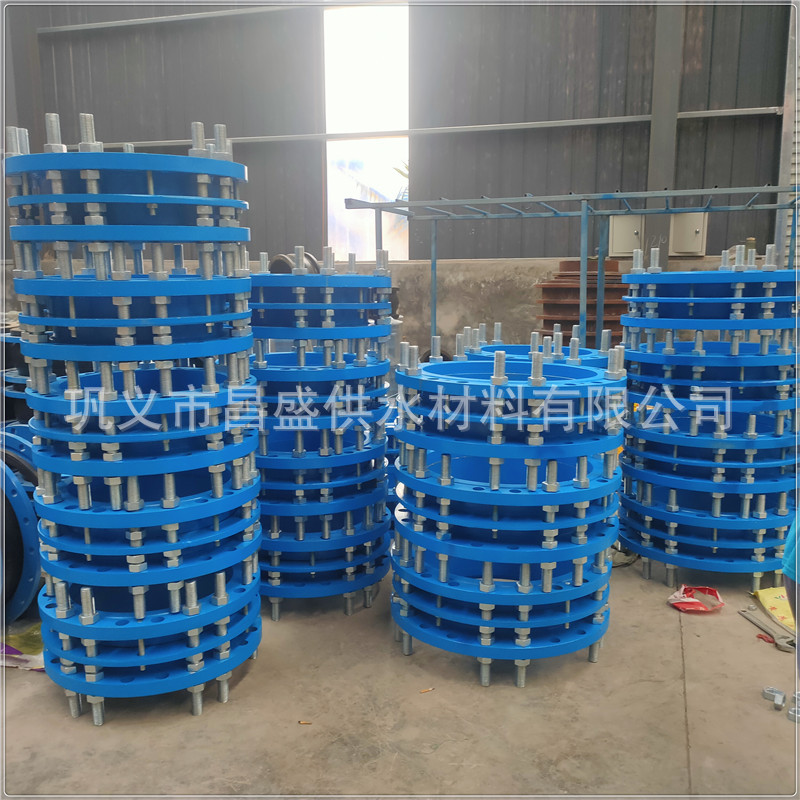

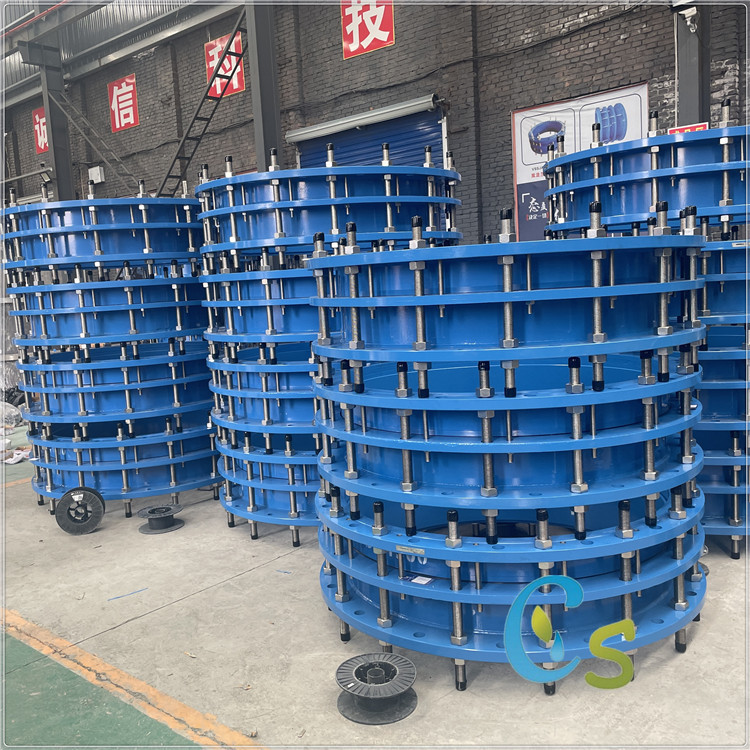

仓库一角

产品用途

双法兰传力接主要用于泵、阀门等附件的松套连接。双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。

图纸

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

安装说明

双法兰松套传力接头由本体，密封圈，压盖，伸缩短管等主要部件组成该产品适用于两边均与法兰连接的管道中安装时调节产品两端与法兰的安装长度，对角均匀拧紧压盖螺栓使用其成为一个整体并有相应的位移量方便安装维修时根据现场时根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。

包装与交付

1、包装细节：

无注明情况下发货为统一编织或编织袋包装（无费用）如需内纸箱外防腐木箱需相应的费用，可根据客户要求
2、交货详情：

以订单为依据
3、加工期：

根据订单大小多少而定。
4、说明：

因为是制造厂商，可满足不同需求接图纸来样
5、关于售后

重视合同，确保质量，准时交付，严守承诺。
