ダブルフランジ伸縮ジョイント抜き取り防止パイプ伸縮装置 B2F パイプラインリミット伸縮ジョイント

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド CHANGSHENG WATER SUPPLY

標準 GB

タイプダブルフランジリミット伸縮継手

国境を越えた輸出に独占的に供給されるかどうかいいえ

製品仕様 VSSJA-2(B2F)

同店舗商品関連商品

大口径 PN40 VSSJA-2 炭素鋼ダブルフランジリミット伸縮器バタフライバルブパイプラインマッチング伸縮継手

￥12,320

304 ステンレス鋼伸縮ジョイント B2F リミットダブルフランジルーズスリーブ力伝達ジョイント抗引っ張り伸縮装置

￥5,060

メーカーはフレキシブルゴムジョイント標準KXTゴムジョイントフレキシブルソフト接続ゴムソフトジョイントを供給しています

￥2,970

ダブルフランジ伸縮ジョイント抜き取り防止パイプ伸縮装置 B2F パイプラインリミット伸縮ジョイント

￥4,158

炭素鋼製シングルフランジリミット伸縮器炭素鋼フランジ伸縮継手パイプコンペンシレーター在庫あり

￥3,916

PTFE ステンレス鋼金属ホース 304 ステンレス鋼ベローズ DN200 ステンレス鋼金属ホース

￥1,958

DN800 高圧メンテナンスフリー回転式膨張継手熱力配管網耐食性無推力回転スリーブコンペンセイター

￥10,318

炭素鋼フランジ波形パイプ伸縮継手 DN200 高温耐性アキシャル内圧波形コンペンセイター

￥4,158

シングルボール E タイプ球面補償ジョイントダブルボールパイプユニバーサルロータ 1.0MPa 炭素鋼コンペンセイター DN500

￥10,758

バルブ付属スチールルーズスリーブ伸縮ジョイント、船舶用両端ソケットクイックコネクタ、グランド式伸縮ジョイント

￥4,598

もっと調べます

製品詳細

- 产品信息
- - - 名称：双法兰限位伸缩接头
    - 别名：双法兰限位伸缩器，限位补偿接头，钢制伸缩器，管道伸缩器双法兰限位伸缩节
    - 型号：VSSJA-2/B2F/SSQ
    - 规格：DN50-3800
    - 材质：碳钢Q235,Q345, 球墨铸铁，不锈钢
    - 商标：昌盛
    - 产地：河南巩义

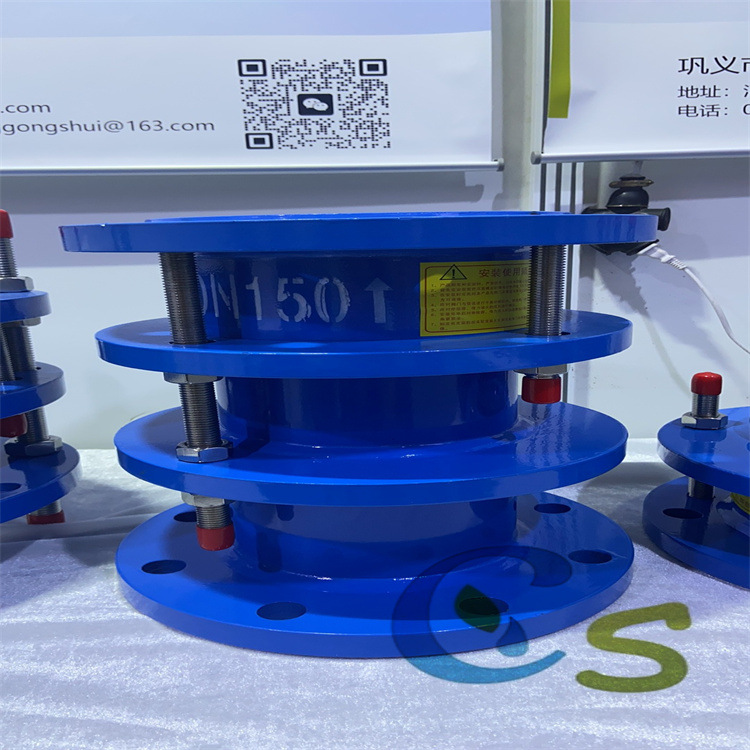

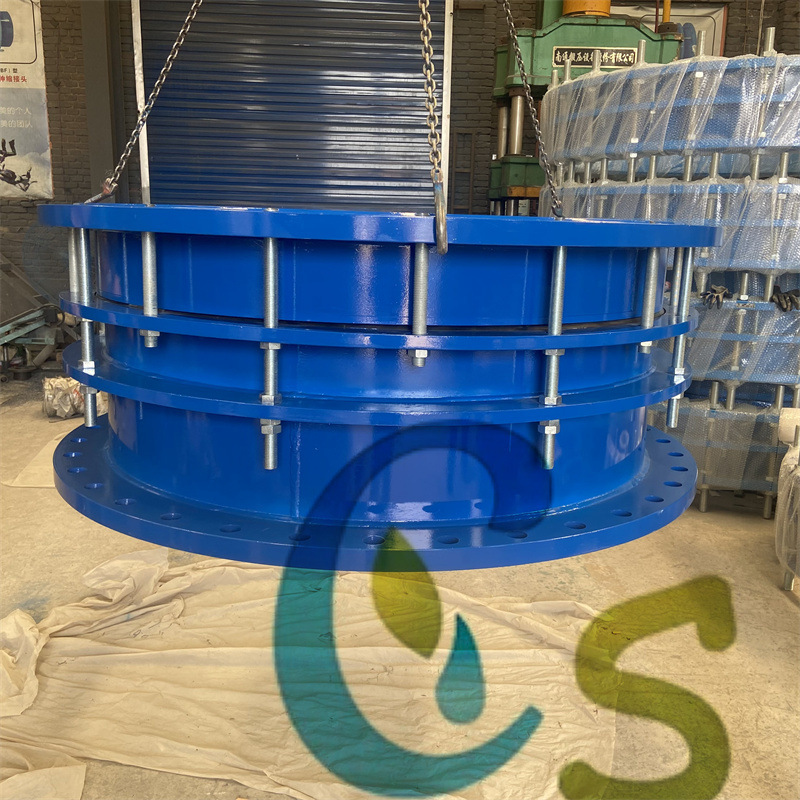

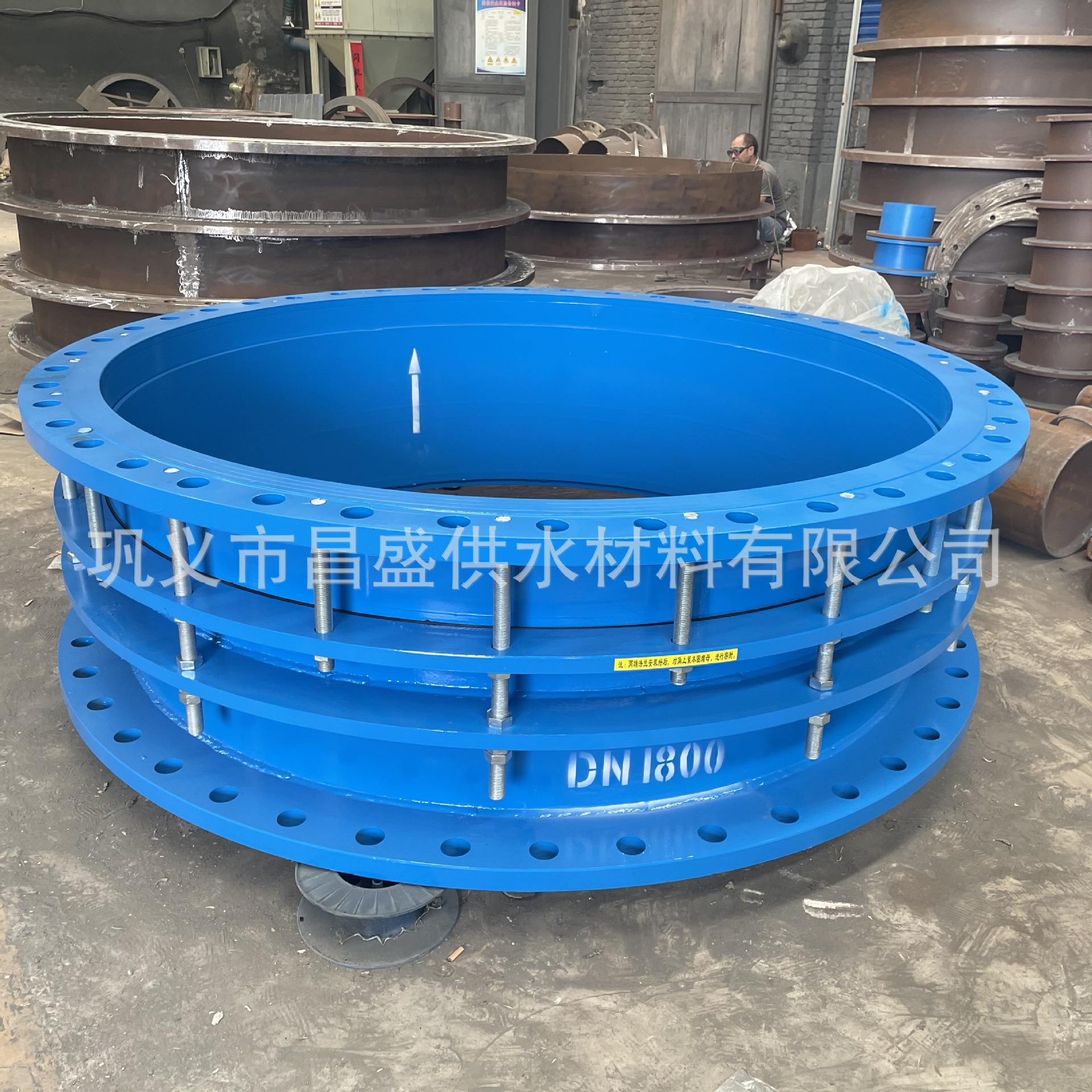

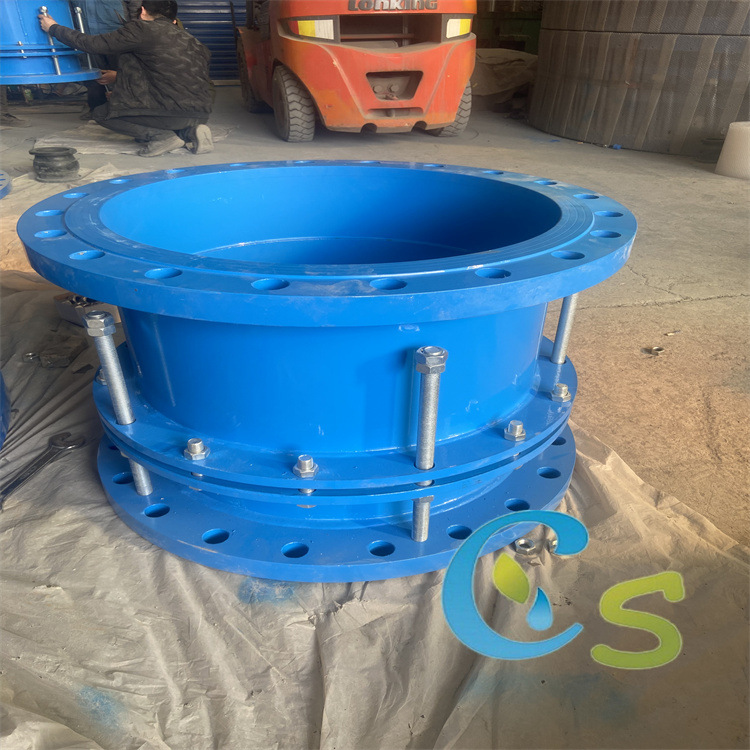

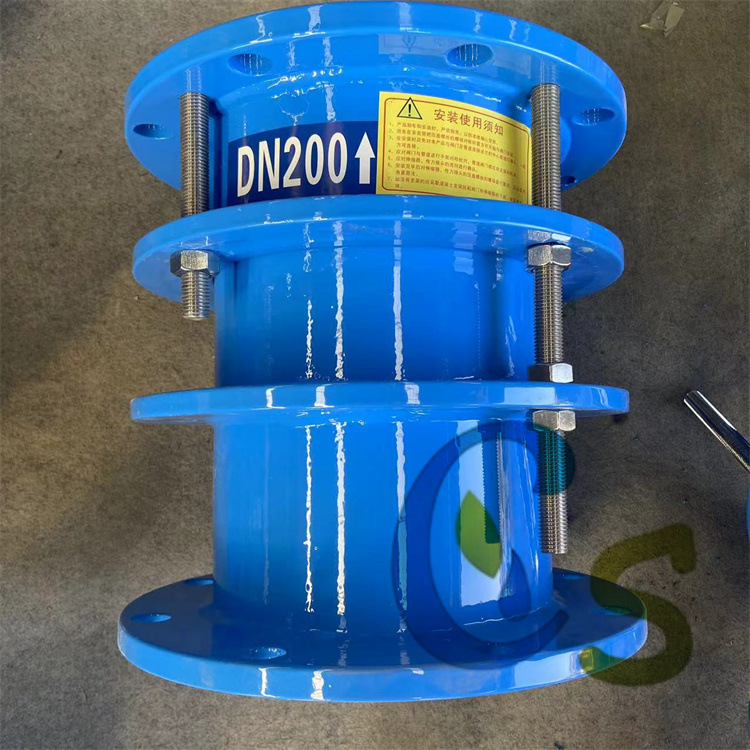

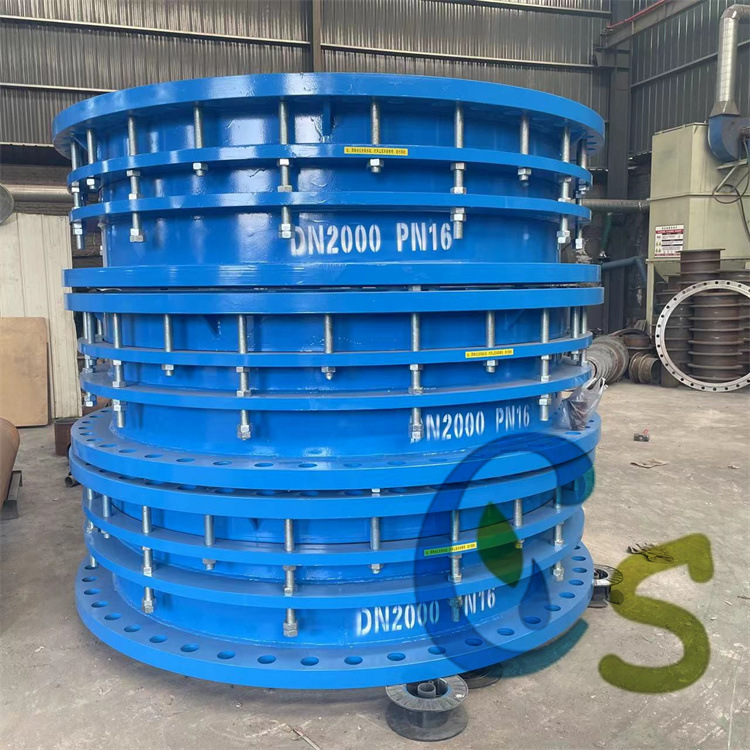

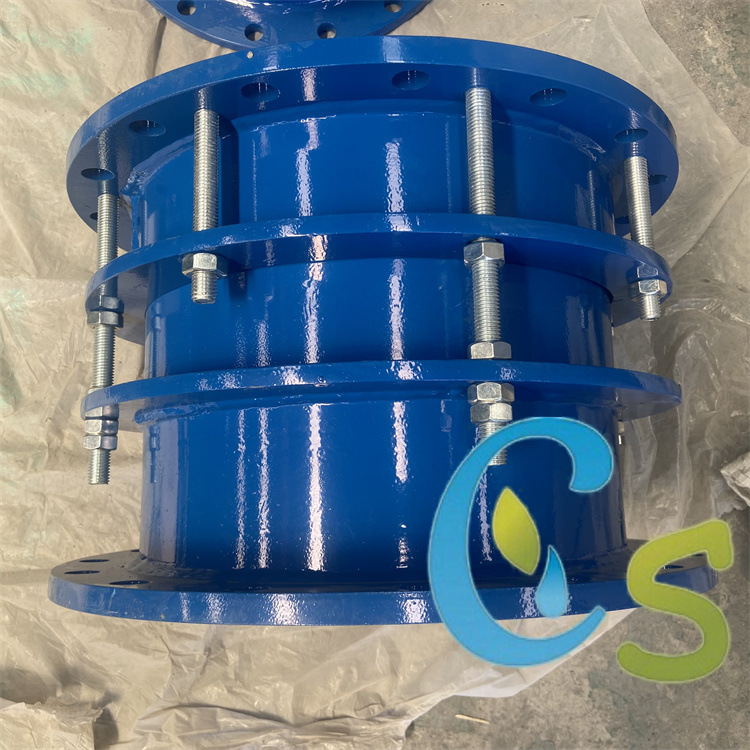

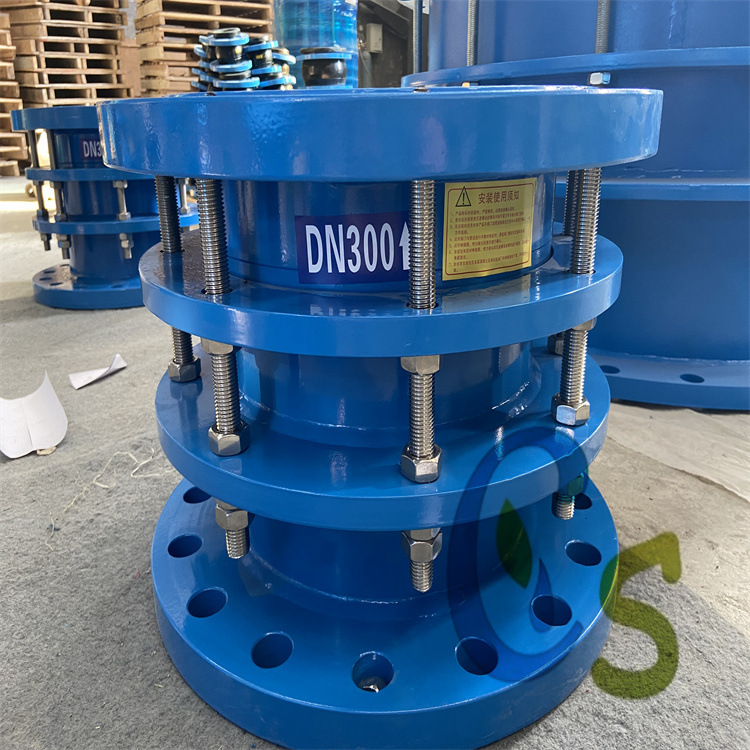

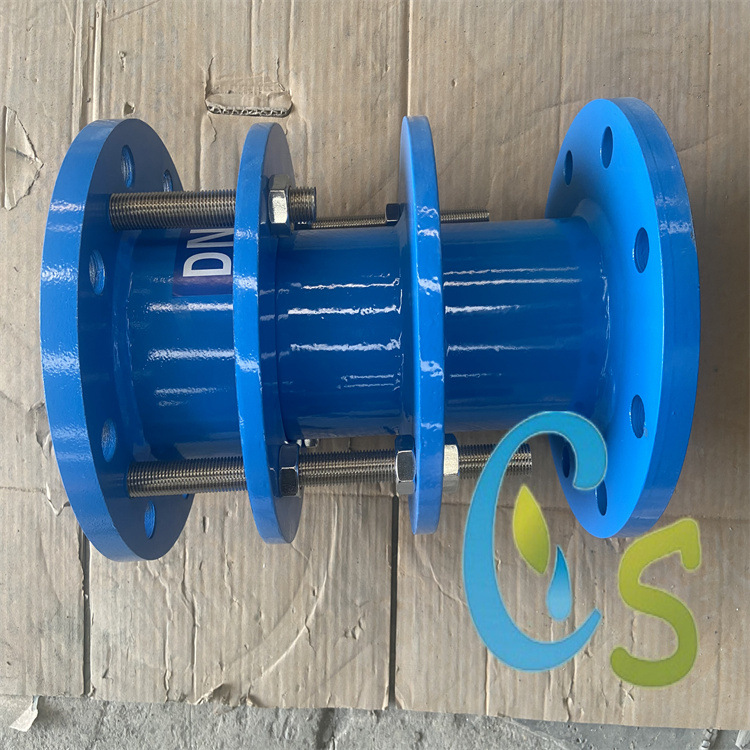

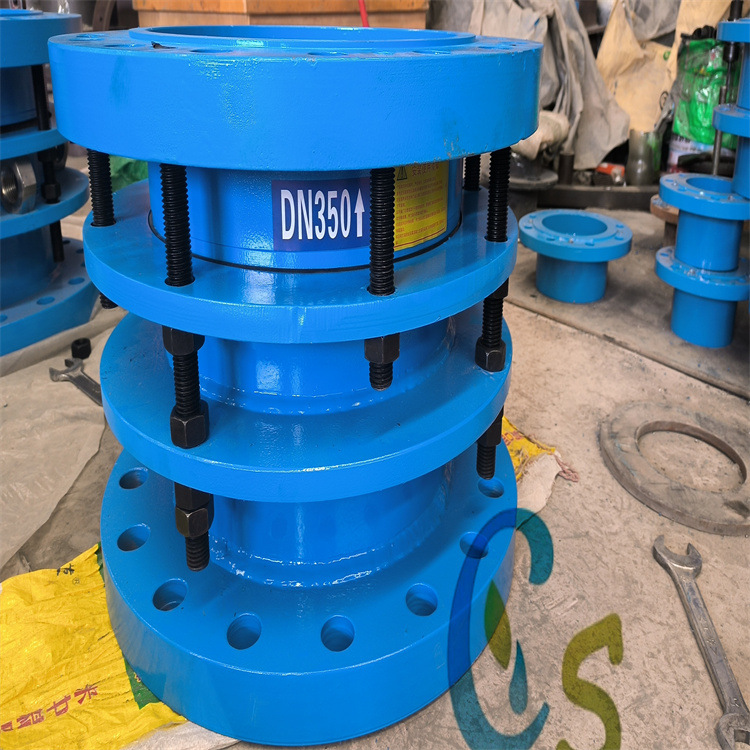

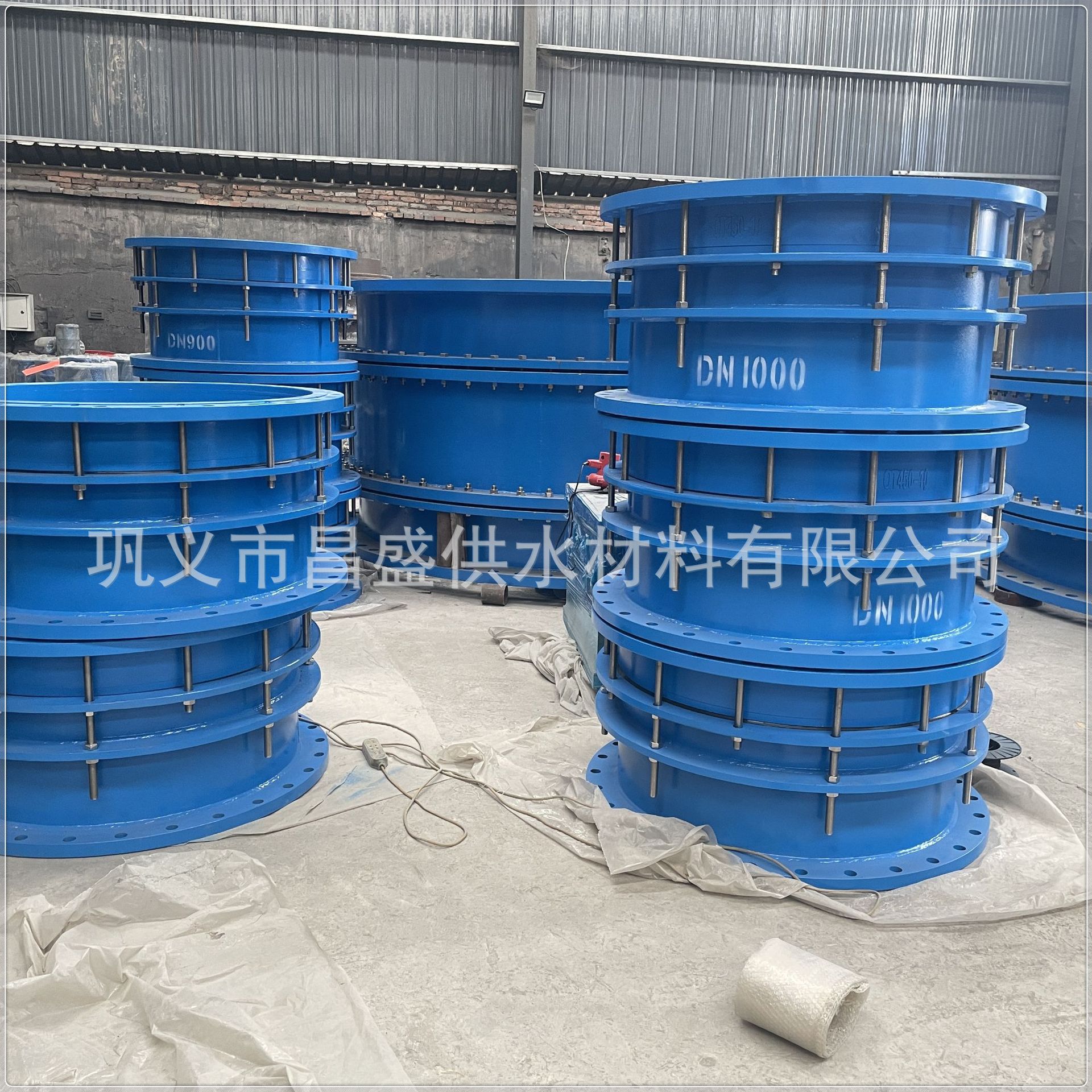

产品实拍图

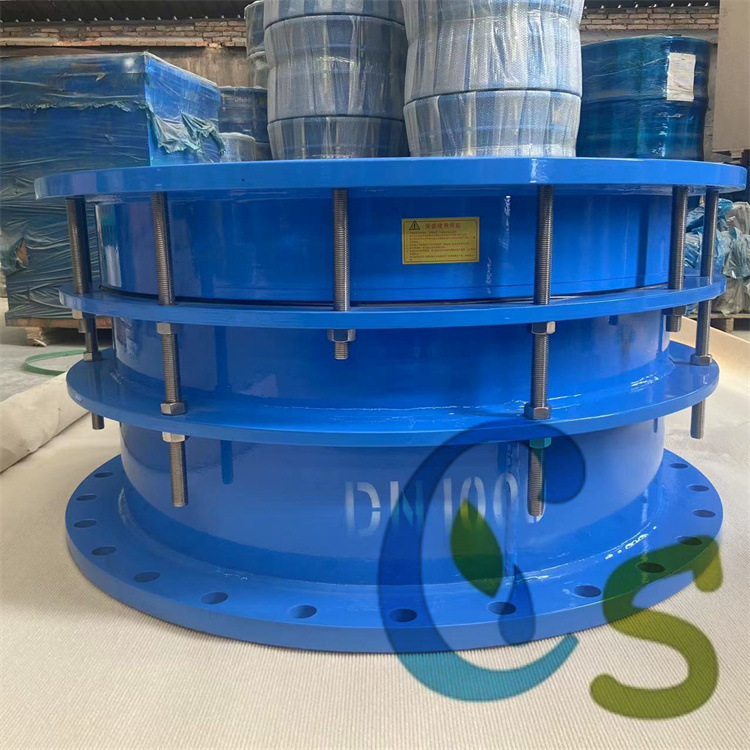

产品特写图

产品包装图

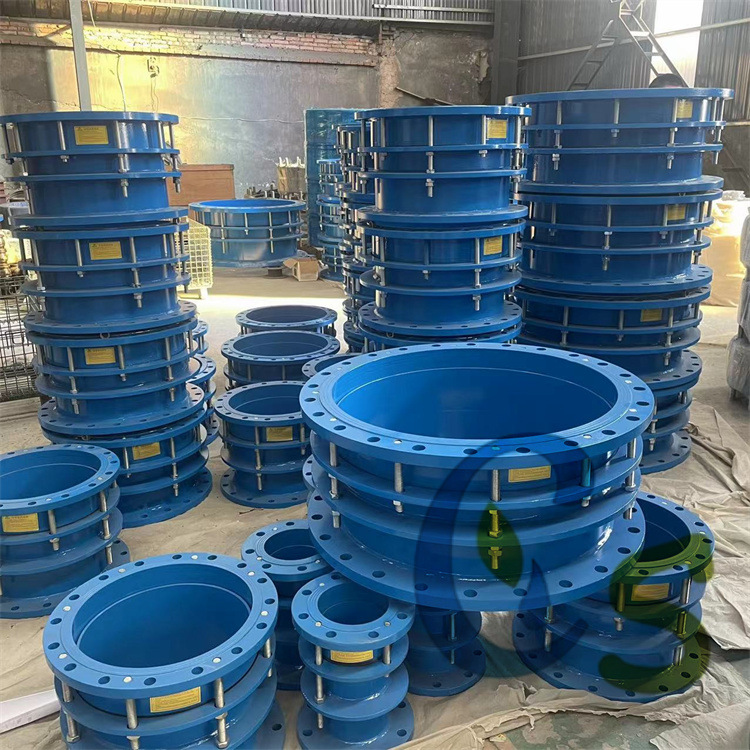

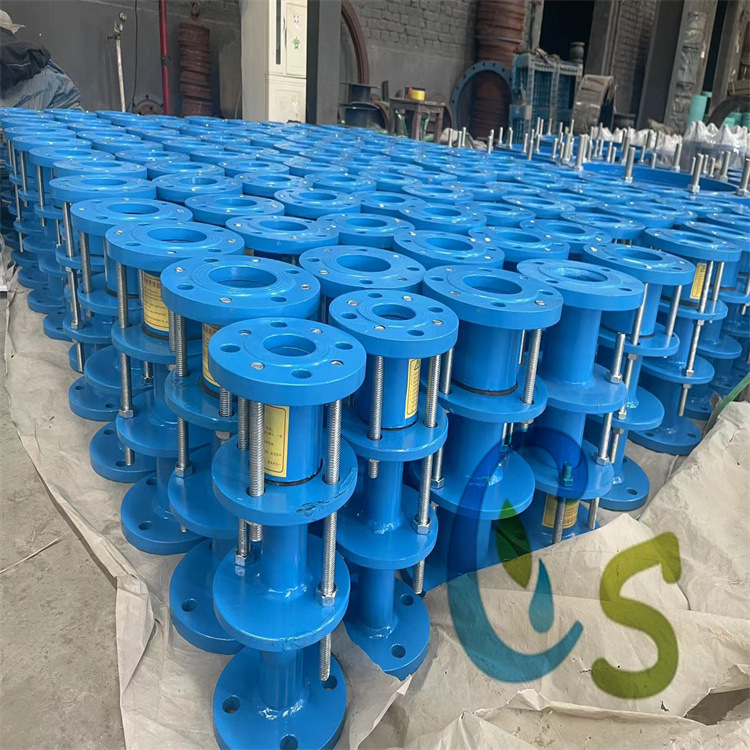

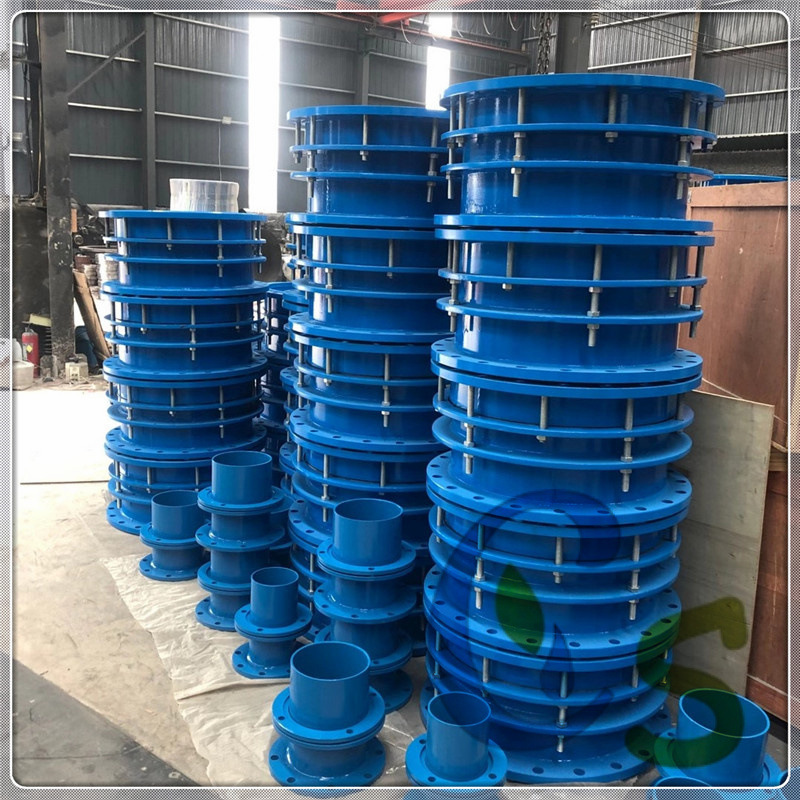

仓库一角

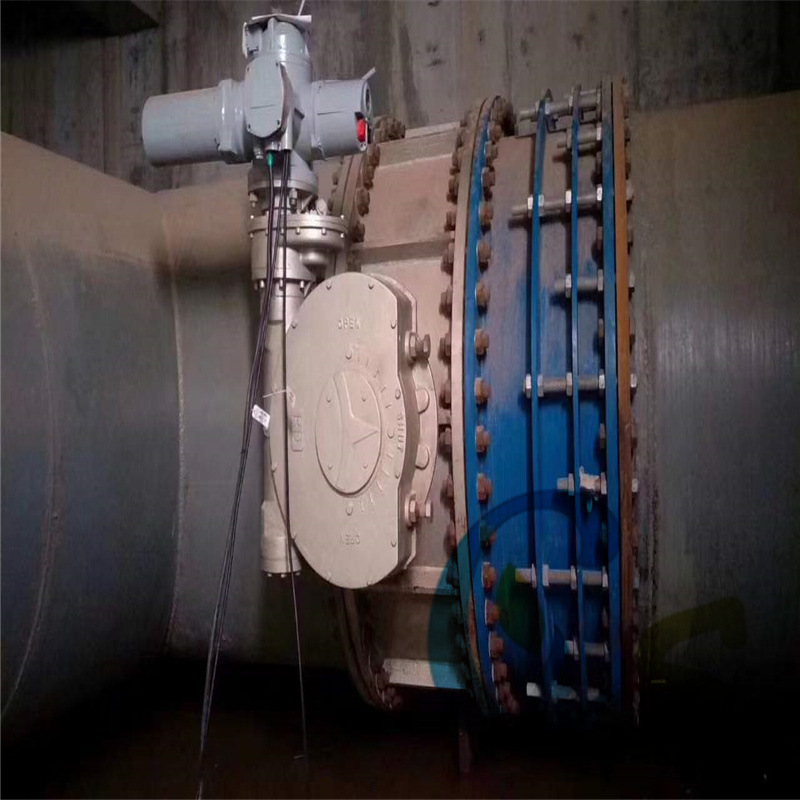

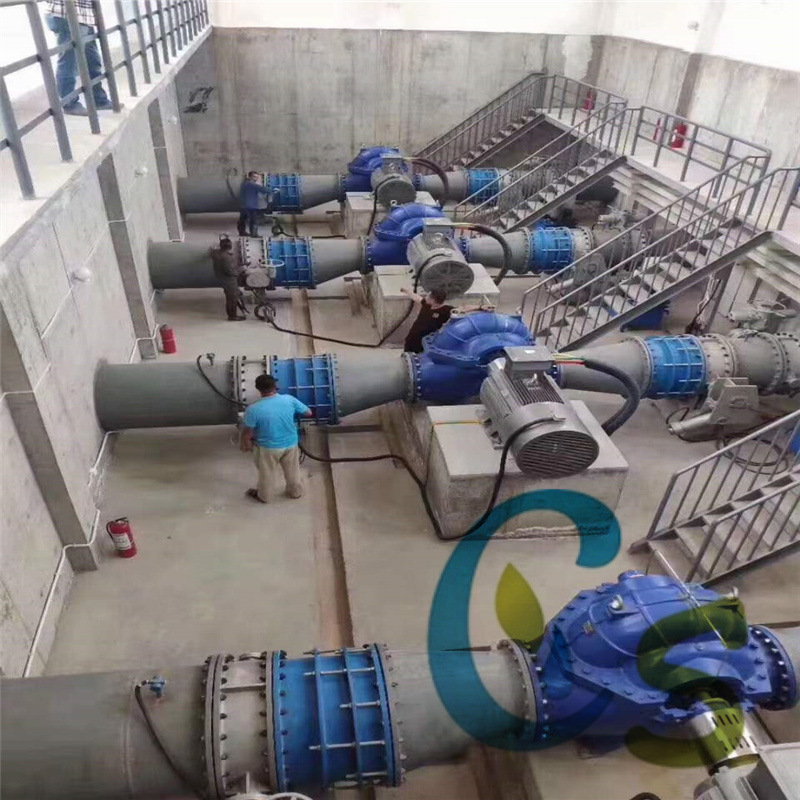

产品用途

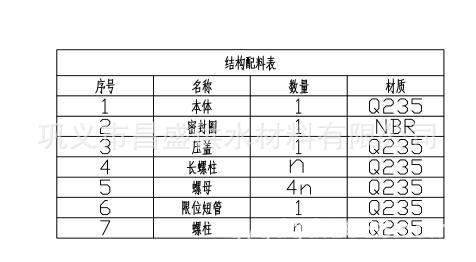

双法兰限位伸缩接头主要由：本体、密封圈、压盖、限位螺杆、限位伸缩管、螺母、螺栓组成。它的作用是：防止管道位移导致伸缩接头的泄露和损坏，主要用于允许位移范围内吸收管道的轴向位移和承受管道的压力和推力。

双法兰限位伸缩接头是在伸缩接头的基础上增加了限位螺杆装置，管道在允许的伸缩量中可以自由伸缩，一旦过伸缩量时限位螺杆的双螺母锁定伸缩量从而起到限位作用，补偿管道因热胀冷缩或地基下沉引起的管线轴向位移和扭曲、偏心，从而保护被连接的泵或阀门。

undefined

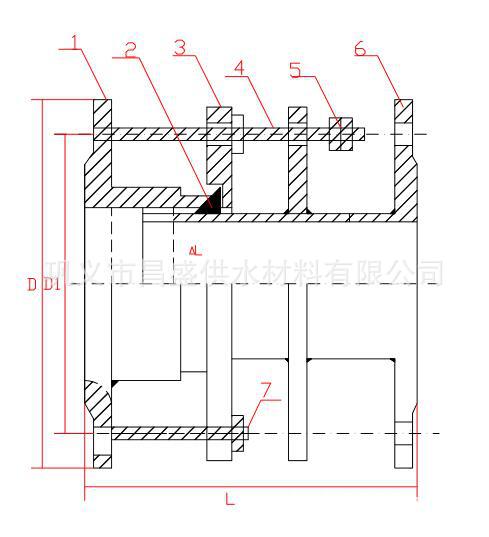

图纸

安装说明

双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的运行。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

undefined

undefined

92c5e99c32938785b55ce55c6e91a1

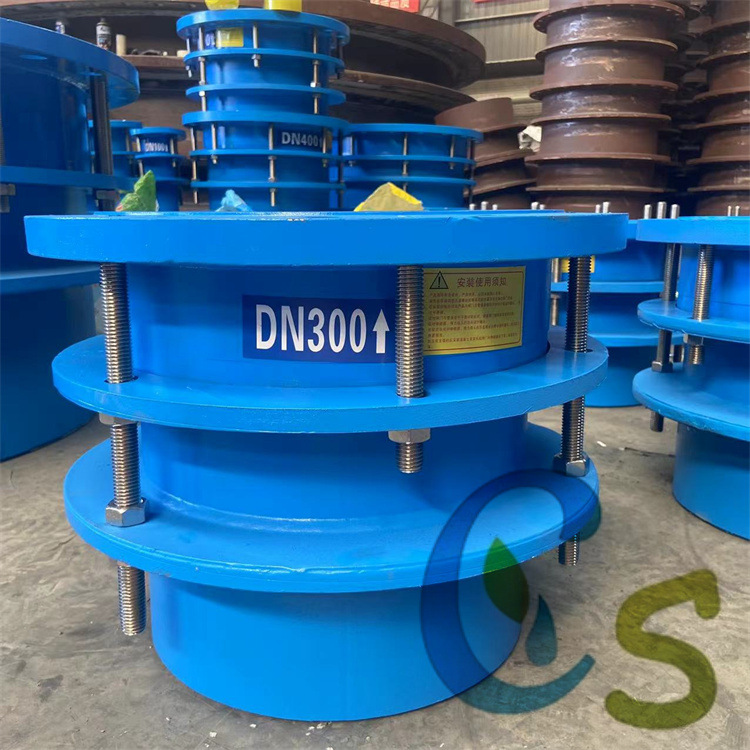

19b771c679cc1ab99af15539a57274

7f00eead08f3c8da9d5b0165184da8

3dc5fa94d24643b8d7b6599a9c9bbf

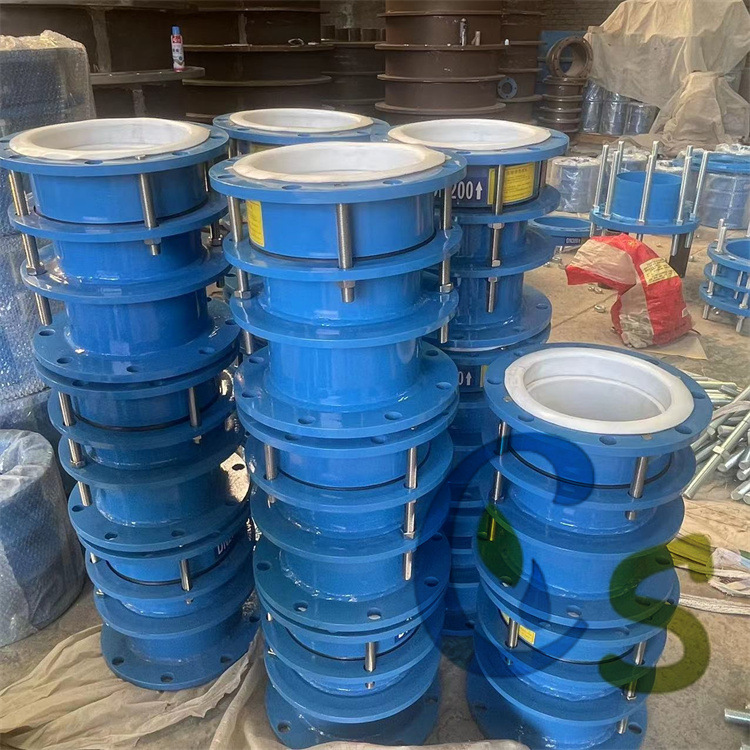

3707e3f319daa59b69c9e20bb484df

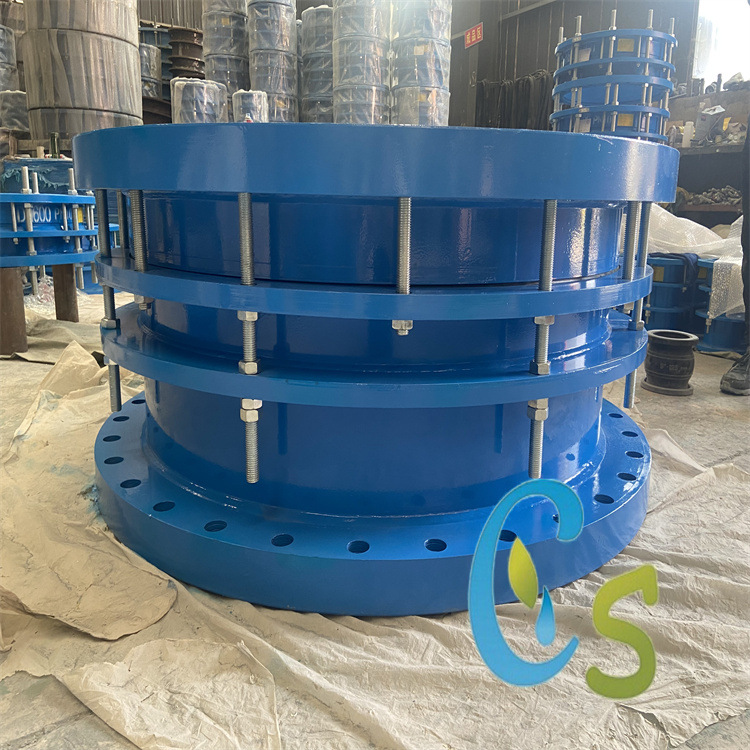

5c847cda86c4a940200d483fea9f2b

e4191a503bfa5d5c28fbac35374781

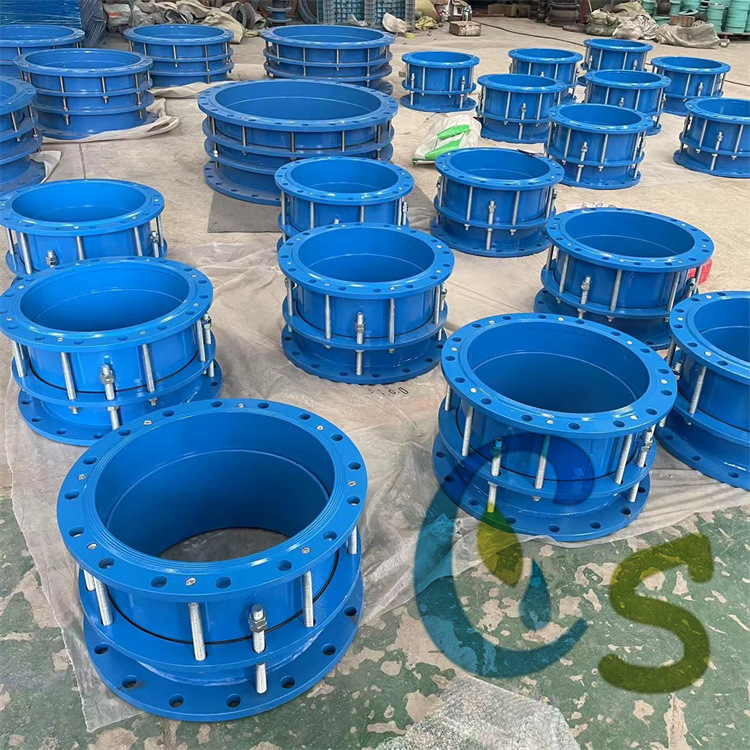

3a0a4adaf270b8d812476f4451e2e5

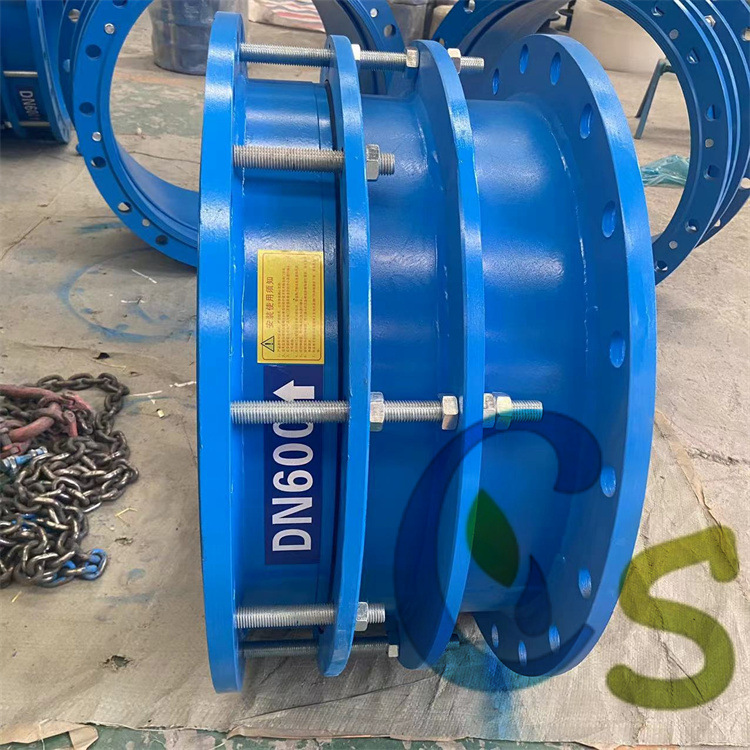

5d0b24cd6ebab7e2d7ce11ec6b123d

97972e7e426c6587a2eeba5b324936

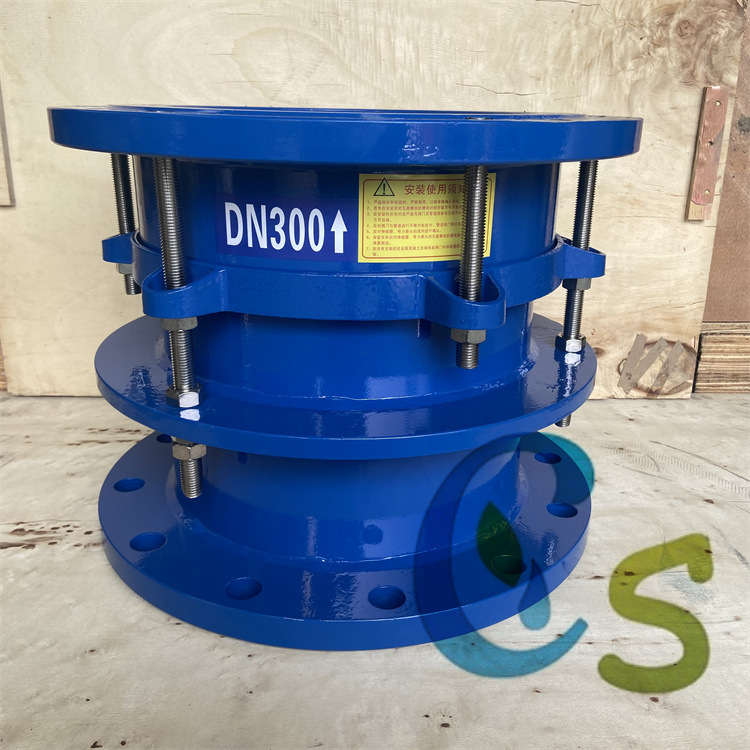

9d49e7af99324360c1b535f283ab95

7a886861ed381d8b453dc474520644

94378537c1ae6c0b823cfc16400def

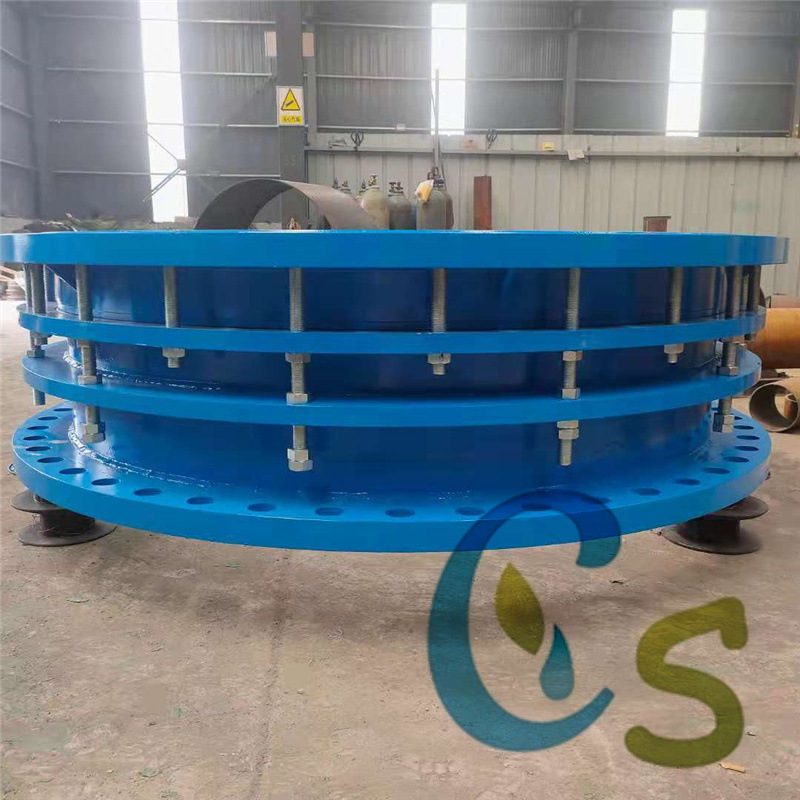

微信图片_20210623085329

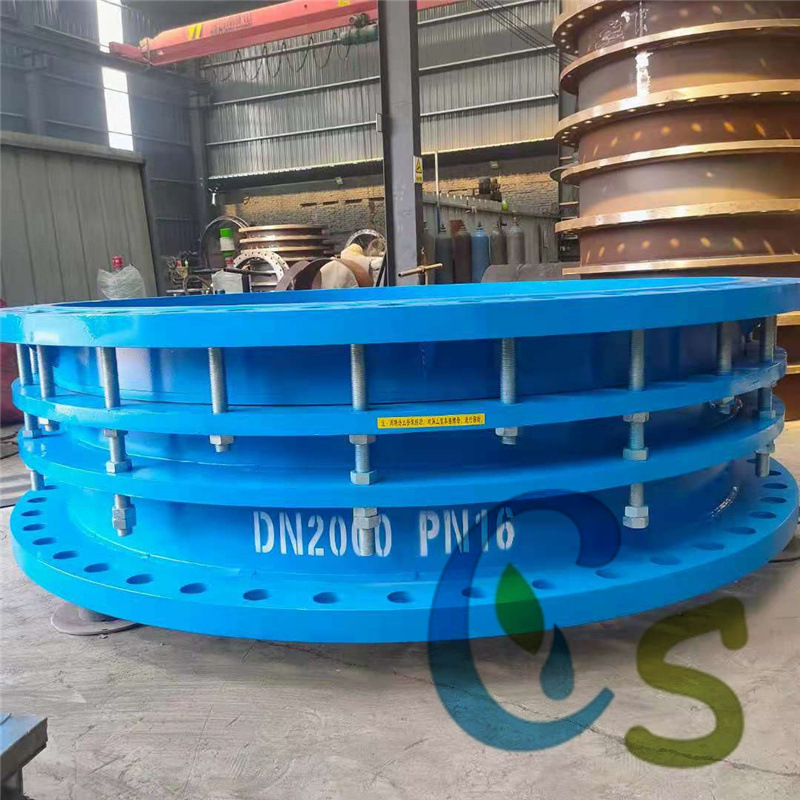

微信图片_20210808085848

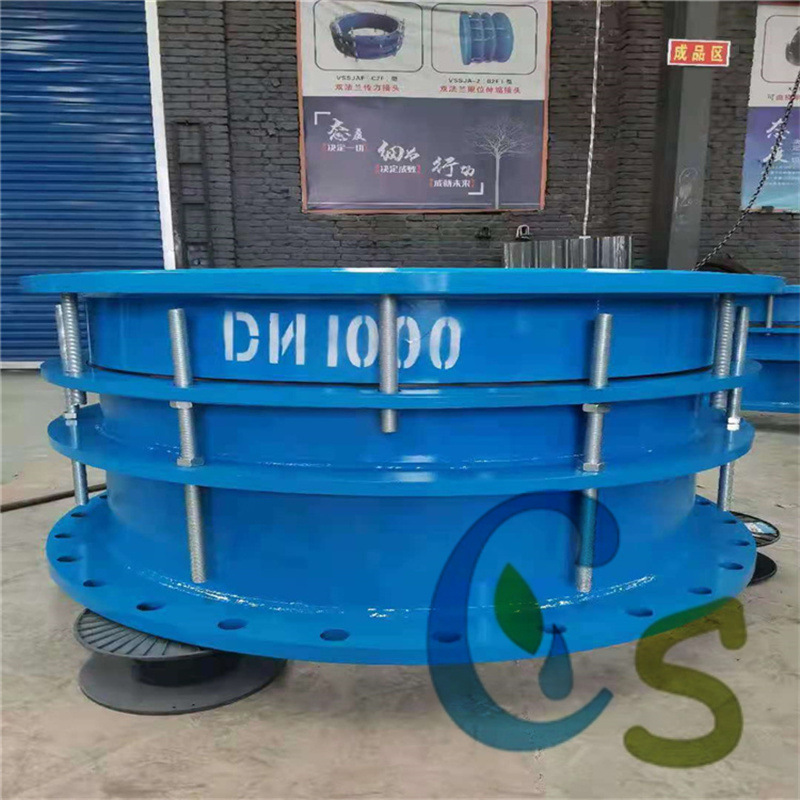

3047ae024e6608e1735b15b5fb3bb8

技术参数：

公称通径	管子外径	外形尺寸		伸缩量	法兰连接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
	Dw	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-￠18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-￠22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400	12-￠22
350	377				490	445	12-￠22	505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550	16-￠22	615	565	20-￠26
500	530				645	600	20-￠22	670	620	20-￠26
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020	24-￠30	1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660	36-￠36	-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56

发货与质保：

1、由于产品的规格、型号较多，请先和客服确认相关数据。
2、直接拍下请保持电话畅通，客服会及时与您联系。
3、定制类产品请与客服核对参数，确认产品无误后再付款。
4、现货类产品16:00点前拍下，当天即可发货。
5、产品包装默认简易包装，如需木箱或纸箱，请告知客服。
6、本店默认发物流，如需快递请联系客服。
关于货期质保：
1、常规类产品均质保1年。
2、常规产品收货后，在不影响二次销售的情况下可调换，由买家承担来回运费。
3、定制类产品，由于产品的特殊性，一经售出，不予退换。拍下前请与客服核对产品数据。
开票另加税点，详情咨询客服！
