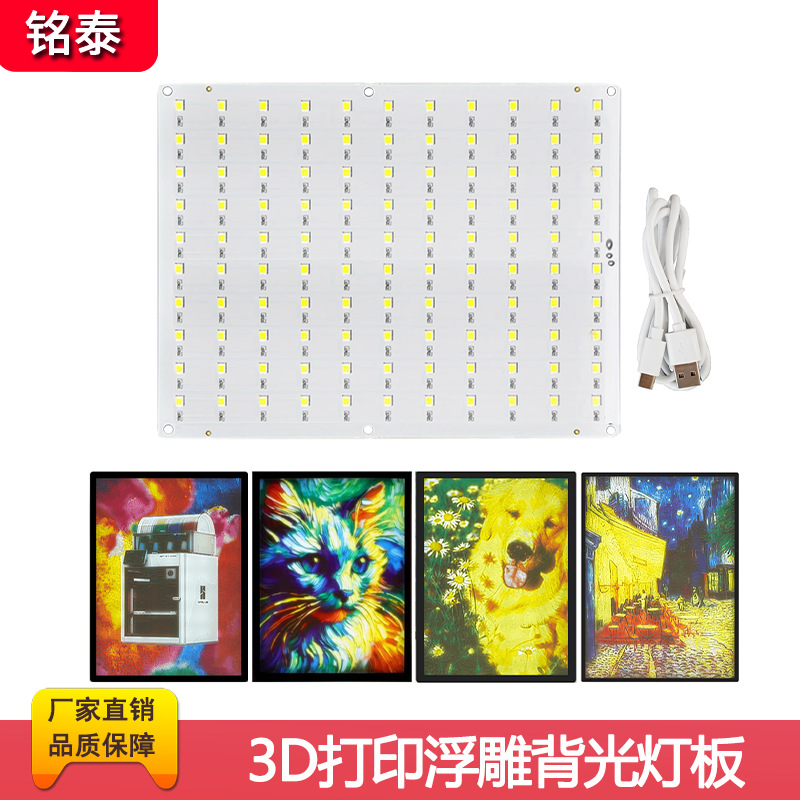

3Dプリンター用CMYK浮雕透光バックライトLEDフォトフレームライトボードセット部品156*120mm

规格1.156*120mm单独灯板产品净重：40g。

规格2. 156*120mm灯板+TYPEC充电线1米产品净重：54g。

规格3. 156*120mm灯板+TYPEC充电线2米产品净重：66g。

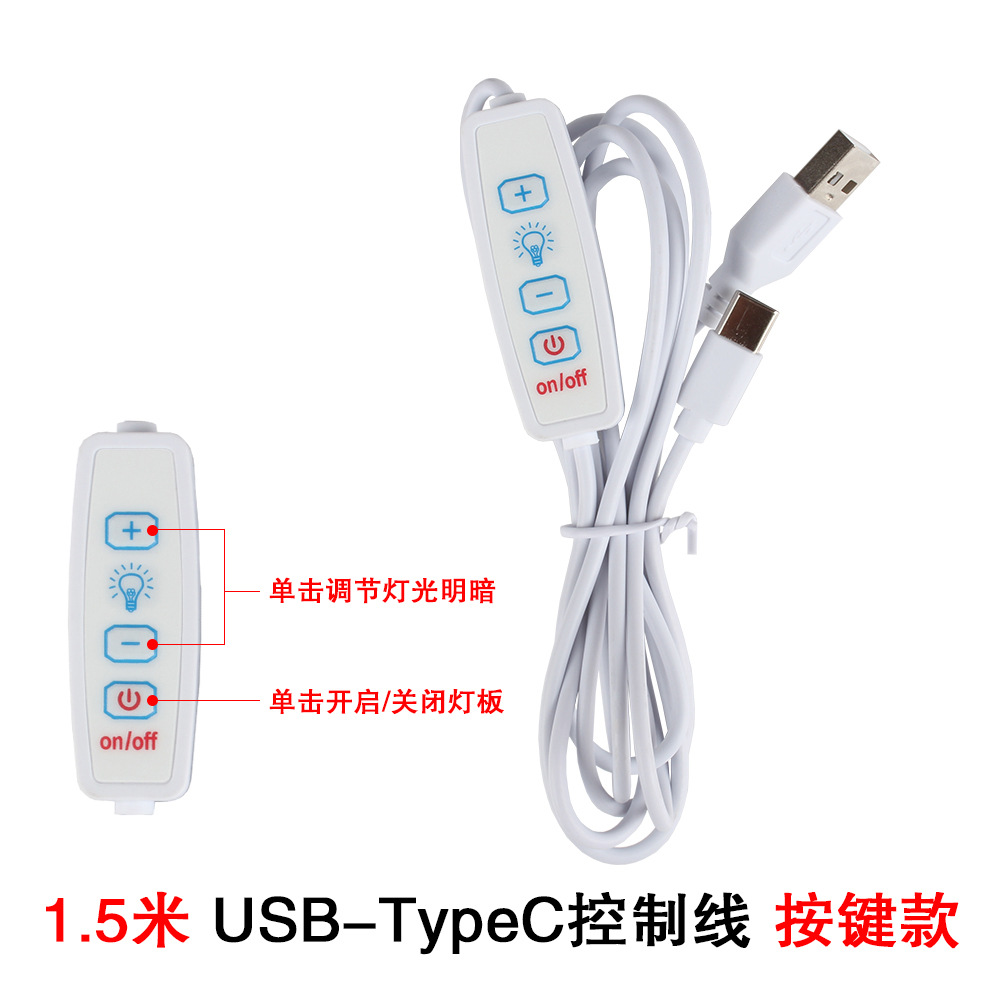

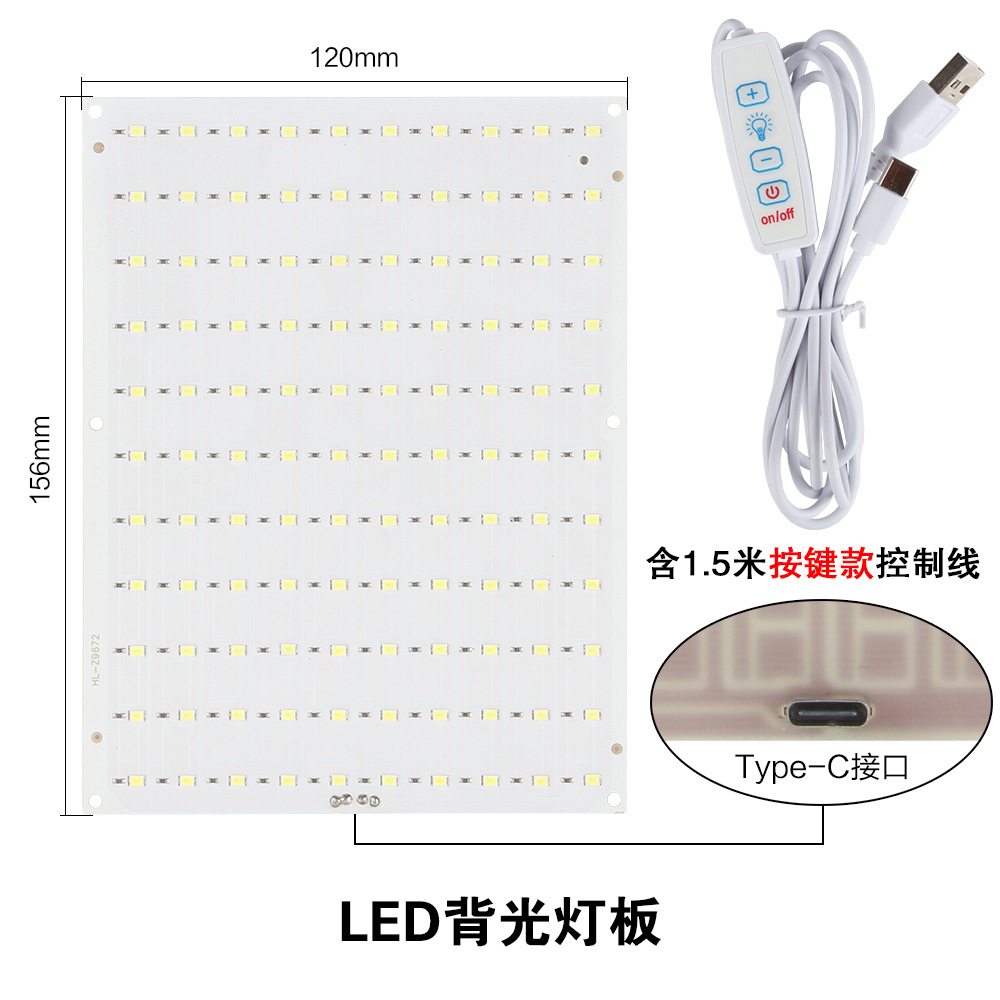

规格4. 156*120mm灯板+TYPEC充电线1.5米（带按键控制器调节）产品净重：72gg。

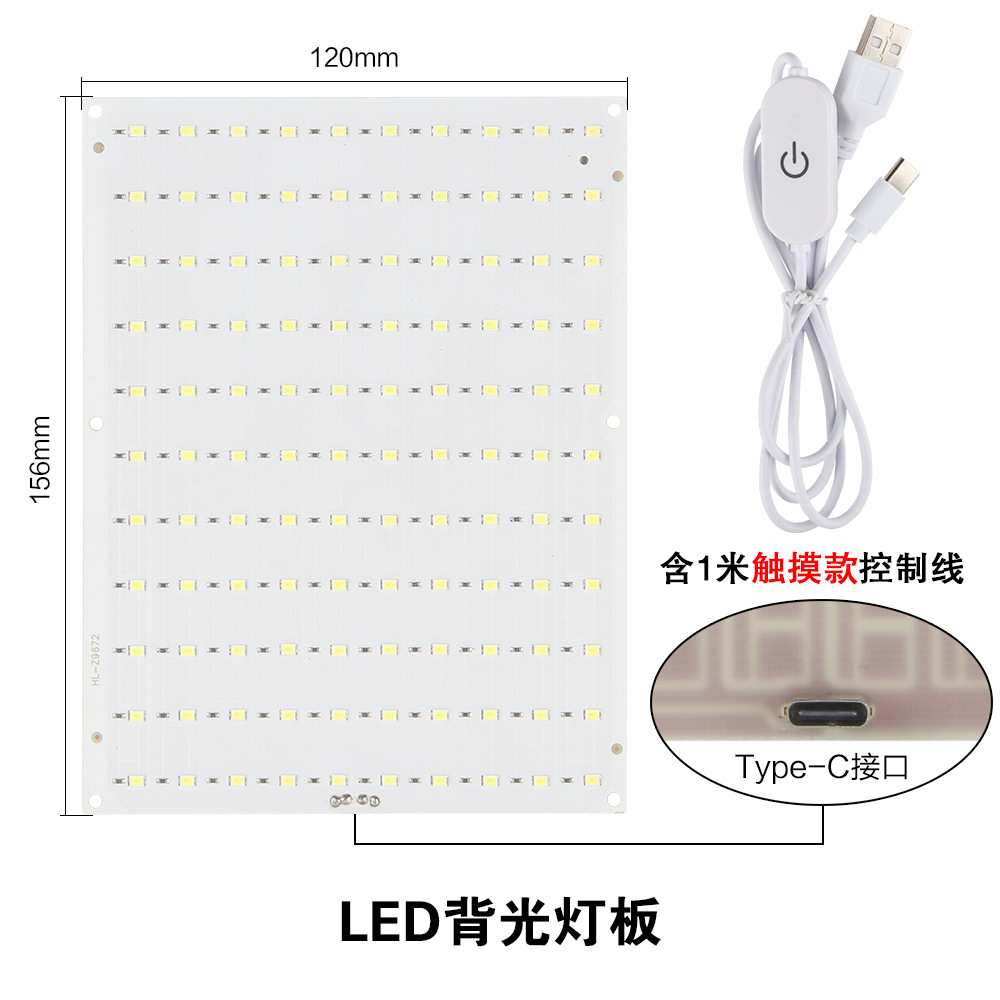

规格5. 156*120mm灯板+TYPEC充电线1米（带触摸控制器调节）产品净重：72gg。

发货说明：一般1-- 4片灯板一般使用飞机盒发货，盒子尺寸：20×14×4cm，盒子重量40g，批量采购需要几片装盒请联系客服沟通，无备注默认需要多少发多少，无单独包装。

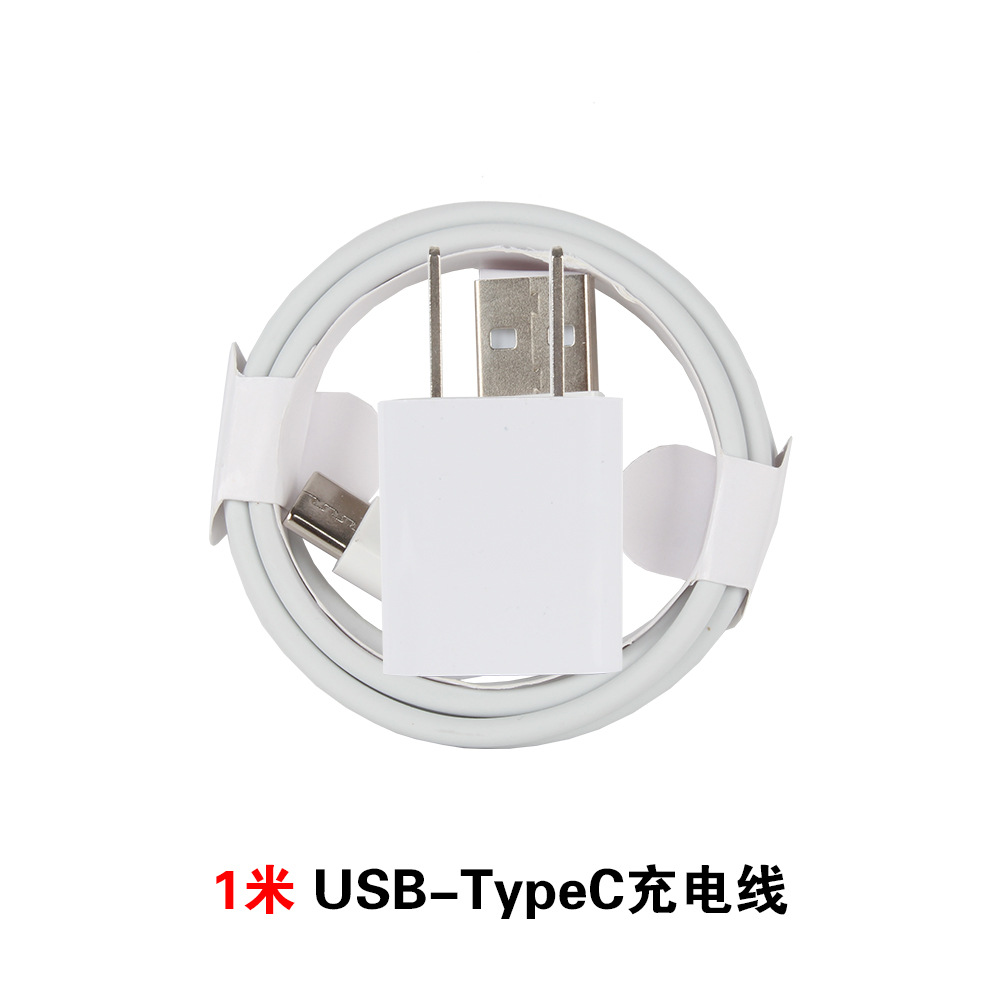

规格6. 配套TYPEC充电线1米 产品净重：15g。

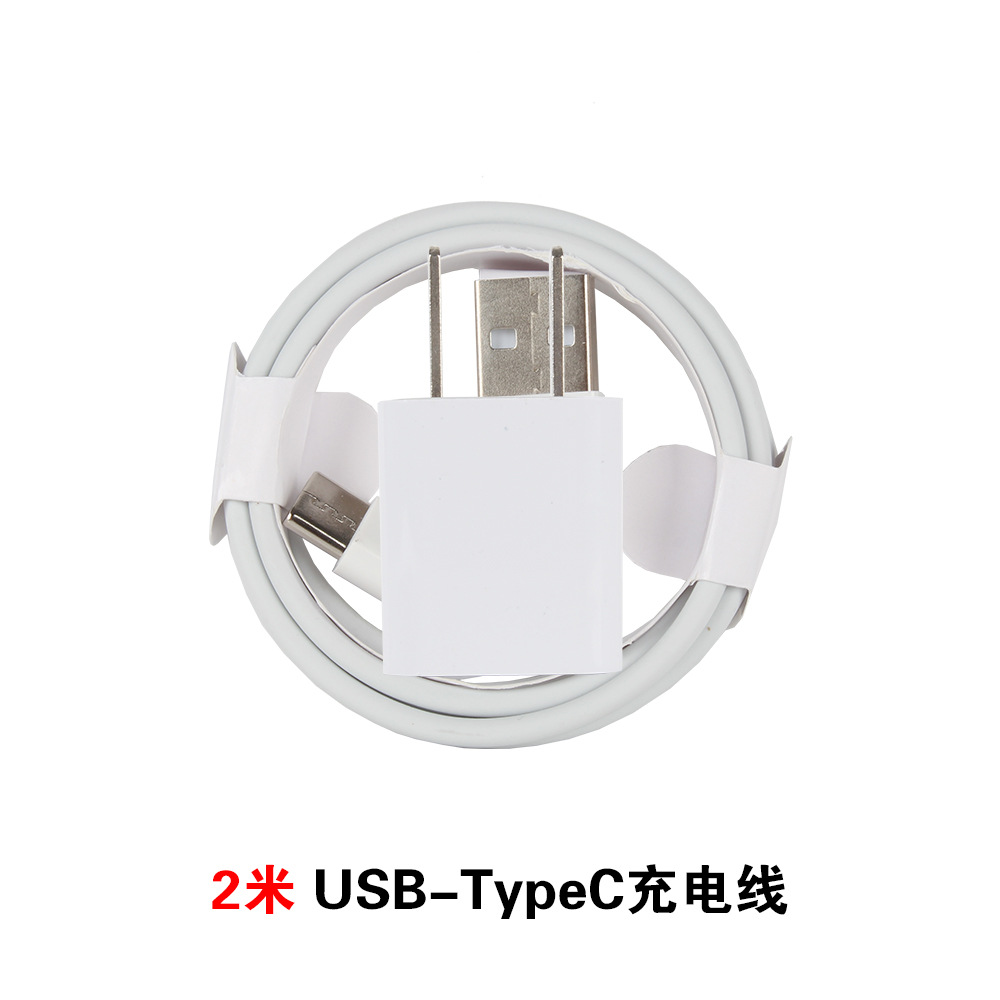

规格7. 配套TYPEC充电线2米 产品净重：27g。

规格8：LED灯板配套 TYPEC充电线1.5米（带按键控制器调节）产品净重：32g。

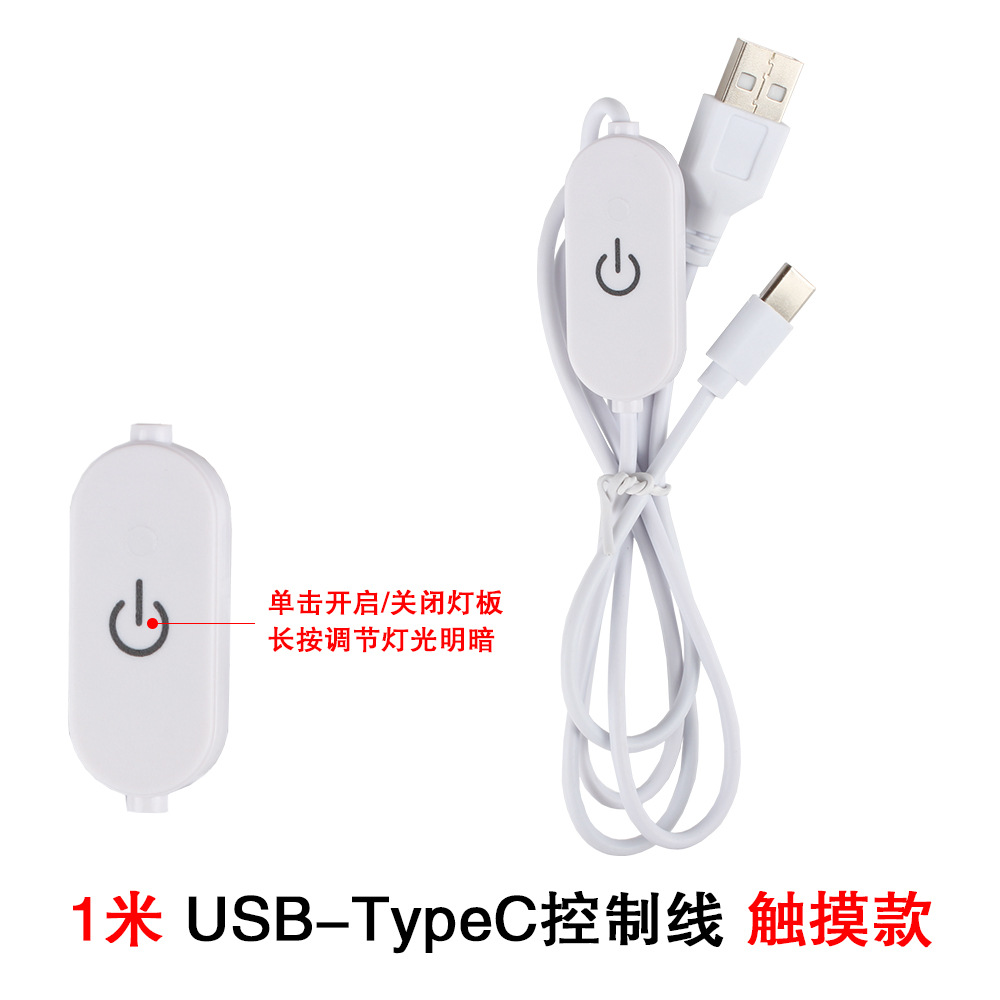

规格9：LED灯板配套 TYPEC充电线1米（带触摸控制器调节）产品净重：24g。

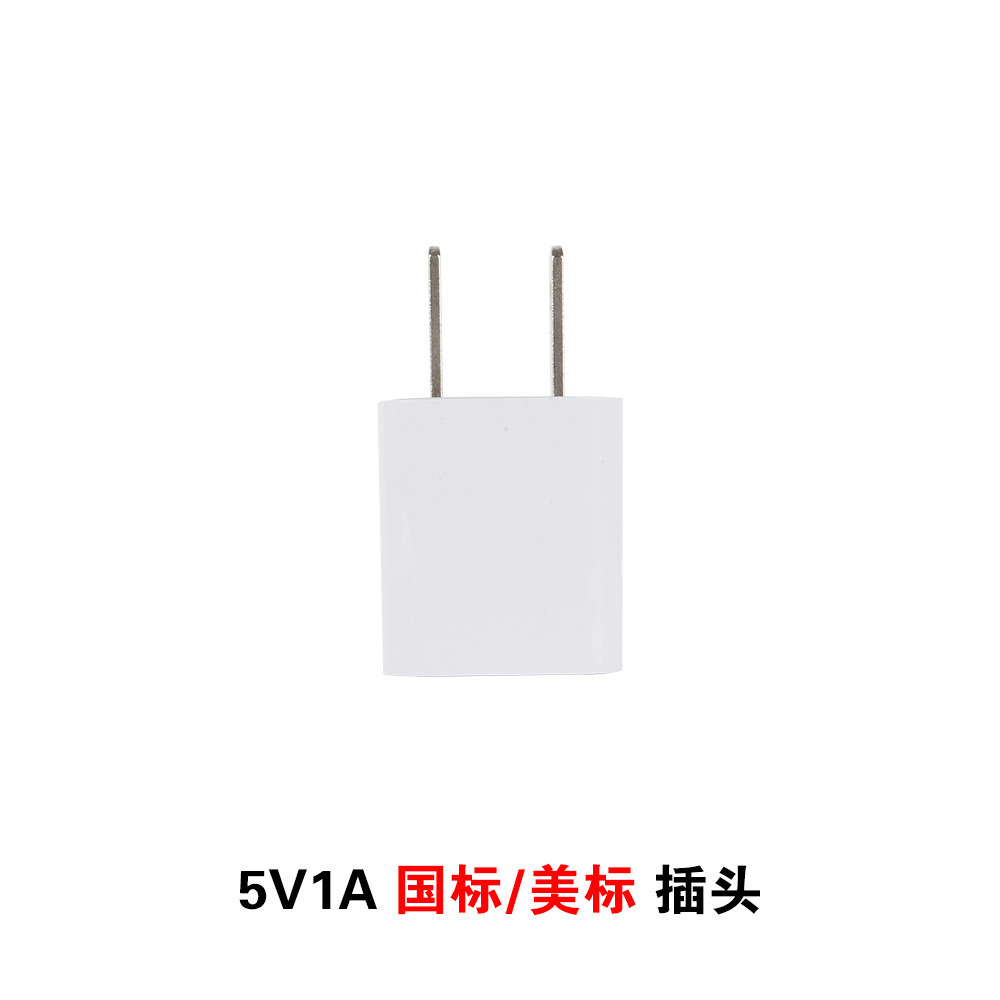

规格8. LED灯板配套 国标USB充电头（5V1A）产品净重：14g。

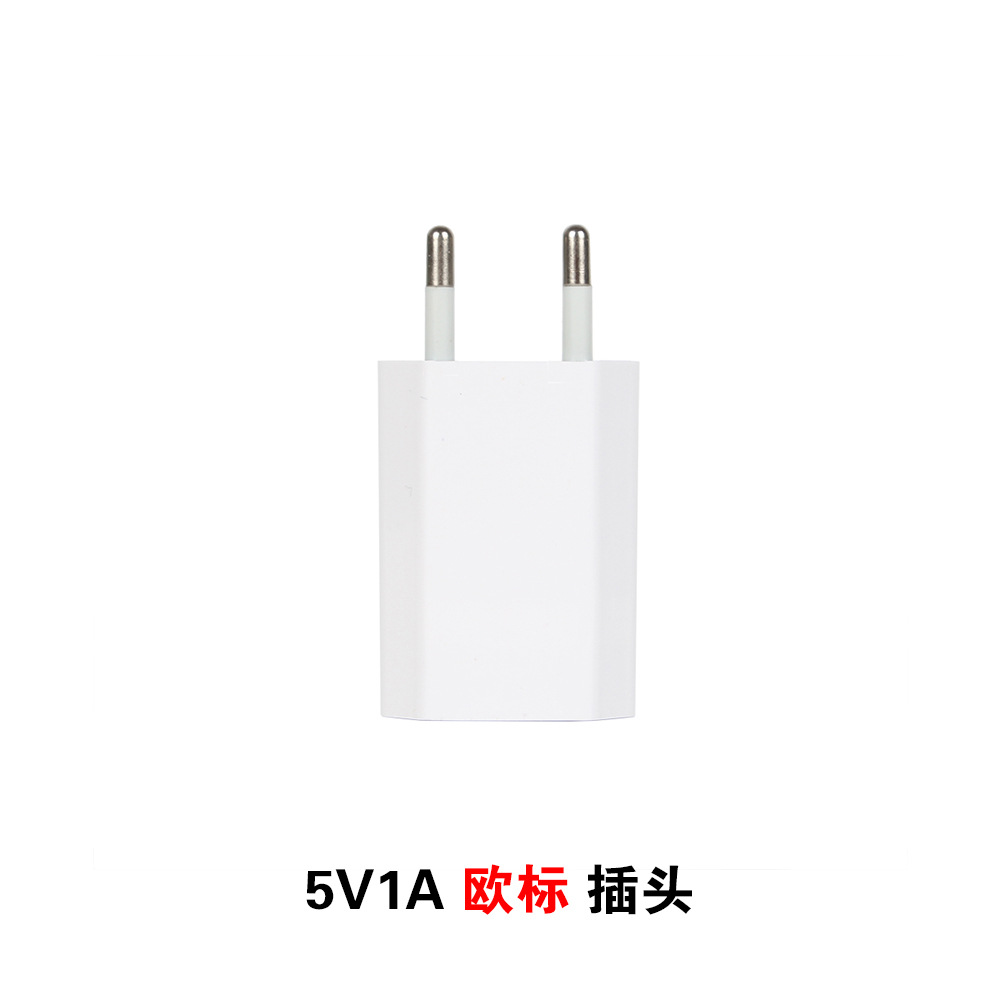

规格9. LED灯板配套 欧标USB充电头（5V1A）产品净重：14g。

请注意，该产品不包含主图及其它图片中展示的3D打印部件。

该套件包含多种必备组件，但要完成组装，您需要下载模型文件并3D打印相框、导光板等部件。

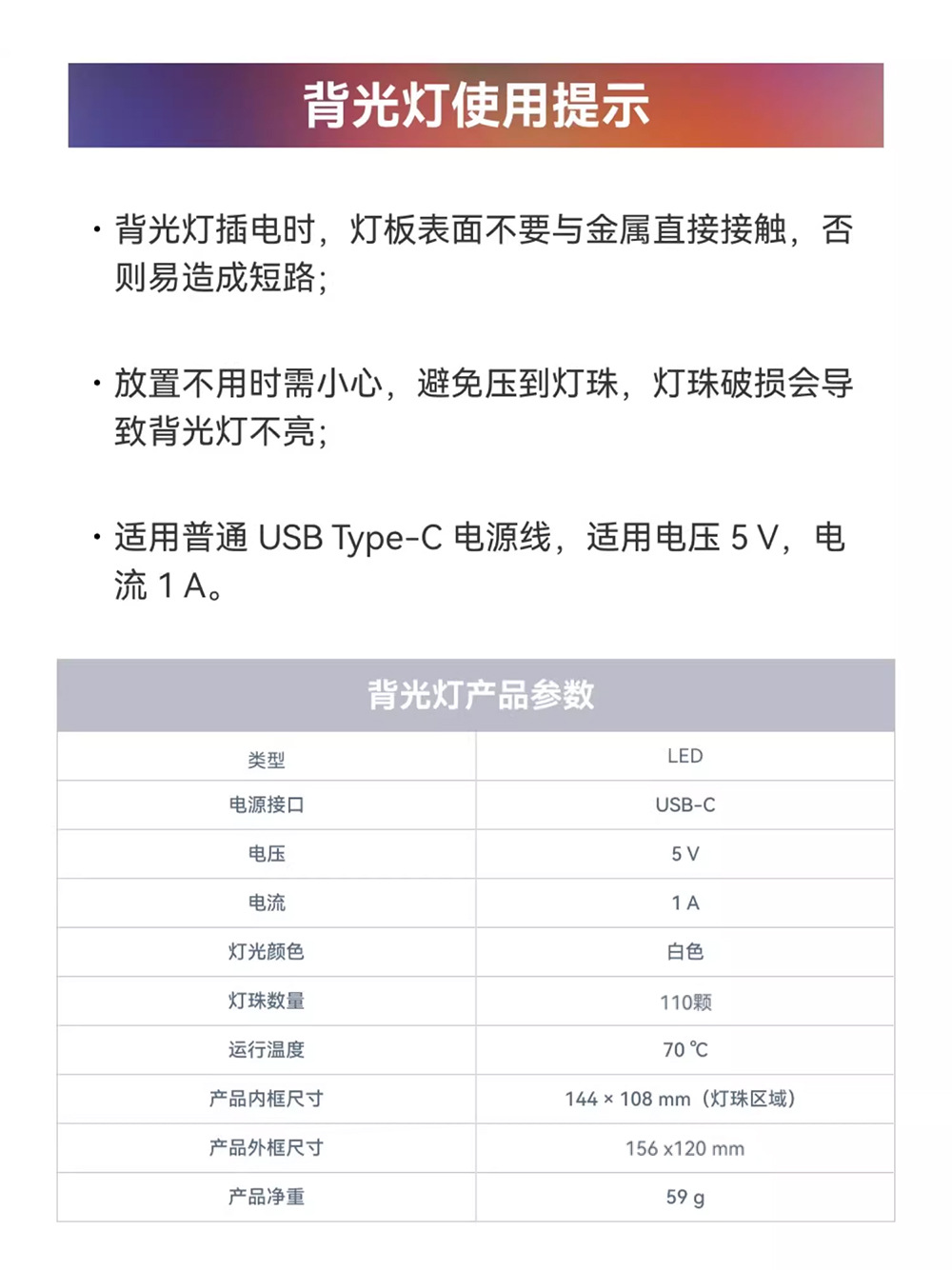

【输入方式】TYPEC的USB接口，用家里的充电头供电即可【电流功率】电流1A左右 ，功率5.5W左右

【色温颜色】色温6500K白光

【使用场合】背光照明，相框照明，3D打印配件，补光等

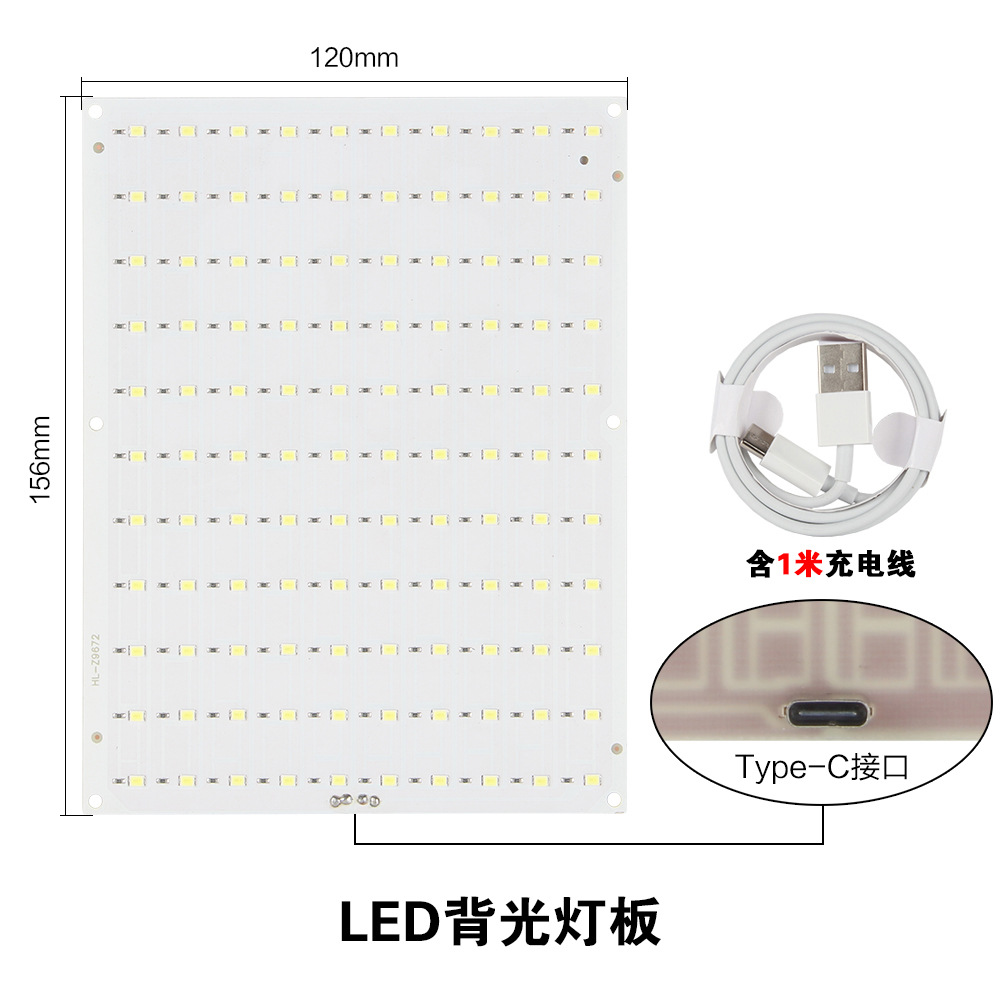

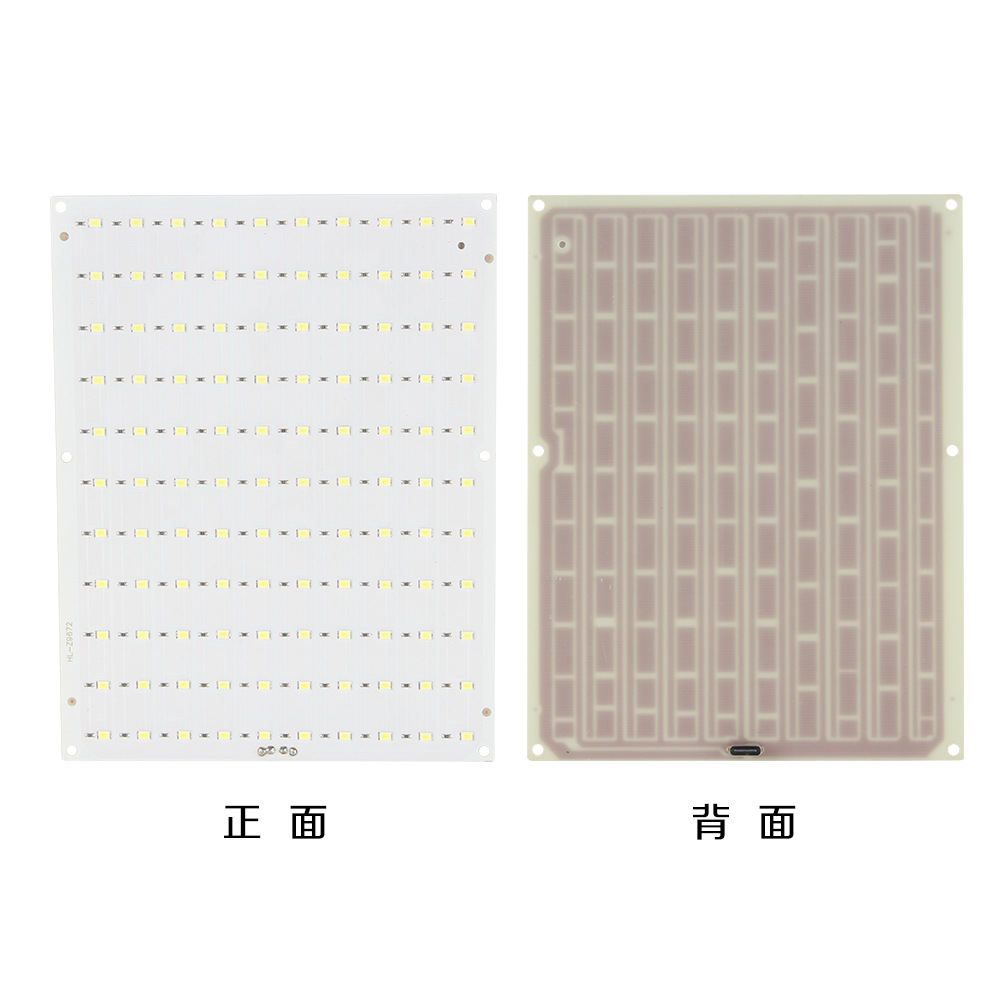

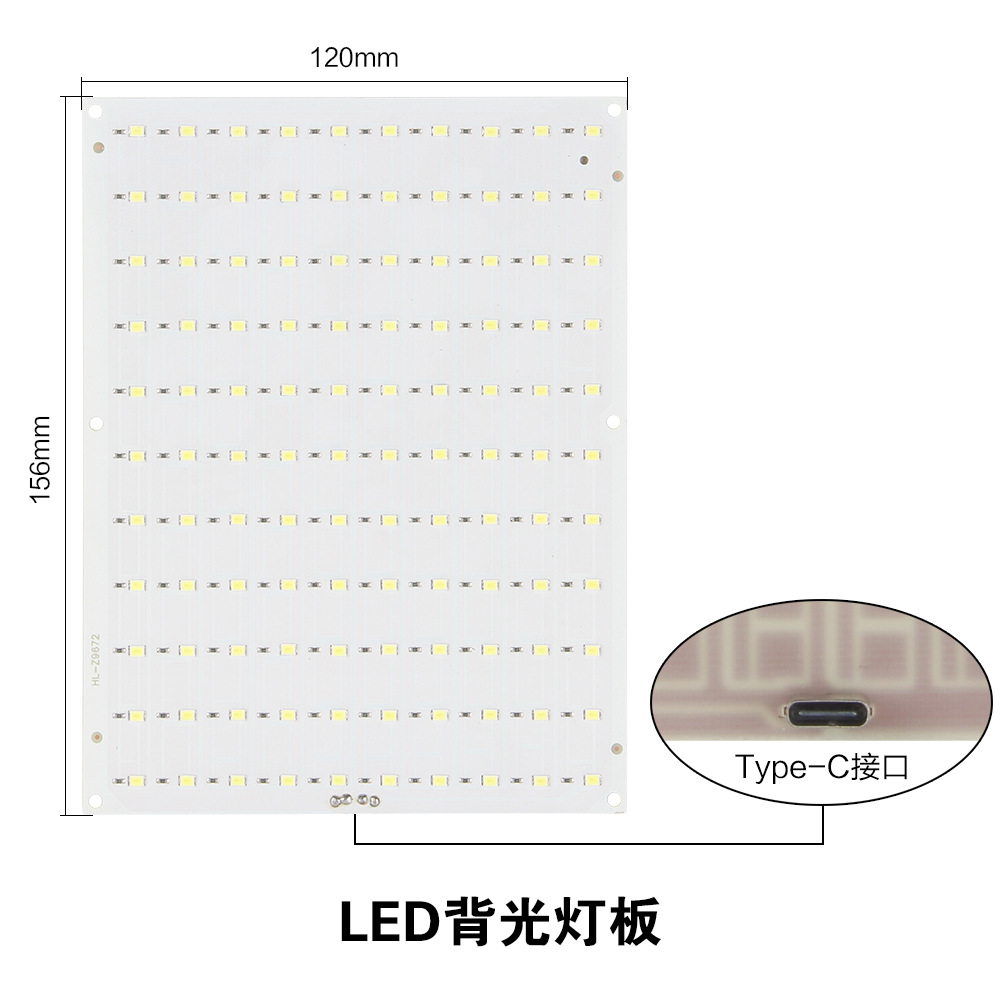

【灯板尺寸信息】PCB外边框尺寸 156*120 mmLED发光尺寸144*108mm，兼容拓竹开源灯板。

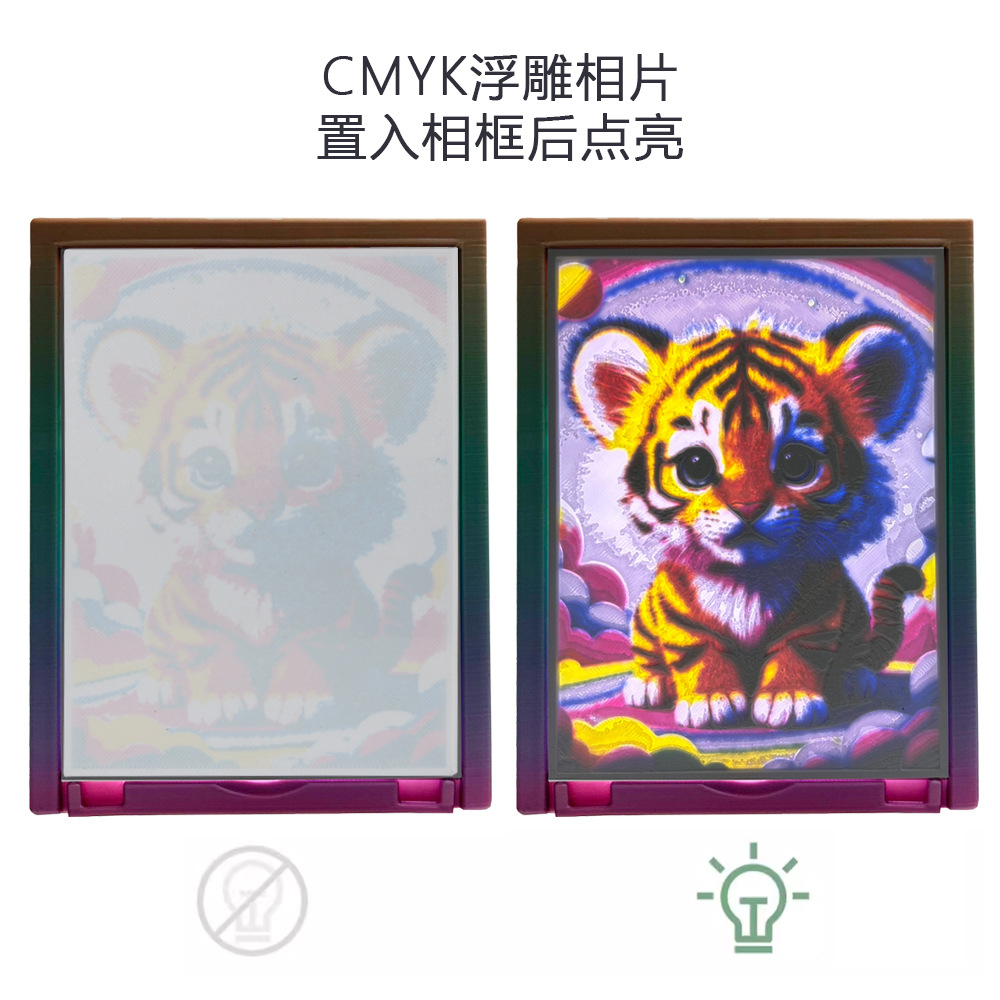

【打印浮雕照片尺寸信息】打印的照片尺寸为108x144mm。

1. 浮雕led灯板它是什么？

这是一块尺寸为156mm x 120mm的3D打印浮雕LED面板，其特点如下：

材质： 通常使用透光的PLA或PETG材料打印。白色或浅色材料能提供好的光扩散效果。

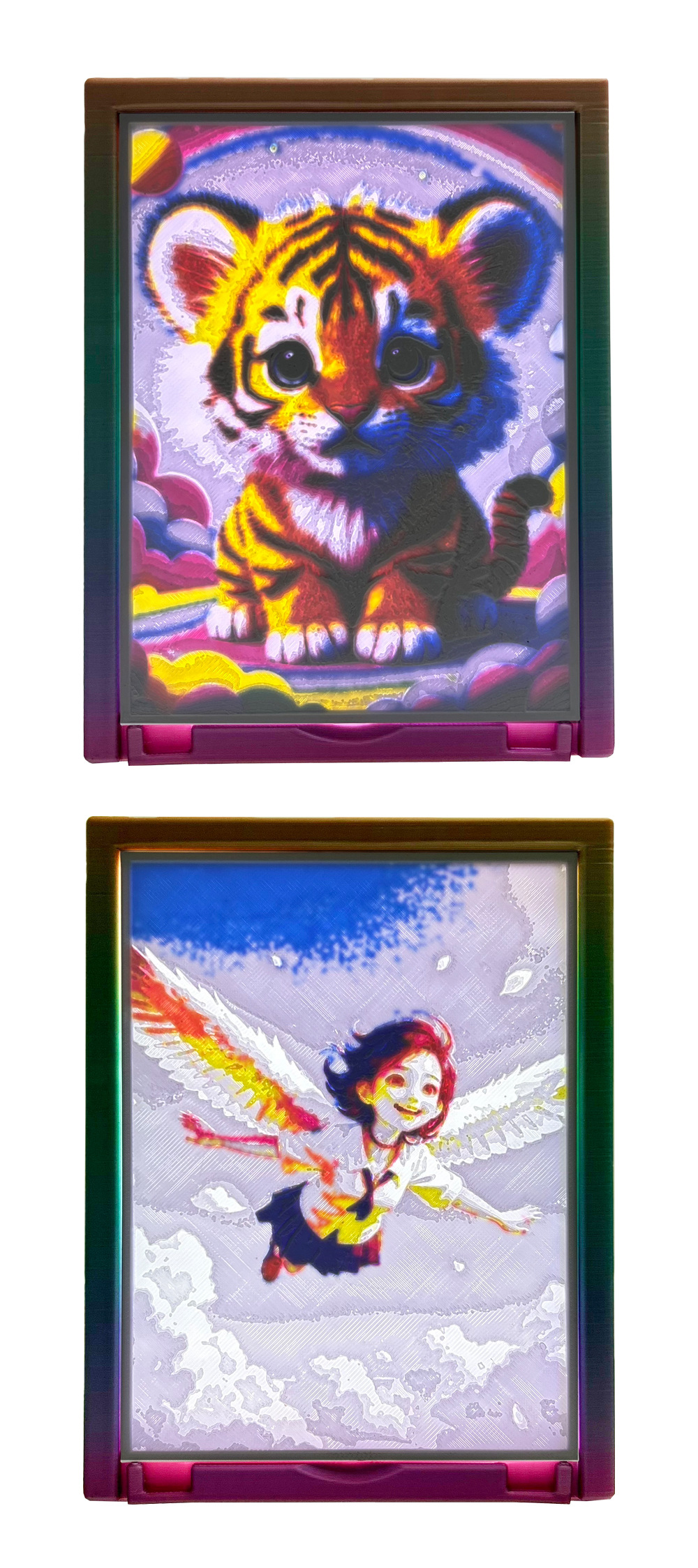

“浮雕”效果： 面板的一面有凸起的图案或文字（如星座、动漫人物、Logo、几何图形等），另一面则是平整的。这种凹凸不平的设计在背光照射下会产生强烈的明暗对比，形成精美的立体浮雕视觉效果。

LED灯板： 在面板的背面会安装一块尺寸匹配的LED灯板作为背光源。

功能： 作为一件个性化的桌面装饰、氛围灯、夜灯或艺术摆件。

2. 如何制作？（核心步骤）

制作这样一个灯板，通常需要结合3D建模、3D打印和简单的电路组装知识。

步骤一：设计与获取模型

这是最关键的一步。您需要有一个带有浮雕图案的3D模型（STL文件）。

自己设计： 使用Blender、Fusion 360、Fusion 360（带浮雕插件）或专业的浮雕生成软件（如Lithophane生成器，稍加改动即可用于灯板）来创建模型。设计时要注意壁厚，浮雕部分和底板都要有足够的厚度以保证结构强度，同时又要足够薄以允许光线透出。

下载现成模型： 在Printables、Thingiverse、Cults 3D等网站搜索“LED Panel”、“Lithophane Panel”、“浮雕灯”等关键词，可能会找到现成的、尺寸接近或可以缩放修改的模型。

步骤二：3D打印

使用您的拓竹打印机（如P1S或X1C）进行打印。

材料： 首选白色PLA+。因为它打印性能好，透光均匀，是制作这类灯板的理想材料。也可以使用其他浅色PLA或透光PETG。

打印设置：

层高： 0.16mm-0.20mm 以获得细腻的表面质量。

填充： 0% 或 非常低（如5%-10%）的闪电填充。灯板不需要结构强度，实心或近乎实心的打印才能保证光线均匀扩散，避免出现填充图案的阴影。

壁厚/顶底层： 增加壁厚和顶底层的层数（例如4-5层），以确保面板表面完全实心，没有孔洞。

支撑： 通常不需要支撑，因为浮雕是凸起的，底面是平的。除非您的设计有悬空结构。

速度： 使用标准或高质量模式即可。

步骤三：组装电子部分

灯板、充电线、5V电源充电头、。

扩散板： 可以在LED和打印面板之间加一层磨砂亚克力板或描图纸，使光线更加柔和均匀，避免看到单个LED灯珠，也可以自己打印。

组装： 将LED灯板固定在背板上，连接控制器和电源。然后将打印好的浮雕面板盖在LED灯板前面。

步骤四：封装（可选）

可以设计一个3D打印的外框，将灯板、LED、控制器和电源接口全部封装进去，形成一个完整的、美观的产品。

3. 设计要点与注意事项

厚度控制： 底板太厚，光透不过来；太薄，会漏光不均匀且结构脆弱。浮雕部分厚度也要适中，太厚不透光，太薄没有立体感。通常总厚度在2mm-4mm之间，浮雕凸起高度0.5mm-2mm，需要反复测试找到最佳效果。

4. 相关资源与建议

视频教程： 在拓竹模型网站、Bilibili或YouTube上搜索“3D打印浮雕灯”、“LED灯板制作”、“Lithophane Box”，有大量详细的视频教程，从建模到电路接线都有手把手教学。

在线生成器： 如果您想做的是基于图片的浮雕（类似 Lithophane），可以使用在线工具如3dp.rocks/lithophane， 上传图片即可生成模型，非常方便。
