SW-11B0101(300100A120A-03特製ケーブル付き防水マイクロスイッチ

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

1.產品規格DETAIL SPECIFICATIONS:

产品型号Type: WS9-TSW0-B120W-265-02

机构类别　Construction category: D类

动作方式Operation method: 微动型Snap Action

制式Configuration: 单刀单掷式Single-Pole Single -Through (SPST)

端子形态Terminal form: 导线型Wire type

固定形态　Mounting: 侧面固定孔　via side mounting holes

安全性　Protection: 符合　IP67

1.1操作特性

項目	測試條件	標準
动作力(OF)	在驱动件上沿着驱动方向施加静负荷，当驱动件从自由位置移动到动作位置所测得的操作力	1.2N Max.
释放力(RF)	当操作力减小，驱动件自动作位置返回到释放位置的瞬间所测得的操作力。	0.13N Min.
动作行程(PT)	驱动件从自由位置到动作位置间所测得的位移值。	1.6mm Max.
差动行程(MD)	驱动件从动作位置到释放位置或释放位置到动作位置间所测得的位移值。	0.25mm Max.
超行程(OT)	驱动件从动作位置到行程允许最大值位置间所测得的位移值。	0.8mm Min.
动作位置(OP)	驱动件在开关速动机构发生正向动作瞬间所处的相对位置尺寸。	14± 0.4mm

1.2 一般特性

1.2.1適用範圍 此規格書適用於在電子設備中使用的WS5型微動開關

1.2.2工作溫度範圍 -40℃ ～ +85℃

1.2.3測試條件 除非另有規定，測量是和試驗的環境條件如下：

環境溫度： 15~35℃

相對濕度： 45~85%

大氣壓： 86~106kPa (860~1060 mbar)

在判定中如果發生疑問，則遵循以下仲裁條件：

環境溫度： 20±2℃

相對濕度： 60~70%

大氣壓： 86~106kPa (860~1060 mbar)

1.3外觀、結構和尺寸

1.3.1外觀開關外觀完好，無銹蝕、裂紋和鍍層缺陷。

1.3.2結構和尺寸 參見相應的產品圖樣

1.4.電氣性能

條號	項目	測試條件	標準
1.4.1	接觸電阻	無負載動作若干次之後，在1A 5VDC條件下用電壓降法測量。施加部位：端子—端子之間	50mΩMAX （不带线）
1.4.2	絕緣電阻	測試電壓：500VDC,在施加60±5s後測量。施加部位：1)端子—端子之間； 2)端子—外殼之間。	100MΩ MIN
1.4.3	耐壓	下列試驗，電壓施加1分鐘 (漏電流0.5mA) 1)端子—端子之間：1000VAC (50~60Hz) 2)端子—外殼之間：1500V AC(50~60Hz)	沒有發生介質擊穿現象

1.5機械性能

條號	項目	測試條件	標準
1.5.1	驅動件強度	在垂直於驅動件運動方向，向驅動件施加靜態壓力1分鐘。	25N無損傷
1.5.2	振動	开关应按正常的安装方法进行安装；按下列条件试验后进行检查。 1)振频范围：10-55Hz； 2)总振幅：1.5mm； 3)扫频比率：10-55-10Hz约1分钟； 4)扫频变化：按对数或线性变化； 5)振动方向：三个互相垂直的方向，其中一个方向与驱动件运动方向平行； 6)持续时间：每个方向2小时（共6小时）。	接触电阻（4.1条)：5ΩMAX；绝缘电阻(4.2条)：50MΩMIN；耐压试验(4.3条)：没有发生介质击穿现象；动作特性(3.1条)：变化值在规定值的±10%以内；无机械损伤。
1.5.3	衝擊	开关应按正常的安装方法进行安装；按下列条件试验后进行检查。 1)加速度：30g；2)持续时间：11ms；3)试验方向：6个方向；4)冲击次数：每个方向3次（共18次）。

1.6.耐環境性

條號	項目	測試條件	標準
1.6.1	低溫	在經受-40±2℃，96小時試驗之後，開關在常溫常濕條件下恢復1小時，然後在1小時內完成測量。要除去凝露。	接觸電阻（4.1條)：100mΩMAX；絕緣電阻(4.2條)：50MΩMIN；耐壓試驗(4.3條)：沒有發生介質擊穿現象；動作特性(3.1條)：變化值在規定值的±10%以內；外觀及結構無異常。
1.6.2	高溫	在經受85±2℃，96小時試驗之後，開關在常溫常濕條件下恢復1小時，然後在1小時內完成測量。
1.6.3	恒定濕熱	在經受溫度為40±2℃相對濕度為90-95%RH，96小時試驗之後,開關在常溫常濕條件下恢復1小時，然後在1小時內完成測量。要除去凝露。
1.6.4	溫度變化	低温-40±2℃；高温85±2℃；高低温恒温时间各3小时。在经受4次循环温度变化试验之后,开关在常温常湿条件下恢复1小时，然后在1小时内完成测量。要除去凝露。

1.7. 耐久性

條號

項目

測試條件

標準

1.7.1

耐久性(根據UL61058)

0.1A 250VAC 0.1A 30VDC

操作次數：150,000次

操作頻率：15~20次/min

耐壓試驗：電壓施加1min（50~60Hz，漏電流:0.5mA)

絕緣電阻(4.2條)：50MΩ MIN；

耐壓試驗：

端—殼之間：1125VAC

沒有發生介質擊穿現象；

動作特性(3.1條)：變化值在規定值的±20%以內；

6000次溫升：30℃MAX；

50000次溫升：55℃MAX；

外觀和內部結構無異常。

1.7.2

耐久性(根據

0.1A 250VAC 0.1A 30VDC

操作次數：150,000次

操作頻率：15~20次/min

耐壓試驗：電壓施加1min（50~60Hz，漏電流:0.5mA)

絕緣電阻(4.2條)：50MΩ MIN；

耐壓試驗：

端—端之間：750VAC

端—殼之間：1125VAC

沒有發生介質擊穿現象

動作特性(3.1條)：變化值在規定值的±20%以內；

溫升：55℃MAX；

外觀和內部結構無異常。

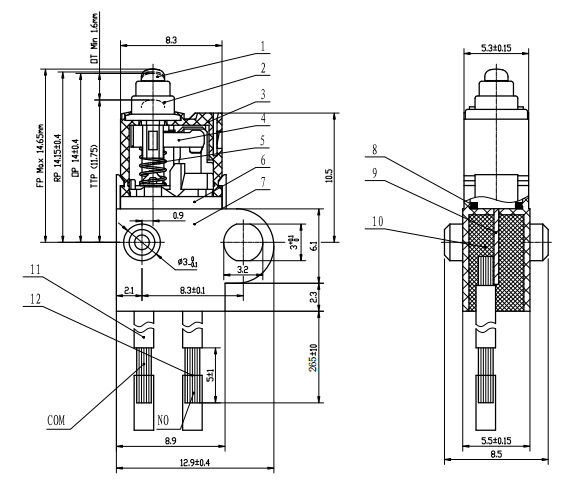

2.外形圖及尺寸DRAWING & DIMENSION:

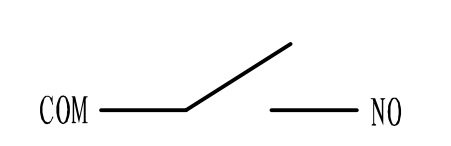

3.電路圖CIRCUIT DIAGRAM：

4.零件材質表PARTS LIST:

No.	數量	Name名稱	Material 材料
1	1	Plunger 開關子	POM 工程塑料
2	1	Sealed Circle 密封圈	Silicone Rubber 硅橡膠
3	1	Cover 蓋	PBT 工程塑料
4	1	Moving Plate 可動片	Bronze 铍青铜
5	1	Spring 弹簧	PW 琴鋼絲
6	1	Case 底座	PA66 工程塑料
7	1	Cover 蓋	PBT 工程塑料
8	1	Glue 膠	Epoxide 環氧化物
9	2	Terminal端子	Cu Alloy Ag Plated 銅銀合金
10	1	Glue 膠	Hot-melt
11	1	Lead 导线	PVC #1007-AWG24
12	1	Lead 导线	PVC #1007-AWG24

5.包裝PACKING:

5.1	包裝材料 Packing material:	塑膠盒 Plastic box / 雙層瓦楞紙箱 Double-layers paper carton
5.2	包裝數量 Packing number:	每袋裝 25顆 25 pieces per bag 每40袋裝1內箱 40 bag per inner carton 每3內箱裝1外箱 3 inner cartons per shipping carton 每外箱3000顆 Each shipping carton 3000 pieces
5.3	外箱重量 Weight:	毛重 Gross Weight: 18.5kg 淨重 Net Weight: 16.0kg
5.4	外箱尺寸 Size:	55.0 x 27.0 x 31.0 CM / 0.046CBM
