元の輸入ドイツschunk雄克thl plusは後ろの油圧シリンダーの中心フレームの型番がそろっています。

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド Schunk/雄克

型番 Thl plus 100 Z-Z,THL plus 310 Z-B

貨物番号 825111

チャックタイプ二爪チャック

チャック構造中実チャック

動力タイプ油圧

チャック径 Thl plus 100 Z-Z

チャック穴径 0

クランプ寸法範囲 825111

サポート寸法範囲 6.5

センタリング精度 0.02未満

適用工作機械旋盤

材質鋳鉄

クロスボーダー輸出専用供給源ですかいいえ

タイプチャック

同店舗商品関連商品

SRU 14.2-H-M-4 ドイツ SCHUNK オリジナル輸入ユニバーサルロータリーユニット/オートメーションテクノロジー

￥209,000

KSC3 80-130 バイスオリジナル輸入ドイツ SCHUNK ベーシックバイスモデル完備

￥101,200

AGE-XY-063 クイックチェンジプレートドイツ SCHUNK 補償ユニット空気圧スポット供給

￥162,360

SRU-PLUS 35-W-180-3-4 クイックチェンジディスクオリジナル輸入ドイツ SCHUNK モデル一式

￥264,000

PZN-PLUS 80-1-IS-SD クイックチェンジディスクドイツ SCHUNK シュンクオリジナル輸入シリンダーグリッパー空気圧

￥156,200

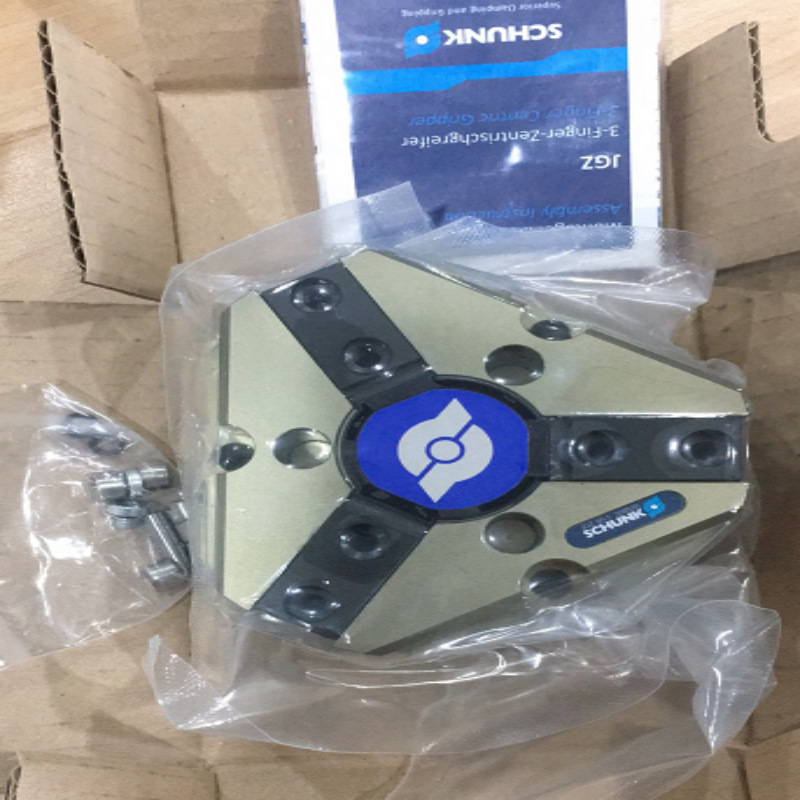

308962 JGZ 160-1-IS クイックチェンジディスクドイツシュナウザー純正輸入ロボットクイックチェンジディスクガス

￥184,800

1364307 NSE-A3 138-V4 クイックチェンジディスクドイツ SCHUNK オリジナル輸入品モデル完備

￥161,700

1440333、NSE3 99 クイックチェンジディスクドイツ SCHUNK オリジナル輸入品、完全なモデル

￥161,700

PZN-PLUS 50-1 クイックチェンジプレートドイツオリジナル輸入 SCHUNK メカニカルグリッパーシリンダー空気圧

￥107,800

PZN-PLUS 100-1 クイックチェンジディスクドイツ SCHUNK シュンクオリジナル輸入シリンダーグリッパーモデル

￥133,100

もっと調べます

製品詳細

产品图片

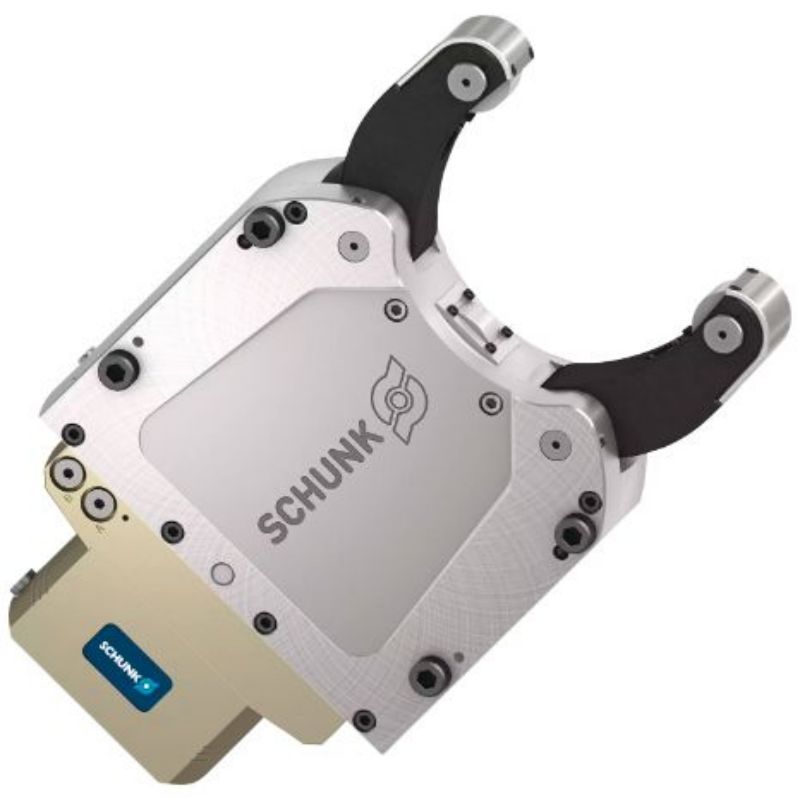

THL plus 型号齐全

带后置液压缸的中心架

带标准滚子冲洗的自定心中心架，液压启动

undefined

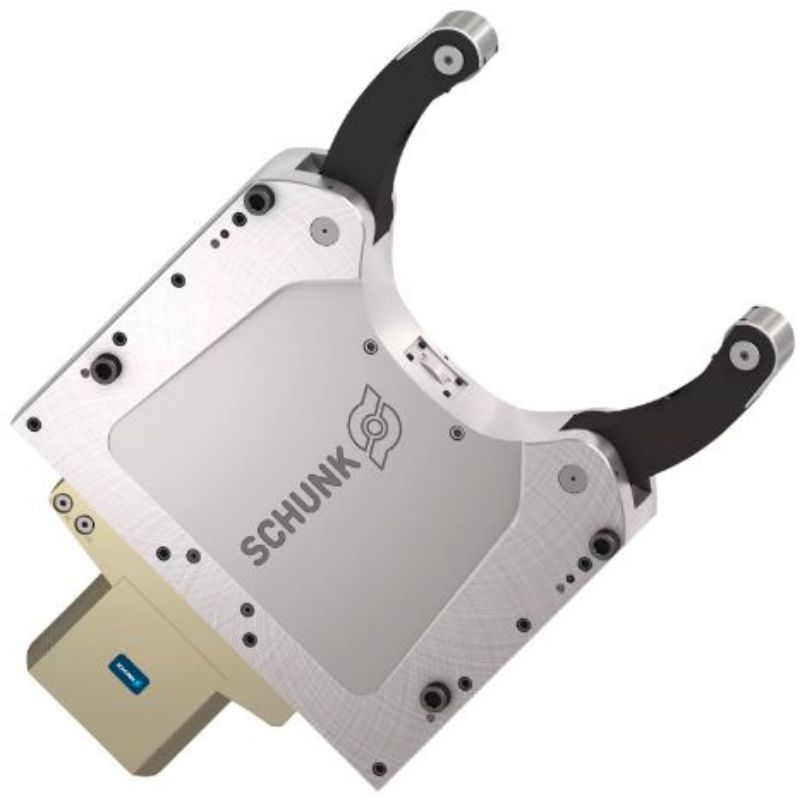

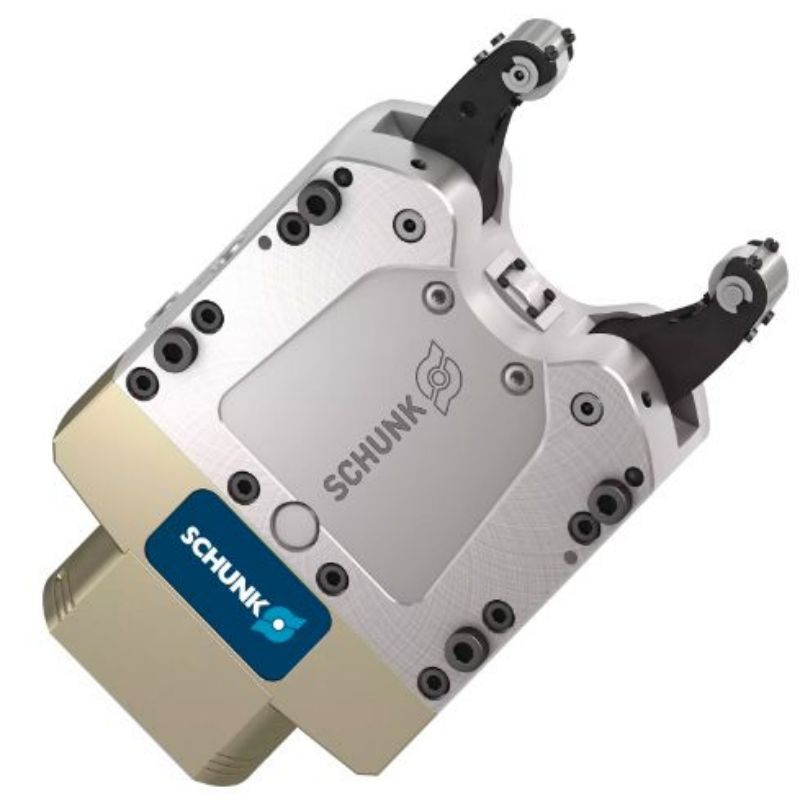

THL plus 100 Z-Z

带后置液压缸的中心架

ID 825111

标准中心架

产品特性：

自定心中心架
液压驱动
中央润滑
圆柱滚子

技术参数：

夹持范围: 4 - 66 mm
每个滚子的最大夹持力: 1 kN
启动压力: 6 - 50 bar
定心精度: < 0.02 mm
重复精度: < 0.005 mm
最大圆周速度: 800 m/min
重量: 6.5 kg

THL-A plus 200 M-B

带后置液压缸的中心架

ID 825224

标准中心架

产品特性：

自定心中心架
液压驱动
手动润滑
球面滚子

技术参数：

夹持范围: 8 - 80 mm
每个滚子的最大夹持力: 3.5 kN
启动压力: 8 - 60 bar
定心精度: < 0.02 mm
重复精度: < 0.005 mm
最大圆周速度: 800 m/min
重量: 15.8 kg

undefined

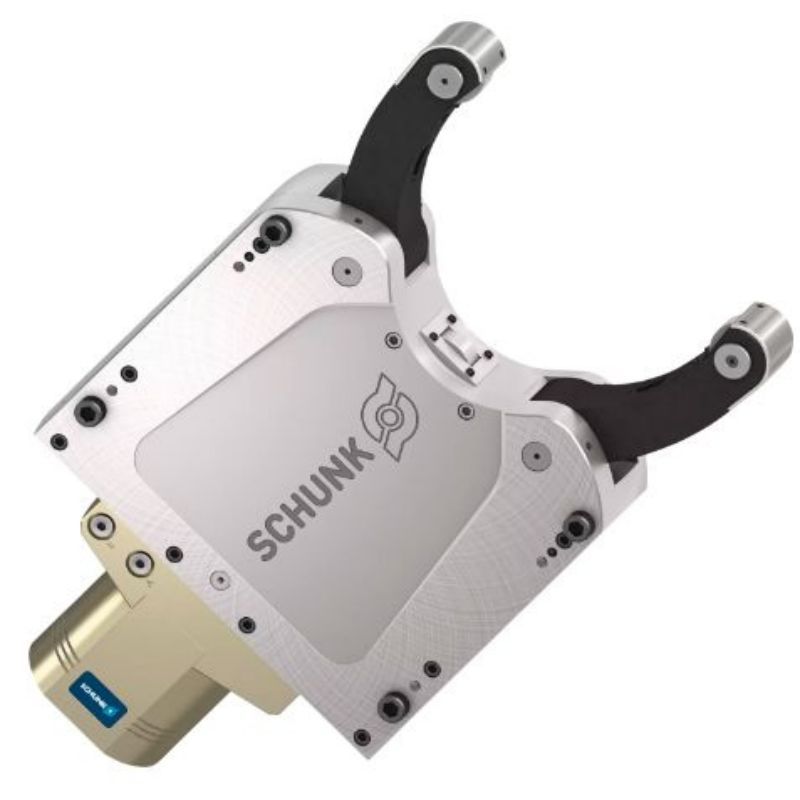

THL plus 310 Z-B

带后置液压缸的中心架

ID 825413

标准中心架

产品特性：

自定心中心架
液压驱动
中央润滑
球面滚子

技术参数：

夹持范围: 20 - 165 mm
每个滚子的最大夹持力: 10 kN
启动压力: 8 - 60 bar
定心精度: < 0.04 mm
重复精度: < 0.007 mm
最大圆周速度: 725 m/min
重量: 50 kg

undefined

THL-A plus 500 M-B

带后置液压缸的中心架

ID 825624

标准中心架

产品特性：

自定心中心架
液压驱动
手动润滑
球面滚子

技术参数：

夹持范围: 50 - 268 mm
每个滚子的最大夹持力: 15 kN
启动压力: 8 - 60 bar
定心精度: < 0.06 mm
重复精度: < 0.01 mm
最大圆周速度: 700 m/min
重量: 166 kg

undefined

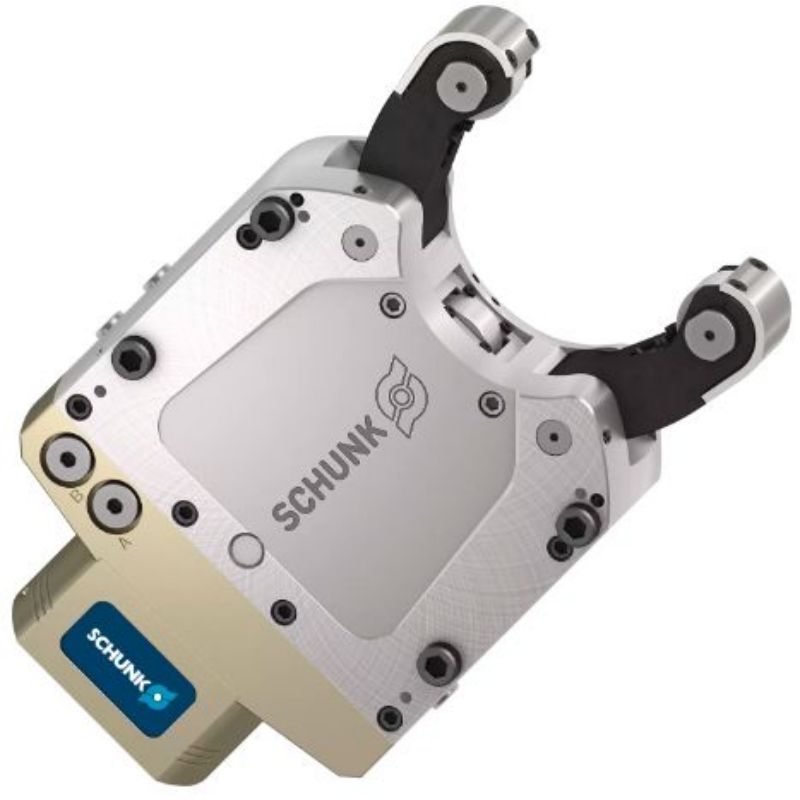

THL plus 600 M-Z

带后置液压缸的中心架

ID 825812

标准中心架

产品特性：

自定心中心架
液压驱动
手动润滑
圆柱滚子

技术参数：

夹持范围: 125 - 460 mm
每个滚子的最大夹持力: 25 kN
启动压力: 8 - 60 bar
定心精度: < 0.06 mm
重复精度: < 0.02 mm
最大圆周速度: 700 m/min
重量: 360 kg

undefined

_{^产品细节}

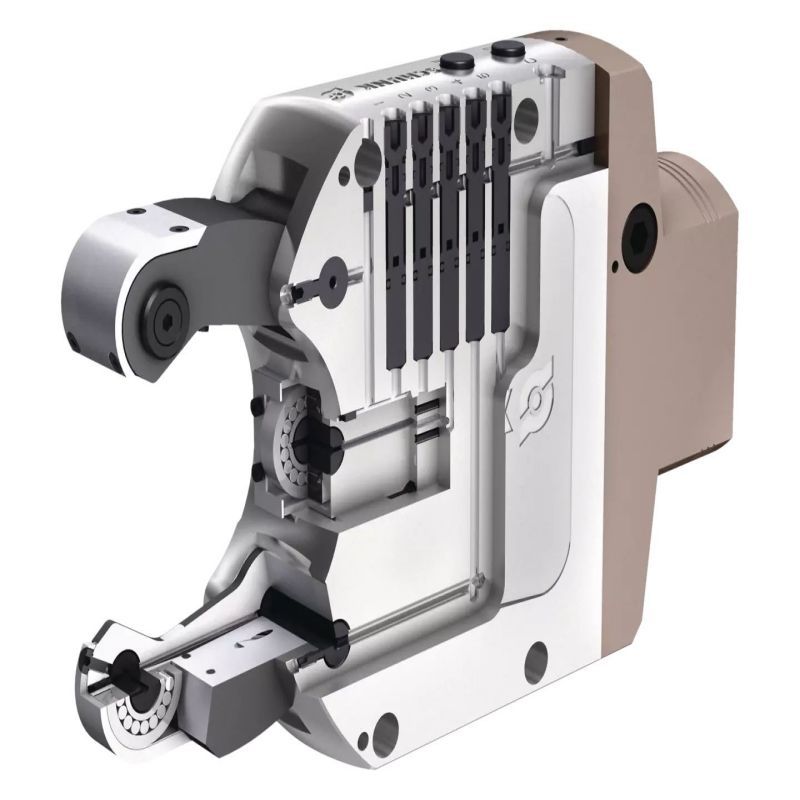

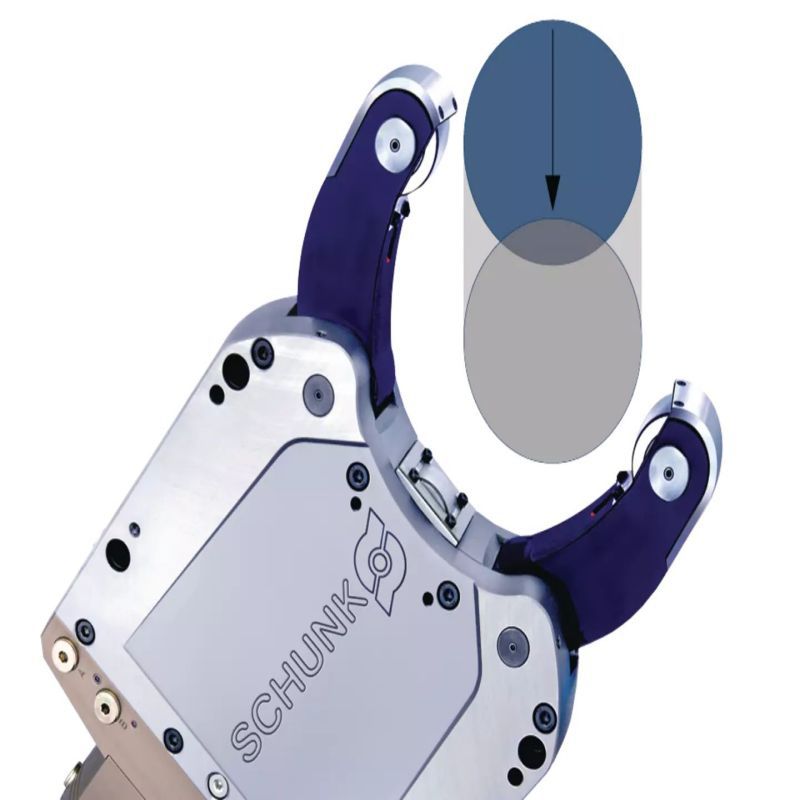

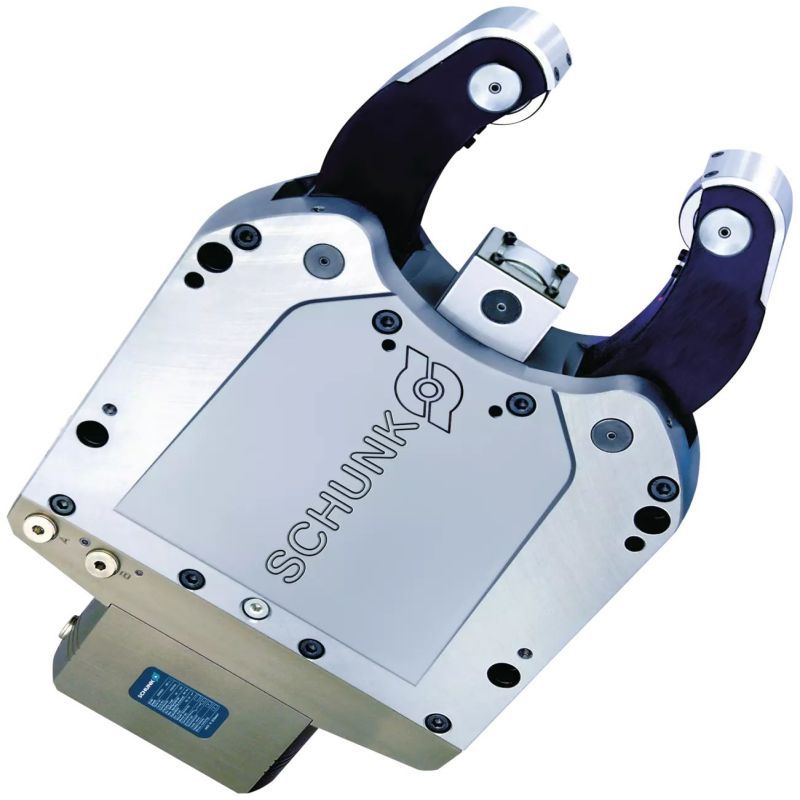

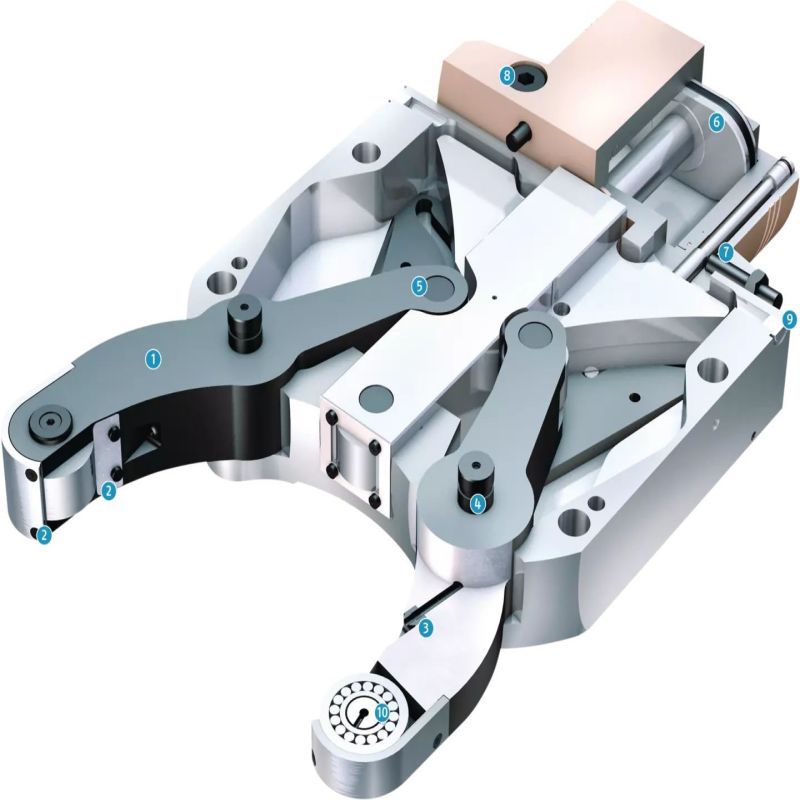

THL plus 的功能

在两个杆臂的径向运动中，

导向部件借助于特别研发的曲线路径，

传递活塞的轴向运动。此外，

导向部件在第三点完成工件的夹持。

1 杠杆驱动
在运行中提供持久的高定心和重复精确度

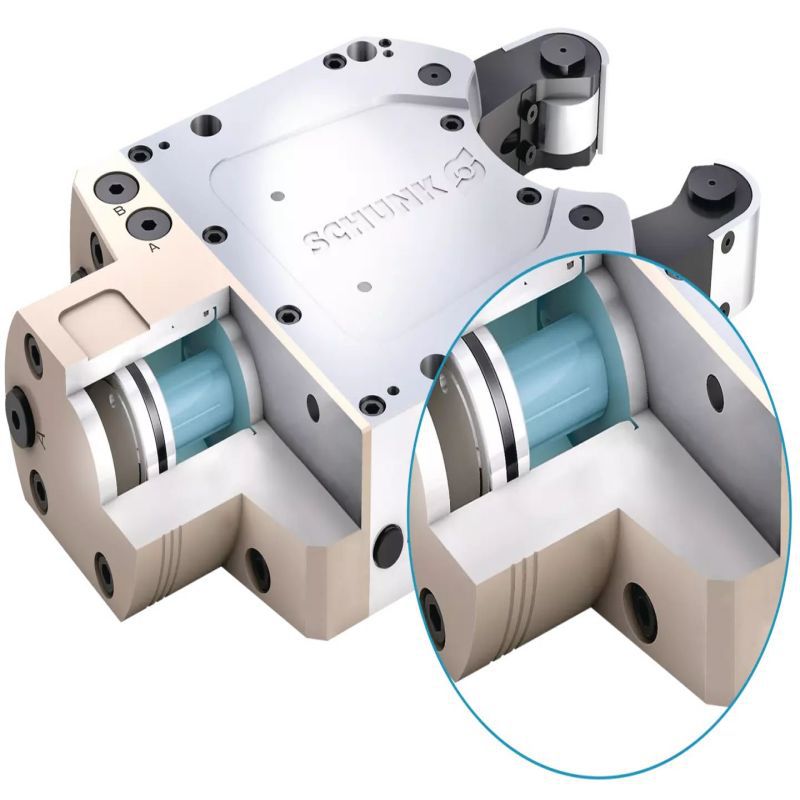

2 采用双重、极牢固的防切屑保护实现密封
保证最高精度的同时使用寿命更长
3 标准滚子冲洗
清洁滚子和工件的切屑，获得最佳夹持表面
4 稳定的杆轴承: 持续刚性定心
5 摇出式杆臂: 更多的上料空间
6 椭圆形活塞气缸
薄圆柱形设计，将中心架的干扰轮廓将至最小
7 标准型号可安装活塞位置监控
用于杆臂的末端位置监控或固定位置监控
8 安全止回阀
即使系统压力下降，也可以确保短时间的夹持力保持
9 空气净化接口
由于永久性超压，进入中心架的污垢降到最低程度
10 圆柱/球面滚子
用作固定（圆柱）或移动/引导中心架

气动设计 (可选)

同时提供 ZENTRICO THL plus

中心架的气动变型以及液压型式。

这些装置特别适合应用于搬运技术、

静止工作地点、常规车床及其他更多场合

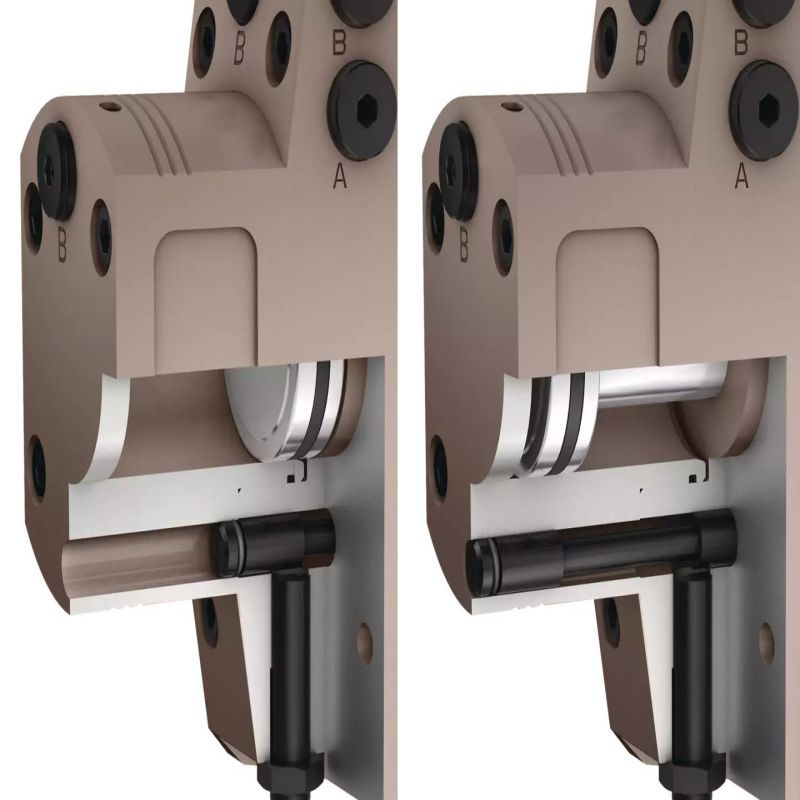

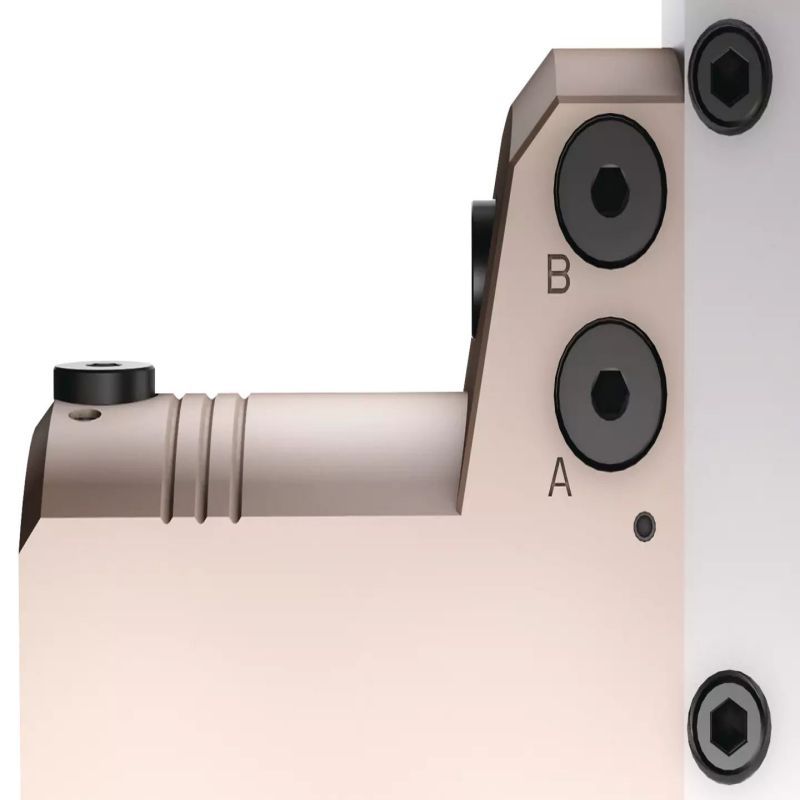

侧面的液压连接

液压管线可以另外连接到

THL plus 中心架侧的油缸。

这在装置后部的空间非常有限的情

中央润滑

SCHUNK中心架默认可使用中央润滑。

通过中央润滑，每个活动部分都会供有润滑油。

这可实现超薄设计

行程测量系统

行程测量系统可实现杆臂的持续

位置监控和部分开启。

这缩短了周期并防止碰撞。

电源 24 V；输出信号 0…10 V/4…20 mA

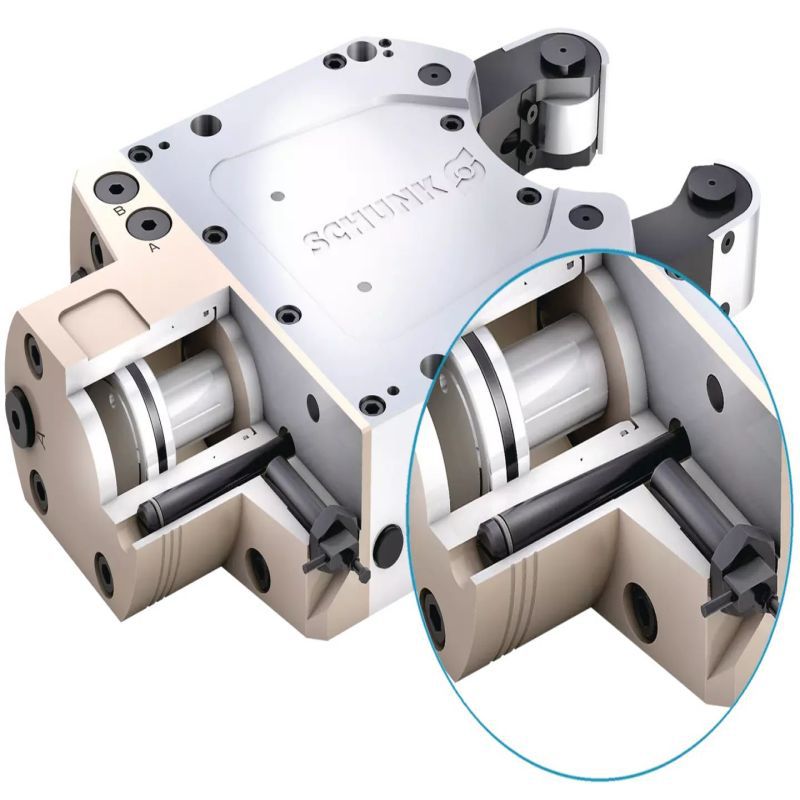

终端位置监控

油缸终端位置监控器作为

ZENTRICO THL plus 中心架的标配提供。

还可为杆臂选配行程测量系统，用来持续监测其位置

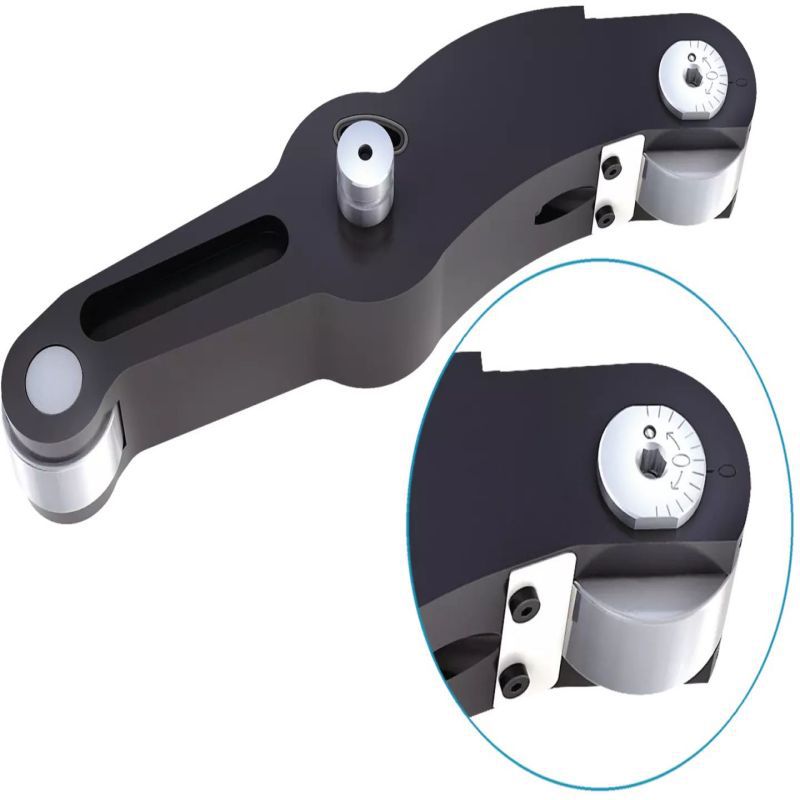

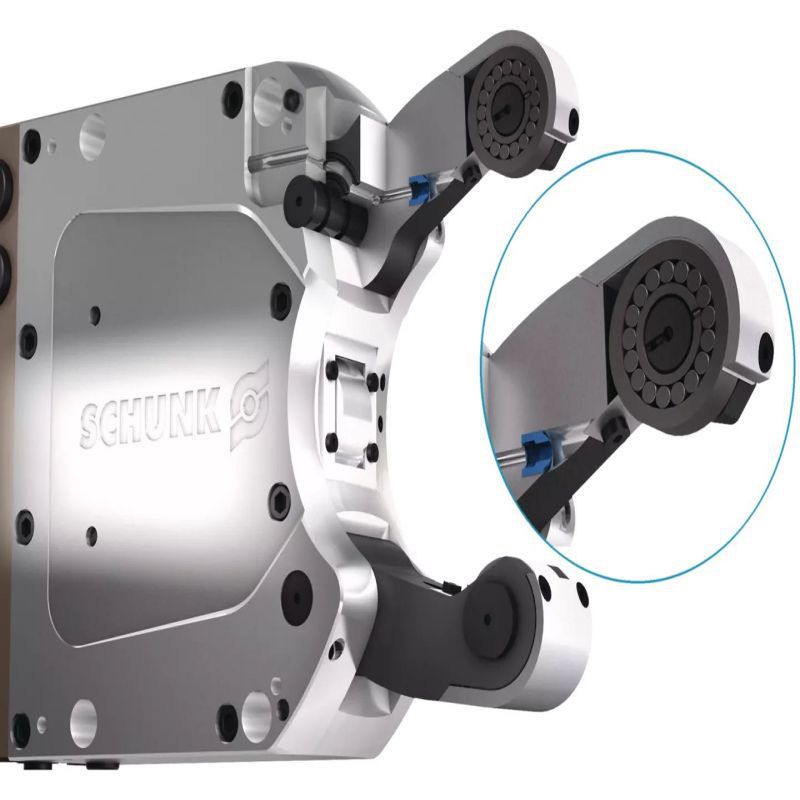

滚子微调

中心架臂上的偏心滚针可实现中心的快速精密调整

滚子冲洗

ZENTRICO THL plus

中心架标配有滚子冲洗系统。

喷嘴对准滚子和工件之间，以防碎屑卡在那里

摇出式杆臂

THL-A plus 中心架的

特点是允许杆臂旋出。

这可实现更大直径的自动立式上下料

气动设计 (可选)

同时提供 ZENTRICO THL plus

中心架的气动变型以及液压型式。

这些装置特别适合应用于搬运技术、

静止工作地点、常规车床及其他更多场合

--------------------------------------------------------------------------------------------------------------------------------------

产品优点

优点 - 为您带来的益处

顶级质量要求的精密杠杆中心架
可实现卓越的加工工艺
高精度杠杆运动学特性
高定心和重复精度
标配有防切屑的连接密封和空气吹扫接口
确定更高的过程可靠性，延长维护间隔
标准滚子冲洗
避免污染和碎屑嵌入
由于中央润滑使润滑系统达到最佳
供货方便，使用寿命长
气缸后部和侧面配备液压接头
可简便连接至大部分机床
配套安全阀和终端位置控制
操作安全性最高
可选配监控活塞位置
周期较短且防碰撞
与市场上所有的中心架兼容
无需额外特殊部件，轻松更换中心架
所有功能部件均经研磨和硬化
使用寿命长

选件和特殊信息

寿命长、坚固耐用、精度高
由于利用了最佳杆运动学特性、中央润滑、集成滚子冲洗及经改进的碎屑保护，SCHUNK ZENTRICO THL plus 中心架达到每个滚子最大夹持力以及持续高定心和重复精确度。
还提供气动版本
同时提供 ZENTRICO THL plus 中心架的气动变型以及液压型式。这些装置特别适合应用于搬运技术、静止工作地点、常规车床及其他更多场合。

中心架

精确、功能性、长使用寿命

独特的超薄设计结合了高度功能性，造型美观。整体形状清晰地显示出寿命长、精度高、功能安全性和高性能。整体设计融合了各种技术元素，凸显了产品的高品质。

我们对性能的承诺。您将获益

超薄设计，有效利用机房空间
最大夹持力
出色的定心和重复精度
使用寿命增加，功能可靠性提高
默认 2 个启动选项
