PZN-PLUS 100-1 クイックチェンジディスクドイツ SCHUNK シュンクオリジナル輸入シリンダーグリッパーモデル

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド SCHUNK

仕様 PZN-PLUS 100-1

仕様とモデル 303312 PZN-PLUS 100-1

スタート空気圧

最高周囲温度 90°

片手での旅行 2.5mm

同店舗商品関連商品

SRU 14.2-H-M-4 ドイツ SCHUNK オリジナル輸入ユニバーサルロータリーユニット/オートメーションテクノロジー

￥209,000

KSC3 80-130 バイスオリジナル輸入ドイツ SCHUNK ベーシックバイスモデル完備

￥101,200

AGE-XY-063 クイックチェンジプレートドイツ SCHUNK 補償ユニット空気圧スポット供給

￥162,360

SRU-PLUS 35-W-180-3-4 クイックチェンジディスクオリジナル輸入ドイツ SCHUNK モデル一式

￥264,000

PZN-PLUS 80-1-IS-SD クイックチェンジディスクドイツ SCHUNK シュンクオリジナル輸入シリンダーグリッパー空気圧

￥156,200

308962 JGZ 160-1-IS クイックチェンジディスクドイツシュナウザー純正輸入ロボットクイックチェンジディスクガス

￥184,800

1364307 NSE-A3 138-V4 クイックチェンジディスクドイツ SCHUNK オリジナル輸入品モデル完備

￥161,700

1440333、NSE3 99 クイックチェンジディスクドイツ SCHUNK オリジナル輸入品、完全なモデル

￥161,700

PZN-PLUS 50-1 クイックチェンジプレートドイツオリジナル輸入 SCHUNK メカニカルグリッパーシリンダー空気圧

￥107,800

PZN-PLUS 100-1 クイックチェンジディスクドイツ SCHUNK シュンクオリジナル輸入シリンダーグリッパーモデル

￥133,100

もっと調べます

製品詳細

产品详情

技术参数

PZN-plus 40 通用型机械手

ID 303308

通用型机械手 PZN-plus, 尺寸: 40, 气动

单指行程: 2.5 mm
闭合力: 255 N
张开力: 270 N
最高环境温度: 90 °C

特征描述

PZN-plus 通用型机械手

采用多齿型导轨，通用型三指定心机械手有更高的抓取力和最大力矩。

优点 - 为您带来的益处

稳定的多齿导轨
用于精确搬运
可能的最高力矩
适合使用长手指的机械手
楔式结构设计
大功率输送和同步抓取
通过无软管直接接口或螺旋接口供应气源
所有自动化系统均可用的灵活压力供应
种类齐全的传感器附件系列
用于多种查询方式及行程位置监控
多种选择
完美满足您的特定使用需求（防尘、高温、防腐等）
沿着两个螺钉方向从机械手一侧拧紧
用于通用和灵活的机械手装配

选件和特殊信息

抓取力保持型 AS/IS
即使压力下降，机械抓取力保持型装置能保证最小的抓取力。AS/S 型号中作为闭合力，IS 型号中作为张开力。
防腐型号 K
用于腐蚀性环境
耐高温型 V/HT
用于高温环境
动力放大型 KVZ
如果需要更大的抓取力
防尘型 SD
绝对防尘，提高防止材料进入的保护程度。
精密型号 P
精确度高
ATEX 型 EX
用于易爆环境
符合 H1G 标准的润滑脂
适用于食品和制药行业
新增：配备食品级润滑脂 (H1G) 的版本
适用于医疗技术、实验室自动化、制药和食品行业，可快速投入使用的解决方案。尚未完全符合 EN 1672-2:2020 的要求。

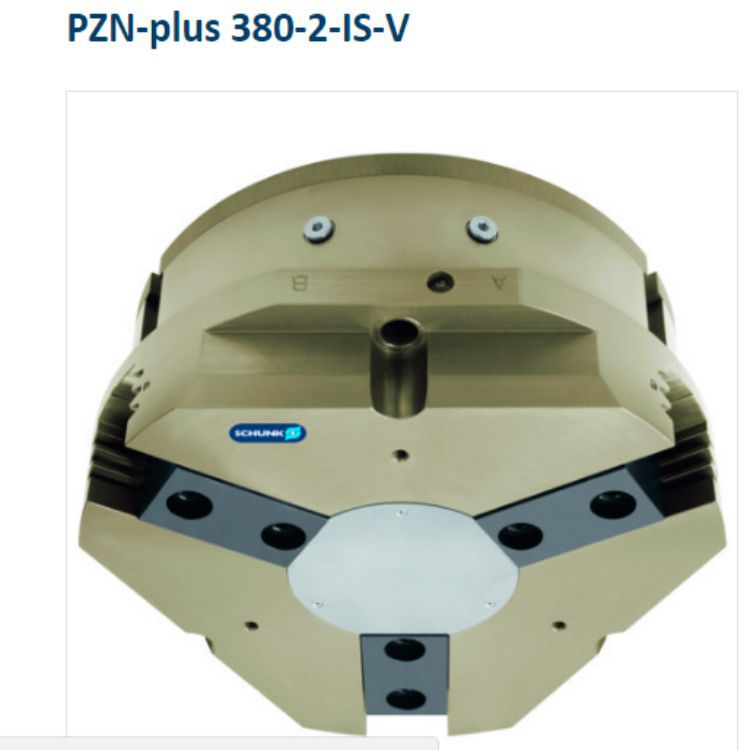

其他型号
各种选配件可互相结合使用。

功能

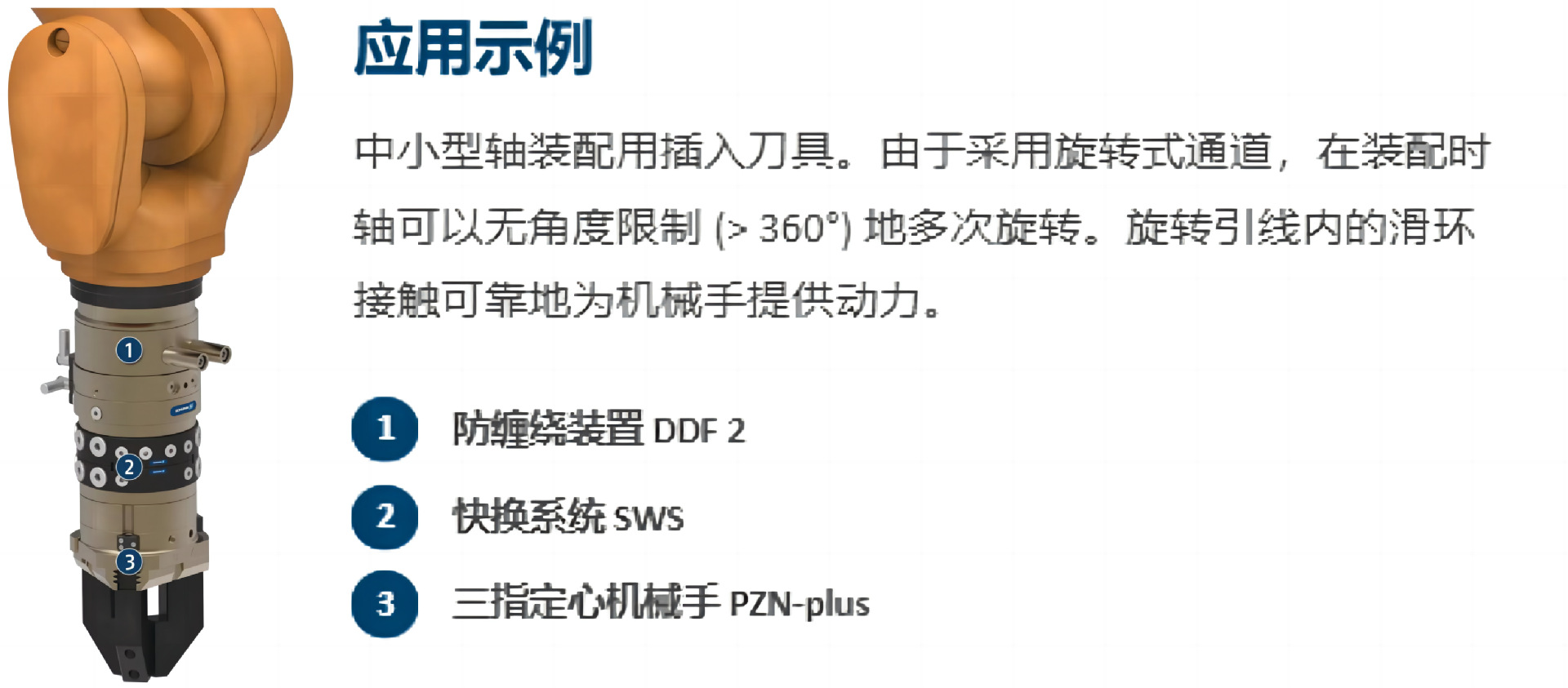

应用示例

使用说明

产品系列的常规说明

抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。

手指长度
沿主轴方向，从距基准面距离 P 处测得。在达到额定工作压力之前，适用最大允许手指长度。压力较高时，手指长度必须成比例减小至额定工作压力。

重复精度
定义为 100 个连续行程后极限位置分布。

工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。

闭合/打开时间
仅为基爪或手指的运动时间。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。

洁净室等级 14644-1:1999
5

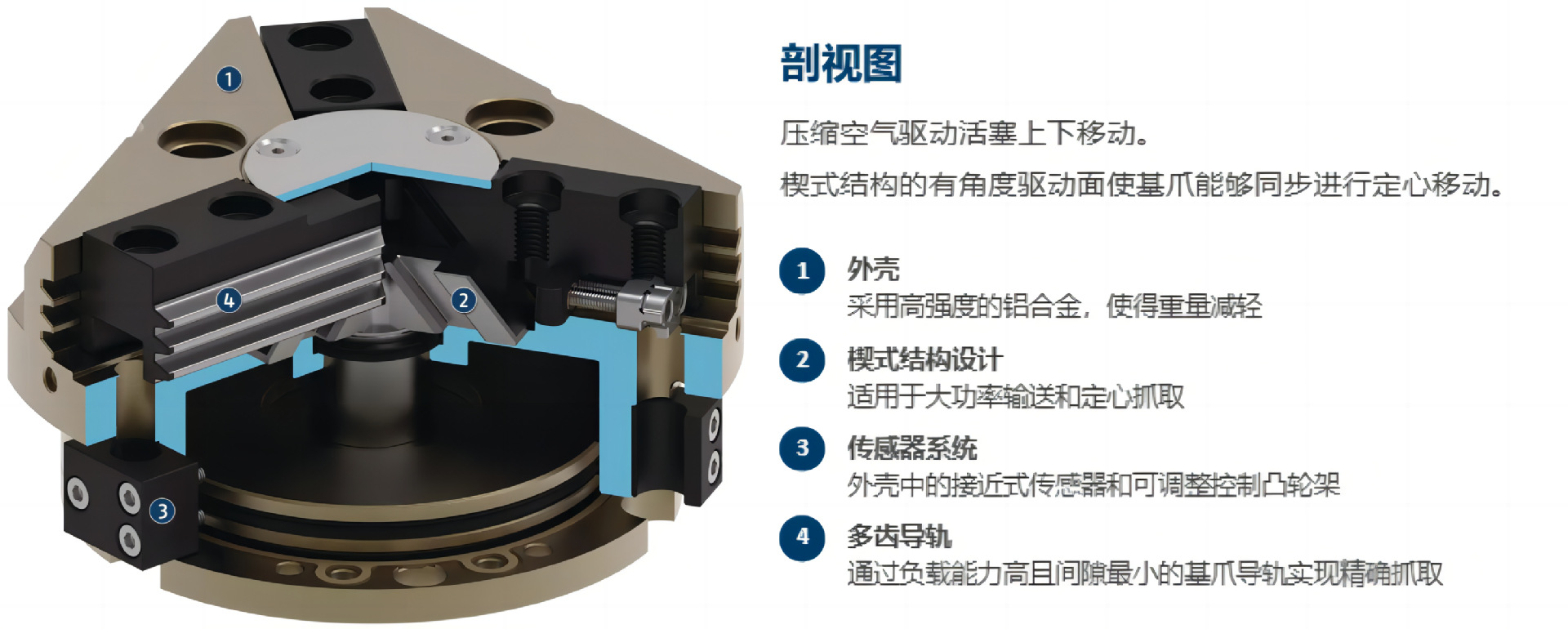

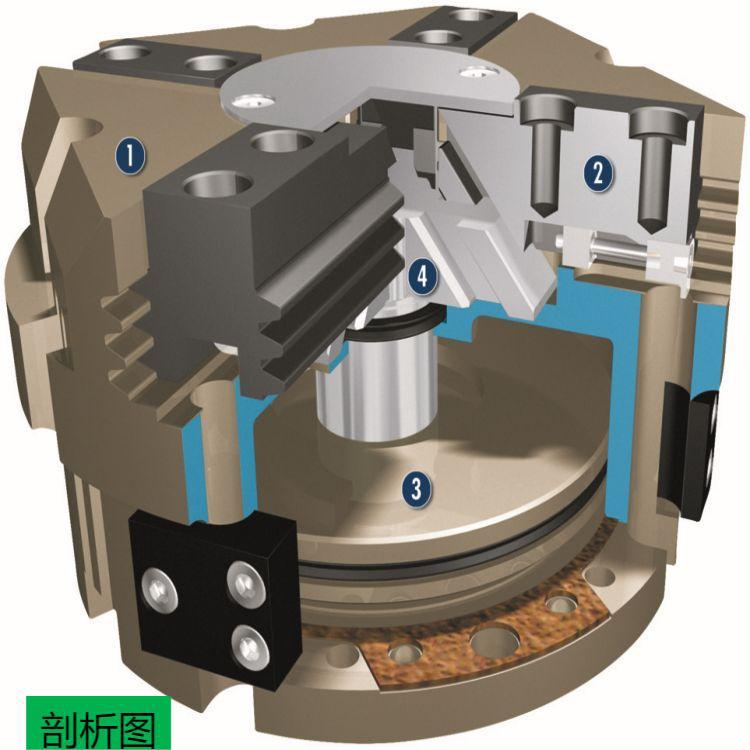

工作原理
楔式结构

外壳材料
铝合金，阳极氧化

基爪材料
钢

启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。

保修期
36 个月

使用寿命特性
根据要求

标配范围
接近开关支架、定心套、直接接口 O 型圈、装配说明书（含制造商声明的操作手册从官网下载）

抓取力保持
可通过配有机械抓取力安全装置或 SDV-P 保压阀的变型实现

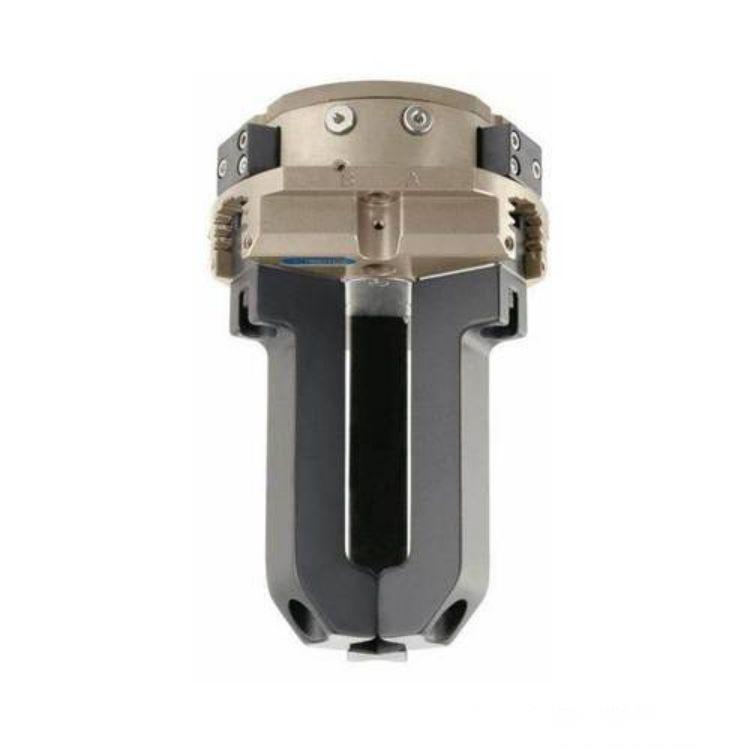

PZN-plus 40 通用型机械手

用途/应用领域

我们的标准定心机械手，用于抓取小部件、通用型和密封型三指机械手，可以安全、精确地外夹或内撑式抓取重量在几克至 100 千克以上的工件。它们适合在许多应用场合使用，从洁净车间到潜在爆炸性工作区域，从正常环境条件到高温应用场合。
机械手能够与传感器系统、特定机械手手指或中间过渡爪等附件组合使用，提高了生产效率。另外，创新的设计改进，例如多齿导轨，在与最新的生产技术结合后，能够确保稳健的可靠性，因而成为长寿命期的安全投资。

产品图片

品牌介绍

SCHUNK 是刀具和工件夹持、抓取技术和自动化技术领域的国际技术领导者。拥有 8 家工厂和 34 家直属分公司，大约 3500 名员工，以及遍布全球超过 50 个国家和地区的分销合作伙伴，保证了密集的市场。

以创新技术塑造未来——这正是 SCHUNK 的主张。为此，该家族式企业正在进一步推动产品和服务的开发和数字化，从而提高工艺流程的效率、透明度和可持续性。SCHUNK 与客户和合作伙伴并肩作战，共同面对当下和未来的挑战：携手共创更美好的明天！

凭借其开拓精神和创新实力，SCHUNK 一如既往地为客户树立起生产力优化的新标杆。使客户能够从一系列集成组件、应用和服务中获益。SCHUNK 数十年来积累了深厚的行业知识，为其在众多领域的发展奠定了基础。

在汽车、电子产品、生命科学、航空航天和物流等众多行业的完整供应链中，自动化和生产专家 SCHUNK 是客户可靠的合作伙伴。

SCHUNK 起家于劳芬/内卡，其总部也坐落于此。该公司由 Friedrich Schunk 于 1945 年在此创立，当时的 SCHUNK 还是一家机械车间。在其儿子 Heinz-Dieter Schunk 的管理下，SCHUNK 逐渐发展成为全球领先的机器人及生产系统技术供应商。目前，公司由家族第三代成员 Kristina I. Schunk 和 Henrik A. Schunk 兄妹经营。作为肩负社会责任感的雇主，SCHUNK 深深扎根于家乡地区。

对我们来说，做得更好，就是更好地为您服务。

即使在全球化时代，我们仍然高度秉持家族企业的价值观，与客户保持直接联系并承担个人责任。

我们不仅要满足客户的要求，更要超越他们的期望。我们通过施行 100% 最终控制政策，持续改进和众所周知的 SCHUNK“关爱文化”，将客户的需求转变为我们自身的需求。

SCHUNK 永远领先一步：做更多的准备去接受挑战并将理想变为现实；做更多的投资实现技术创新；更加灵活地应对未来的快速变化，并为各种任务提供解决方案。那就是我们所代表的。

想客户之所想

对我们来说，我们经营理念最重要的基石是：开拓精神、关爱文化和可靠性。

我司是德国EVG风机中国区代理，公司先后为德国杜尔涂装有限公司上海分公司上汽大众南京生产线、宝钢、首钢、太钢、鞍钢、武钢、成都东方凯特瑞催化剂有限公司、浙江美丝邦纺织集团、长春一汽蓝迪自动化工程有限公司，北京博朗德科技有限公司等客户提供了大量产品。
德国EVG风机广泛应用于：钢铁、矿山、隧道、陶瓷，化工（例如催化剂行业），汽车，纺织，造纸，食品，环保等行业。在中国大陆和台湾地区已有不计其数EVG风机在成功运行。在中国某著名的催化剂生产企业，40多台20多年前的EVG风机目前仍然稳定、高效、低噪音的顺利运行。宝钢集团（Baosteel Group），欧洲炬威冶金（Drever），台湾烨联集团（E-United），德国大众集团（VW），安德里茨（Andritz AG），蒂芬巴赫（Diefenbach）, 杜尔（Duerr），艾森曼机械（Eisenmann）, 灵格（Lingl），Novokeram, Reinhardt, Wienerberg 等国际知名企业都采用德国EVG公司的产品。
同时，我们也发挥供货渠道优势，直销欧美进口传感器，编码器，变频器，电机，泵阀，流量计，执行器，连接器，PLC等进口工控自动化产品。
1）传感器编码器：ASM ELTRA ELCO AECO EUCHNER WACHENDORFF FSG E+H WENGLOR TURCK PAUYL LEINE&LINDE HYDAC GEMCO DI-SORIC CAMILLE BAUER BAUMER HTALHEIN BAUMER HUBNER AVTRON
2）电机：SIEMENS ATB LESSON KUENLE EMOD ENGEL ALPHA
3）泵阀：BRINKMANN REXROTH HAWE KRACHT SACEMI VICKERS BELINCH
4）流体液位控制：ROEMHELD VSE MAHLE EGE BESTA
5）进口传感器，编码器，变频器，电机，泵阀，流量计，执行器，连接器，PLC等进口工控自动化产品。
上海汰慷实业有限公司愿以完善的服务、优惠的价格竭诚为广大客户服务。
主营品牌包括但不限于：
雄克schunk、索玛sommer（zimmer）、zimmer导轨钳制器、IFM易福门、倍福beckhoff、斯美沃smw-autoblock、哈雷h+l电磁阀、皮尔兹pilz安全继电器、ap760清洗剂、芬德pfinder清洗剂、麦克森maxon微型电机、施迈茨schmalz、罗姆希特roemheld、普尔世puls、grip快换装置、ipr夹爪气缸、minibooster增压器、多德dold继电器、多米诺domino线性模块、迪斯泰克destaco气缸、罗姆roehm卡盘、默克尔merkle油缸、BD-SENSORS压力变送器、贺德克hydac蓄能器皮囊、heidenhain编码器、默克尔merkle油缸、brinkmann布曼等欧洲进口工控备件。

询价注意事项：
1.请提供*列的物料编号和第二列具体型号
2.请发书面询价函（邮件，传真等），不接受口头报价。
3.如果型号不能*对上，请提供英文品牌名+具体型号+数量。
4.询价的商友请主动告知公司名称，谢谢。
