製品詳細

简介：

SKB501是基于Nordic nRF52840方案，具有性能良好，功耗低，接收灵敏度高，传

输距离远，支持SPI/UART/TWI通信协议，封装小等优点。产品能较好的嵌入到客户产品中

，同时满足客户对蓝牙产品再次快速编程需求。

与蓝牙4.2的低功耗蓝牙方案相比，nRF52840提供4倍覆盖范围、2倍传输速率

（2Mbps）的低功耗蓝牙无线连接性，nRF52840现已全面支持蓝牙5，蓝牙Mesh，并且还

集成了Thread、802.15.4、ANT和专有2.4GHz无线技术；全速USB 2.0控制器；包括四重

SPI接口的大量新外设（许多具有EasyDMA）。可广泛应用于高级可穿戴设备，虚拟和

增强现实、高性能HID控制器、智能家居和工业以及IoT物联网设备。

温馨提示：SKB501可配套Demo板一起销售，有Demo板需求请联系客服或对接业务工程师。

应用：

（1）智能家居

（2）物联网

（3）LED灯

（4）楼宇管理

（5）Beacon

（6）室内定位

（7）蓝牙网关

特征：

基于nrf52840主芯片
BLE低功耗蓝牙5.0单模协议栈
接口：UART/SPI/GPIO/IIC
UART（CTS/RTS）串口透传
拥有20通用I/O引脚
支持SPI主机/从机/主从一体
最大发射功率：+8dBm
最小发射功率：-20dBm
接收灵敏度：-96dBm
最大传输距离：200M
功耗：4.9mA@19.5dBm
休眠模式：60μA
最高波特率：115200
符合RoHS（无铅）要求

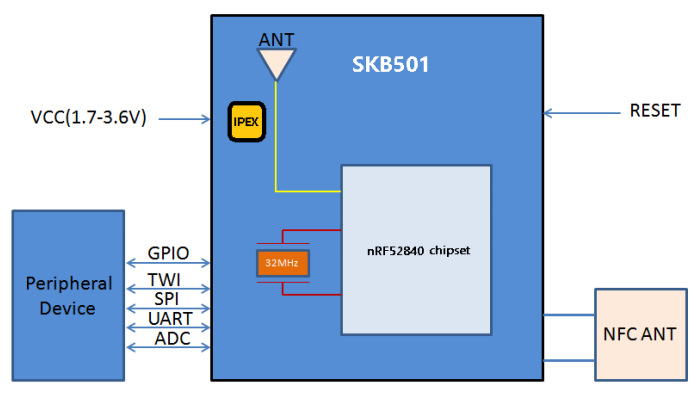

SKB501框图：

undefined

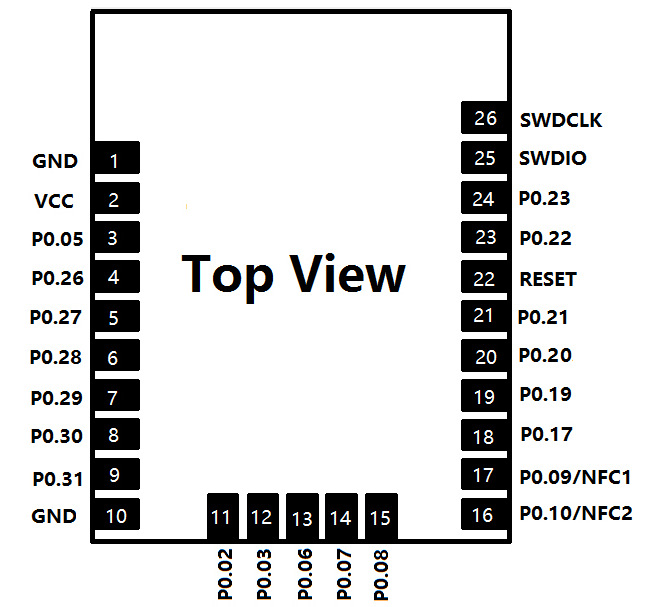

模块引脚说明：

引脚描述

Pin No.	Pin Name	Description	Remark
1	GND	Ground
2	VCC	Main Power Supply	1.7V to 3.6V
3	P0.05	Digital I/O; UART RTS	Digital I/O
4	P0.26	Digital I/O; I2C_SDA	Digital I/O
5	P0.27	Digital I/O; I2C_SCL	Digital I/O
6	P0.28	Digital I/O; Analog input	ADC/LPCOMP input 4
7	P0.29	Digital I/O; Analog input	ADC/LPCOMP input 5
8	P0.30	Digital I/O; Analog input	ADC/LPCOMP input 6
9	P0.31	Digital I/O; Analog input	ADC/LPCOMP input 7
10	GND	Ground
11	P0.02	Digital I/O; Analog input	ADC/LPCOMP input 0
12	P0.03	Digital I/O; Analog input	ADC/LPCOMP input 1
13	P0.06	Digital I/O; UART TXD	Digital I/O
14	P0.07	Digital I/O; UART CTS	Digital I/O
15	P0.08	Digital I/O; UART RXD	Digital I/O
16	P0.10/NFC2	Digital I/O;NFC2	Digital I/O;NFC2
17	P0.09/NFC1	Digital I/O;NFC1	Digital I/O;NFC1
18	P0.17	Digital I/O; SPI_CS	Digital I/O
19	P0.19	Digital I/O; SPI_CLK	Digital I/O
20	P0.20	Digital I/O; SPI_D0	Digital I/O
21	P0.21	Digital I/O; SPI_D1	Digital I/O
22	RESET	System Reset (Active low)	Reset
23	P0.22	Digital I/O; SPI_D2	Digital I/O
24	P0.23	Digital I/O; SPI_D3	Digital I/O
25	SWDIO	Hardware debug and Flash program I/O	Digital input
26	SWDCLK	Hardware Debug and Flash program I/O	Digital I/O
