SKW95 スマートホームワイヤレスルーティング WiFi モジュール、USB/UART IoT シリアルポート WiFi モジュール

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド SKYLAB

モデル SKW95

全体の寸法 33.2 x 18.7 x 3.0

データレート 1T1R 2.4GHz、150Mbps の物理層データレートをサポート

バンド 2412-2484Mhz

商品番号 SKW95

同店舗商品関連商品

工業レベル1.2m精度gps + 北斗モジュールskg123n20ns授時l 1 + l 5デュアルバンド測位モジュール

￥1,936

2.4/5gデュアルバンドwifiモジュールrtl8812プログラムusb webカメラビデオ伝送wifiモジュール

￥1,408

Gps北斗時刻モジュール小型高精度計器時間同期gnss時刻モジュール

￥1,430

WiFi bluetoothモジュールデュアルバンドSDIO WiFi UART bluetoothモジュールWiFi bluetooth共有モジュール

￥836

低消費電力シリアルwifi6 + bluetooth 2 in 1モジュールledランプ制御モジュール工業レベルwifi bluetoothモジュール

￥407

APルーティングWIFIモジュールMT7628Nモノネットワークhdビデオ伝送SKW92A

￥1,584

Wifiモジュールskw92a開発ボードskw92評価テストボードskw92 sdk開発キット

￥11,000

SKW95 スマートホームワイヤレスルーティング WiFi モジュール、USB/UART IoT シリアルポート WiFi モジュール

￥1,870

北斗デュアル周波数マルチモードタイミングおよび測位モジュール高精度抗干渉低消費電力モジュールタイミングおよび測位モジュール

￥7,040

Wi-Fi5 acデュアルバンド2.4G 5G WiFiネットワークカードモジュールは、2.0高速モードをサポートしています。

￥1,188

もっと調べます

2.4/5gデュアルバンドwifiモジュールrtl8812プログラムusb webカメラビデオ伝送wifiモジュール

￥1,408

高スループット9531ビデオ伝送wifiモジュール無線ap中継4g wifiルーターwifiモジュール

￥1,892

Af 791 4gセキュリティモジュールcat 1モノネットワーク4g wifiセキュリティ監視全ネット通信モジュール

￥1,540

UAV無線周波数モジュール10Wマルチバンドオプション900 1.5G 2.4Gなどの無人機マップ測位モジュール

￥5,852

革新的なマイクロデュアルバンドWiFiモジュール6 2.4G 5G ble bluetooth主従透過me16ws 03デュアルコア

￥1,782

QOGRISYS三频wifi模块QCC2072 BT6.0 PCIe 5.8G WiFi7模组机器人

￥1,958

Wifiビデオ伝送モジュール小体積無線画像伝送モジュールwifi内視鏡カメラモジュール

￥704

wifi無線ルーターモジュールMT7628DAN2.4GmtkルーターDTU百兆apモジュールデュアルバンド

￥770

￥415

银尔达网红dtu 4g模块物联网通信服务器上网lte边缘计算网关MQTT

￥1,298

製品詳細

产品简介

WiFi模块SKW95基于MT7688A芯片，兼容IEEE 802.11b / g / n无线协议标准，拥有

580MHz MIPS CPU主频。该WiFi模块集成了1个以太网WAN口，I2C / PCM和多个

低速IO，可作USB2.0主机。

模块硬件优势：

undefined

模块特征：

1、符合IEEE 802.11b / g / n无线协议标准。

2、1T1R 2.4GHz频段下，模块支持150Mbps PHY数据传输速率。

undefined

3、DDR2内存高达1024Mb，闪存最高可达256Mb。

undefined

4、模块支持4个LAN口和1个WAN口。

5、支持USB磁盘、USB 3G / 4G加密狗、USB摄像头等USB 2.0从机设备。

6、模块可支持24个STA代理。

7、支持接口：SD-XC，I2C，PCM，I2S（192K / 24位），PWM，SPI从机，UART

Lite，GPIO。

8、安全性：WEP64 / 128，TKIP，AES，WPA，WPA2，WAPI。

undefined

9、支持物联网网关模式和物联网设备模式。

（1）在物联网网关模式下，高性能USB2.0允许SKW95添加3G / LTE调制解调器支

持或为无线IP摄像头添加H.264 ISP；还可以连接触摸屏和BLE，Zigbee / Z-wave

和sub-1G RF，实现智能家居控制。

（2）对于物联网设备模式，该模块支持eMMC，SD-XC和USB2.0。在物联网设备

模式下，它还支持PWM，SPI从设备，第3个UART和更多GPIO。

10、符合RoHS环保要求，符合FCC，CE认证标准

11、尺寸：33.2mm（长）x 18.7mm（宽）x 3.0mm（高）

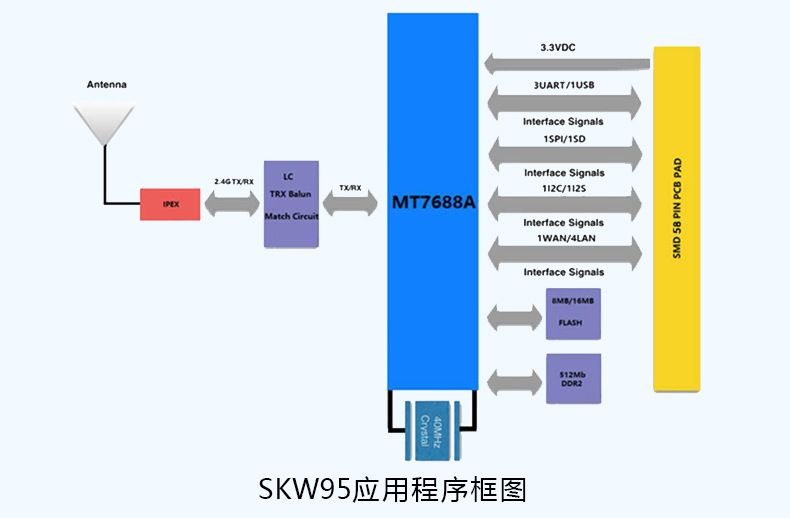

模块应用程序框图：

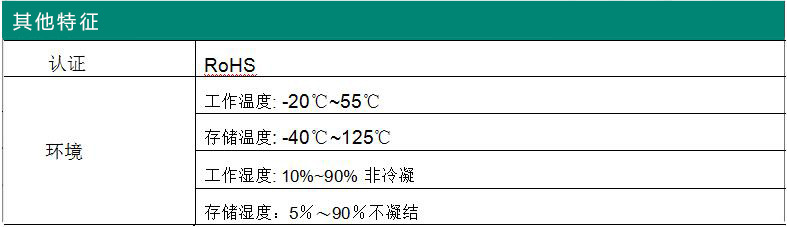

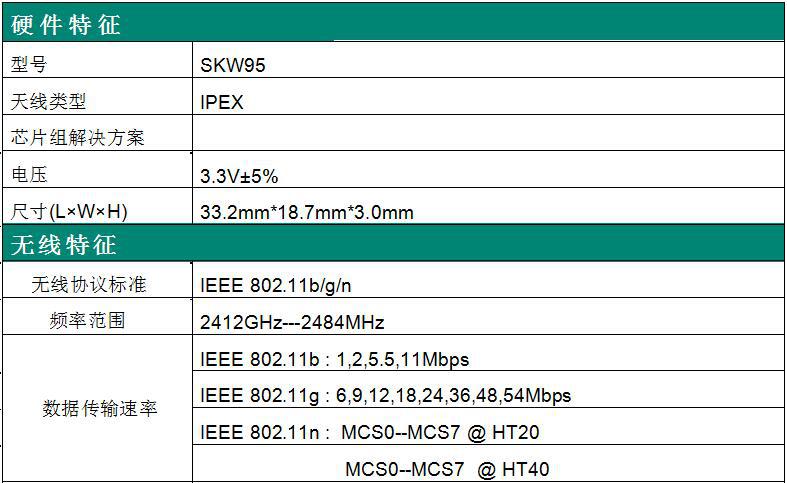

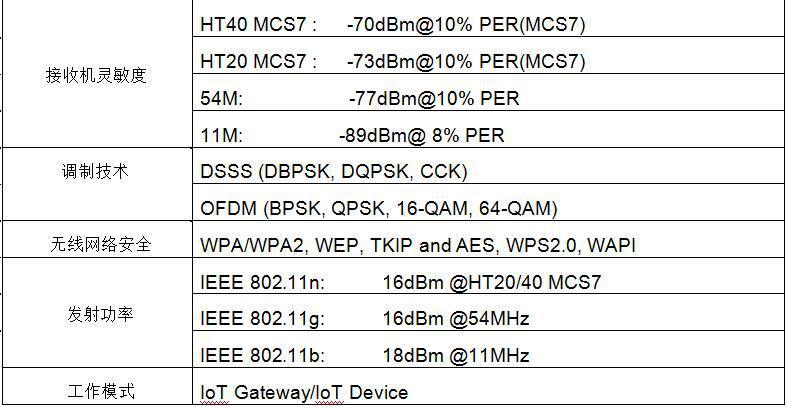

模块参数表：

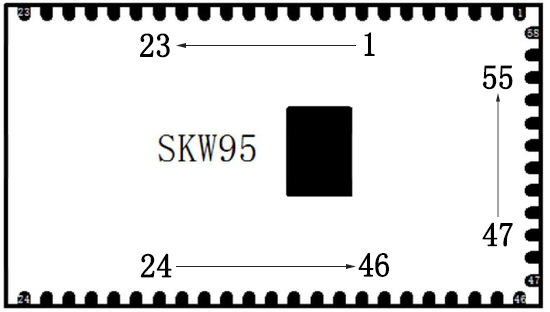

模块引脚分配和说明：

undefined

引脚号	引脚名称	引脚描述	备注
1	WAN_PORT_RX+	WAN端口	WAN_RX+
2	WAN_PORT_RX-	WAN端口	WAN_RX-
3	WAN_PORT_TX+	WAN端口	WAN_TX+
4	WAN_PORT_TX-	WAN端口	WAN_TX-
5	LAN_PORT1_TX+	以太网端口1	SPIS_CS / GPIO#14 / PWM0
6	LAN_PORT1_TX-	以太网端口1	SPIS_CLK / GPIO#15 / PWM1
7	LAN_PORT1_RX+	以太网端口1	SPIS_MISO / GPIO#16 /UART2_TXD
8	LAN_PORT1_RX-	以太网端口1	SPIS_MOSI / GPIO#17 /UART2_RXD
9	LAN_PORT2_RX+	以太网端口2	GPIO#18 / PWM0 / SD_D7
10	LAN_PORT2_RX-	以太网端口2	GPIO#19 / PWM1 / SD_D6
11	LAN_PORT2_TX+	以太网端口2	GPIO#20 / PWM2 /UART2_TXD / SD_D5
12	LAN_PORT2_TX-	以太网端口2	GPIO#21 / PWM3 /UART2_RXD / SD_D4
13	LAN_PORT3_TX+	以太网端口3	SD_WP / GPIO#22
14	LAN_PORT3_TX-	以太网端口3	SD_CD / GPIO#23
15	LAN_PORT3_RX+	以太网端口3	SD_D1 / GPIO#24
16	LAN_PORT3_RX-	以太网端口3	SD_D0 / GPIO#25
17	LAN_PORT4_RX+	以太网端口4	SD_CLK / GPIO#26
18	LAN_PORT4_RX-	以太网端口4	SD_CMD/ GPIO#27
19	LAN_PORT4_TX+	以太网端口4	SD_D3 / GPIO#28
20	LAN_PORT4_TX-	以太网端口4	SD_D2 / GPIO#29
21	USB+	USB数据引脚Data +	USB_D+
22	USB-	USB数据引脚Data-	USB_D-
23	GND	接地	GND
24	GND	接地	GND
25	3.3VD	3.3V输入800mA	+3.3V
26	3.3VD	3.3V输入800mA	+3.3V
27	GND	接地	GND
28	NC	未连接
29	REF_CLKO	I2S_MCLK输出	WPS_LED /I2S_MCLK /GPIO#37
30	PERST_N	PCIE重置
31	WDT_RST_N	WPS/工厂设置按钮按键	WDT_RST_N /I2S_MCLK /GPIO#38/O, IPU
32	P4_LED	LAN_PORT4_LED	P4_LED_N / GPIO#39
33	P3_LED	LAN_PORT3_LED	P3_LED_N / GPIO#40
34	P2_LED	LAN_PORT2_LED	P2_LED_N /GPIO#41
35	P1_LED	LAN_PORT1_LED	P1_LED_N/ GPIO#42
36	P0_LED	WAN_PORT_LED	P0_LED_N / GPIO#43
37	PORET_N	开机重启	HW_RESET_N#
38	UART_TXD1	UART1串行数据输出	UART1_TXD / GPIO#45 / O,IPU
39	UART_RXD1	UART 1串行数据	UART1_RXD / GPIO#46
40	I2S_DI	I2S数据输入	I2S_SDI/GPIO#0/PCMDRX
41	I2S_DO	I2S数据输出	I2S_SDO/GPIO#1/PCMDTX/IPD
42	I2S_WS	I2S字选择	I2S_WS/GPIO#2/PCMCLK
43	I2S_CLK	I2S时钟	I2S_CLK/GPIO#3/PCMFS
44	GND	接地	GND
45	ANT	RF ANT
46	GND	接地	GND
47	GPIO0	通用I/O端口	POWER_ON# / GPIO#11/IPD
48	I2C_SCLK	I2C时钟	I2C_SCL(PU 2K2) / GPIO#4
49	I2C_SD	I2C数据	I2C_SDA(PU 2K2) / GPIO#5
50	SPI_CS1	SPI芯片选择1
51	SPI_CLK	SPI时钟
52	SPI_MISO	SPI主输入/从机
53	SPI_MOSI	SPI Master
54	SPI_CS0	SPI芯片选择0
55	UART_TXD0	UART0仅用于调试	UART0_TX / GPIO#12 / O,IPD
56	UART_RXD0	UART0仅用于调试	UART0_RX / GPIO#13
57	WLED_N	无线LED	WLED_N / GPIO#44
58	NC	未连接

该WiFi模块应用：

undefined
