マンガン亜铅フェライトpc40ハイパワー磁気リング磁気コア高周波トランス磁気リングh102x65x20

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

品名マンガン亜鉛フェライト

貨物番号 H102 * 65*20

飽和磁気感応強度 300

初期透磁率 2300

長方形比 0.94

頑固な力 13

残留磁気 120

キュリー温度 230

密度 4.8

ブランド鑫明達

仕様 102*65*20,102*65*10

飽和磁束密度 510

製品単価 18.00

同店舗商品関連商品

新明達磁気リング干渉防止ニッケル亜鉛フェライト磁気リング留め具 EMI/EMC周波数変換器磁気リング磁気コア

￥11

鑫明達フェライト磁気コア耐ノイズrh磁気ループ磁気通信vgaデータケーブル磁気ループrh17.5x20x9.5

￥0

鑫明達磁気リング耐ノイズ組立式フェライト磁気リングニッケル亜鉛鉄粉芯磁気リングバックル磁気リング内7

￥14

鑫明達牌軟磁性磁石磁石/スナップ式ニッケル亜鉛磁石emc磁石内径5mmスポット

￥11

組み立て式磁気リングボタン式フェライト磁石コア磁気リングニッケル亜鉛シールド磁気リング耐ノイズ内9mm

￥18

取り外し可能な磁気リング内径15mm耐ノイズクリップ式シールド磁気リングニッケル亜鉛スナップ式消磁リング

￥33

フェライトコアpc40材スイッチング電源コアパワーコア変圧器コアei50

￥99

鑫明達耐ノイズ磁気ループボタン式ni-znフェライト磁気ループ磁気コアvgaシールド磁気ループ内13mm

￥33

鑫明達マイクロプッシュ式電磁石xdy0946直流フレーム式電磁石24v吸引力500g

￥440

Y30フェライト強力吸鉄石リング永久磁石長方形大型磁石すくい磁石

￥17

もっと調べます

製品詳細

产品介绍

- 产品信息
- 名称：锰锌铁氧体
- 品牌：鑫明达
- 系列： H
- 型号：102x65x20
- 导磁率： 2300
- 产品特点
- 1)PC40具有低磁芯损耗，高饱和磁通密度。
- 应用
- 广泛应用于各类开关电源变压器及扼流圈中。

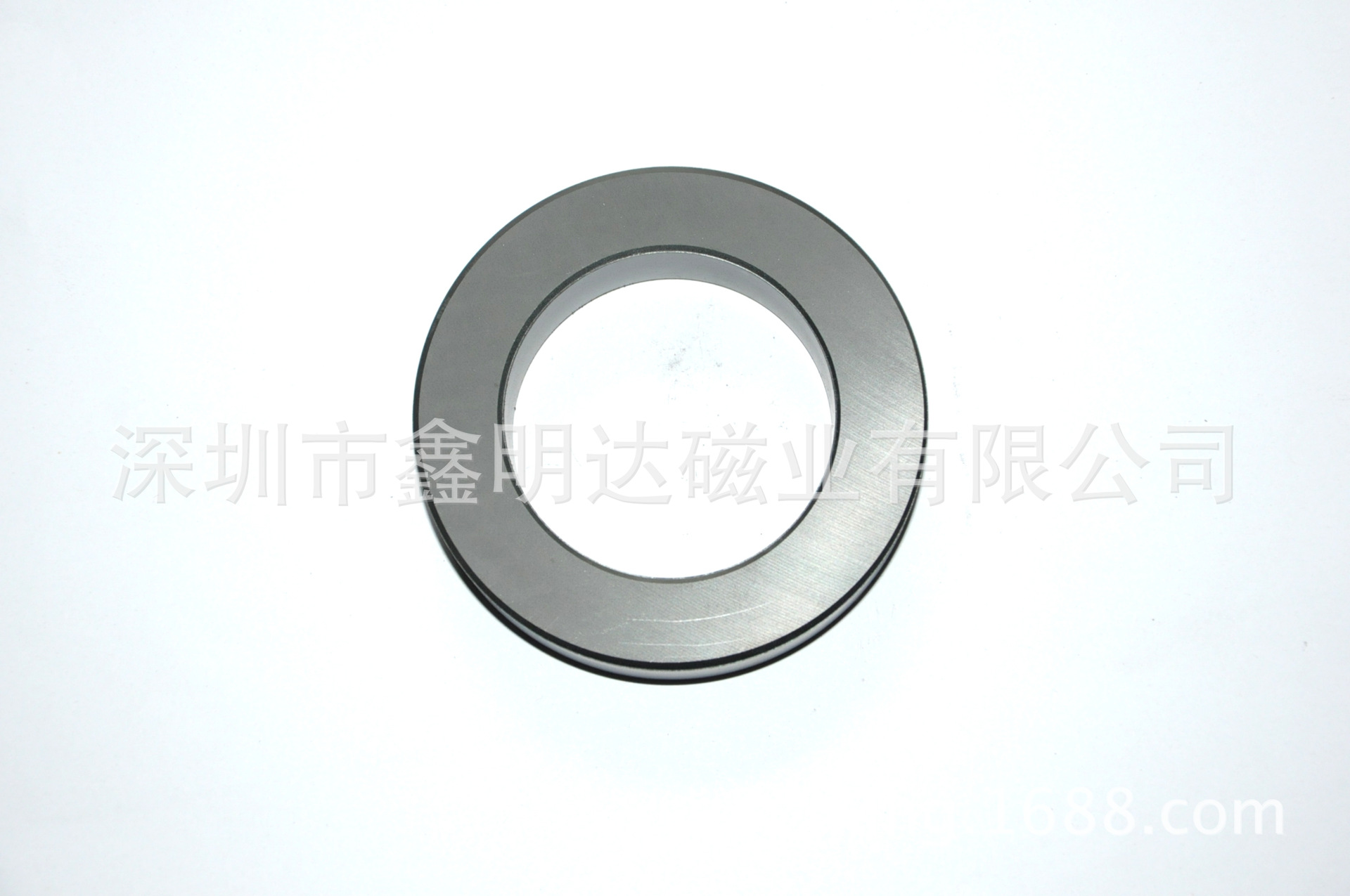

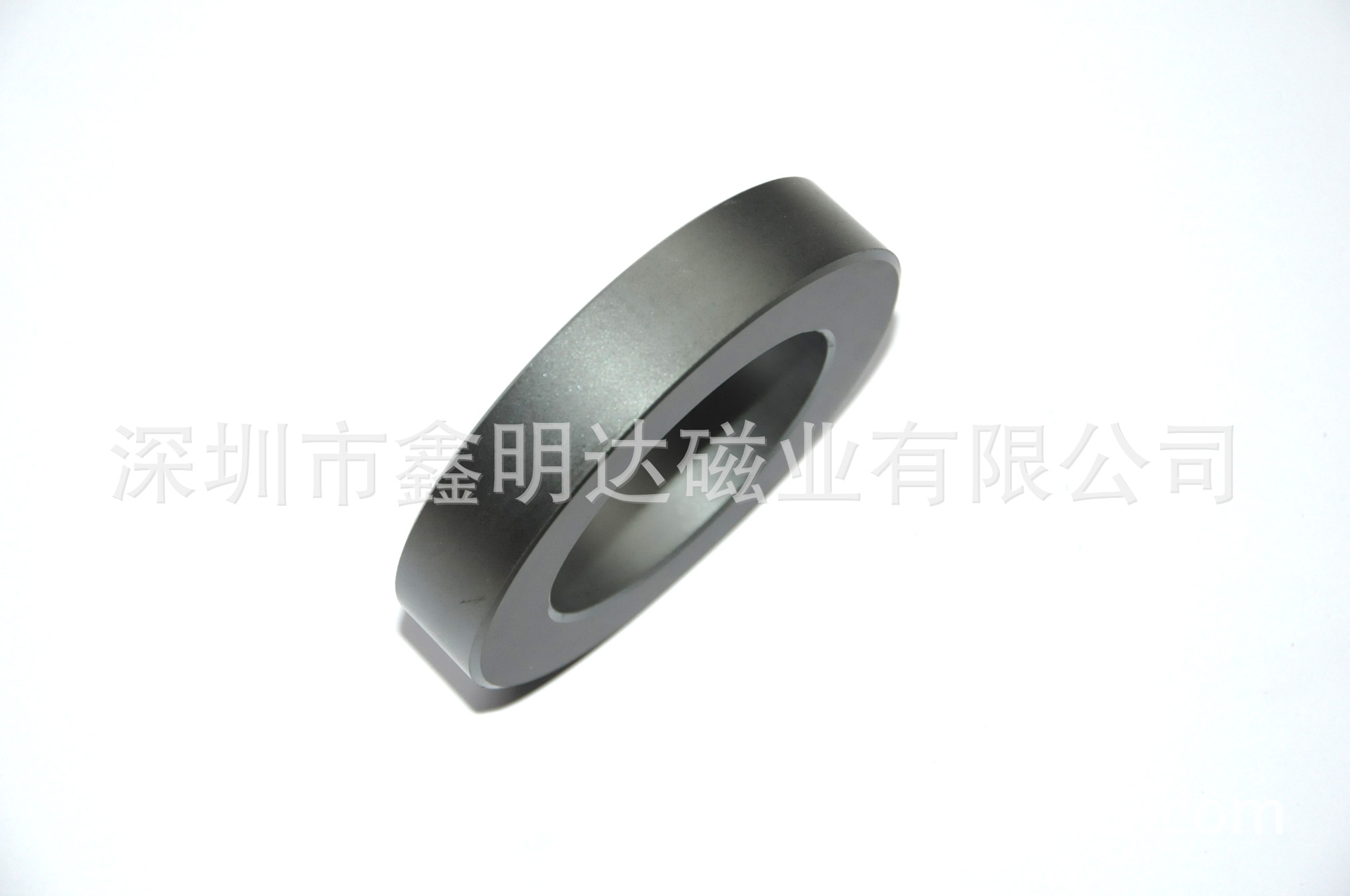

产品实拍图

点击输入文字描述

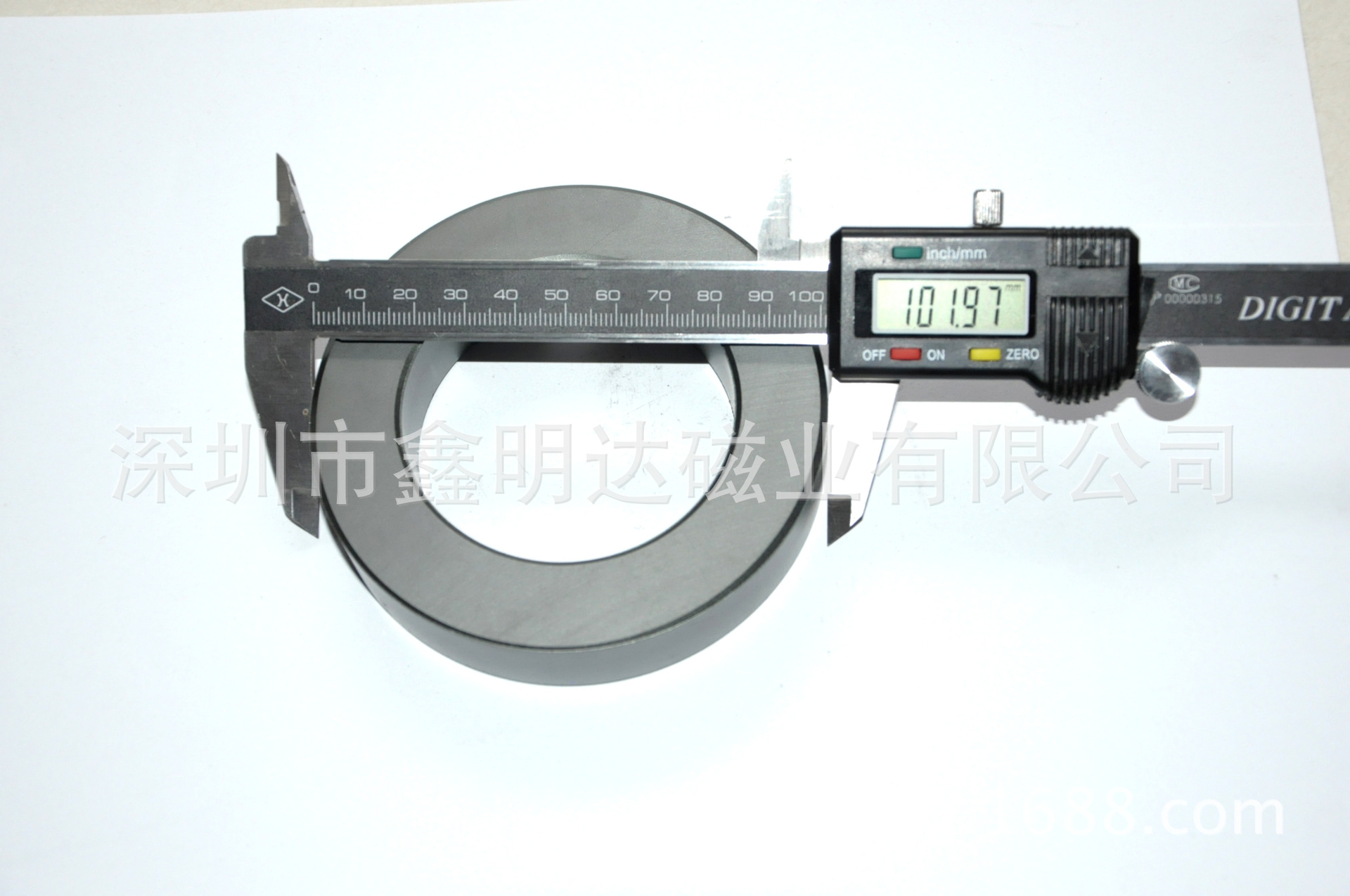

磁环尺寸

H Core

单位：mm

型号	直径mm)	宽(mm)	内(mm)	备注
H118	118	22	80
H124	124	40	60
H85 H63 H47	85 63 47	20 20 15	55 38 27

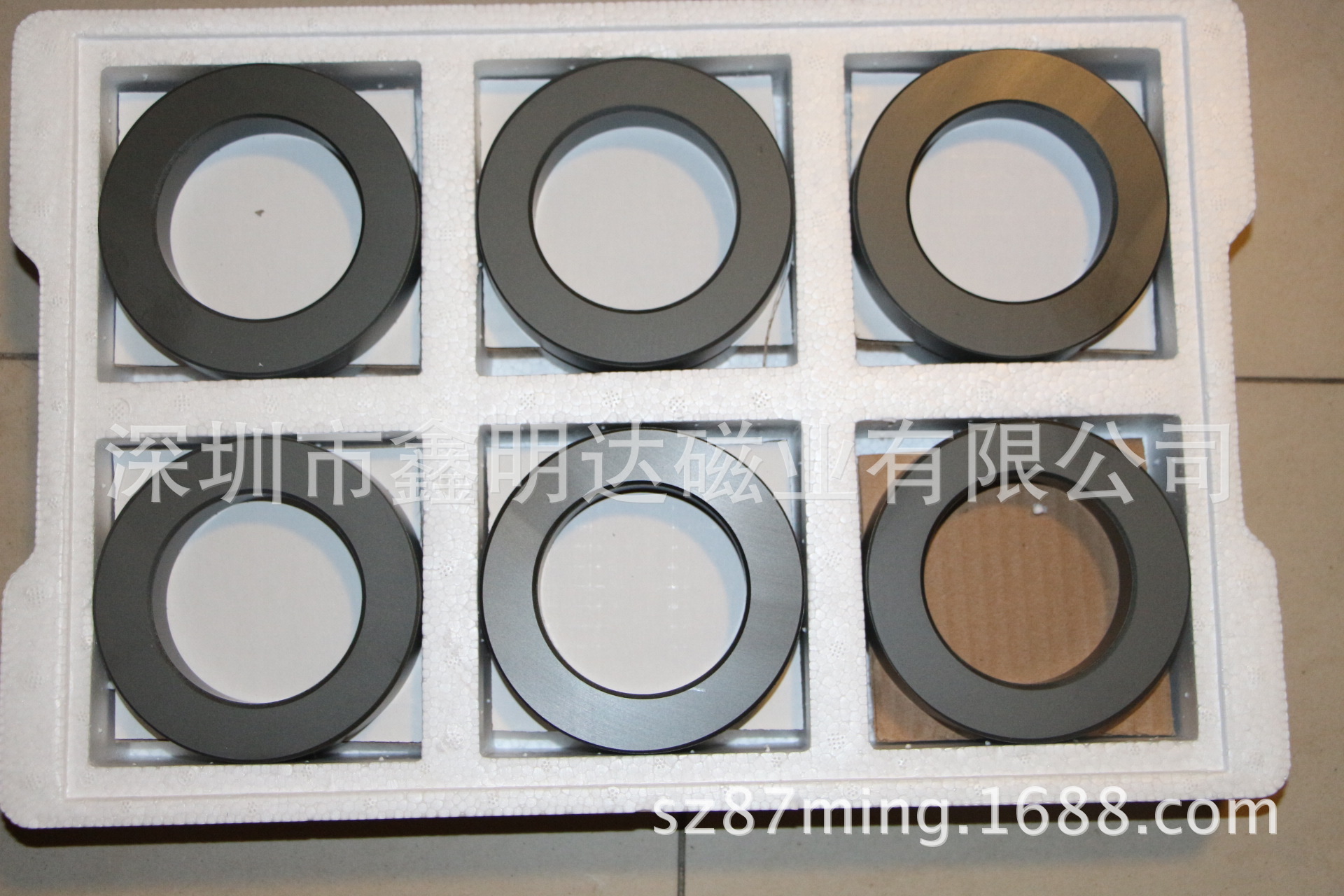

产品包装图

一层12只
一件36个

铁氧体磁芯简介

铁氧体磁芯是主要由铁(Fe)，锰(Mn)，和锌(Zn)3种金属元素组成，通常被称为锰锌铁氧体。环形铁氧体磁芯由于没有气隙，且截面积一致，因此磁效应很高。

铁氧体磁环有非常多的规格尺寸，根据磁环的材质的不同，可供选择，而且可以使用不同的涂层简化绕制并提高击穿电压。

铁氧体磁芯是由致密匀质的陶瓷结构非金属磁性材料制成,有低矫顽力，亦称为软磁铁氧体。它由氧化铁(Fe2O3)和一种或几种其他金属（例如锰，锌，镍，镁）的氧化物或碳酸盐化合物组成。铁氧体原料通过压制，后经1300度C高温烧结，最后通过机器加工制成满足应用需求的成品磁芯,相比于其他类型的磁性材料，铁氧体的优点是磁导率很高，并且在广泛的频率范围内具有高电阻和涡流损耗小等优势。这些材料特性使得铁氧体成为制造高频变压器，宽带变压器，可调电感器和其他从10kHz到50MHz的高频电路等应用的理想材料。

2使用

铁氧体磁芯上绕上线圈可制成电感器或变压器，它们广泛用于仪器仪表，通信设备和家用电器中。铁氧体磁芯的材料牌号较多，几何形状也繁多，有柱形、工字形、帽形、单孔、双孔、四孔、 U 形、罐形、 E 形、 EI 形， EC 形、 RM 形， PQ 形、 EP 形，见附图所示。每一种形状的磁芯自成一系列，供用户选用。铁氧体磁芯的选择范围很广，可以依照不同磁性参数，来选择不同的材料和形状由于在高频率下的低磁损，它们广泛用于开关模式电源(SMPS)，射频(RF)变压器和电感器。各种形状和尺寸的铁氧体磁芯应用于高频电源和高质量通信市场的电感器，脉冲变压器，高频变压器，和噪音滤波器等。铁氧体的最大特点是高渗透性，良好的温度特性，和低衰减率。

3具体数据

在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大，而且 Q 值（品质因数）也高。如 Gu － 22×13 罐形磁芯，用它制成 4mH 的电感器时，只要绕 43 匝线圈就行了，如不用罐形磁芯，改为空心线圈，需绕 600 匝才能得到 4mH 的电感器。由此可见，使用了磁芯后，可大大缩小电感器或变压器的体积。

铁氧体磁芯化学成份

铁氧体又称铁淦氧或磁性瓷。为一类非金属磁性材料。是磁性的三氧化二铁与其他一种或多种金属氧化物的复合氧化物（或正铁酸盐）。铁氧体有磁性，在高频时会较高的磁导率（比金属磁性材料高）；其电阻率比金属磁性材料大得多，还有较高的介电性能。
铁氧体磁性材料按其矫顽力（使已磁化的铁磁质失去磁性而必须加的与原磁化方向相反的外磁场强度）和用途可分为软磁、硬磁、旋磁、矩磁、压磁五类。软磁铁氧体在较弱磁场下易磁化也易退磁，如锰锌铁氧体Mn-ZnFe2O4和镍锌铁氧体Ni-ZnFe2O4，结构为尖晶石型；主要做各种电感元件，如滤波器、变压器、天线等的磁芯和录音、录像机的磁头。硬磁铁氧体磁化后不易退磁，能长期保留磁性，如钡铁氧体 BaFe12O17，结构大多为磁铅石型；主要用作恒磁源，在电讯、电声、电表、电机工业中可代替铝镍钴系硬磁金属材料。旋磁铁氧体也称微波铁氧体，如镍铜铁氧体Ni-CuFe2O4和钇石榴石铁氧体3M2O3·5Fe2O3（M为三价钇、钐、钇等希土离子），用于雷达、导航、遥控等电子设备中。矩磁铁氧体有矩形磁滞回线，如锂锰铁氧体Li-MnFe2O4等，一般用作记忆元件，用于电子计算机存储器中。压磁铁氧体磁化时，能在磁场方向作机械伸长或压缩，如镍锌铁氧体Ni-ZnFe2O4、镍铜铁氧体Ni－CuFe2O4等，一般作磁致伸缩元件，用于超声波换能器等。

铁氧体磁芯的应用领域

铁氧体包括硬磁铁氧体和软磁铁氧体，是非常重要的一类磁性材料，铁氧体磁芯的应用还是相当得广泛的，主要应用于电子信息产业，产品为应用于电子变压器，电感器、扼流圈等器件中的磁元件。
随着LED绿色照明、风能、太阳能、3G、电子书、智能掌机、智能电网、物联网等新兴应用领域的开拓

企业介绍

鑫明达磁业是一家生产,销售,科研及信息服务为一体的磁性材料企业,具有十余年行业经验。

鑫明达主要分两大部门(1)软磁部(2)永磁部：；软磁包括T CORE(磁环), RH CORE(磁通),FS CORE(排线扁磁环),BF CORE(带胶壳磁环),R CORE(棒形磁芯),RNS CCORE(两半式)RID CORE(双孔磁珠) RHW CORE（插件磁珠）等。主要应用于电脑连接器、VGR连接线、数码相机、变压器、滤波器到电子插件，鑫明达生产线能满足任何磁芯方面专业应用的需求。EMI到变压器用磁芯都是经过严格质量控制与高效成本节经的产品。每一种产品都经过严格专业测试，性能保证，确保能阻止感应器和放射器传出的虚拟信号及抑制RF信号。

永磁包括：铁氧体永磁（Ferrite Magnet）、钕铁硼(稀土)永磁（NdFeB Magnet）钐钴磁铁（Samarium cobalt magnet）和橡胶磁铁（Rubber Magnet）。广泛应用于电声、电机、玩具、礼品盒、医疗器械、磁悬浮、五金塑胶、电动汽车、风力发电，航天技术等高科技领域。公司可生产N33-N50.N33H-N40H、N33EH-N40EH N33SH-N40SH等不同档次性能的产品，规格从φ1-φ150的圆形、圆环及各种方块、等形状并可根据产品工作环境的要求对其表面可进行电镀或涂覆处理，如镀锌（彩锌、黑锌）、镀镍、镀金及涂覆环氧等。

公司注重环保，所有的产品经SGS机构确认，达到欧盟指令的ROHS标准和SONY绿色伙伴要求（无论是生产设备的配置还是生产工艺都要求做到绿色、环保、节能减排）。
质量是我们一贯的宗旨，用户的满意是我们一贯的追求。鑫明达全力研发提高产品性能以生产高品质，低成本之产品来满足客户的需求。高起点、速度、效率、质量是我们新世纪的发展方针。放眼世界，展望未来，鑫明达人将与新老客户携手合作。

企业证书

环保报告

REACH168项

购买须知

1、厂家货源正品

承诺所有产品均为正品
2、关于尺寸

买家在收到货后有任何问题可随时联系客服,如果收到货物之后发现有质量问题需退换者,请先联系客服,经客户确认后无条件接受退换货.退回时请写明ID号和订单编号并且说明退换货的原因,以便客服第一时间处理您的事情,产品退回的运费请买家先行垫付,本店不接受到付条件,到付一律拒签.
3、关于颜色

本店商品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近，因电脑显示器的色彩对比度和色温等都有差异等等。
4、关于客服

如您的咨询没能及时回复，可能是当时咨询量过大或是系统故障。
5、关于售后

买家签收货货七天内,如对产品不满意,在不影响卖家二次销售的前提下,支持退换货的理由.因产品生产批次不同,外观有所稍微改动或者有少许的刮痕,不作为退换理由.
6、关于发货

我们的的件默认韵达、天天快递、百世快递，重货默认的是佳吉、安能物流若物流不到（偏离物流送货范围）所在的地区我们选离亲最近的物流发货，需亲提一下货。需享受送货上门服务，需额外支付送货上门费，请知悉！
