鑫明達磁気リング耐ノイズ組立式フェライト磁気リングニッケル亜鉛鉄粉芯磁気リングバックル磁気リング内7

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

品名ニッケル亜鉛フェライト

貨物番号 Bf0730

飽和磁気感応強度 330

初期透磁率 850

長方形比 0.95

頑固な力 150

残留磁気 15

キュリー温度 110

密度 4.8

ブランド鑫明達

仕様 16*30*7

製品単価 0.60

同店舗商品関連商品

鑫明達磁気リング耐ノイズニッケル亜鉛フェライト磁気リングEMI/EMCインバータ磁気リング磁気コアスポット

￥11

鑫明達フェライト磁気コア耐ノイズrh磁気ループ磁気通信vgaデータケーブル磁気ループrh17.5x20x9.5

￥0

鑫明達磁気リング耐ノイズ組立式フェライト磁気リングニッケル亜鉛鉄粉芯磁気リングバックル磁気リング内7

￥14

鑫明達牌軟磁性磁石磁石/スナップ式ニッケル亜鉛磁石emc磁石内径5mmスポット

￥11

組み立て式磁気リングボタン式フェライト磁石コア磁気リングニッケル亜鉛シールド磁気リング耐ノイズ内9mm

￥18

インバータ磁気リング抗干渉フィルタシールド磁気リングニッケル亜鉛フェライト磁気コアEMI/EMC磁気リング

￥1

取り外し可能な磁気リング内径15mm耐ノイズクリップ式シールド磁気リングニッケル亜鉛スナップ式消磁リング

￥33

フェライトコアpc40材スイッチング電源コアパワーコア変圧器コアei50

￥99

鑫明達耐ノイズ磁気ループボタン式ni-znフェライト磁気ループ磁気コアvgaシールド磁気ループ内13mm

￥33

鑫明達マイクロプッシュ式電磁石xdy0946直流フレーム式電磁石24v吸引力500g

￥440

もっと調べます

製品詳細

产品介绍

- 产品信息
- 名称：抗干扰磁芯
- 品牌：鑫明达
- 系列： BF
- 型号：BF0730
- 颜色：黑色灰色(默认黑色)
- 产品特点
- 1)使用非常方便，直接套在需要滤波的电缆上即可。

  2)不像其它滤波方式那样需要接地，因此对结构设计、线束没有特殊的要求。

  3)作为共模扼流圈使用时，不会造成信号失真，这对于传输高频信号的导线而言非常可贵。

  卡扣式磁环与普通铁氧体的最大区别在于它具有很大的损耗，用这种卡扣式磁环制作的电感，其特性更接近电阻。它是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体时，电磁能量以热的形式耗散掉。

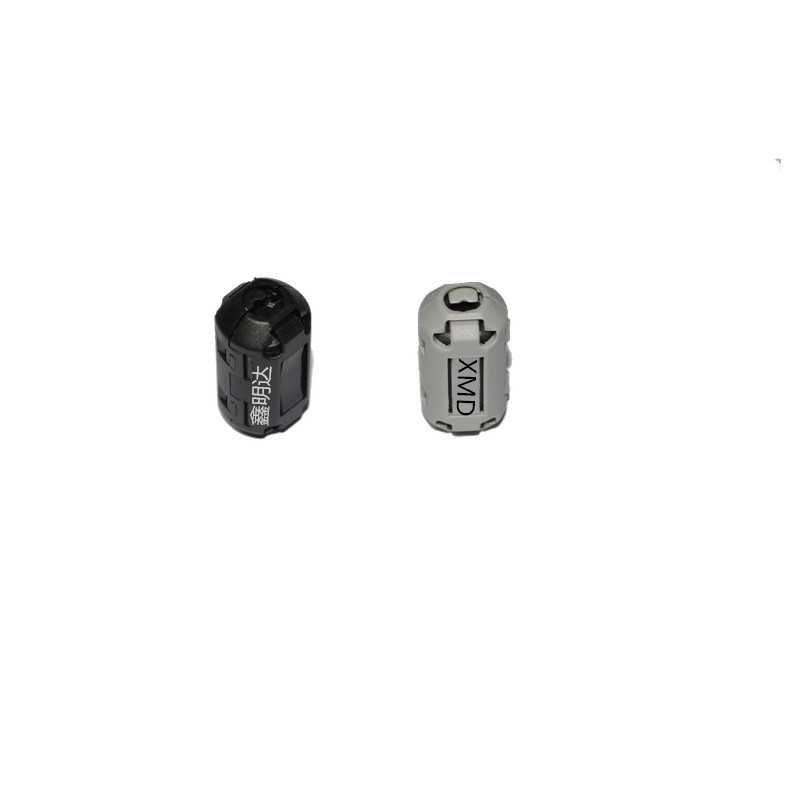

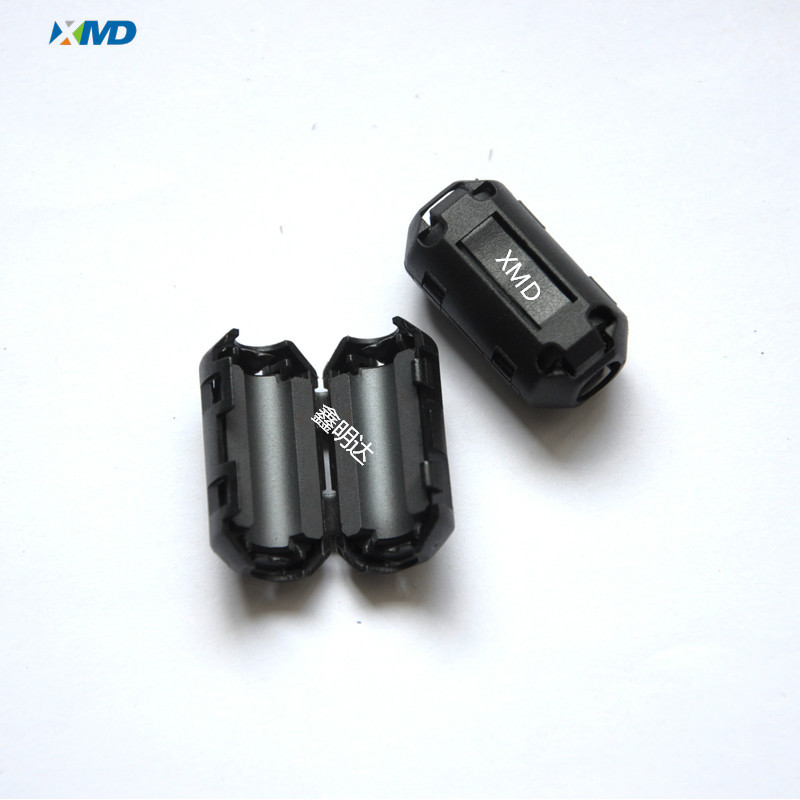

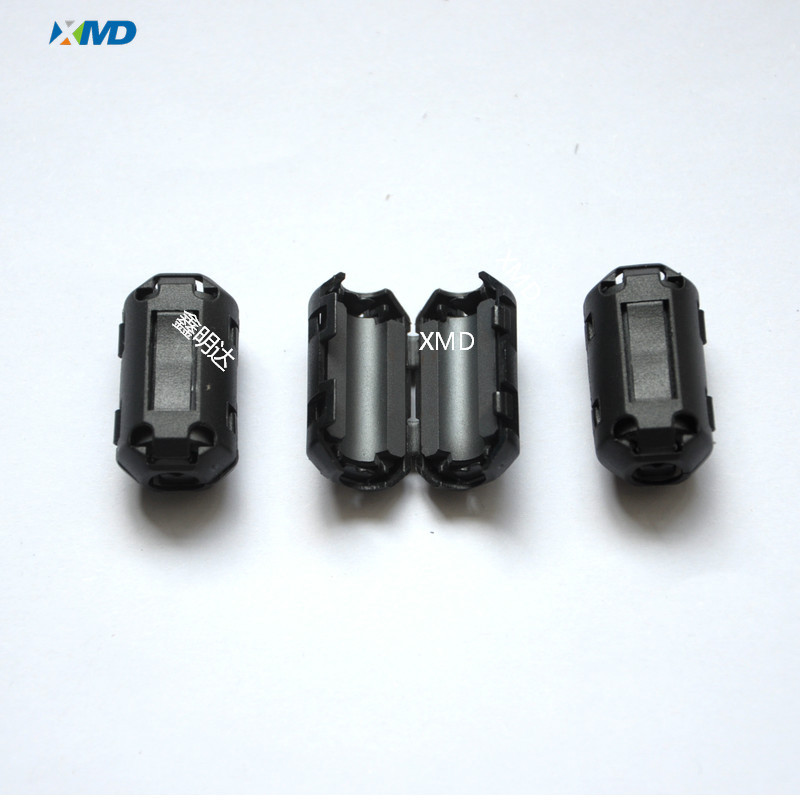

产品实拍图

点击输入文字描述

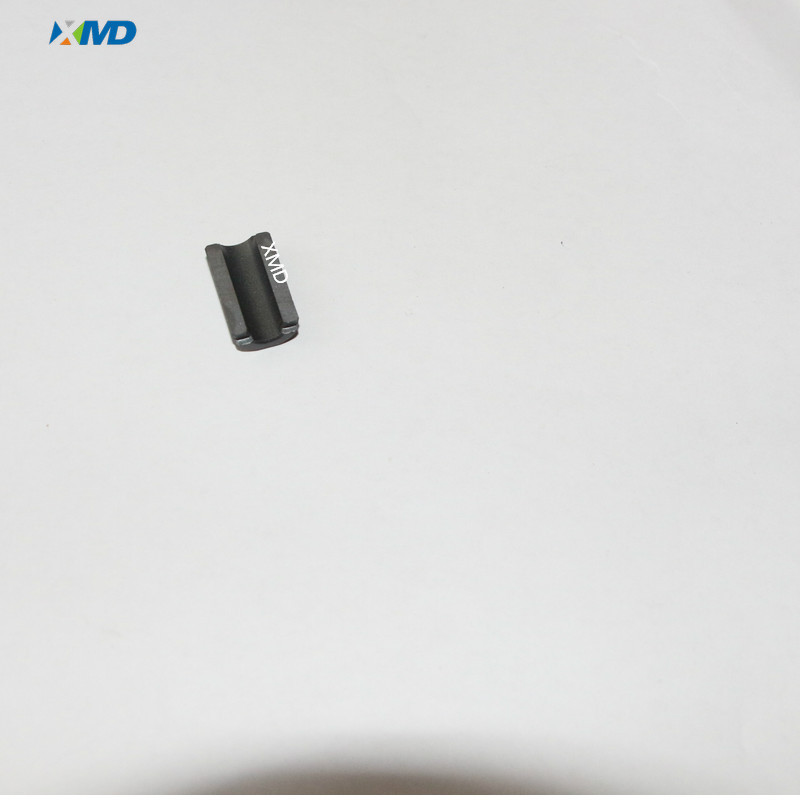

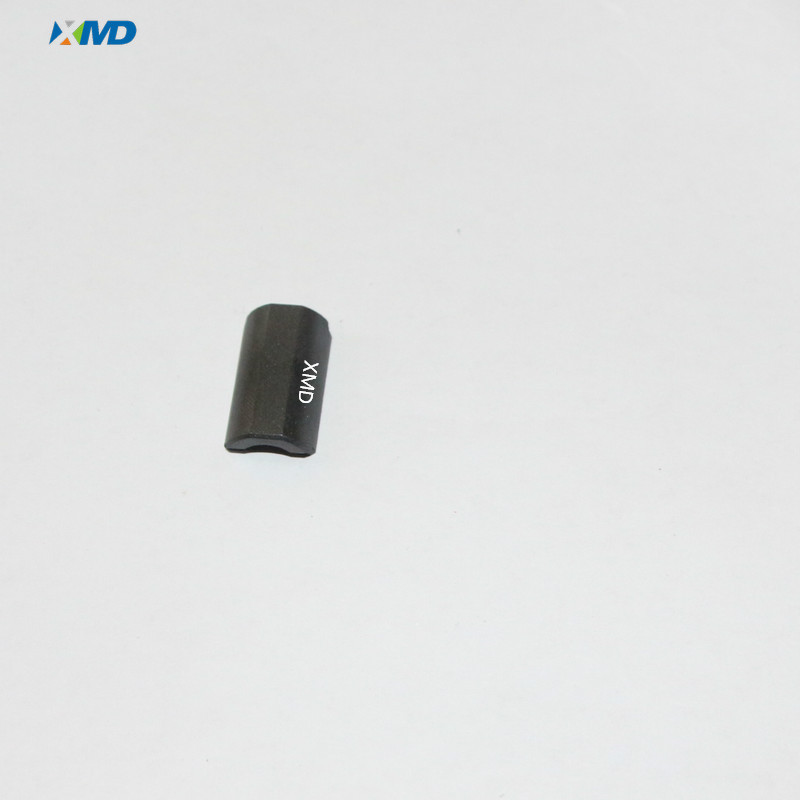

磁芯特写图

尼龙树脂/俗称PA66(

undefined

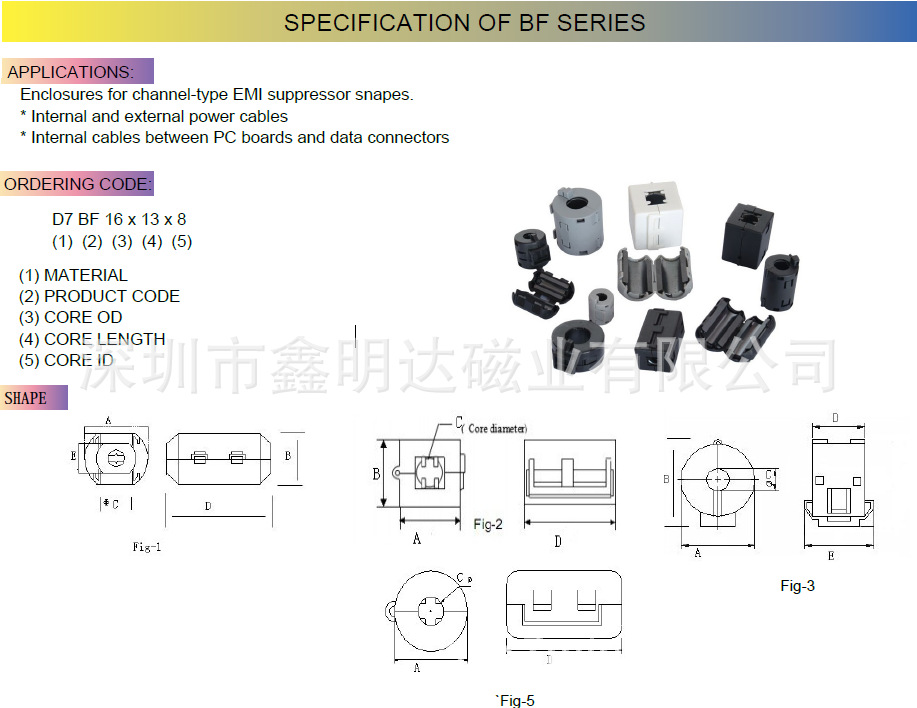

磁环颜色系列图

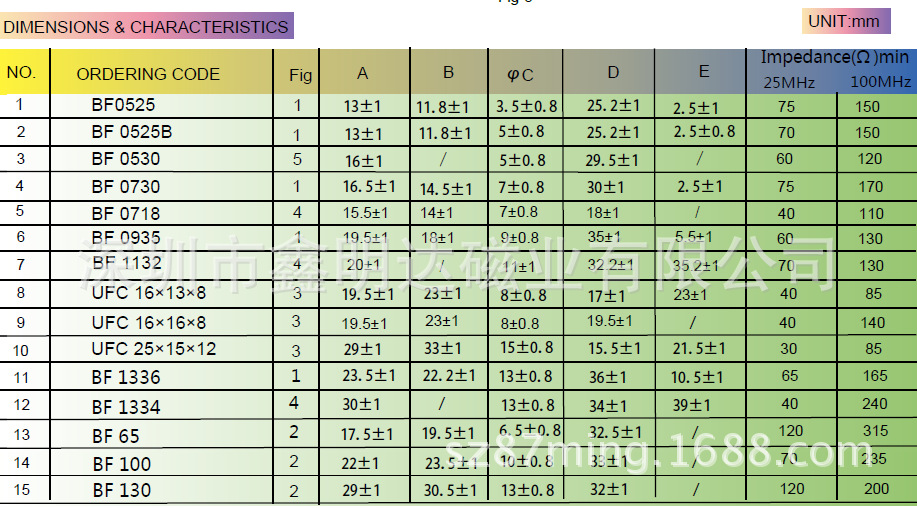

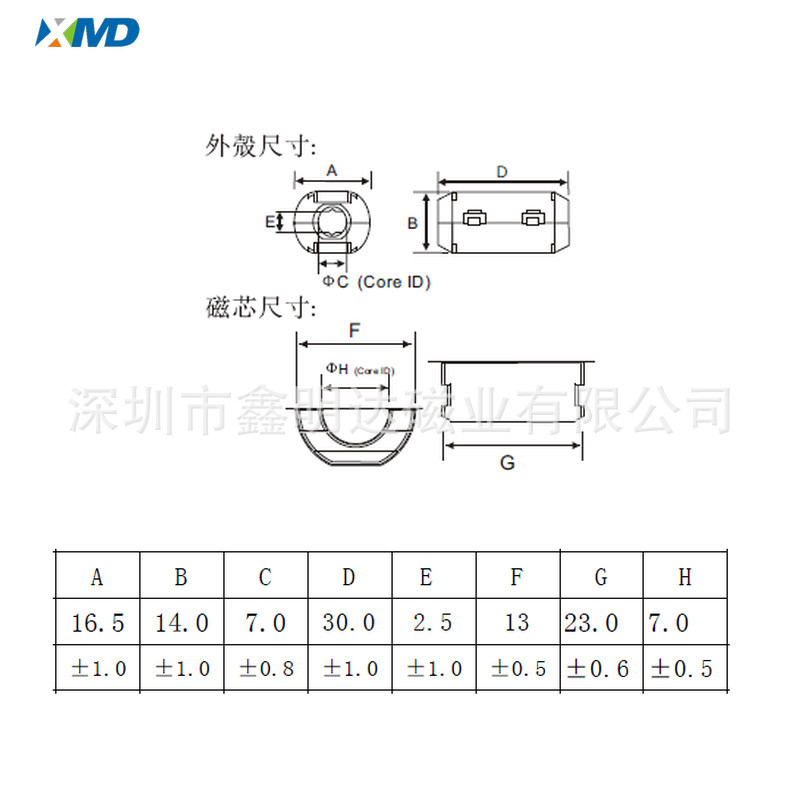

磁环尺寸参考图

REACH168项报告

a_副本

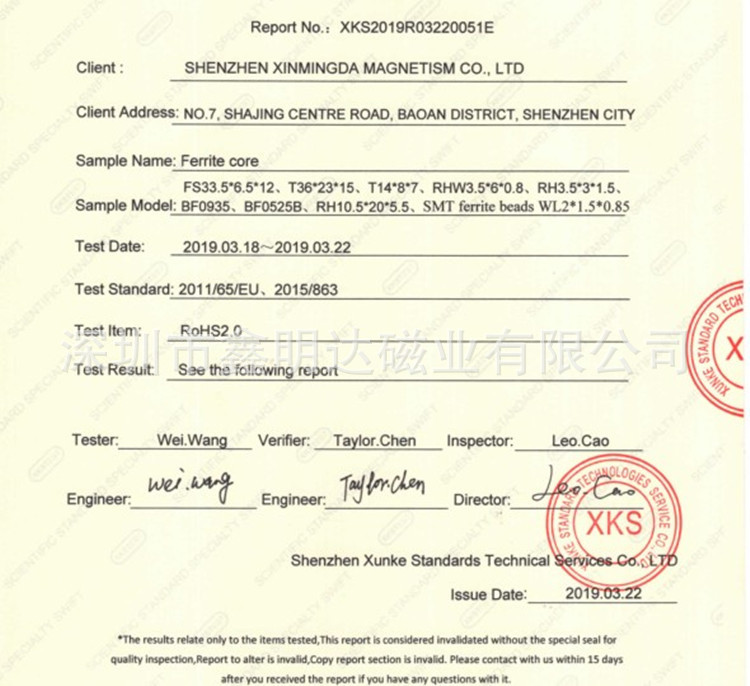

RoHS环保报告

以上报告详细资料联系客服

买点1

买点2

18_副本

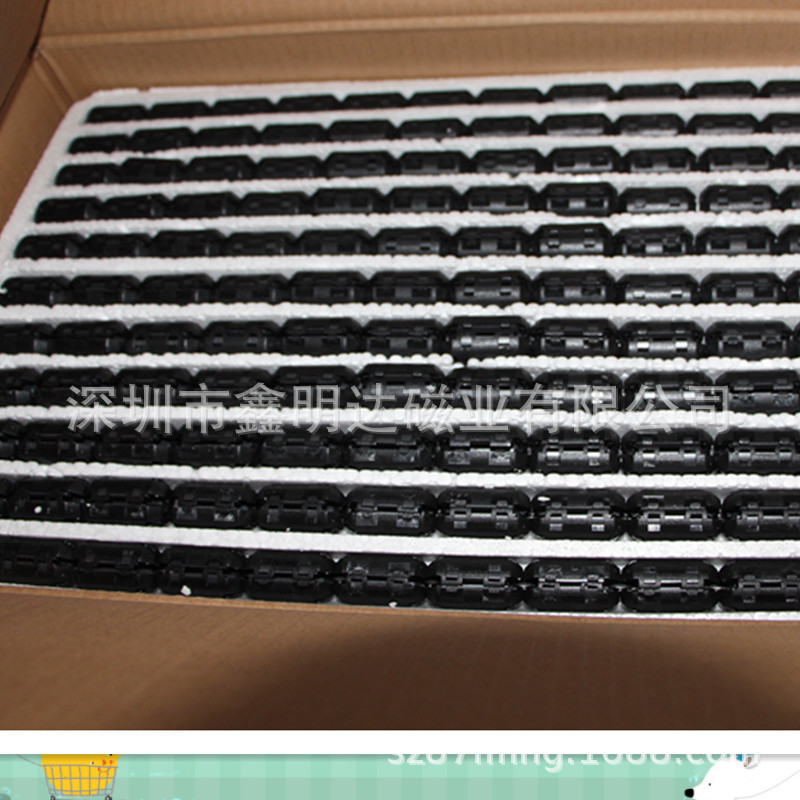

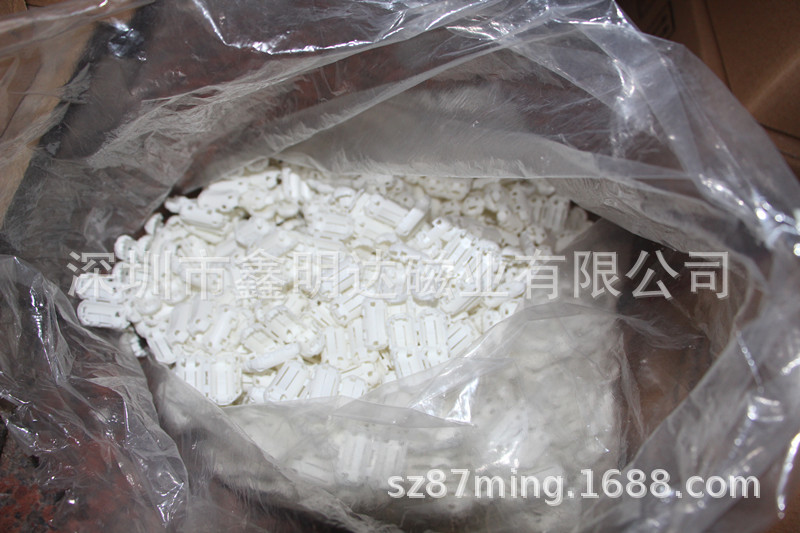

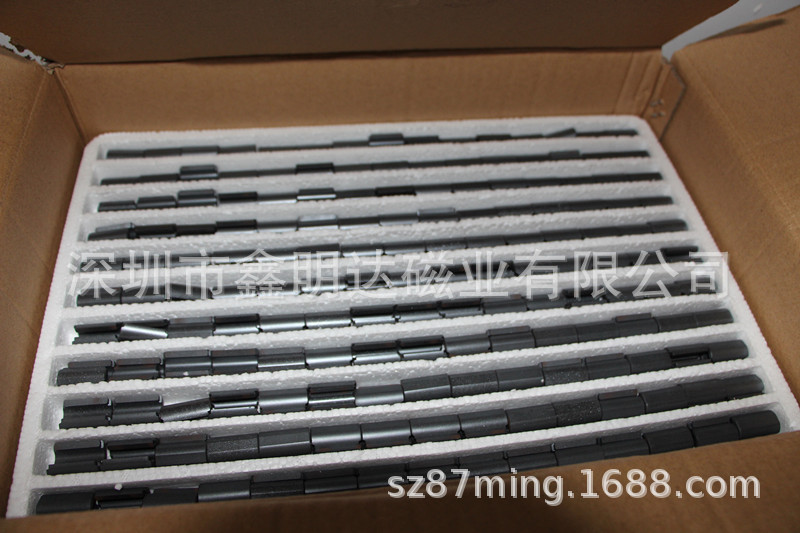

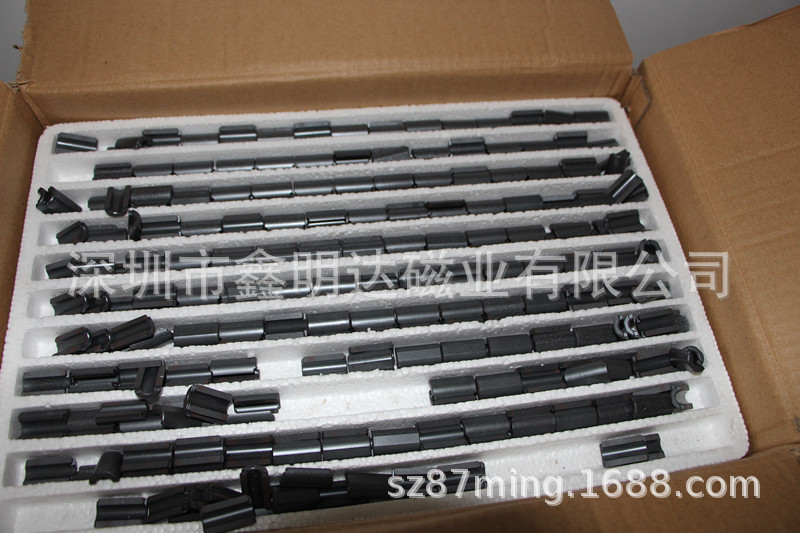

产品包装图

一袋100个
一件1400个

磁环应用

夹扣式磁环应用于电脑周边线材材、数据线、电源线，通讯网络线，数码相机线，USB线，信号线，滤波线，排线，电缆线，音频连接线，电脑连接线，视频连接线，笔记本电源连接线等

磁环的作用

1.卡扣式磁环就是对电磁波有条件反射的作用，从而减少了信号传送的失真，更不会影响你的音频视频音质和画面。

2.卡扣式磁环可用于安置各种线材如:电源线、音响线、AV线、数据线，它能改善电磁周围的电磁场，从而避免外界干扰

3.磁环又称铁氧体磁环，是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。所以大家在显示器信号线，USB连接线，甚至高档键盘、鼠标上看的塑料疙瘩型的一体式磁环就不足为奇了。磁环的匝数选择将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用

企业介绍

鑫明达磁业是一家生产,销售,科研及信息服务为一体的磁性材料企业,具有十余年行业经验。

鑫明达主要分两大部门(1)软磁部(2)永磁部：；软磁包括T CORE(磁环), RH CORE(磁通),FS CORE(排线扁磁环),BF CORE(带胶壳磁环),R CORE(棒形磁芯),RNS CCORE(两半式)RID CORE(双孔磁珠) RHW CORE（插件磁珠）等。主要应用于电脑连接器、VGR连接线、数码相机、变压器、滤波器到电子插件，鑫明达生产线能满足任何磁芯方面专业应用的需求。EMI到变压器用磁芯都是经过严格质量控制与高效成本节经的产品。每一种产品都经过严格专业测试，性能保证，确保能阻止感应器和放射器传出的虚拟信号及抑制RF信号。

永磁包括：铁氧体永磁（Ferrite Magnet）、钕铁硼(稀土)永磁（NdFeB Magnet）钐钴磁铁（Samarium cobalt magnet）和橡胶磁铁（Rubber Magnet）。广泛应用于电声、电机、玩具、礼品盒、医疗器械、磁悬浮、五金塑胶、电动汽车、风力发电，航天技术等高科技领域。公司可生产N33-N50.N33H-N40H、N33EH-N40EH N33SH-N40SH等不同档次性能的产品，规格从φ1-φ150的圆形、圆环及各种方块、等形状并可根据产品工作环境的要求对其表面可进行电镀或涂覆处理，如镀锌（彩锌、黑锌）、镀镍、镀金及涂覆环氧等。

公司注重环保，所有的产品经SGS机构确认，达到欧盟指令的ROHS标准和SONY绿色伙伴要求（无论是生产设备的配置还是生产工艺都要求做到绿色、环保、节能减排）。
质量是我们一贯的宗旨，用户的满意是我们一贯的追求。鑫明达全力研发提高产品性能以生产高品质，低成本之产品来满足客户的需求。高起点、速度、效率、质量是我们新世纪的发展方针。放眼世界，展望未来，鑫明达人将与新老客户携手合作。

购买须知

1、厂家货源正品

承诺所有产品均为环保正品
2、关于尺寸

买家在收到货后有任何问题可随时联系客服,如果收到货物之后发现有质量问题需退换者,请先联系客服,经客户确认后无条件接受退换货.退回时请写明ID号和订单编号并且说明退换货的原因,以便客服第一时间处理您的事情,产品退回的运费请买家先行垫付,本店不接受到付条件,到付一律拒签.
3、关于颜色

本店商品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近，因电脑显示器的色彩对比度和色温等都有差异等等。
4、关于客服

如您的咨询没能及时回复，可能是当时咨询量过大或是系统故障。
5、关于售后

买家签收货货七天内,如对产品不满意,在不影响卖家二次销售的前提下,支持退换货的理由.因产品生产批次不同,外观有所稍微改动或者有少许的刮痕,不作为退换理由.
6、关于发货

我们的的件默认申通、中通、百世快递，重货默认的是佳吉、安能物流若物流不到（偏离物流送货范围）所在的地区我们选离亲最近的物流发货，需亲提一下货。需享受送货上门服务，需额外支付送货上门费，请知悉！
