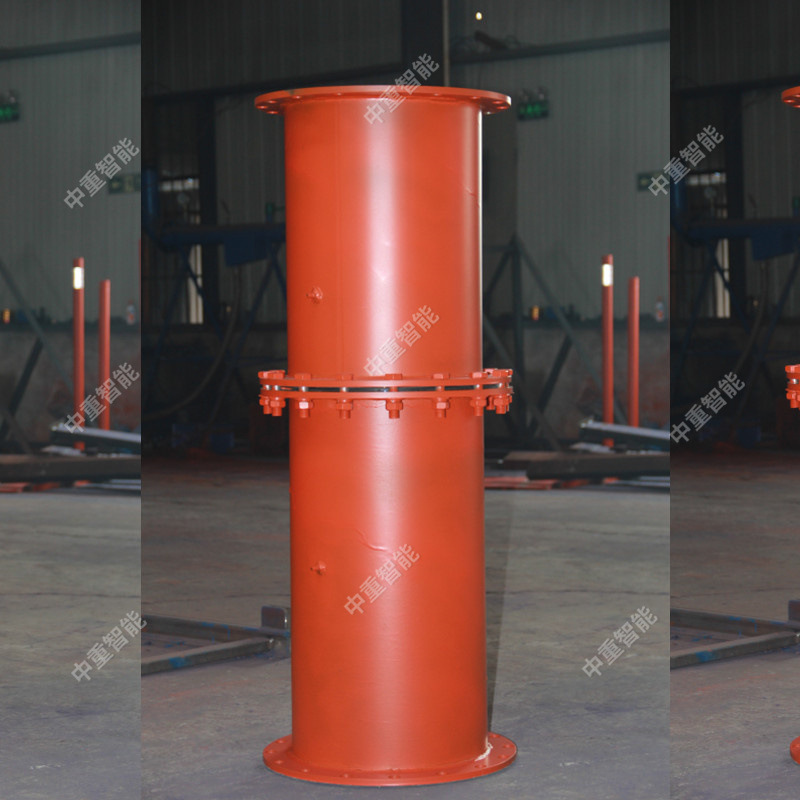

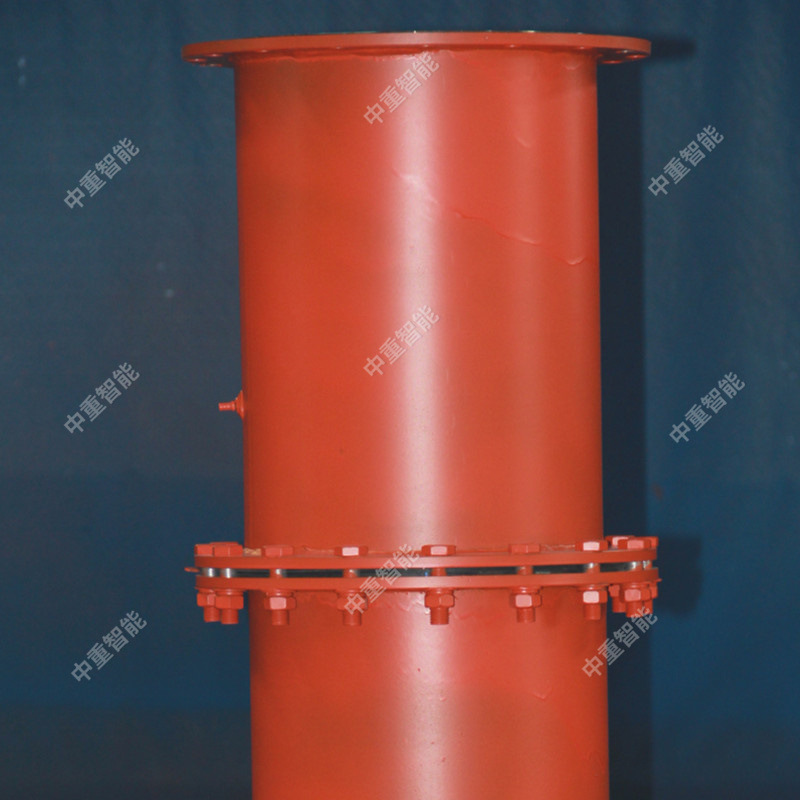

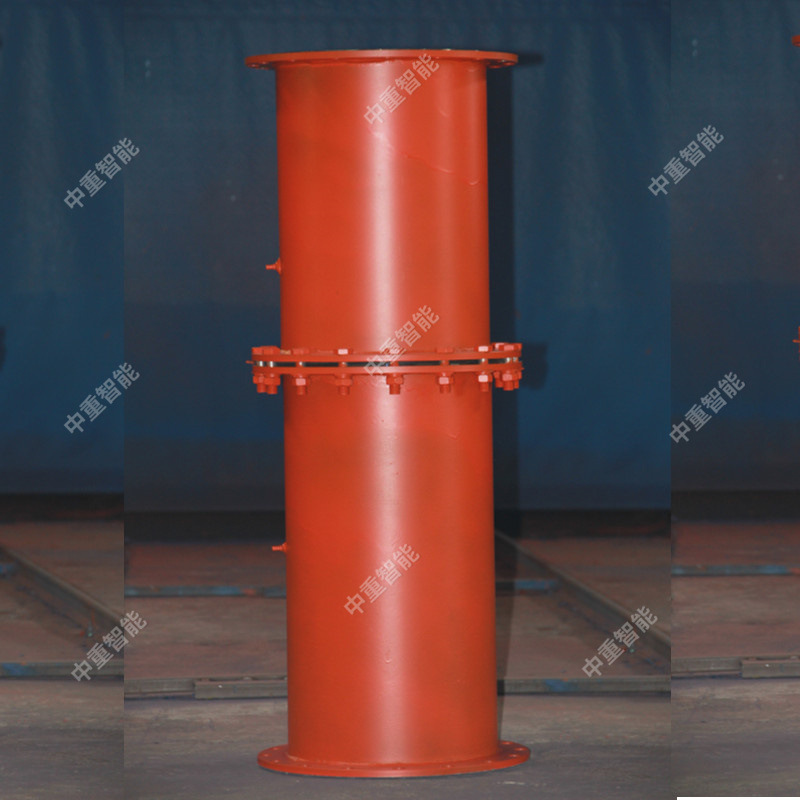

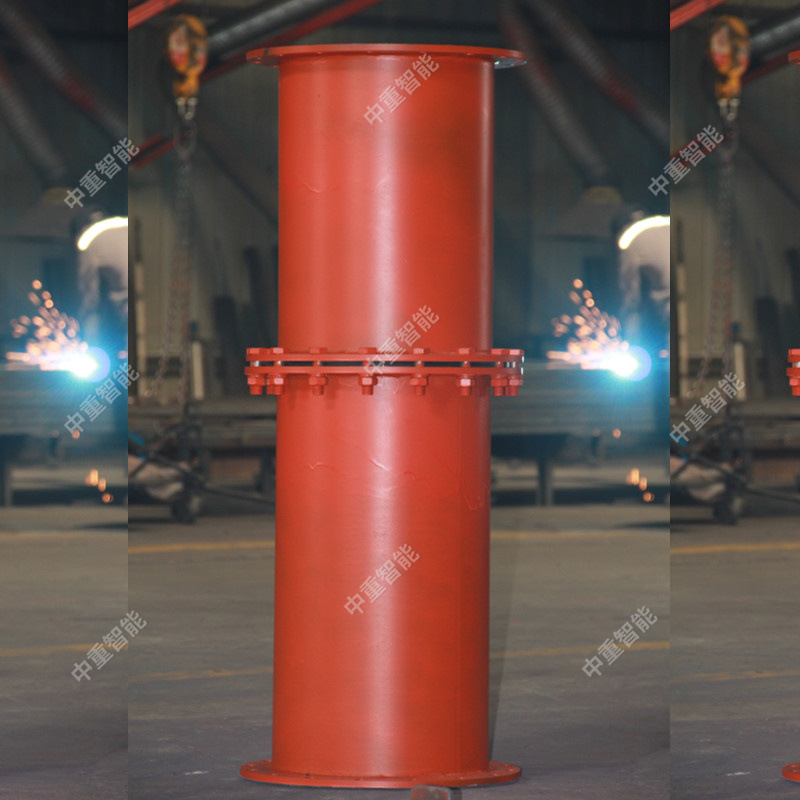

カスタマイズされた鉱山用ホールプレート流量計石炭鉱山用ガス排水パイプラインプレート流量計 DN500 ホールプレート流量計

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

商品番号 ZZTS29

仕様 DN400オリフィスプレート流量計,DN500オリフィスプレート流量計,DN600オリフィスプレート流量計,DN800オリフィスプレート流量計

同店舗商品関連商品

鉱山用防塵カメラ鉱山用本質安全カメラ KBA127 鉱山用防爆・本質安全カメラ

￥7,700

品質保証自動無圧風門炭鉱用全自動無圧風門1600*1800自動無圧風門

￥7,700

2.75mm鉱山用W鋼帯、鉱山トンネル支持用W鋼帯、高強度合金鋼帯、新型W鋼帯

￥22

カスタマイズされた鉱山用ホールプレート流量計石炭鉱山用ガス排水パイプラインプレート流量計 DN500 ホールプレート流量計

￥1,100

CJY15/9GB 架空電車架空電車鉱山機器地下牽引輸送車

￥1,100

中国重汽純正発送高分子製ローラー回転抵抗の少ない高分子製ローラー φ159高分子製ローラー

￥44

2番のステンレスのバシェルの流量計の規格はそろっています。

￥1,100

中重メーカー直営難燃スパイラル保護カバー寿命長スパイラルカバー難燃スパイラル保護カバー

￥15

高倍数フォーム消火剤現物高倍数フォーム消火剤6% 高倍数フォーム消火剤を販売する

￥18

循環呼吸式隔離型圧縮酸素セルフレスキュー簡単装着型圧縮酸素セルフレスキュー

￥1,320

もっと調べます

製品詳細

产品介绍 (1)

一、产品介绍
孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点，专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算极其方便，是测量瓦斯流量中最为经济的装置。
二、用途及工作原理
煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。

三、产品结构组成
孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

四、使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
五、产品技术参数
本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
制造标准：GB／T 2624—93
规格型号：DN15～DN1000
孔径比(β=d／D)：β=0．2—0．75
材质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～32.0（Mpa)
注：水平连接管路长短可按照客户要求定制。

产品展示 (1).png
