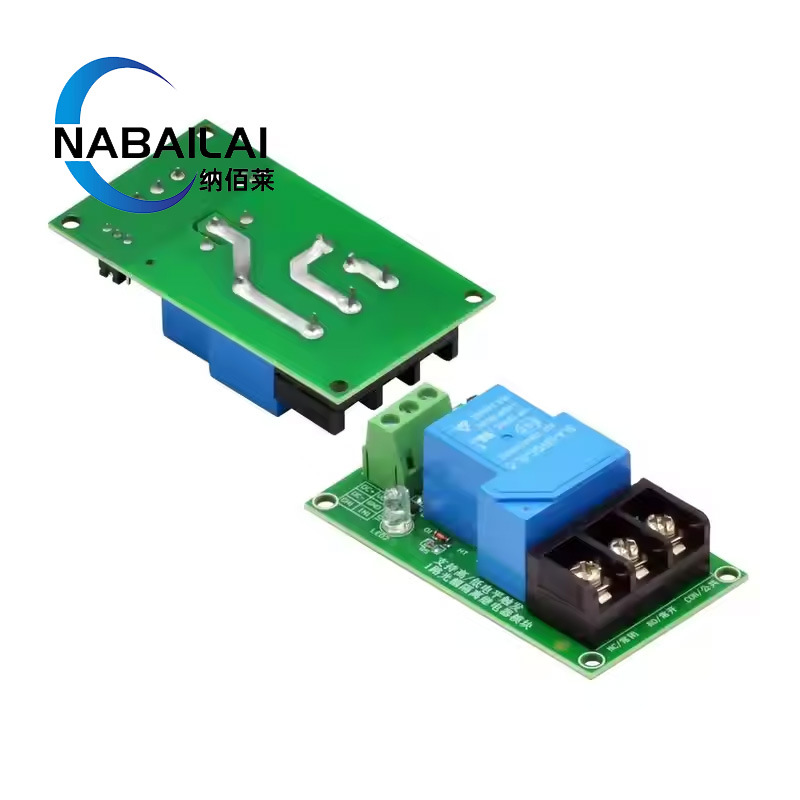

一、模块说明:
1、模块采用优质30A继电器，常开接口负载：交流250V/30A，直流30V/30A;
2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流5mA；
3、模块工作电压有5V、12V、24V可供选择；
4、模块可以通过跳线设置高电平或低电平触发
5、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
6、模块尺寸：72mm * 40mm* 24mm（长*宽*高)
模块尺寸（带模组架）：86mm*43mm*45mm
7、产品净重：46g ； 82g（含模组架）
8、设有4个固定螺栓孔，孔3.1mm，间距44.5mm*27.5mm
二、技术参数：
继电器版本 静态电流 电流 触发电流
5V 5mA 190mA 2-4mA
12V 5mA 80mA 2-4mA
24V 5mA 50mA 2-4mA
三、模块接口说明：
1.DC+:模块直流供电正极（触发端电压正极）
2.DC-:模块直流供电负极（触发端电压负极）
3.IN:信号触发端（默认触发电压与供电相同）
4.高/低电平触发方式选择，如图，跳线与L端连接时，IN端为低电平触发，与H端连接时为高电平触发
5.常闭端（NC）：继电器常闭端
6.公共端（COM）:继电器公共端
7.常开端（NO）:继电器常开
