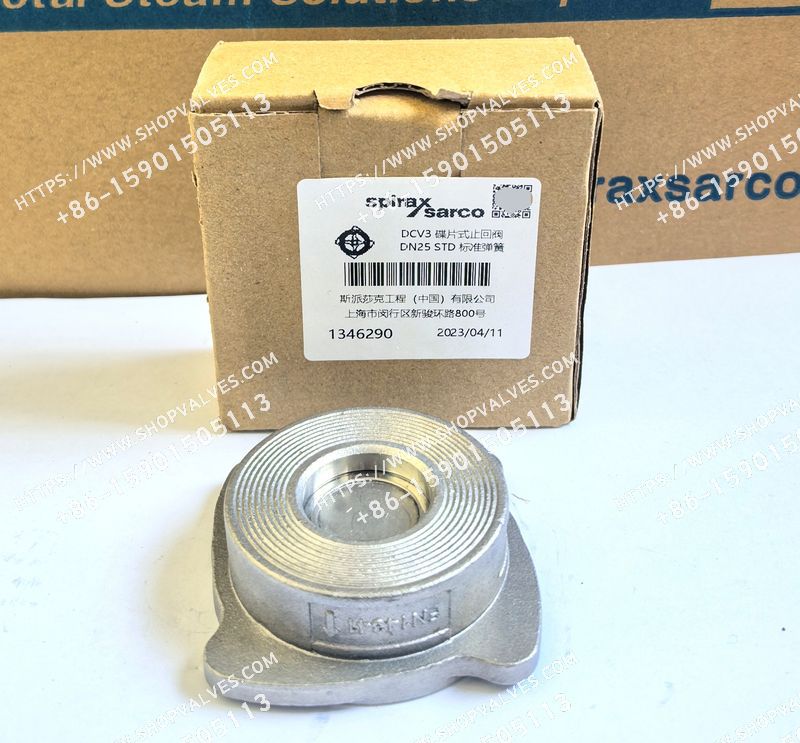

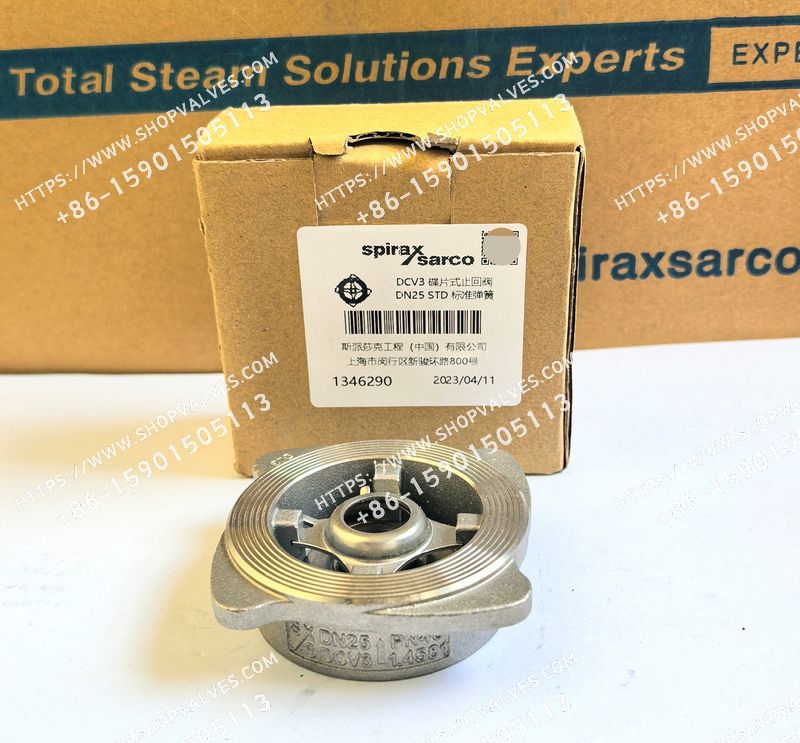

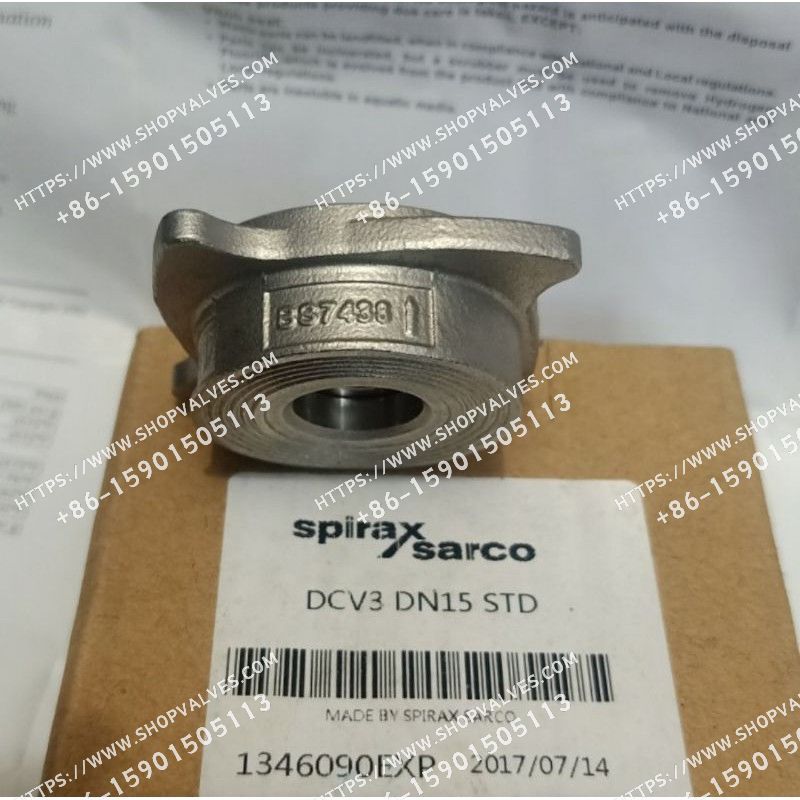

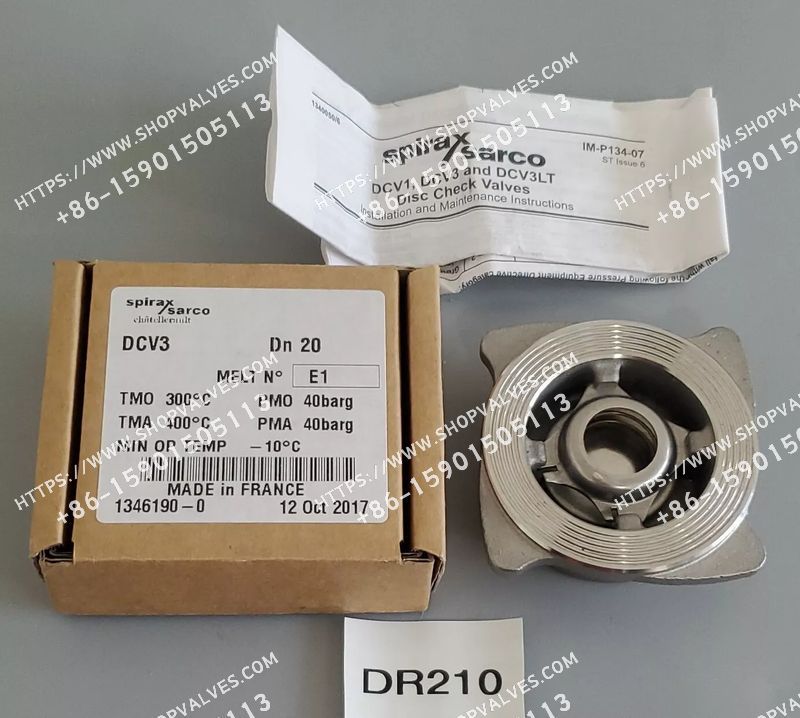

SpiraxSarco DCV3 バタフライチェックバルブ SpiraxSarco ステンレス鋼ウェーブタイプチェックバルブ

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド SPECSAC

適用可能なメディアスチーム

フォームクランプ式

運転モードその他

動作温度高温

タイプ（チャンネル位置）ストレートスルー

仕様 DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100

用途 STOP

同店舗商品関連商品

スパーカー熱静的スチームトラップ BPT13A 圧力バランス BPT 熱静的スチームトラップ

￥36,058

Spirax Sarco スチームストップバルブ BSA6T ステンレス鋼ベローズストップバルブストップバルブ BSA PN40

￥174,218

スパーセックサーマルスタティックハイドロファイアー BPT13SX プレッシャーバランス BPT13 サーマルスタティックスチーム

￥28,600

SpiraxSarco 減圧弁 SRV2S ステンレス鋼蒸気減圧弁 SpiraxSarco フランジネジ

￥255,200

スピラックスサルコ MST21H 圧力バランス熱静的蒸気トラップ SpiraxSarco

￥41,360

SpiraxSarco MST21 圧力バランス熱静的蒸気トラップ SpiraxSarco

￥31,900

スパーカー熱動力式蒸気タップ TD16 熱動力式蒸気ねじタップ DN15,20,25

￥21,692

SpiraxSarco DCV3 バタフライチェックバルブ SpiraxSarco ステンレス鋼ウェーブタイプチェックバルブ

￥14,300

スパザックFT14-4.5/FT14-10/FT14-14フロート式蒸気トラップSpiraxSarco

￥34,760

スパザックSMC32F/SMC32YF炭素鋼材質バイメタル式蒸気トラップSpiraxSarco

￥61,600

もっと調べます

製品詳細

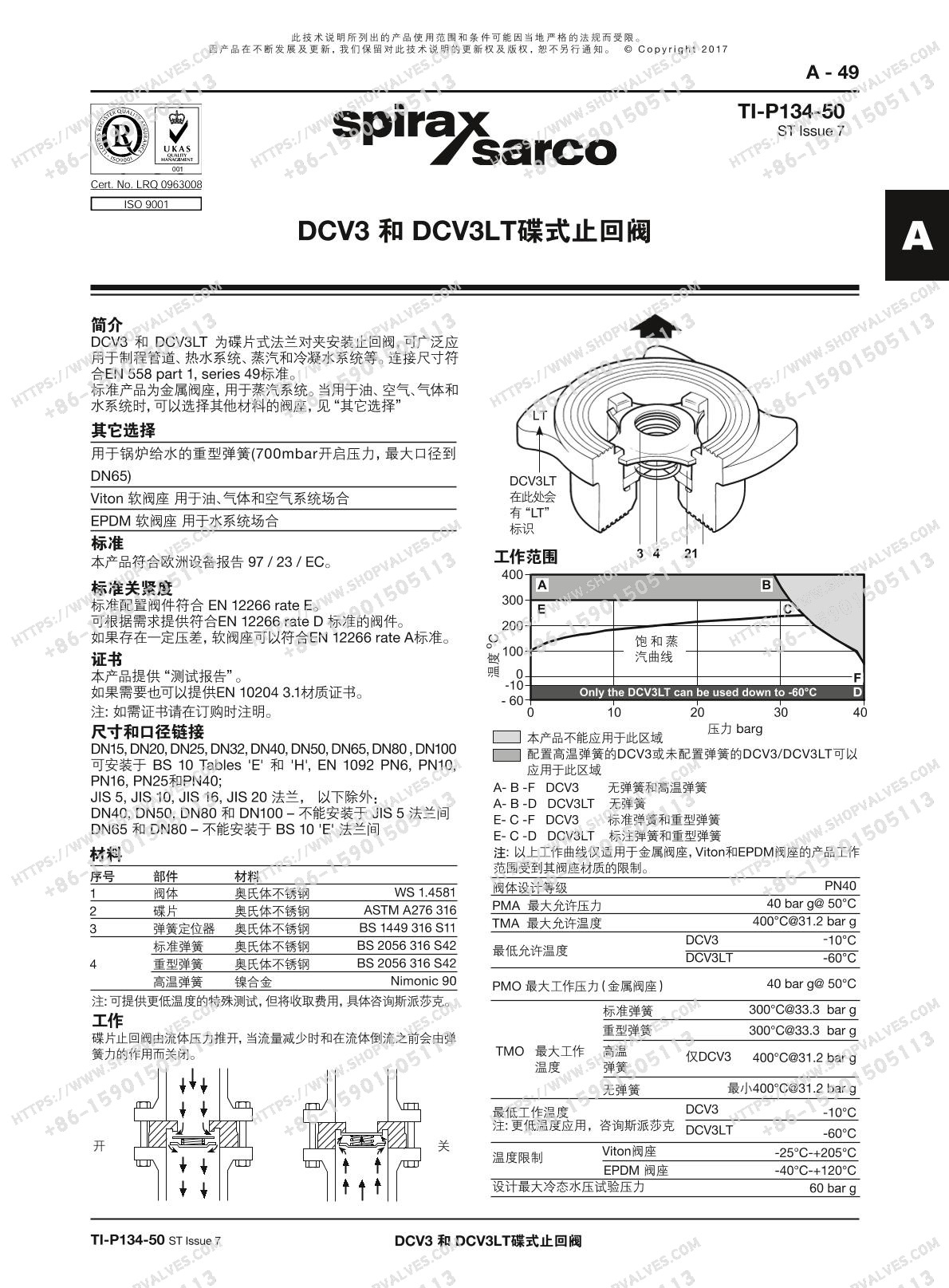

产品概述：DCV3 和 DCV3LT 是碟片式法兰对夹安装止回阀，连接尺寸符合 EN 558 part 1, series 49 标准。标准产品为金属阀座，用于蒸汽系统，在油、空气、气体和水系统中可选择不同材质阀座。适用于制程管道、热水、蒸汽和冷凝水系统等，符合欧洲设备报告 97/23/EC。

技术参数

尺寸和连接：口径有 DN15 - DN100，可安装于多种标准法兰，如 BS 10、EN 1092、JIS 等部分法兰，但存在部分限制。

工作范围：通过图表展示，DCV3LT 最低使用温度可达 -60°C，DCV3 为 -10°C。工作曲线适用于金属阀座，Viton 和 EPDM 阀座受材质限制。

压力和温度限制：阀体设计等级、最大允许压力、温度等参数不同，如 DCV3 的 PMA 为 40 bar g（50°C），TMA 为 400°C（31.2 bar g）。

Kv 值：不同口径的 Kv 值不同，如 DN15 为 4.4，DN20 为 6.8 等，并提供与 Cv 的转换公式。

开启压力：标准弹簧和高温弹簧在无流量下的开启压力因口径而异，如 DN15 为 25mbar 等，可使用无弹簧止回阀满足更低开启压力需求，但需管道垂直且流向从下往上。

压降：给出 20℃情况下水平安装标准弹簧负载止回阀的压损图，以及计算其他流体压损的当量水流量公式。

材质：阀体、碟片、弹簧定位器、标准弹簧等主要部件采用奥氏体不锈钢，重型弹簧为镍合金，可提供更低温度特殊测试（收费）。

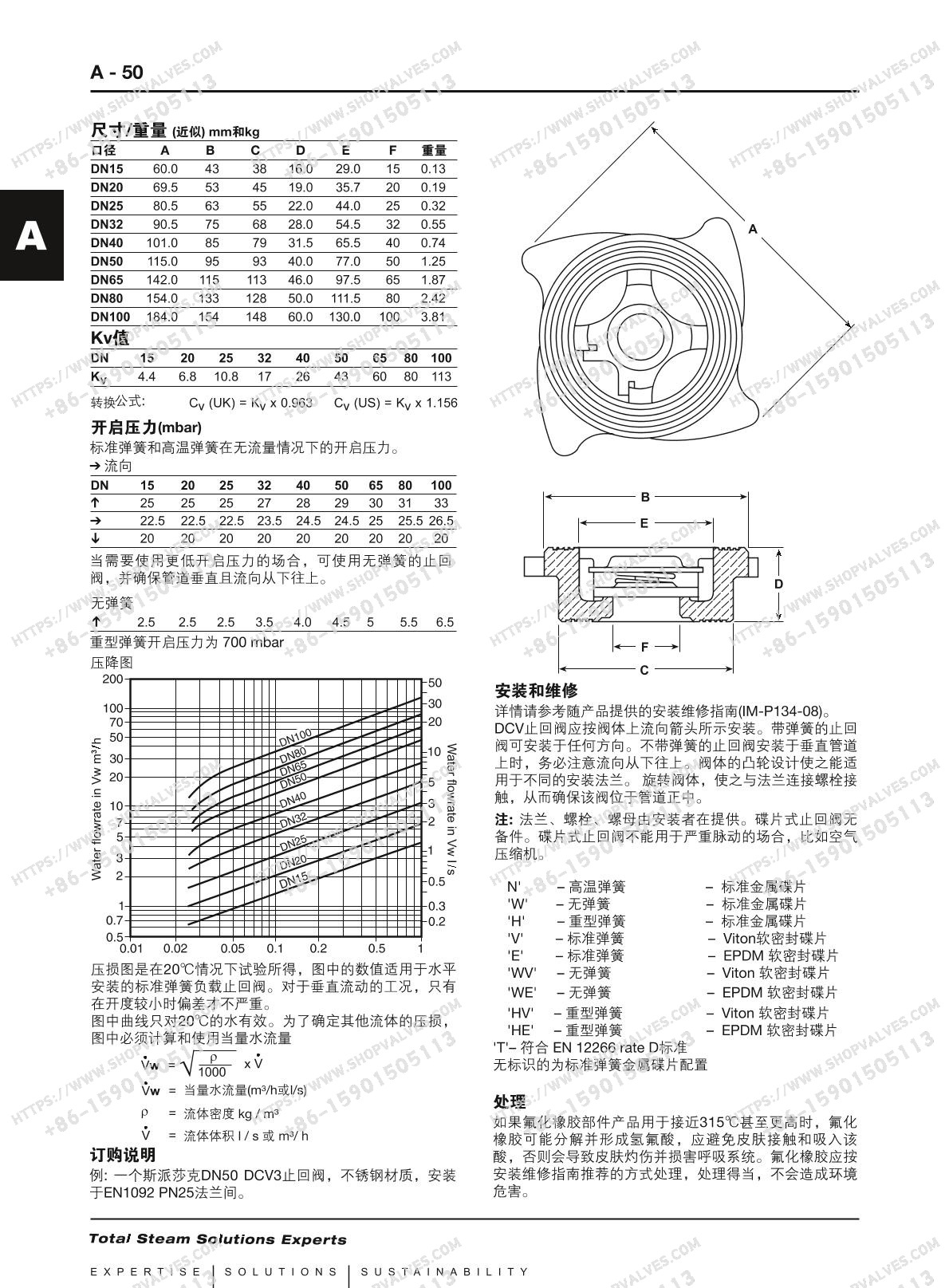

尺寸与重量：列出不同口径阀门的尺寸（A、B、C 等）及重量，单位为 mm 和 kg。

订购与安装维修

订购说明：需明确产品规格，如 “一个斯派莎克 DN50 DCV3 止回阀，不锈钢材质，安装于 EN1092 PN25 法兰间”。

安装维修：参考安装维修指南（IM - P134 - 08），按阀体流向箭头安装，带弹簧可任意方向安装，无弹簧垂直安装时流向从下往上，阀体凸轮设计便于安装，碟片式止回阀无备件，不适用于严重脉动场合。同时，提醒处理氟化橡胶部件的注意事项。
