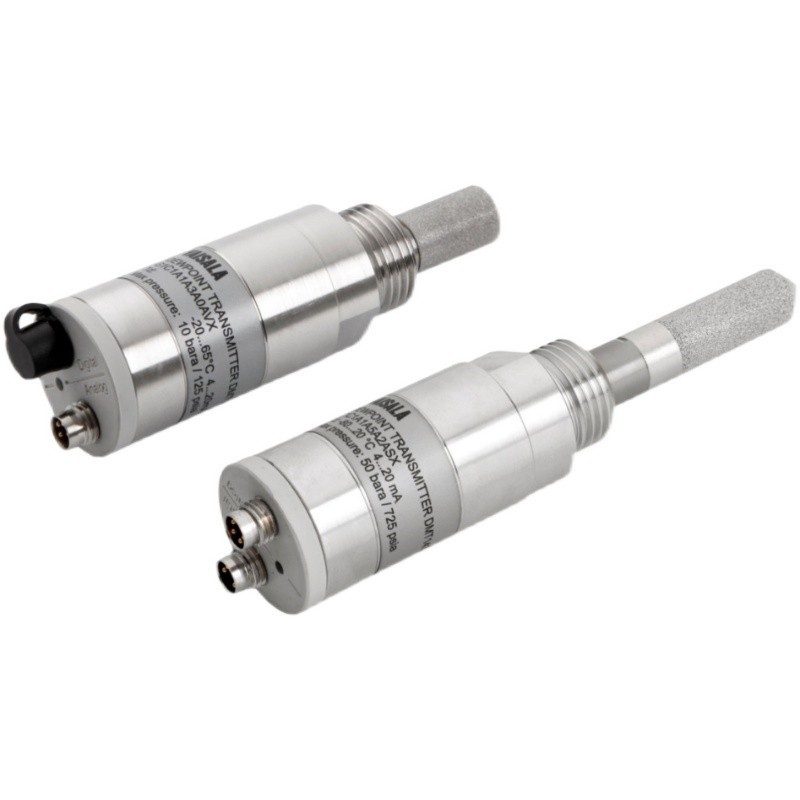

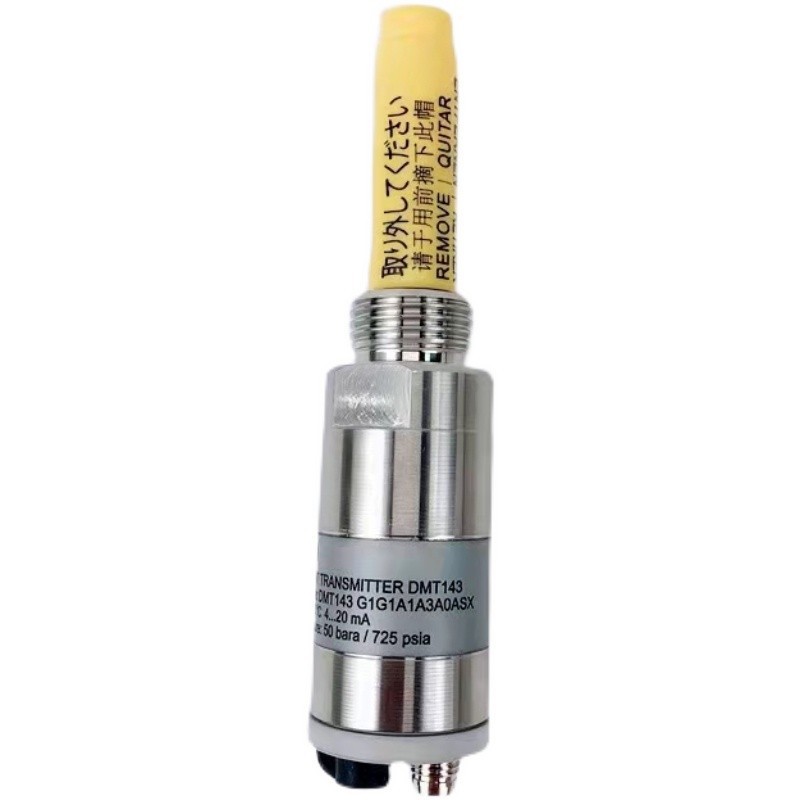

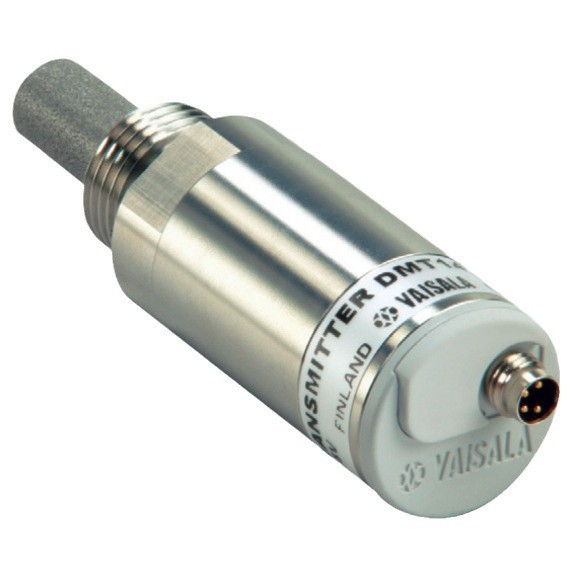

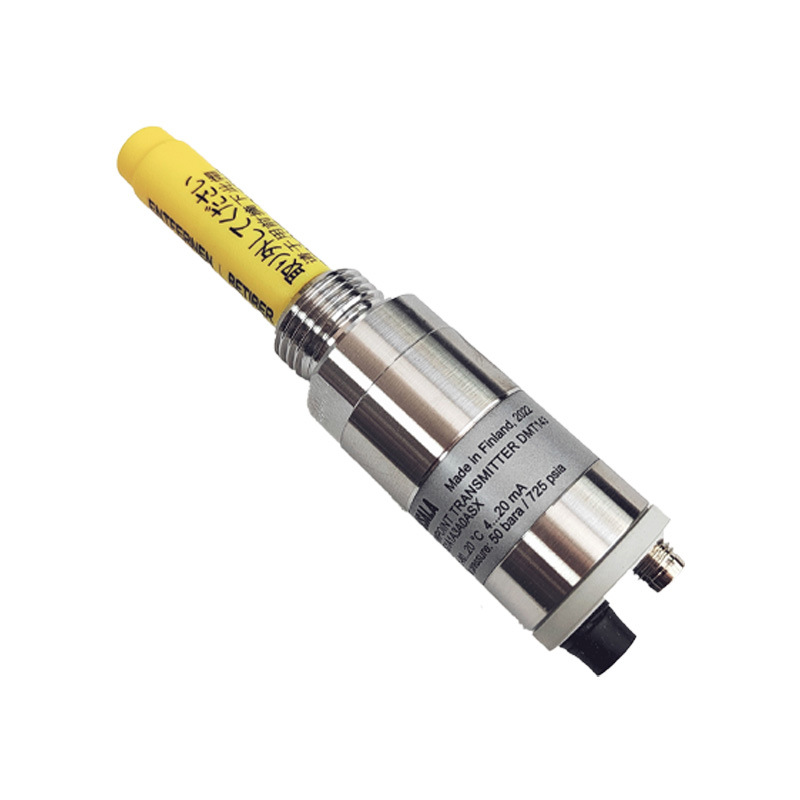

Vaisala DMT143 高純度酸素微量水分センサー圧縮空気真空室露点検出器

DMT143技术参数：

传感器                                                      DRYCAPâ 180D

传感器保护                                                 不锈钢烧结过滤器

建议的校准间隔（用于确认指定的 准确度）        2 年

露点温度 测量范围（典型值）                         −70 … +60 °C (−94 … +140 °F) Td

在空气或 N2 1)中的精度               ±2 °C (±3.6 °F) Td

模拟输出量程

选项 1                                                       −80 … +20 °C (−112 … +68 °F) Td

选项 2                                                       −80 … +20 °C (−112 … +68 °F) Td 常压下的露点

选项 3                                                       自定义量程

响应时间 63 % [90 %]

2) −70 → −20 °C Td (−94 → −4 °F Td)       5 秒 [15 秒]（典型值）

−20 → −70 °C Td (−4 → −94 °F Td)           45 秒 [10 分钟]（典型值）

水体积浓度 (ppm)

测量范围（典型值）                                      10 … 40 000 ppm

环境温度为                                                 +20 °C (+68 °F)，气压为 1 bar 时的准确度

操作环境

测量环境                                                    用于空气、氮气、氢气、氩气、氦气 和氧气

1) 温度 2)                                                −40 … +60 °C (−40 … +140 °F)

相对湿度                                                    0 … 100 % RH

压力 2)                                                      0 … 50 bara (725 psia)

采样气体流速                                              对测量准确度无影响

贮存温度                                                    −40 … +60 °C (−40 … +140 °F)

输入和输出

模拟输出（可定量程）                                   4 … 20 mA（3 线），0 … 1 V / 5 V， 1 … 5 V

电流输出分辨率                                           0.002 mA

电压输出分辨率                                           0.3 mV

+20 °C 时的电流输出准确度            ±0.05 mA

+20 °C 时的电压输出准确度            ±0.01 V

数字输出时的工作电压                                  12 … 28 VDC

电压输出时的工作电压                                  12 … 28 VDC

电流输出时的工作电压                                  18 … 28 VDC

电流输出负载                                              zui大 500 Ω

电压输出负载                                              zui小 10 kΩ

典型温度系数                                              0.005 %输出范围/ °C

数字输出                                                   RS-485，非隔离

支持协议                                                   维萨拉工业协议 Modbus RTU 协议

接头                                                         4 针 M8 (IEC 60947-5-2)

常规测量                                                   10 mA + 负载电流（典型值）

自诊断阶段                                                220 mA 脉冲（典型值）

机械规格

机械连接                                                   ISO 228-1 (G1/2、 1/2 NPT 、3/4-16 UNF 5/8-18 UNF

外壳防护等级                                             不锈钢 (AISI316L)

重量                                                        G 螺纹和 UNF 螺纹版本 90 克（3.2 盎司）

                                                              NPT 螺纹版本 100 克（3.5 盎司）

合规性

IP 防护等级                      IP66

通过 EMC 认证                                           EN 61326-1，工业电磁环境
