TSUBAKI椿本トルクリミッターTGX35-HC鄭州平山販売

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ORIGIN 日本

輸入するかどうかいいえ

注文番号 TGX35-HC

処理のカスタマイズいいえ

商品番号 TGX35-HC

ブランドツバキ

モデル TGX35-HC

測定範囲 -

全体の寸法 -

仕様 TGX35-HC

同店舗商品関連商品

TOKYO-KEIKI 東京計器電磁方向切換弁 DG4V-3-6C-M-P7-H-7-56-JA70

￥51,750

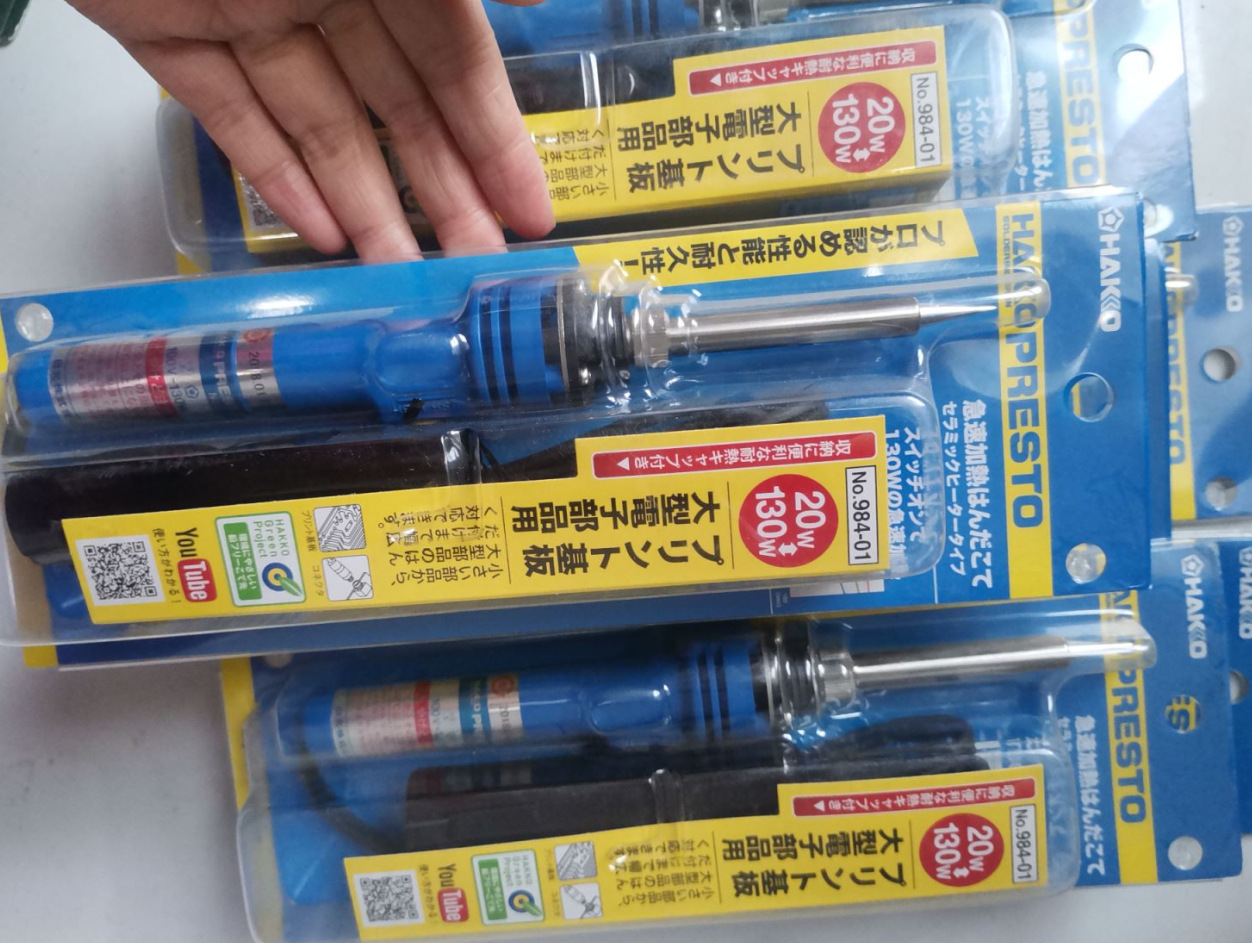

Hakko白色金属電気溶接切断設備電気はんだごて984-01

￥2,875

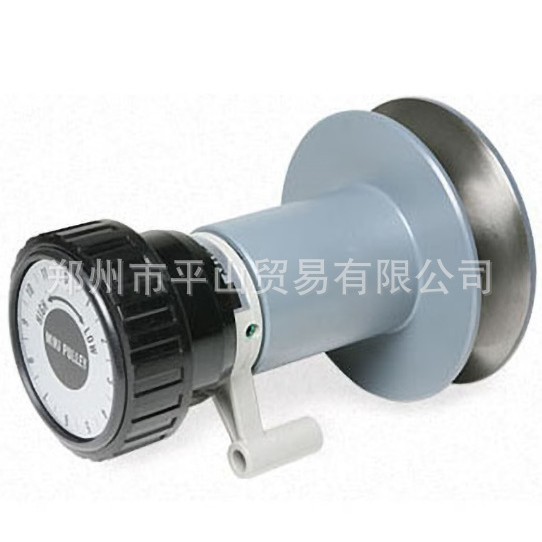

ミキプーリー MIKI メカニカルクラッチ AP-124-MAT-19H

￥10,005

三研エアアングルグラインダー HDA-2C-1 鄭州平山販売正規品オリジナル輸入品

￥50,600

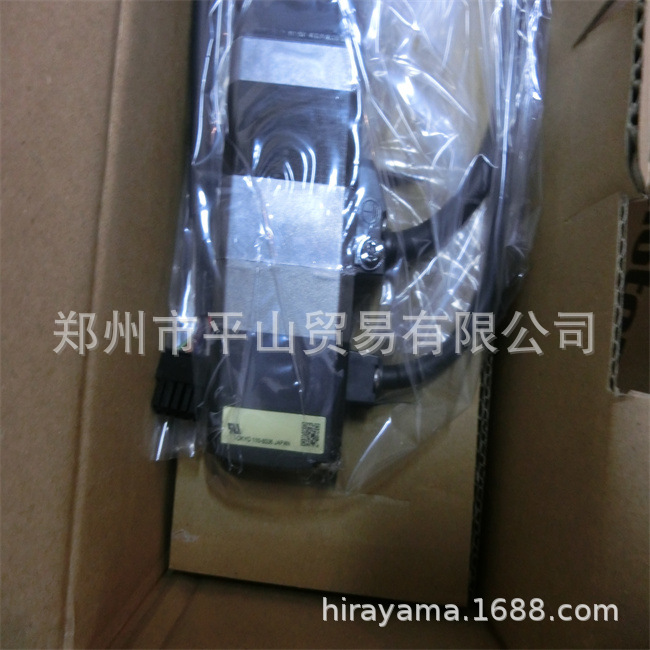

オリエンタルモーターオリエンタルモーター ARM46SMK-PS36

￥87,400

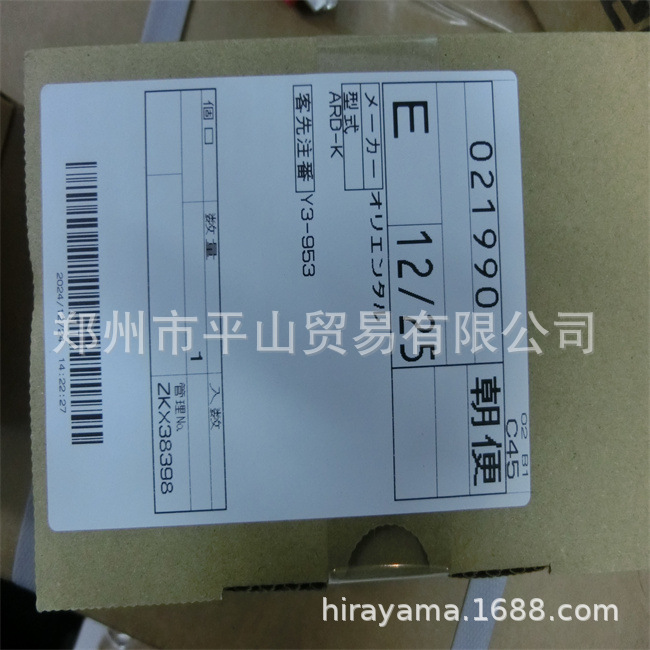

Orientalmotor オリエンタルモータードライブ ARD-K 鄭州平山貿易

￥47,380

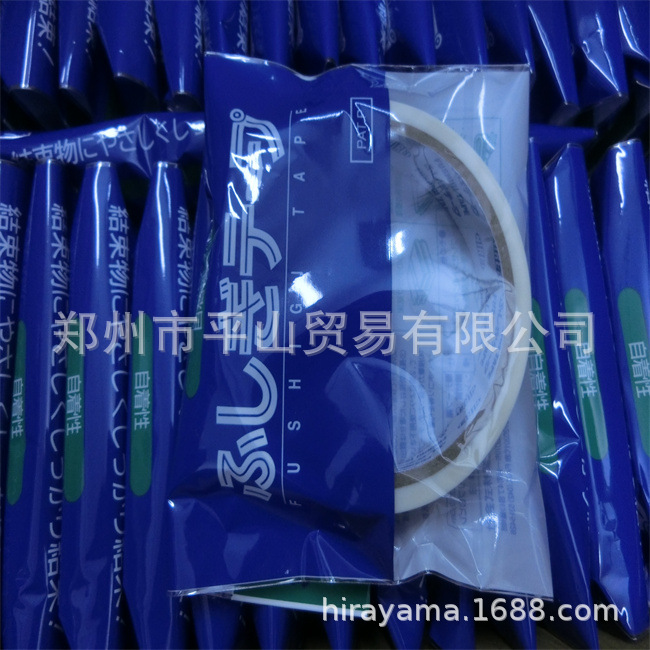

NIREI 仁利工業用テープ MC18W-35 鄭州平山貿易

￥690

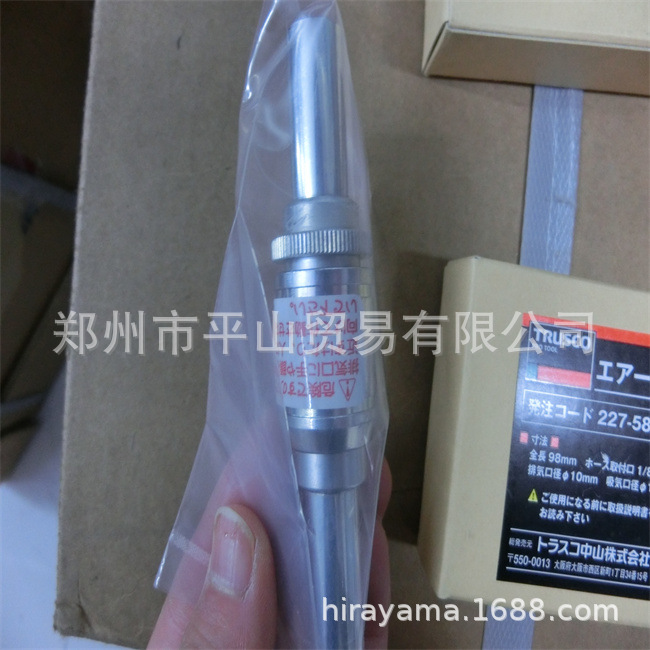

トラスコ中山エアダストブロワーマグ MAG-8L

￥10,465

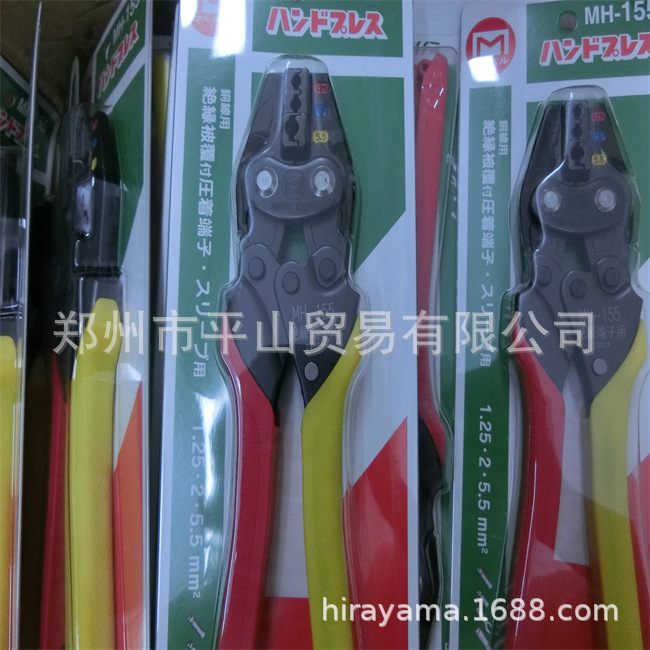

MARVEL マーベル圧着ペンチ MH-155 鄭州市平山貿易現物在庫あり

￥11,960

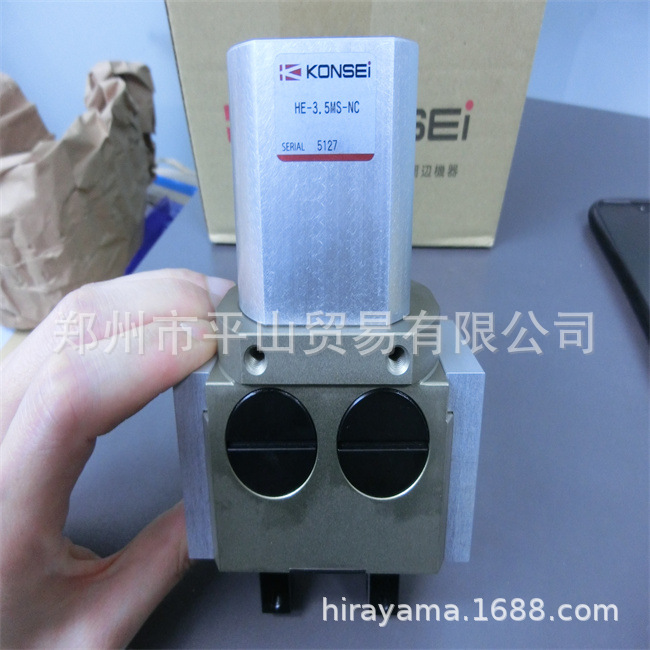

コンセイ近藤パラレルエアグリップ HE-3.5MS-NC

￥119,600

もっと調べます

製品詳細

TSUBAKI椿本扭矩限制器TGX35-HC

TGX35-HC 01

TGX35-HC 02

TGX35-HC 03

ショックガード®　TGXシリーズ
製品写真
バックラッシが無く通常時の剛性に優れた高精度タイプ
独創的なボール&ウェッジ機構によりバックラッシはありません。
同サイズでも色分けされたバネにより設定トルクの使い分けが可能です。
トリップ時のロストモーションは極小です。
ボール&ウェッジの配列は1ヵ所でしか噛合わない独特の組合せになっています。
非接触形のTGセンサで過負荷を検出し、モータ停止やアラームを出すことができます。
TGXカップリングタイプも品揃えしています。
作動原理～ボール&ウェッジ機構(PAT.)
作動原理
通常運転時(噛合い時)
トルク伝達はハブ→ドライブボール(鋼球)→ドリブンフランジと伝わります。(またはその逆)

ドライブボール(鋼球)はコイルバネの加圧力によりハブ、ドリブンフランジに保持されますが、プレートの
ドライブボール(鋼球)との接触部はテーパ状になっており、常にドライブボール(鋼球)をハブのV形保持部と
スキマ0にしています。

この機構がボール&ウェッジ機構(PAT.)です。

過負荷時(トリップ時)
過負荷時はドライブボール(鋼球)がポケットから乗上げ転動し始めます。

滑り部がなく、すべて転がりであるため空転摩擦トルクが非常に小さく耐久性に優れています。

復帰は自動復帰方式です。運転の再開とともにドライブボール(鋼球)はもとのポケットに納まります。
TGBシリーズ同様5ヵ所のドライブボール(鋼球)とポケットが不等配に配列されているため必ず1ヵ所で
噛合い、位相のずれはありません。

仕様(標準機種)
設定トルク範囲 N m 繰返し作動トルク精度バックラッシ復帰方法
1.7～784 ±5% 無し自動
