MF73 高功率 NTC 热敏电阻系列

功率 NTC 热敏电阻 MF73T-1 系列功率 NTC 热敏电阻可为敏感电子设备提供浪涌电流抑制。将 MF73T- 1 与电源串联可限制通常在开启时产生的电流浪涌。我们主要有两种类型的 MF73T NTC 热敏电阻，即 MF73T-1 和 MF73T-2。

MF73/MF73T-1大功率NTC热敏电阻的应用

•大功率开关电源、电源转换、UPS电源。

•大功率电池充电器、电动车电池充电器。

•大功率LED灯、大功率电子节能灯等灯具。

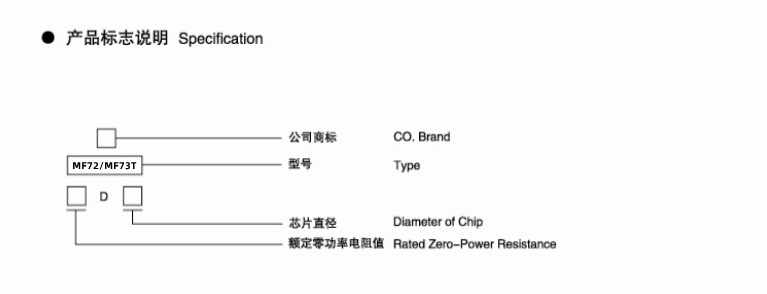

MF73/MF73T-1大功率NTC热敏电阻零件编号

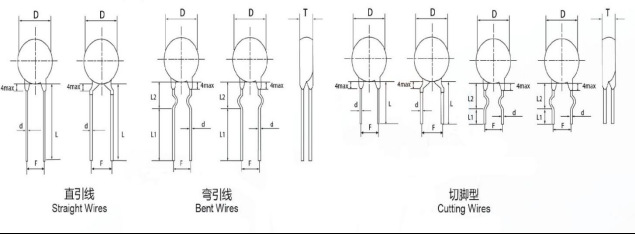

MF73/MF73T-1大功率NTC热敏电阻的尺寸

产品尺寸	Φ3	Φ5	Φ8	Φ10	Φ13	Φ15	Φ20	Φ25	Φ30	Φ35	Φ40
外径 (Dmax)	4.5	7.0	11.0	13.0	15.5	17.5	22.5	29	35	40	45
厚度 (Tmax)	4.5	5	5.5	5.5	6	6	7	8	10	12	12
脚距(F±1）	2.5	2.5	7.5	7.5	7.5	7.5	10.0	10.0	18	18	18
线径(d±0.05)	0.45	0.45	0.8	0.8	0.8	0.8	1.0	1.0	1.6	2.0	2.0(2. 6)
引线长(Lmin)	25	25	25	25	25	25	25	25	25	25	25
线长(L1min)	/	/	17	17	17	17	17	17	/	/	/
常规引线形状	直线	直线	内弯	内弯	内弯	内弯	直线	直线	直线	直线	直线
非常规引线形状	/	/	直线	直线	直线	直线	外弯	外弯	直线	直线	直线

MF73/MF73T-1大功率NTC热敏电阻规格书

工作温度：

D3-D5:-40~+150C

D8-D10:-40~+170C

D13-D40: -40~+200C

芯片直径Φ3mm

型号 P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T- 1 5/2	5	2500	2	0.493	1.5	≥8	≤15	100
MF73T- 1 10/1	10	2600	1	1.223				100
MF73T- 1 20/0.7	20	2600	0.7	3.011				100

芯片直径Φ5mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T- 1 1/3.5	1	2500	3.5	0.92	1.8	≥9	≤25	110
MF73T- 1 10/2	10	2600	2	0.542				110
MF73T- 1 20/1	20	2600	1	1.544				110
MF73T- 1 30/1	30	2600	1	1.715				68

芯片直径 Φ8mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.7/7	0.7	2500	7	0.032	2.3	≥10	≤42	220
MF73T-1 10/2	1	2600	6	0.04				220
MF73T-1 20/1	8	2600	3	0.278				220
MF73T-1 30/1	10	2600	3	0.297				220

芯片直径 Φ10mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.7/8	0.7	2600	8	0.041	2.5	≥12	≤50	470
MF73T-1 5/5	5	2800	5	0.1				470
MF73T-1 10/4	10	2800	4	0.175				470
MF73T-1 30/1	20	3000	3	0.27				330

芯片直径Φ13mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	Thermal time constant (mW/C)	Thermal time constant (s)	最大脉冲电容(uF)240VAC
MF73T-1 1/9	1	2600	9	0.032	3.2	≥13	≤65	680
MF73T-1 3/8	3	2600	8	0.052				680
MF73T-1 10/6	10	3000	6	0.126				560
MF73T-1 20/4	20	3200	4	0.192				560

芯片直径Φ15mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.7/11	0.7	2600	11	0.024	3.6	≥22	≤75	1000
MF73T-1 1.5/10	1.5	2600	10	0.036				820
MF73T-1 3/9	3	2800	9	0.046				820
MF73T-1 10/7	10	3200	7	0.098				680

芯片直径 Φ20mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.7/16	0.7	2600	16	0.026	5	≥28	≤110	1500
MF73T-2 0.7/16	0.7	2600	16	0.026				3000
MF73T-1 2/14	2	2600	14	0.035				1500
MF73T-2 2/14	2	2600	14	0.035				3000
MF73T-1 10/8	10	3000	8	0.085				1000
MF73T-2 10/8	10	3000	8	0.085				1500

芯片直径 Φ25mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.5/22	0.5	2600	22	0.017	7	≥30	≤130	2200
MF73T-2 0.5/22	0.5	2600	22	0.017				3500
MF73T-1 2/18	2	2600	18	0.026				2200
MF73T-2 2/18	2	2600	18	0.026				3500
MF73T-1 10/10	10	3200	10	0.084				1200

芯片直径 Φ30mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.5/30	0.5	2600	30	0.013	8	≥40	≤190	3000
MF73T-2 0.5/30	0.5	2600	30	0.013				4700
MF73T-1 4/19	4	2800	19	0.031				2200
MF73T-2 4/19	4	2800	19	0.031				4700
MF73T-1 10/13	10	3200	13	0.056				1500
MF73T-2 10/13	10	3200	13	0.056				3300
MF73T-1 20/9	20	3200	9	0.113				1500

芯片直径 Φ35mm

P/N	R25±20%(Ω)	热敏指数 B±10%(K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 1/32	1	2600	32	0.013	9	≥45	≤280	3300
MF73T-2 1/32	1	2600	32	0.013				4700
MF73T-1 4/21	4	2800	21	0.031				3000
MF73T-2 4/21	4	2800	21	0.031				4700
MF73T-1 5/19	5	3000	19	0.056				3000
MF73T-1 10/15	10	3200	15	0.056				2200
MF73T-2 10/15	10	3200	15	0.113				3300

芯片直径 Φ40mm

P/N	R25±20% (Ω)	热敏指数 B±10% (K)	最大稳态电流Imax(A)	最大电流时近似电阻值(Ω)	最大额定功耗(W)	耗散系数(mW/C)	热时间常数 (s）	最大脉冲电容(uF)240VAC
MF73T-1 0.2/40	0.2	2600	40	0.005	12	≥55	≤450	4700
MF73T-2 0.2/40	0.2	2600	40	0.005				8000
MF73T-1 1/40	1	2600	40	0.01				4700
MF73T-2 1/40	1	2600	40	0.01				6800
MF73T-1 5/25	5	3000	25	0.028				3300
MF73T-2 5/25	5	3000	25	0.028				4700
MF73T-1 10/19	10	3200	19	0.038				3000
MF73T-2 10/19	10	3200	19	0.038				4700
MF73T-1 20/13	20	3200	13	0.075				3000

MF73/MF73T-1 大功率NTC热敏电阻特性

•体积小，功率大，可靠的浪涌电流保护。

•材料常数高（B值），

•残余电阻低

•稳态电流大，寿命长，可靠性高

•便于PCB安装，工作范围广
