Xinwang 排気装置定電流パネルタイプ測定窒素ガス窯炉化学プラント

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ORIGIN 常州

インポートするかどうかいいえ

加工とカスタマイズいいえ

ブランドシンワン

モデル TZLM

仕様 145

適用範囲 10

国境を越えた輸出専用の商品供給源があるかどうかいいえ

同店舗商品関連商品

鑫旺DK800-6Fガラスロータリーメーター、ガラス管フロート式、液体専用、耐腐食性

￥440

メーカー直送 LZB-100F ガラスロータリーメーターガラス管フロート大流量

￥3,300

鑫旺DK800-4F液体ガラス回転子流量計アンモニア水アルコールガラス管回転子流量計

￥440

Xinwang WSSN 電気接点耐震性バイメタル温度計ラジアルタイプアキシャルタイプユニバーサルタイプ工業用

￥1,100

Xinwang WZPB-240 統合温度トランスミッタフィールド表示型温度トランスミッタ

￥3,520

インテリジェントデジタルディスプレイ防爆統合温度トランスミッタ 4-20MA 熱抵抗 PT100 センサー RS485 ディスプレイ

￥3,520

防爆プラグイン温度センサー表示一体型温度トランスミッター 4-20mA PT100 熱抵抗

￥3,520

LZB-15D 輸入ガラス管フロート流量計全ステンレス東京計器液体・ガス

￥17,160

Xinwang LZB-15D/20D/25D/30D 東京計装輸入ガラスローター流量計液体ガス

￥17,160

Xinwang LZB-25D 東京計装輸入ガラスローター流量計液体ガス測定

￥17,160

もっと調べます

製品詳細

由于浮子流量计秉承了鑫旺公司流量计安全可靠，测量精确稳定的特点，因此，鑫旺系列吹扫装置流量计对于入口或出口压力变化时，能够确保流量恒定输出，可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

鑫旺吹扫流量计不同于吹气装置，一般电厂粉煤管线上的吹气装置是采用清洁氮气等惰性气体对取压管线进行反吹，防止取压口被煤粉尘堵塞。吹扫流量计除有此作用外，还有更多的作用。我司生产的吹扫流量计利用恒流阀与金属管浮子流量计、玻璃转子流量计配合，实现流量测量并确保流量恒定输出。可用于测量气体、液体。流量计测量吹扫介质的流量，而不是对流量计进行吹扫。对于入口、出口有压力变化的情况，配用吹扫流量计就能够确保流量恒定输出。

吹扫装置流量计是采用鑫旺公司的金属管浮子流量计或玻璃转子流量计与恒流阀配合，构成流量吹扫装置实现流量测量并确保流量恒定输出。
鑫旺系列产品的设计结构完全满足工业控制的要求，安装适用条件完全符合仪表测量技术的要求。

原理：

根据测量结构示意图（以恒定入口压力为例）可以看出：
弹性膜片受到向上的作用力为：
P2A+P1a .............（1）
弹性膜片受到向上的作用力为：
P3A+P2a+F .............（2）
在压力处于平衡状态时，即：（1）=（2）时 P2A+P1a=P3A+P2a+F.........（3）
作为压力调节器膜片的差压P2-P3，我们可以得到以下的等式：
P2-P3=F/A-a/A（P1-P2）........（4）
由于a C（恒定值）=P2-P3
当测量介质是不可以压缩的液体时，RE压力调节器可以适用出口压力变化。对于（4）式中，由于P1是恒定的，P3是变化的，因此，P3变为：P3+ΔP，P2变为：P2+ΔP，所以：
C（恒定值）=P2-P3

特点

·单路，双路，多路形式（可选）
·单表安装，面板安装，柜式安装（可选）
·1/4"NPT，卡套，螺纹，法兰连接（可选）
·6mm，8mm，10mm，15mm，25mm管路
·开关信号输出，4-20mA信号输出（可选）
·金属结构，简单，坚固，美观
·可以测量过程温度低于200℃
·可以测量过程压力低于6.4MPa
·流量，压力（可选）现场指示
·采用本公司LZ系列浮子流量计

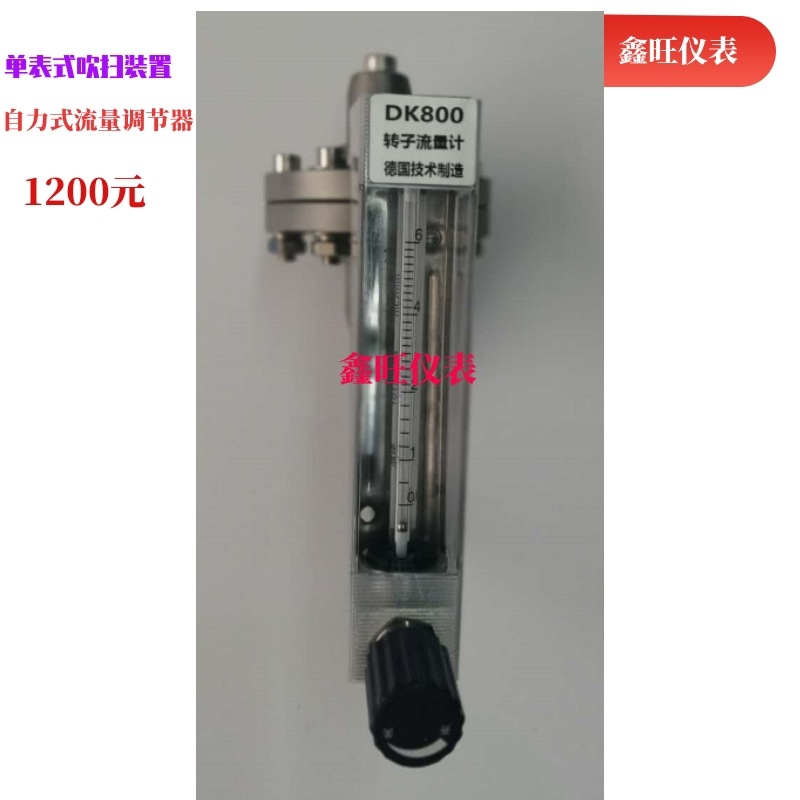

·可选配精密微型针型阀，方便，灵活，便于现场流量调节设计坞-20200701-8719927

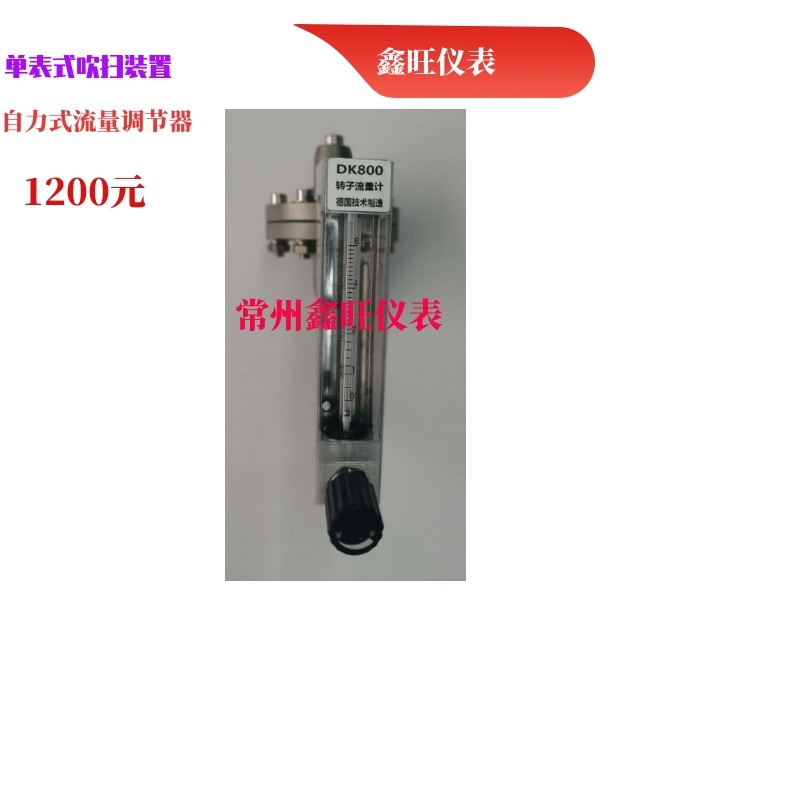

设计坞-20200701-8719927 (4)

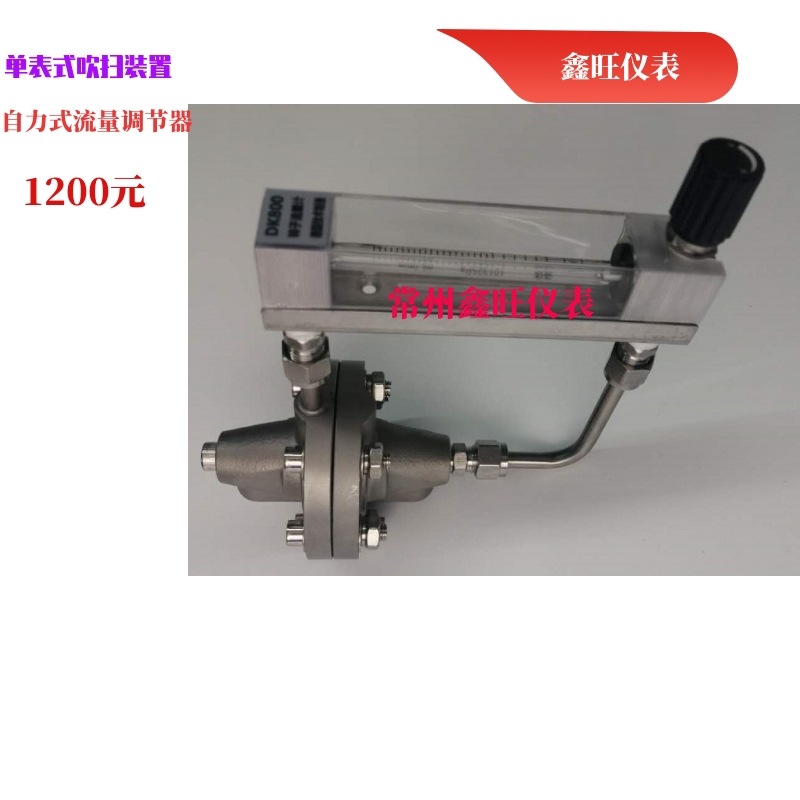

设计坞-20200701-8719927 (3)

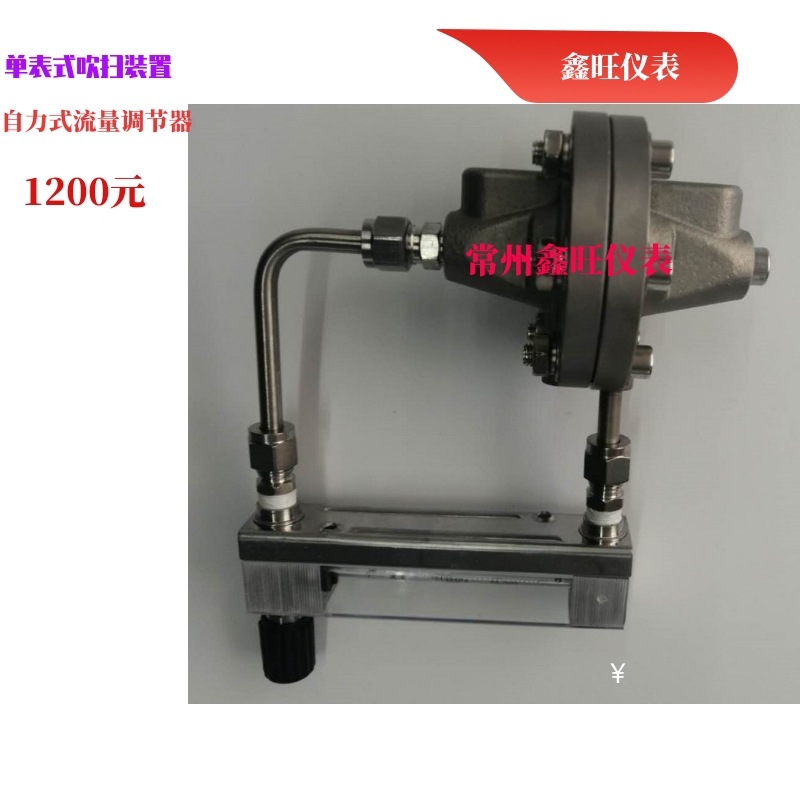

设计坞-20200701-8719927 (2)

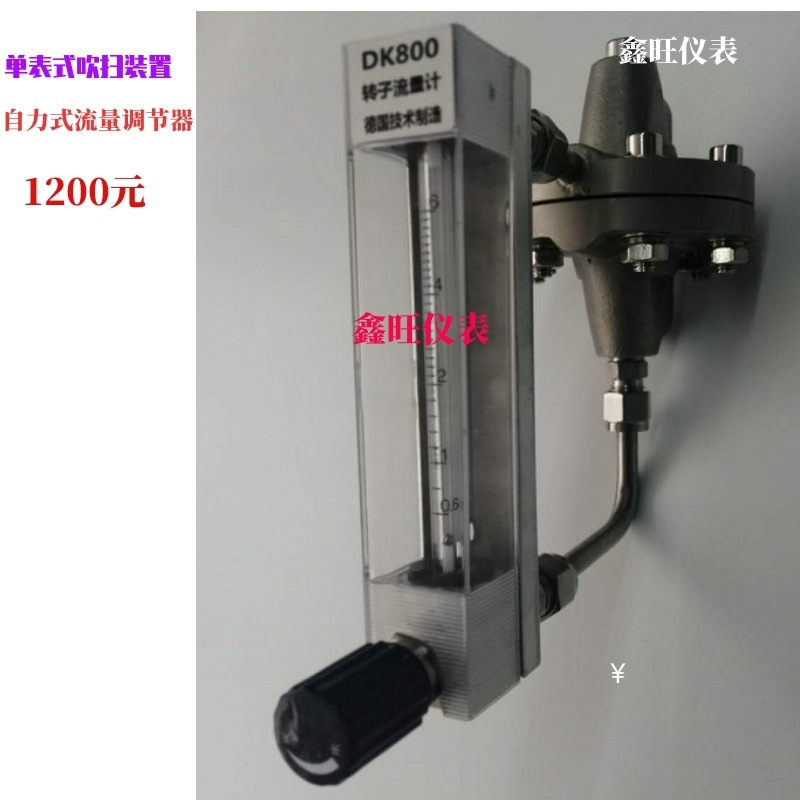

设计坞-20200701-8719927 (1)
