卸売TB6612FNG DRV8833モーター駆動板モジュール小型高性能バランスカート超L2

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランドタイシアン

製品仕様 DRV8833モジュール,TB6612FNG モジュール (はんだなし),TB6612FNGモジュール(はんだ付け済み)

同店舗商品関連商品

卸売り元HKE自動車リレーCMA51H-S-DC12V-C 12v一組変換5脚20aスポット

￥46

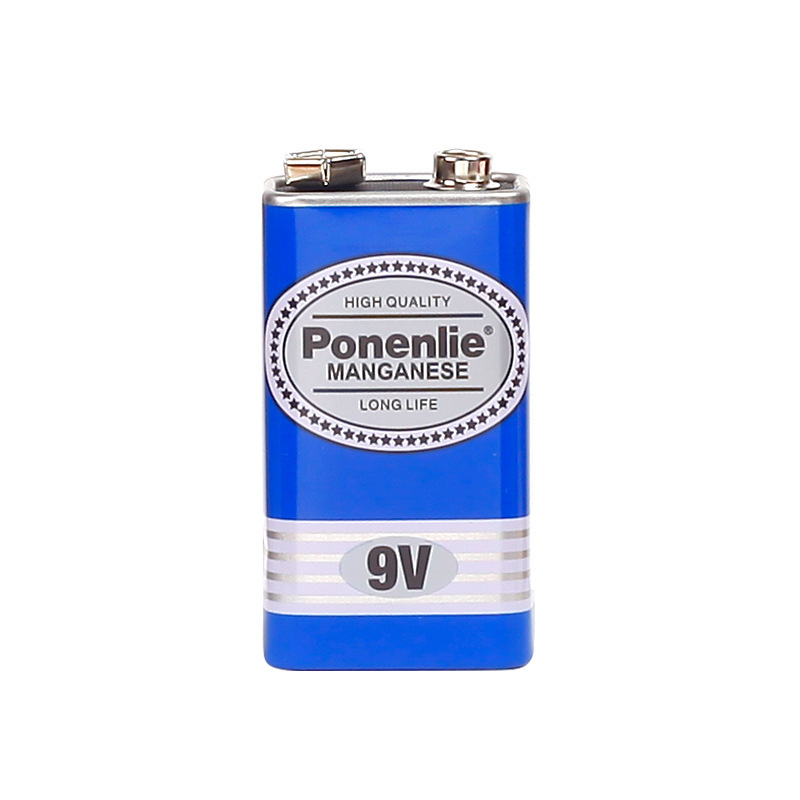

メーカー炭素性電池9v電池卸売り角型電池マルチメーターマイクマイク無線麦警報器

￥21

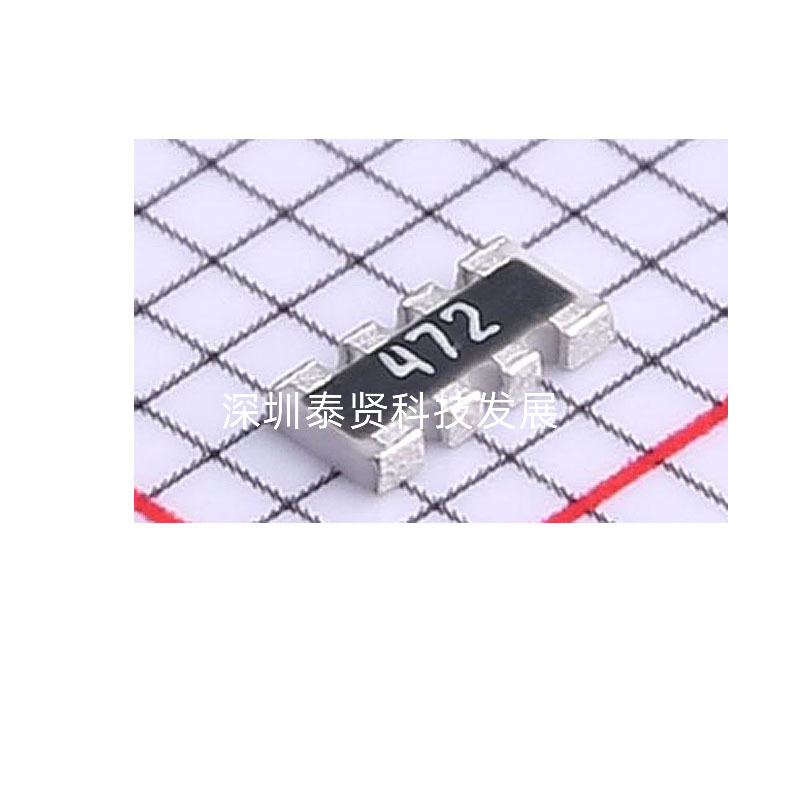

大量スポットグループは0402*4 4.7k 5% k 2k 5.1k 2.2k 10k 100k… は...

￥1

電解コンデンサーEKY-250ELL101MF11D ncc日本ブラックコングky 25v100uf 6.3x11

￥3

純正品sn74hc132dr SOIC-14四路正と非ゲートチップ

￥41

卸売り定電圧定電流降圧モジュール電圧電流電力表示LED駆動リチウム電池充電帯外

￥67

卸売りMINI L293Dモータ駆動拡張板ミニL293Dモータ駆動モジュール小板

￥79

卸売りVS1053モジュールMP3モジュール開発ボードはアンプデコードボードのオンボード録音機能を持っている

￥690

ENC28J60 ネットワークモジュール SPI インターフェイスイーサネットマイクロコントローラー開発ボードマッチングモジュール

￥345

400V560UF Ruby VXH 新品オリジナル本物

￥150

もっと調べます

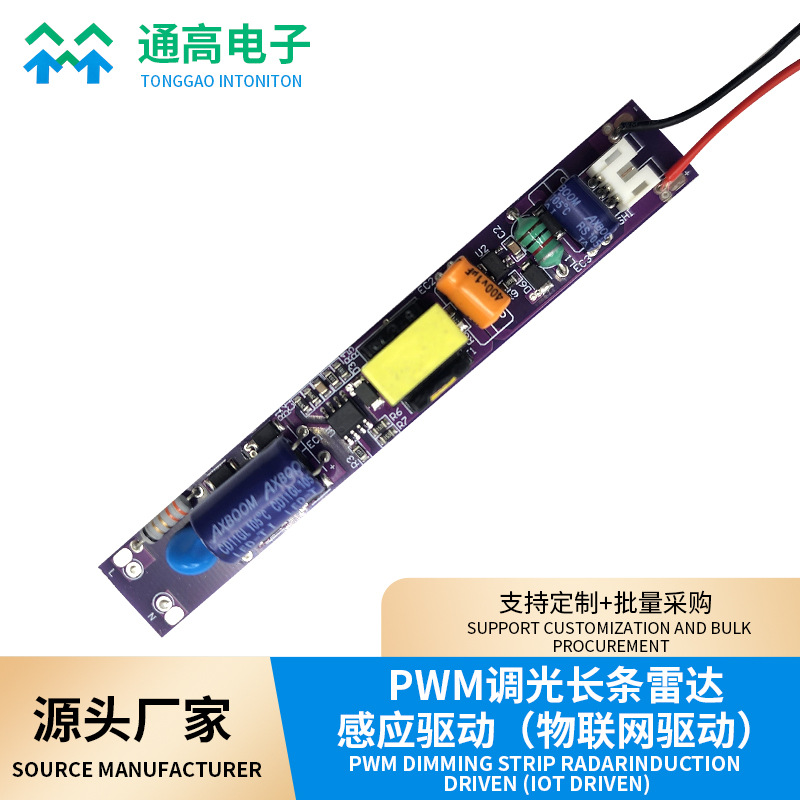

PWM调光长条雷达感应驱动物联网驱动T5T8日灯管电源线条灯适配器

￥87

車の LED ライトドライバーボードヘッドライト定電流ドライブサポートファンヘッドライト LED 電源モジュール 12V9V

￥51

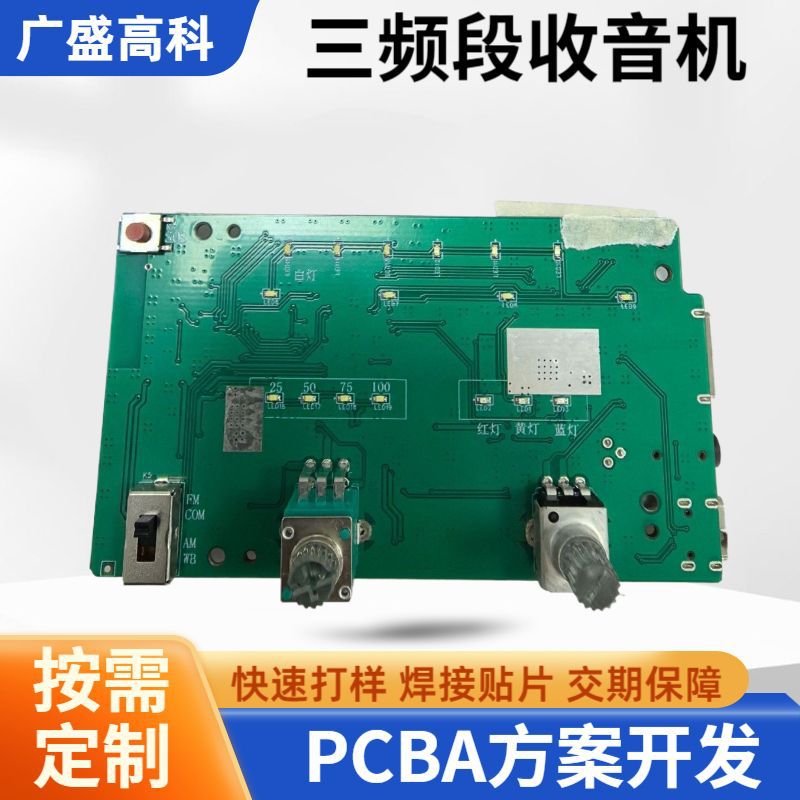

メーカー卸売ラジオサポート 3 バンドマイクロコントローラ開発 PCBA ソリューション開発 PCBA チップ集積回路

￥46

回路基板pcba方案開発pcb充電回路基板模造板復号溶接smt開発ファン回路基板

￥92

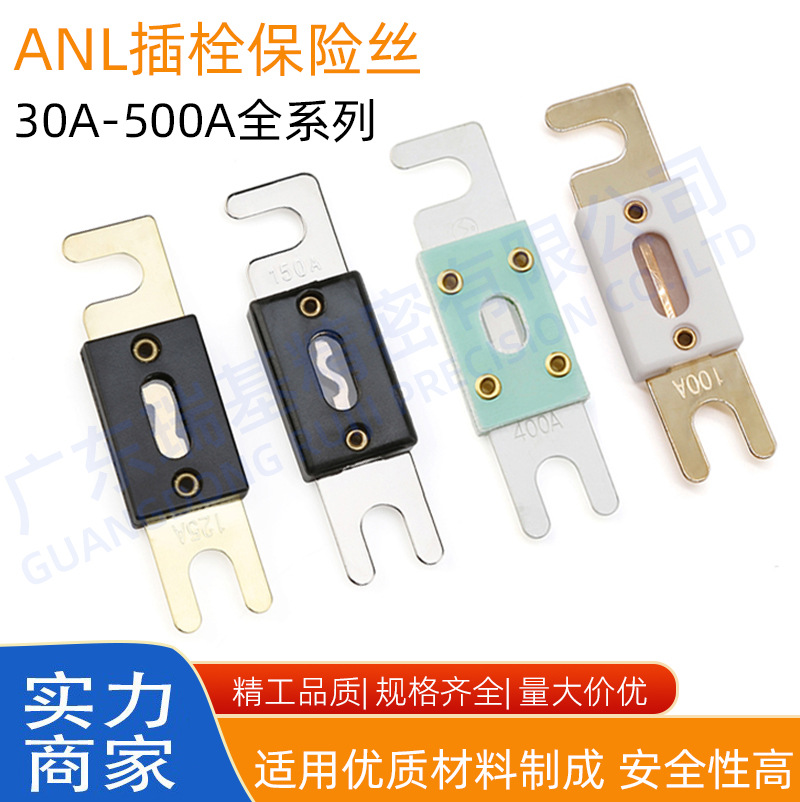

車用ヒューズ大ANL自動車保険片フォーク栓オートバイヨット不動産改造用

￥81

車用LEDライトドライバーボードヘッドライトデュアルライト電源ボード 9V12V 外部車載LEDヘッドライト定電流ドライバー

￥69

PCBAブラシレスサーボボードソリューション開発モーター制御ソリューションボード SMT溶接PCBAサーボソリューション

￥276

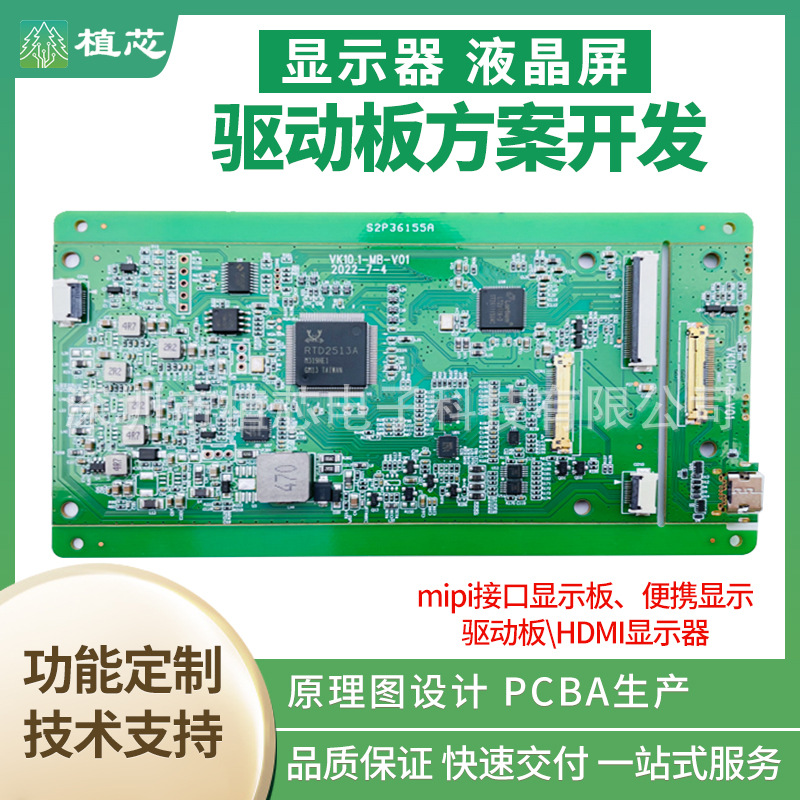

Mipiインターフェースディスプレイボードポータブルディスプレイ駆動板hdmiディスプレイマルチスクリーン駆動板方案開発

￥2,300

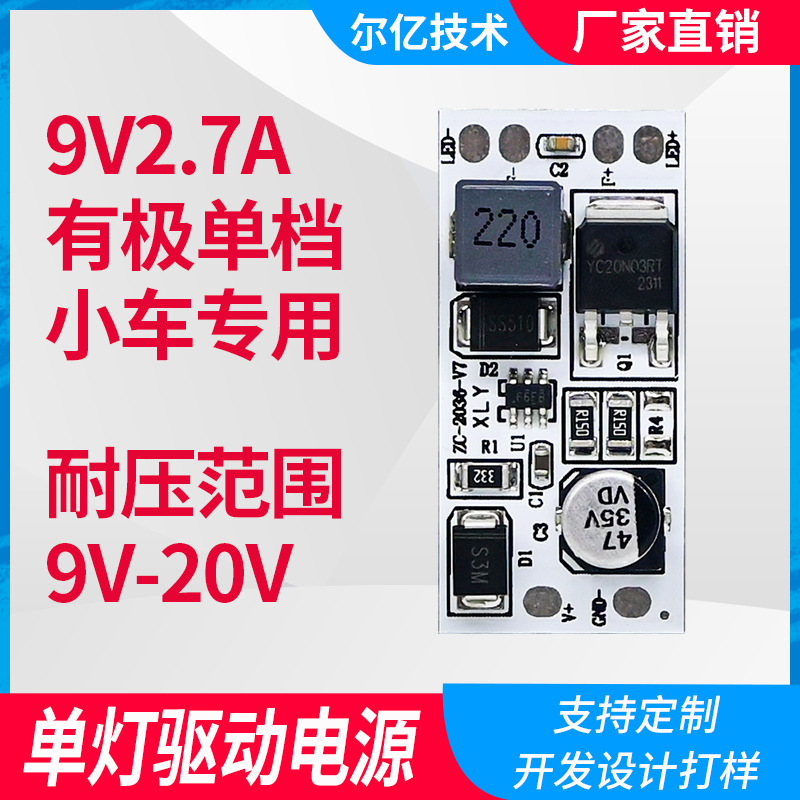

爾億自動車ヘッドライト駆動電源案ledランプ電源駆動板9v2.7aには極単速電源がある

￥64

自動車LED駆動板外付け2灯オートバイLED駆動電源板12V2.5A調整可能大出力H4

￥51

製品詳細

模块均有过上电测试，由于钽电容的特性导致其容易炸开，不稳定的电源并不会导致每一个都炸开，请用户多检查电源是否稳定

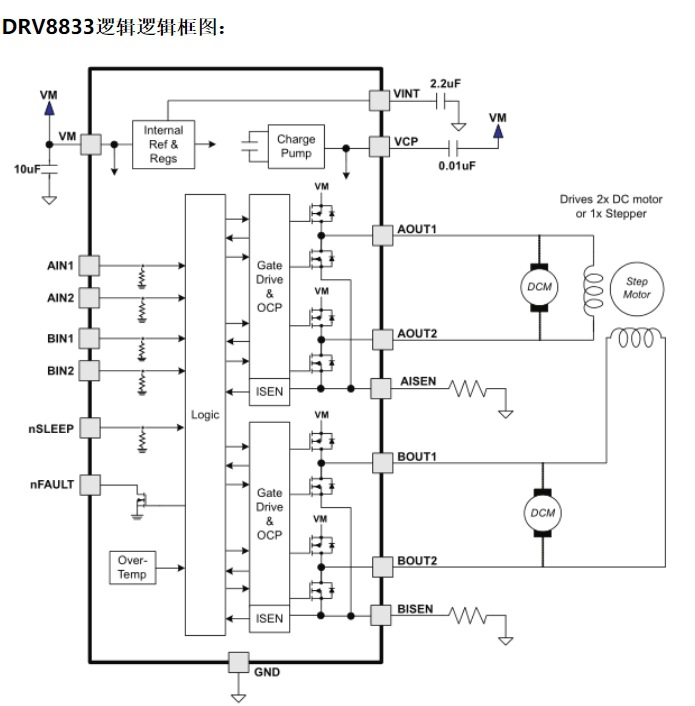

DRV8833电机驱动模块可直接替换TB6612驱动模块，管脚基本完全兼容。

DRV8833的的用法：

特点介绍：

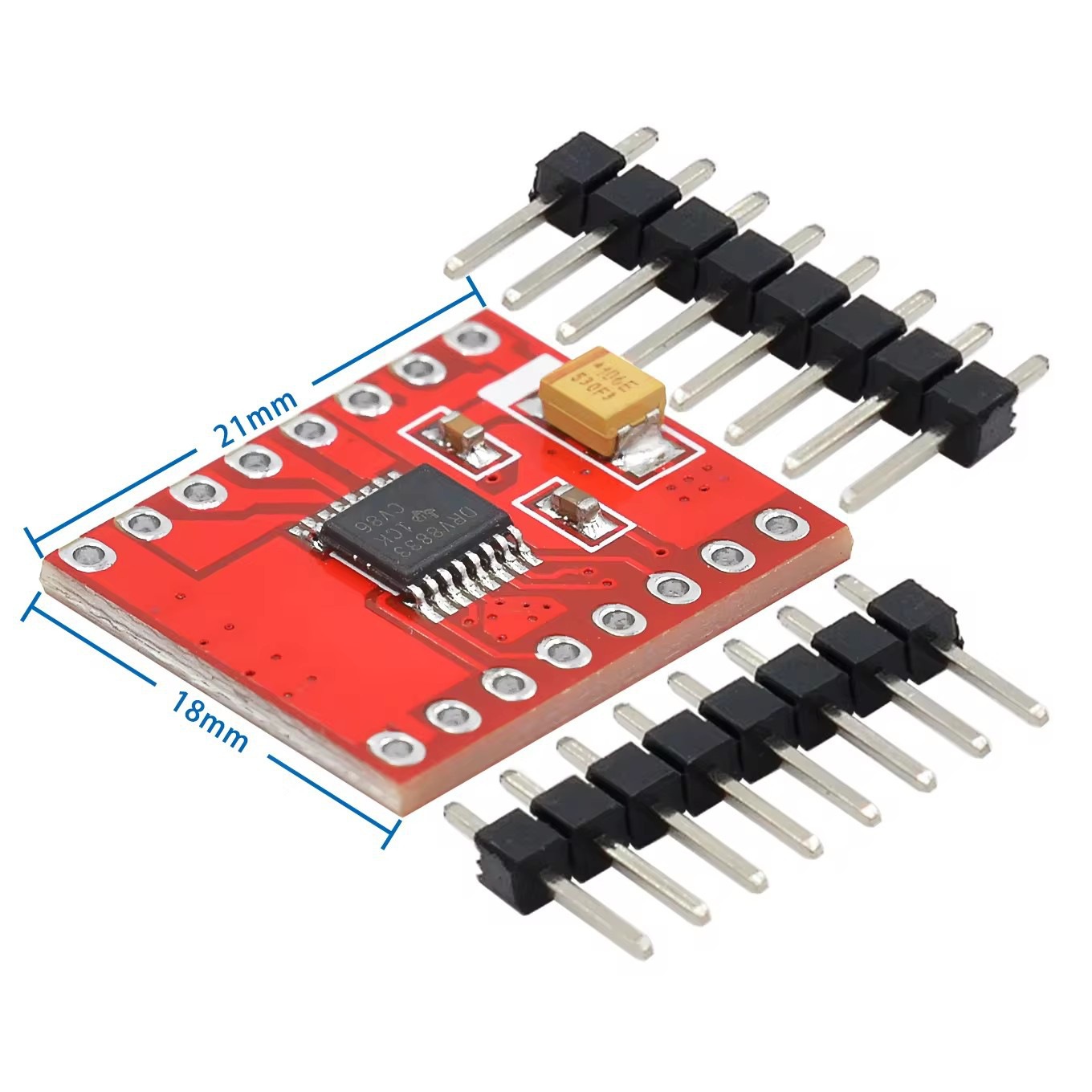

尺寸：18* 21mm

输入电压： 2.7 V – 10.8 V

单H桥输出电流：1.5A，可驱动2个直流减速电机。

内置过流保护，短路保护，欠压闭锁和过热保护。带低功耗睡眠模式。

用途：可驱动1.5A以下的直流电机和4线步进电机。

管脚说明：
ANI1：AO1的逻辑输入控制端口，电平0-5V。
AIN2：AO2的逻辑输入控制端口，电平0-5V。
BNI1：BO1的逻辑输入控制端口，电平0-5V。
BIN2：BO2的逻辑输入控制端口，电平0-5V。
AO1、AO2为1路H桥输出端口，接一个直流电机的两个脚。
BO1、BO2为2路H桥输出端口，接另一个外直接电机的两个脚。
GND：接地。

VM：芯片和电机供电脚，电压范围2.7 V – 10.8 V。

STBY：接地或悬空芯片不工作，无输出，接5V工作；电平0-5V。

NC：空脚

DRV8833的的用法：
DRV8833是双驱动，也就是可以驱动两个电机
下面分别是控制两个电机的IO口
STBY口接单片机的IO口清零电机全部停止，置1通过AIN1 AIN2，BIN1，BIN2 来控制正反转
VM  接12V以内电源
GND 就不多说了啊
驱动1路

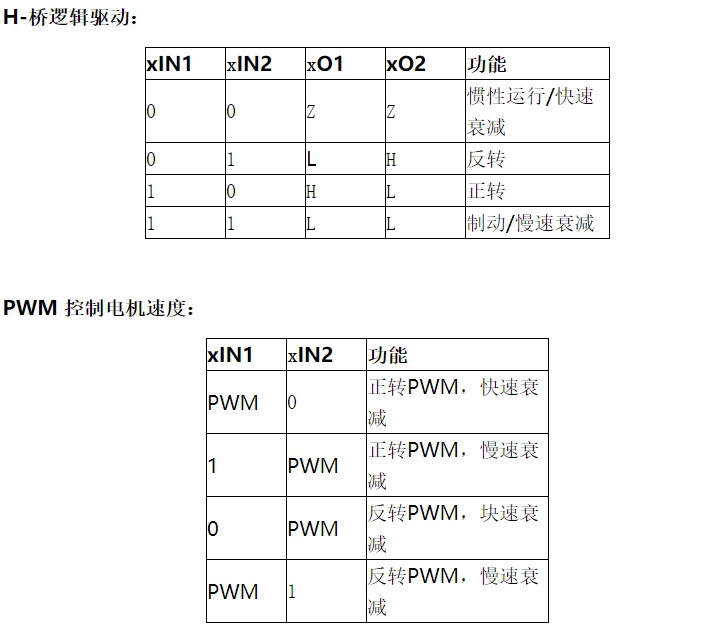

真值表：
AIN1 0      0      1
AIN2 0      1      0
     停止   反转  正传
A01
AO2   接电机1的两个脚
驱动2路
PWMB     接单片机的PWM口
真值表：
BIN1 0      0      1
BIN2 0      1      0
     停止   反转  正传
B01
BO2   接电机2的两个脚

TB6612的的用法：

TB6612是双驱动，也就是可以驱动两个电机

下面分别是控制两个电机的IO口

STBY口接单片机的IO口清零电机全部停止，置1通过AIN1 AIN2，BIN1，BIN2 来控制正反转

VM 接12V以内电源

VCC 接5V电源

GND 就不多说了啊

驱动1路

PWMA 接单片机的PWM口

真值表：

AIN1 0 0 1

AIN2 0 1 0

停止正传反转

A01

AO2 接电机1的两个脚

驱动2路

PWMB 接单片机的PWM口

真值表：

BIN1 0 0 1

BIN2 0 1 0

停止正传反转

B01

BO2 接电机2的两个脚

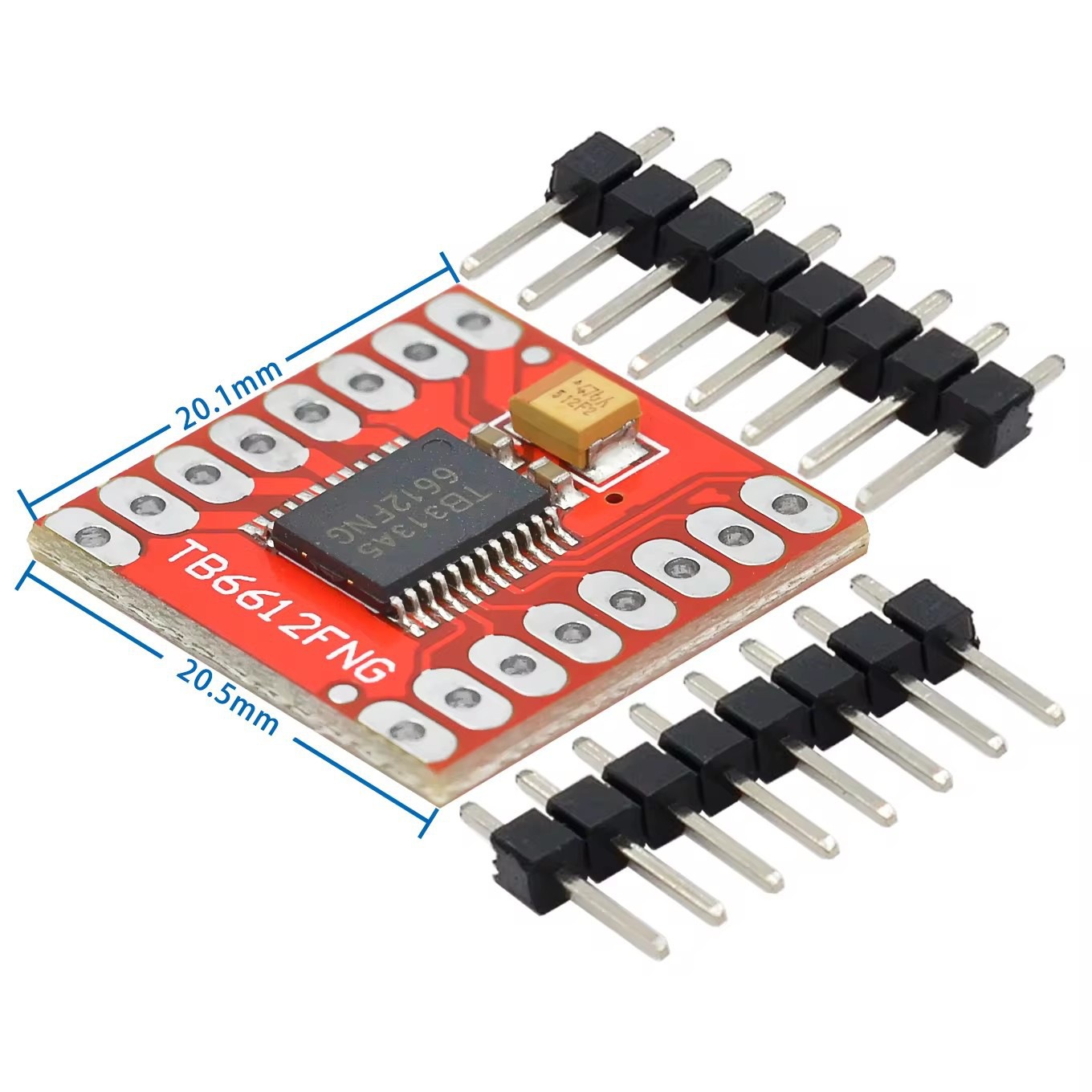

Description: The TB6612FNG motor driver can control up to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes - CW, CCW, short-brake, and s. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to take the motor out of standby mode.CJMCU.

Logic supply voltage (VCC) can be in the range of 2.7-5.5VDC, while the motor supply (VM) is limited to a maximum voltage of 15VDC. The output current is rated up to 1.2A per channel (or up to 3.2A for a short, single pulse).

Board comes with all components installed as shown. Decoupling capacitors are included on both supply lines. All pins of the TB6612FNG are broken out to two 0.1" pitch headers; the pins are arranged such that input pins are on one side and output pins are on the other.

Features:

Power supply voltage: VM=15V max, VCC=2.7-5.5V
Output current: Iout=1.2A(average) / 3.2A (peak)
Standby control to save power
CW/CCW/short brake/s motor control modes
Built-in thermal shutdown circuit and low voltage detecting circuit
All pins of the TB6612FNG broken out to 0.1" spaced pins
Filtering capacitors on both supply lines
