NSXm一体式プラスチックカバー漏電遮断器158.f44v100lz遮断器NSX100m 4p 4d 100a

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

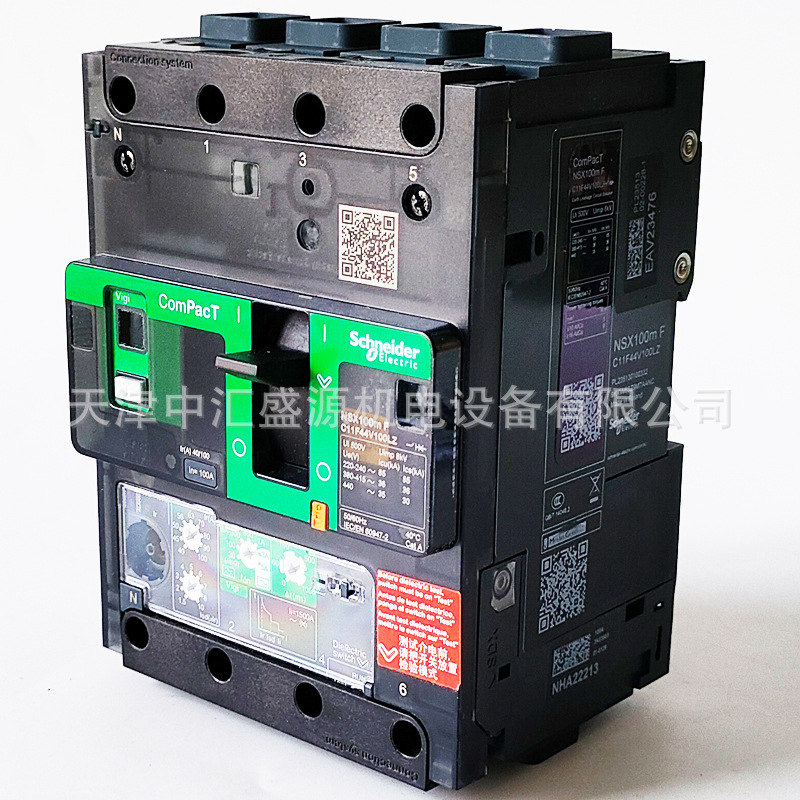

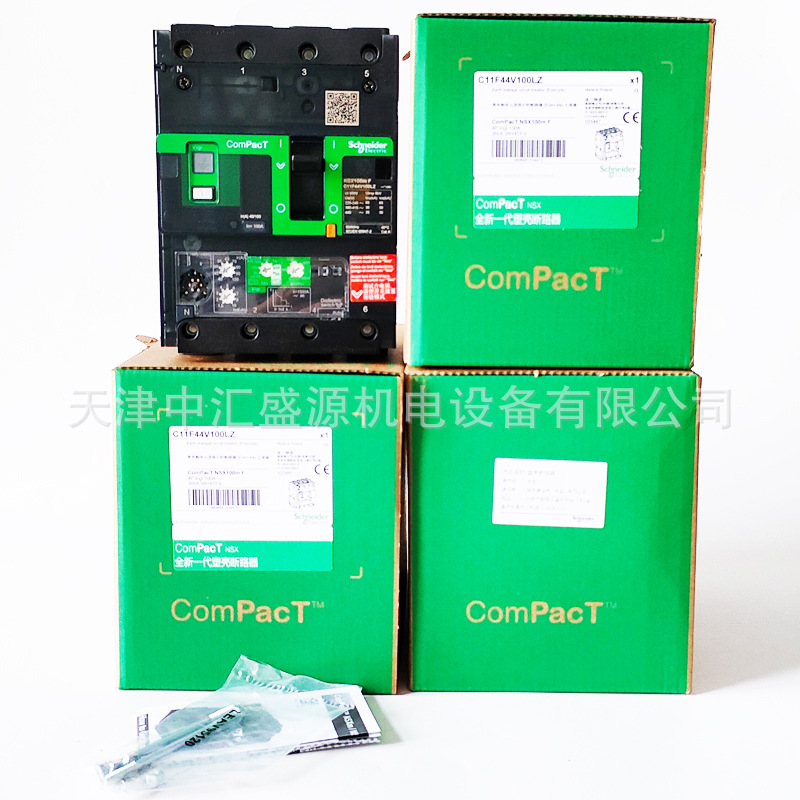

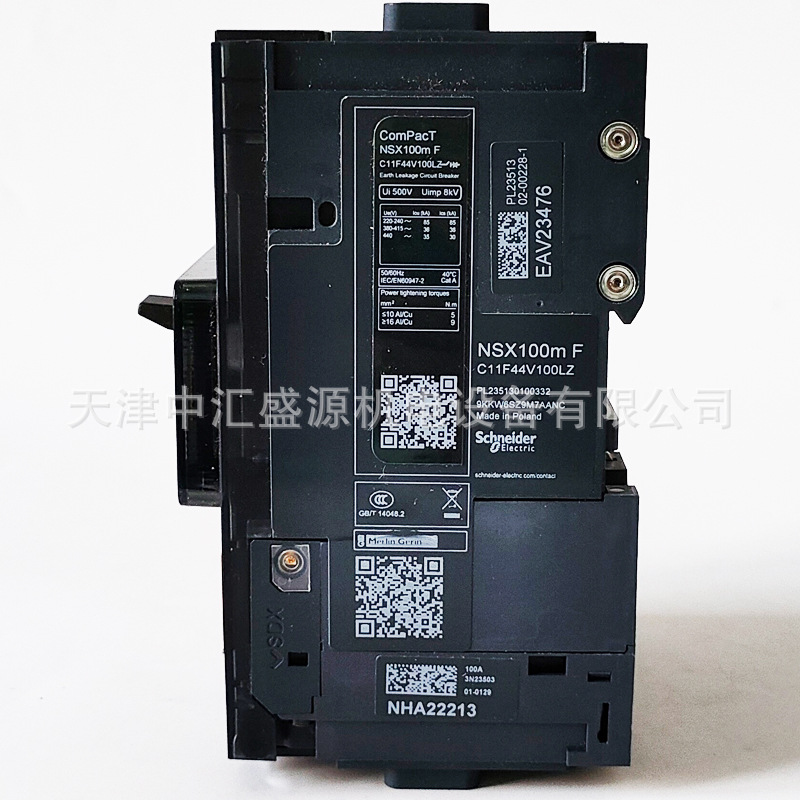

产品图片





产品参数

产品系列	ComPacT new generation
产品名称	ComPacT NSXm new generation
产品短名	NSX100m 100F
产品类型	剩余电流动作保护断路器
产品应用	配电保护
额定电流 [In]	100 A
电极描述	4P 4D
中性线位置	左侧
控制类型	手柄直接转柄延伸旋转手柄
安装类型	螺钉固定 (底板安装) 卡扣锁紧 (DIN 导轨安装)
电网类型	AC
电网频率	50/60 Hz
分断能力	F 36 kA 380...415 V AC
[Icu] rated ultimate breaking capacity	Icu 85 kA 在…上 220...240 V AC 50/60 Hz Icu 36 kA 在…上 380...415 V AC 50/60 Hz Icu 35 kA 在…上 440 V AC 50/60 Hz
额定工作电压 [Ue]	690 V AC 50/60 Hz 符合 IEC 60947-2
使用分断能力 [Ics]	85 kA 在…上 220...240 V AC 50/60 Hz 符合 IEC 60947-2 36 kA 在…上 380...415 V AC 50/60 Hz 符合 IEC 60947-2 30 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2
额定冲击耐受电压 [Uimp]	8 kV 符合 IEC 60947-2
额定绝缘电压 [Ui]	500 V 符合 IEC 60947-2
脱扣器类型	电子式
脱扣器名称	MicroLogic 4.1
脱扣器保护功能	三段保护
脱扣器额定值	100 A 在…上 40 °C
保护类型	接地—漏电保护过载和短路保护 Short time short-circuit protection witd fixed delay
漏电流保护	一体式漏电保护
热记忆	脱扣前和脱扣后 20 分钟
长延时电流整定类型	9 档可调
长延时电流整定值 [Ir]	40...100 A
长延时时间整定类型	固定式
[tr] 长延时时间整定范围	200 s 在…上 1.5 x Ir 8 s 在…上 6 x Ir 5 s 在…上 7.2 x Ir
短延时电流整定类型	可调
短延时电流整定值 [Isd]	1.5...10 x Ir
短延时时间整定值 [tsd]	20…80 ms
短延时时间整定类型	固定式
instantaneous pick-up range	1500 A
瞬时延迟调整范围	10 ms
剩余电流灵敏度	30 mA 适用 A类 100 mA 适用 A类 300 mA 适用 A类 500 mA 适用 A类 1000 mA 适用 A类 30 mA 适用 AC类 100 mA 适用 AC类 300 mA 适用 AC类 500 mA 适用 AC类 1000 mA 适用 AC类 3 A 适用 AC类 5 A 适用 AC类
剩余电流整定值 [IΔn]	30 mA 100 mA 300 mA 500 mA 1 A 3 A 5 A
剩余电流延时时间整定值 [Δt]	0 ms 40 ms 60 ms 140 ms 150 ms 300 ms 500 ms 800 ms 1000 ms 1500 ms
过电压类别	Class II
隔离功能	适用
使用类别	AC类
极间距	27 mm 不带扩展器 35 mm 带有扩展器

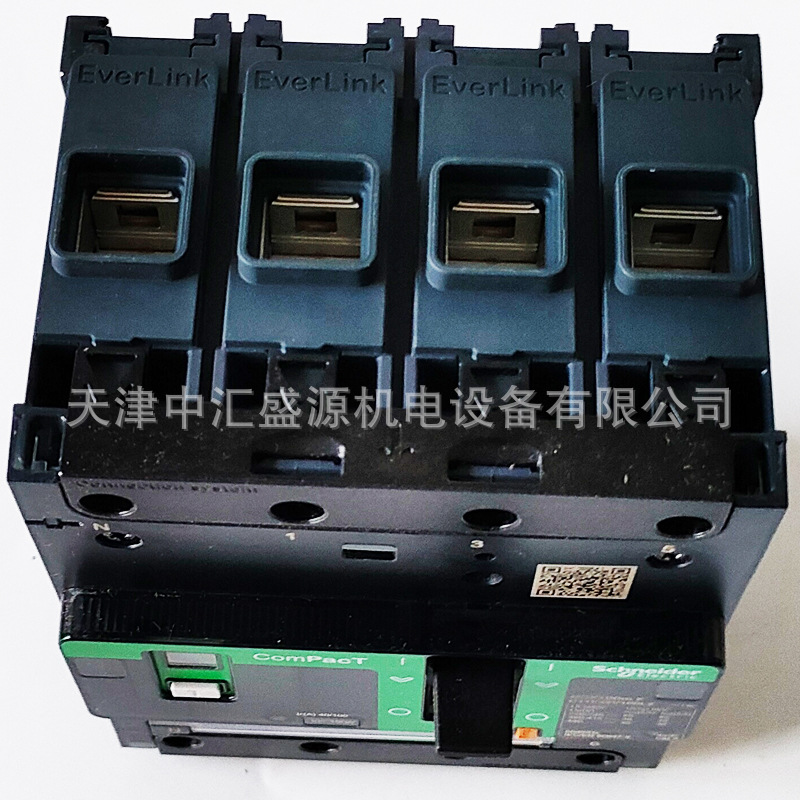

接线能力	EverLink™接线器 wire size 2.5…95 mm², 刚性/柔性用于EverLink接线的铜或铝 EverLink™接线器 wire size 2.5…70 mm², 软线用于EverLink接线的铜或铝
螺纹类型	M6
厚度	8 mm
紧固扭矩	5 N.m 适用 2.5…10 mm² 9 N.m 适用 16…95 mm²
本地信号指示	LED就绪 (绿色) for 操作就绪 (就绪): LED 90 % Ir (橙色) for 报警: LED 105 % Ir (红色) for 过载:
槽位数	1 槽适用报警触点 SDx (固定式) 1 槽适用脱口线圈 MN or MX (固定式) 1 槽适用辅助触点 OF (固定式)
Power wire stripping lengtd	25 mm
电气寿命	20000 次 at 440 V In/2 10000 次 at 440 V In

产品说明

塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。

塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。
