简介
ESP32C3SuperMini是一款基于 Espressif ESP32-C3 WiFi/蓝牙双模芯片的 IoT 迷你开发板。ESP32-C3 是一款32 位 RISC-V CPU，包含FPU（浮点单元），可进行32 位单精度运算，具有强大的计算能力。它具有出色的射频性能，支持IEEE 802.11 b/g/n WiFi和蓝牙 5 (LE)协议。该板附带外部天线，可增强无线应用的信号强度。它还具有小巧精致的外形并结合单面表面贴装设计。它配备了丰富的接口，有11个可用作PWM引脚的数字I/O和4个可用作ADC引脚的模拟I/O。它支持UART、I2C 和 SPI等四种串行接口。板上还有一个小的重置按钮和一个引导加载程序模式按钮。
综合以上特点，ESP32C3SuperMini定位为高性能、低功耗、高性价比的物联网迷你开发板，适用于低功耗物联网应用和无线可穿戴应用。
产品参数
- 强大的 CPU：ESP32-C3，32 位 RISC-V 单核处理器，运行频率高达 160 MHz
- WiFi：802.11b/g/n协议、2.4GhHz、支持Station模式、SoftAP模式、SoftAP+Station模式、混杂模式
- 蓝牙：Bluetooth 5.0
- 超低功耗：深度睡眠功耗约43μA
- 丰富的板子资源：400KB SRAM、384KB ROM 内置4Mflash 。
- 芯片型号 ：ESP32C3FN4
- 超小尺寸：小至拇指 (22.52x18mm) 经典外形，适用于可穿戴设备和小型项目
- 可靠的安全功能：支持 AES-128/256、哈希、RSA、HMAC、数字签名和安全启动的加密硬件加速器
- 丰富的接口：1xI2C、1xSPI、2xUART、11xGPIO(PWM)、4xADC
- 单面元件、表面贴装设计
- 板载LED蓝灯： GPIO8引脚

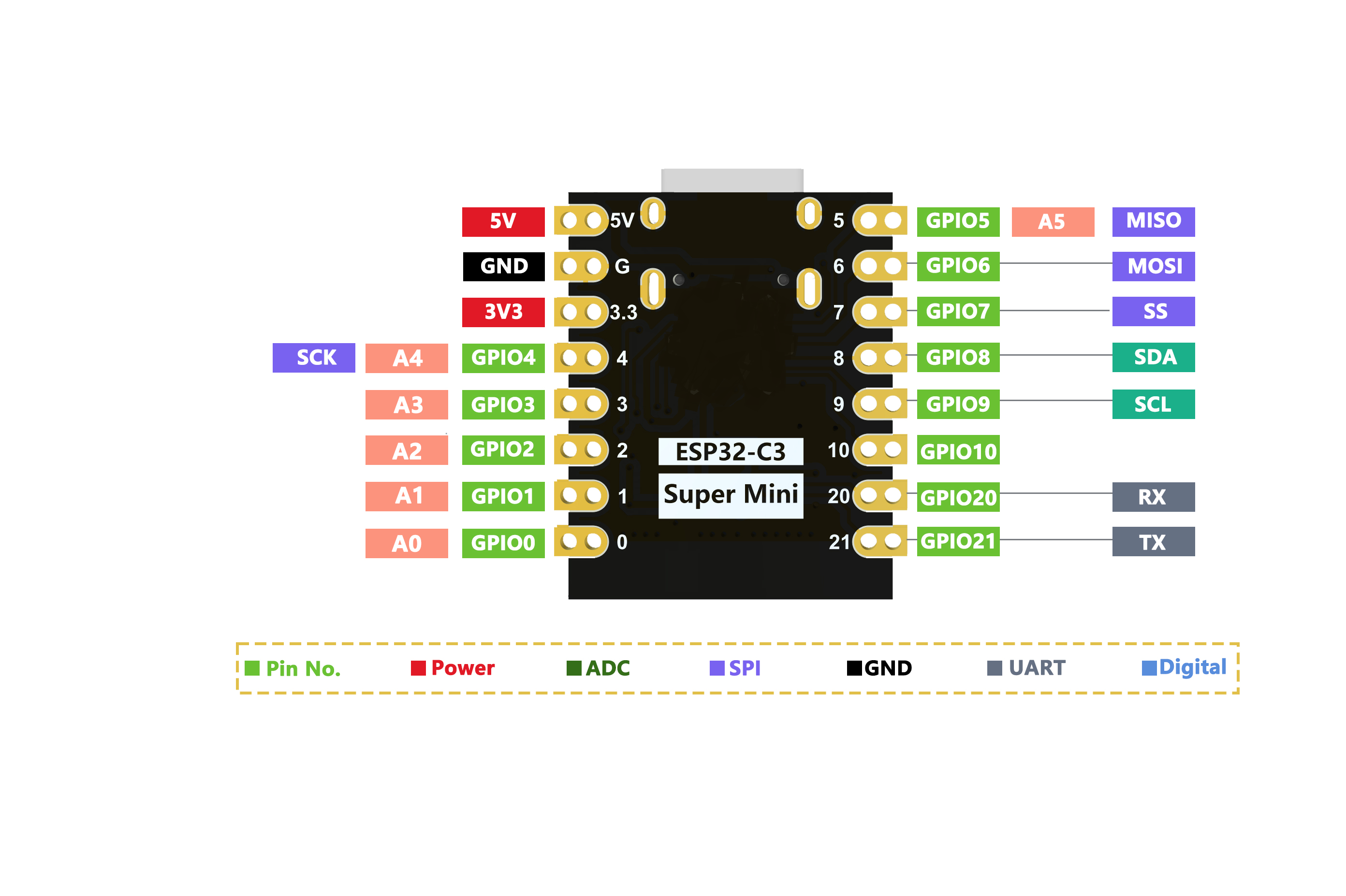

引脚图

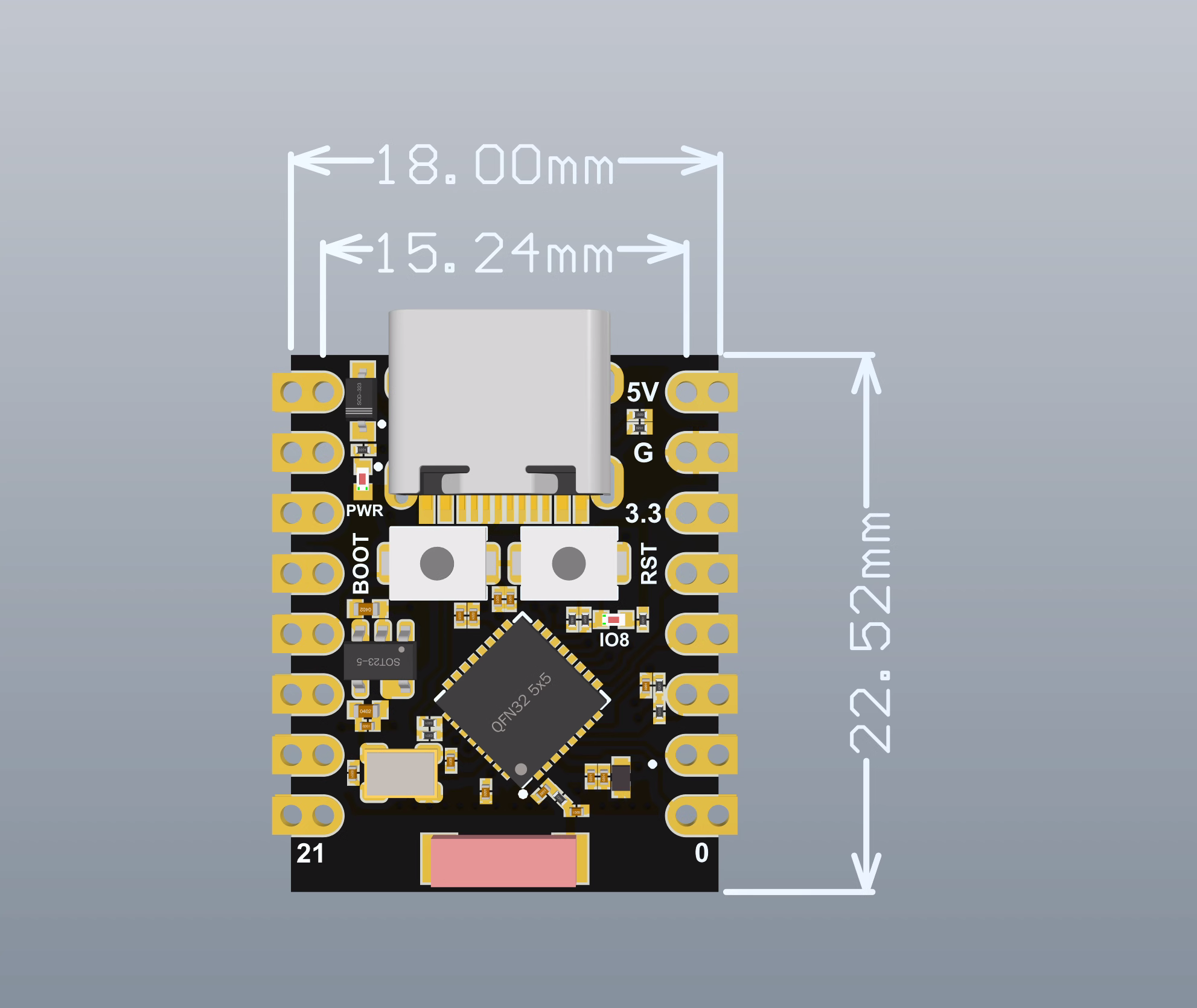

尺寸图

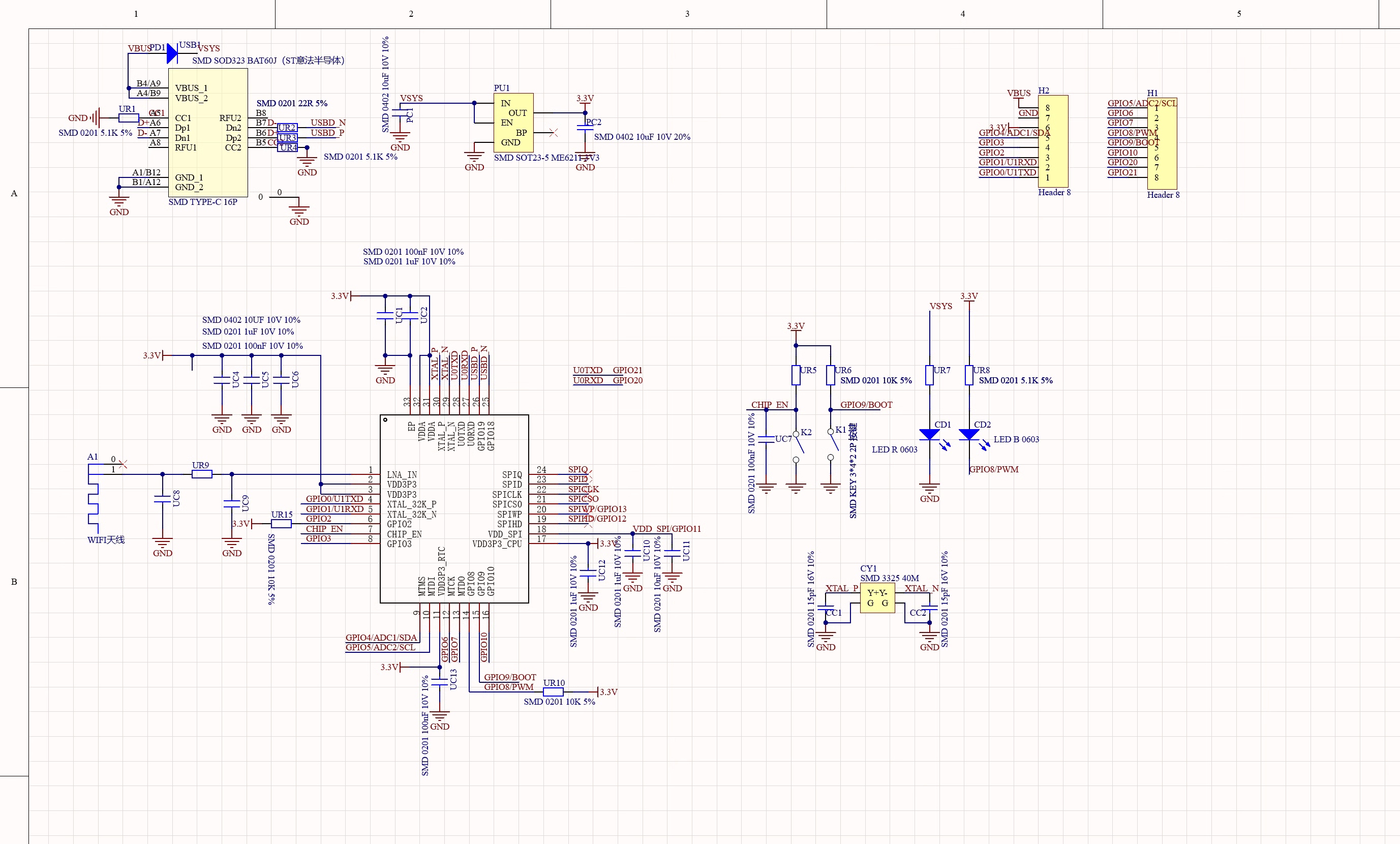

原理图
外接电源
如果需要外部供电只需将外部电源+级接入5V的位置，GND接负极。（支持3.3～6V电源）。切记连接外部电源的时候，无法接入USB，USB和外部供电只能选择一个。
进入下载模式：按住ESP32C3的BOOT按键，然后按下RESET按键，松开RESET按键，再松开BOOT按键，此时ESP32C3会进入下载模式。（每次连接都需要重新进入下载模式，有时按一遍，端口不稳定会断开，可以通过端口识别声音来判断）
