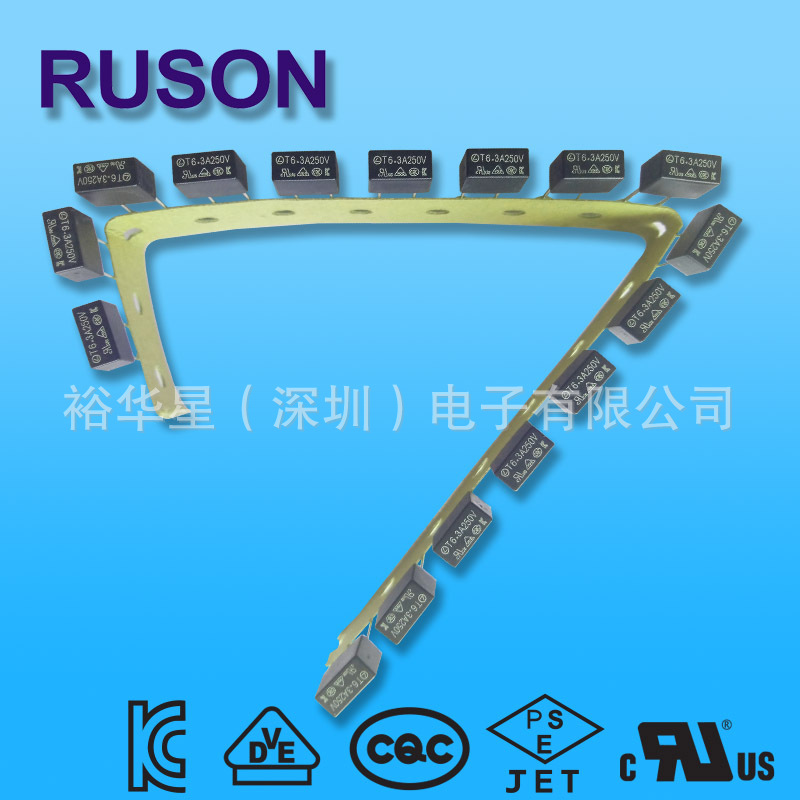

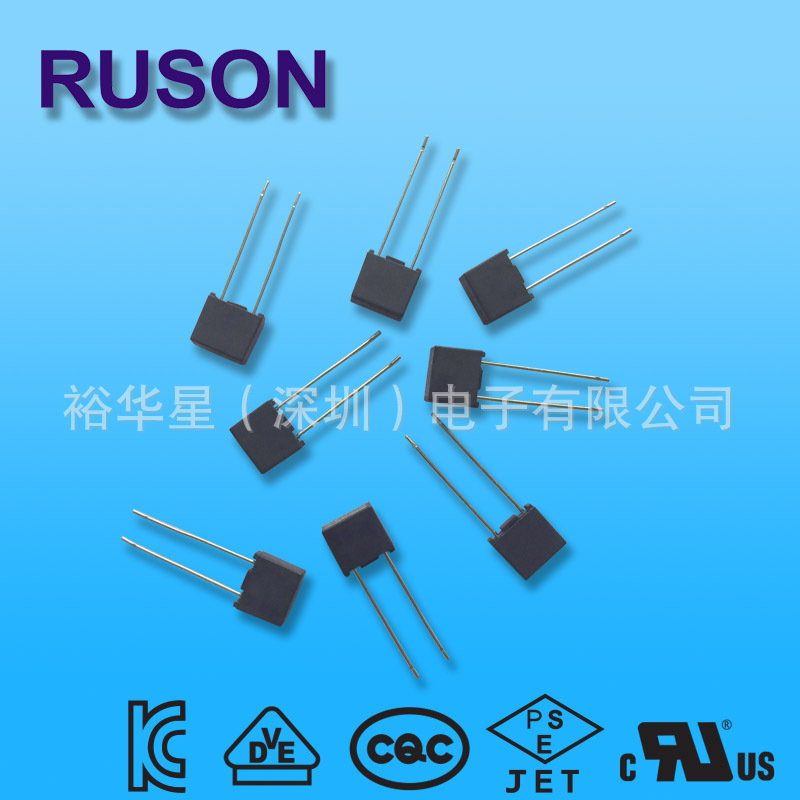

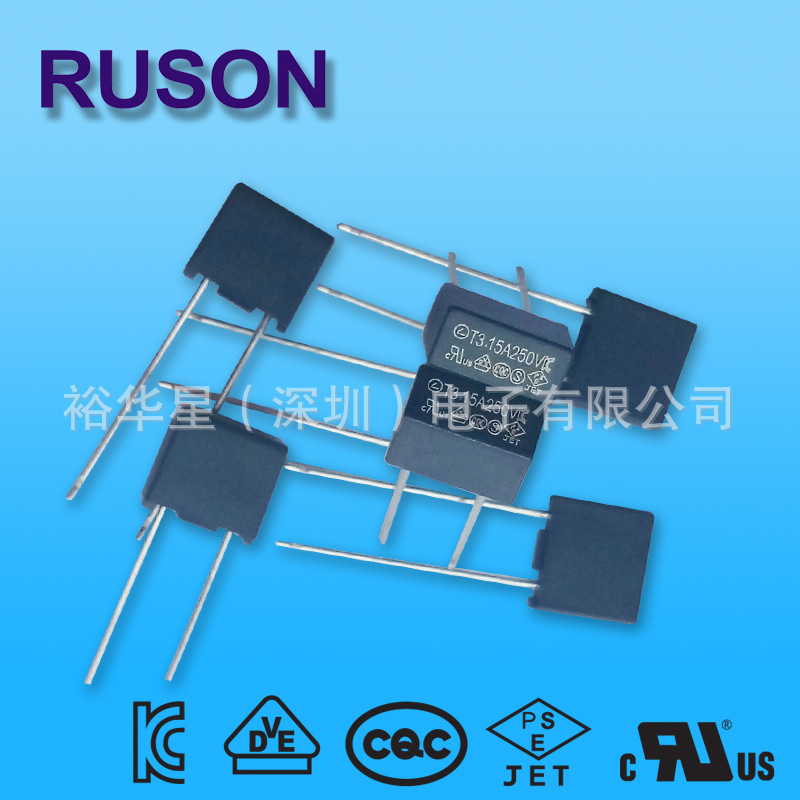

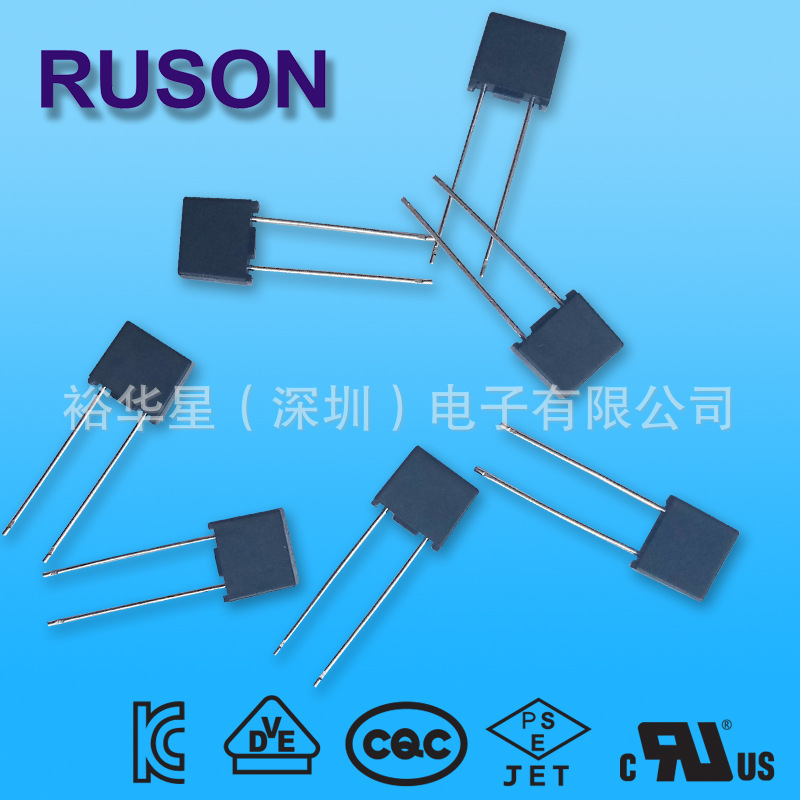

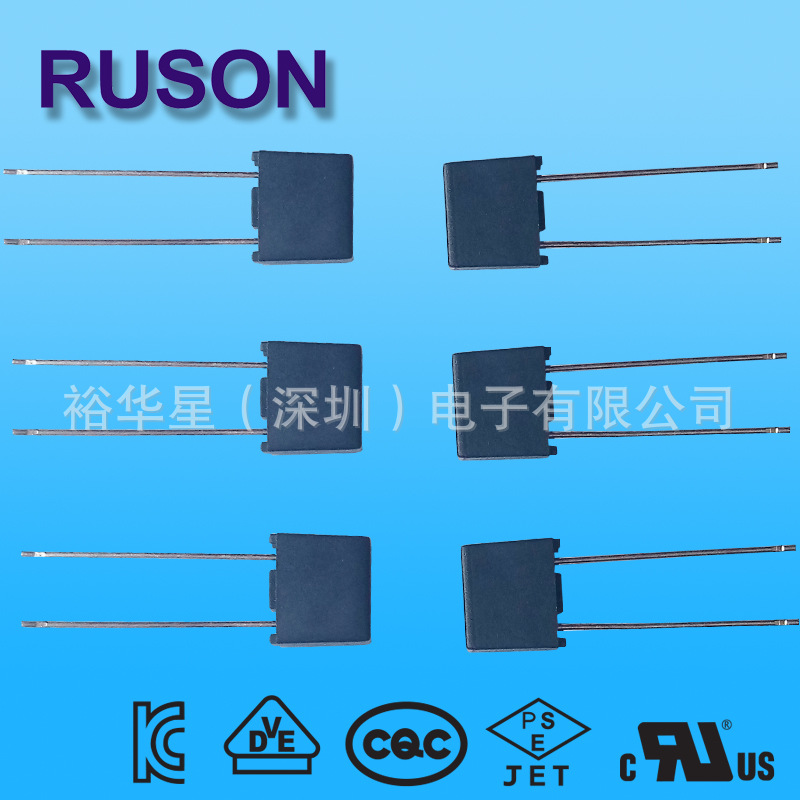

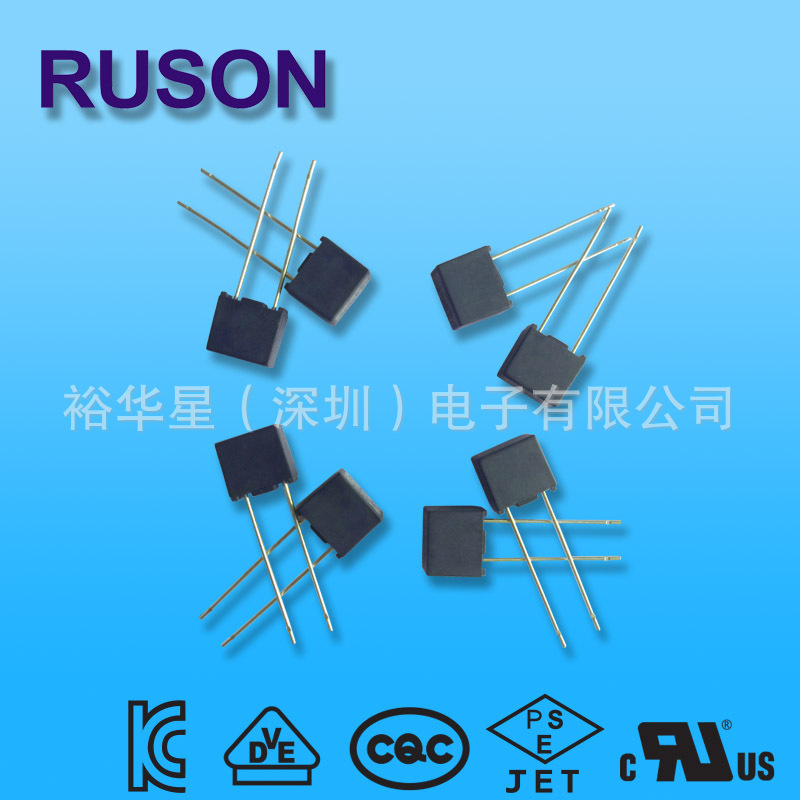

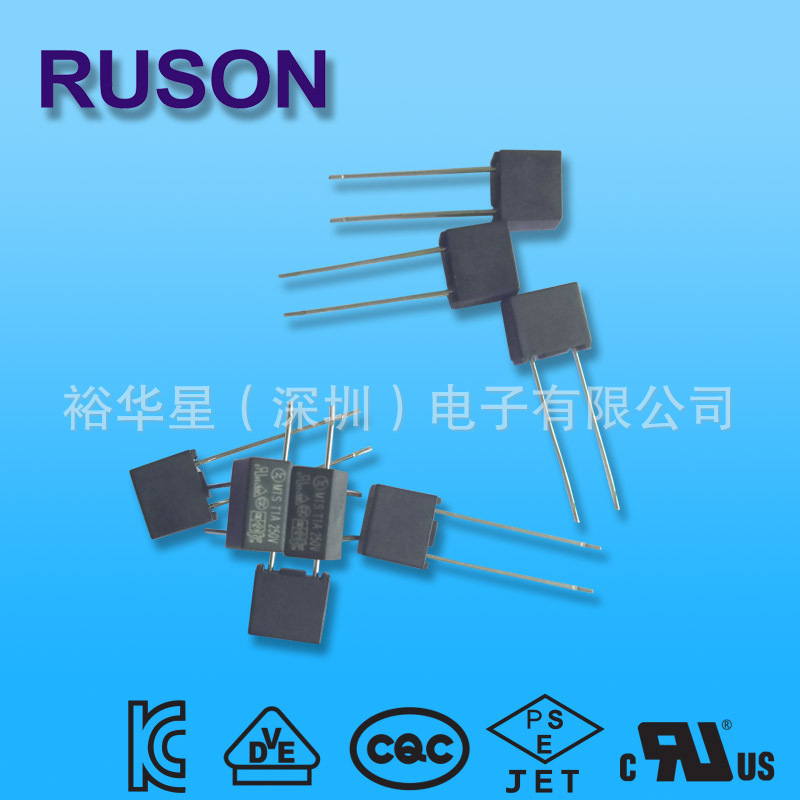

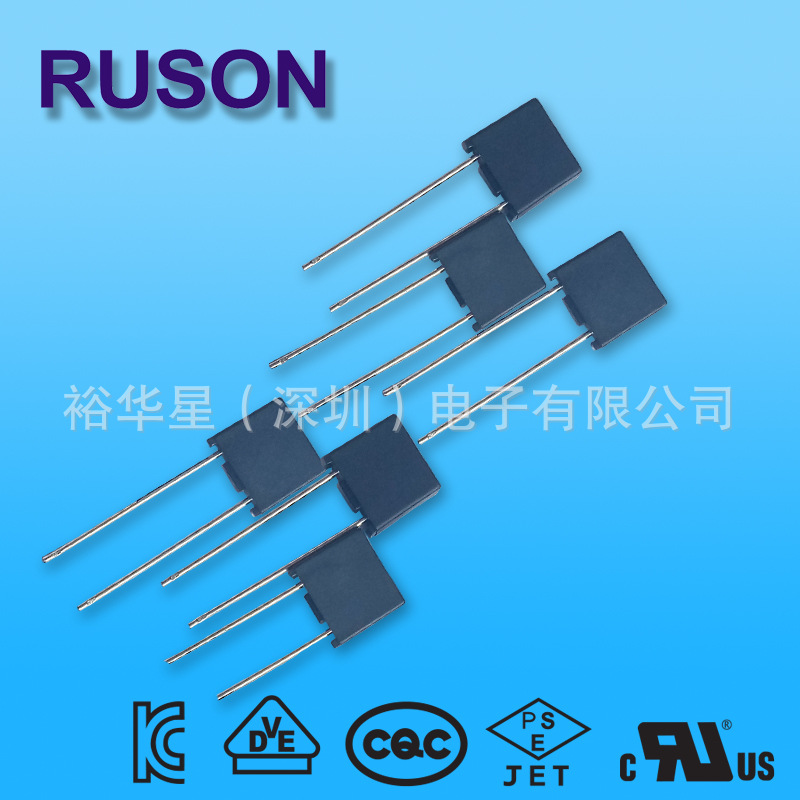

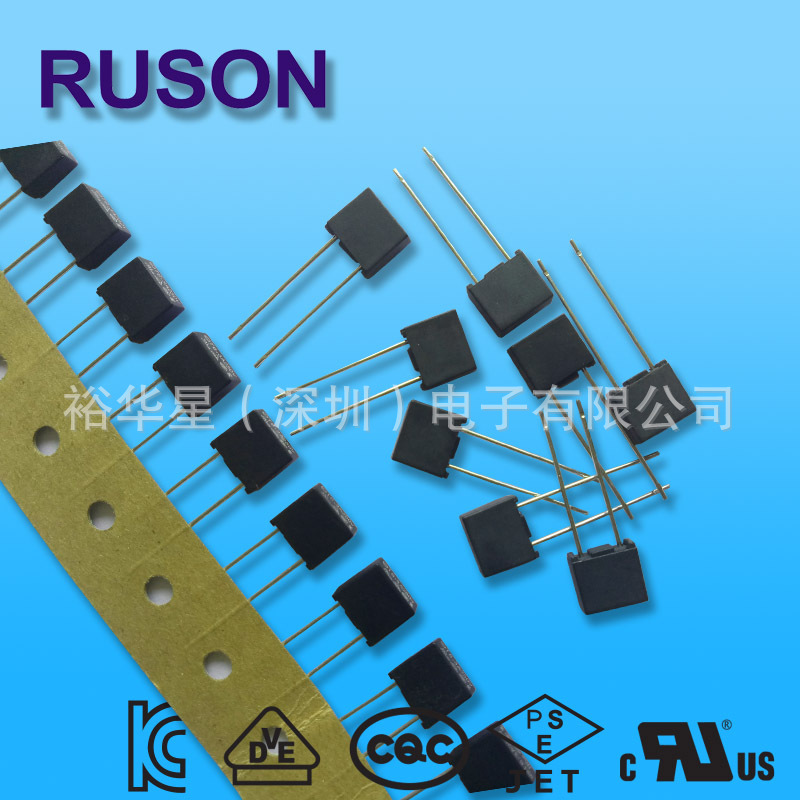

SMT良勝角型ヒューズ1.6a250vプラスチックヒューズt1.6a250v角型ヒューズMTS

1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。大多数传统的保险丝其采用的材料具有较低的熔化温度。因此，该种保险丝对环境温度的变化比较敏感。例如一个电流额定值为10A的保险丝通常不推荐在25℃环境温度下在大于7.5A的电流下运行。
2．电压额定值保险丝的电压额定值必须等于或大于有效的电路电压。一般标准电压额定值系列为32V、125V、250V、600V。
3．电阻保险丝的电阻在整个电路中并不重要。由于安培数小于1的保险丝电阻只有几个欧姆，所以在低压电路中采用保险丝时应考虑这个问题。大部分的保险丝是用温度系数为正的材料制造的，因此，就有冷电阻和热电阻之分。
4．环境温度保险丝的电流承载能力，其实验是在25℃环境温度条件下进行的，这种实验受环境温度变化的影响。环境温度越高，保险丝的工作温度就越高，其寿命也就越短。相反，在较低的温度下运行会延长保险丝的寿命。
5．熔断额定容量也称为致断容量。熔断额定容量是保险丝在额定电压下能够确实熔断的比较大许可电流。短路时，保险丝中会多次通过比正常工作电流大的瞬时过载电流。安全运行要求保险丝保持完整的状态(无爆裂或断裂)并消除短路。

保险丝的作用
一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。
工作原理
当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。

当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。同样，您在使用它的时候，一定要正确地安装它。
保险丝的标志
标志大多数保险丝的标记在身上或端盖与标记，指示其评级。但是“芯片类型”保险丝功能很少或没有标记，使识别非常困难。
保险丝可能出现类似的显著不同的特性，确定了它们的标记。保险丝标记通常会传达以下信息：
安培的保险丝的额定
电压等级的保险丝
时间 - 电流特性，即速度保险丝
批准由和国际标准机构
制造商 / 产品编号 /系列
中断能力

玻封保险丝又称保险丝的公称工作电流，代号是In，保险丝的额定电流是由制造部门在实验室的条件下所确定的。
中文名 玻封保险丝 外文名 Glass fuse
额定电流值通常有100mA、200mA、 315mA、400mA、500mA，630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等，一般以客户之需求和实际的用途来提供各种保险丝之额定电流值。

额定电压
保险丝的公称工作电压，代号是Un，一般保险丝的标准电压额定值为32V、60V、125V、250V、300V、500V、600V。保险丝可以在不大于其额定电压的电压下使用，但一般不被同意使用在电路电压大于保险丝额定电压的电路中。
电压降
对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压，代号是Ud。由于保险丝两端电压降对电路会有一定的影响，因此在欧规里有对电压降的明确规定。
保险丝电阻
通常分为冷态电阻和热态电阻，冷态电阻是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。热态电阻则是以全额额定电流值为测试电流所测得的电压降转化过来的，其计算公式为R热=Ud/In。通常热电阻比冷电阻要大。同时捷比信保险丝电阻功能上具有贴片电阻和保险丝两种功能，正常情况下JEPSUN保险丝电阻起到电阻作用，而需要保险丝工作的时候，可以熔断，起到保险丝的作用。
过载电流
过载电流是指在电路中流过有高于正常工作时的电流。如果不能及时切断过载电流，则有可能会对电路中其它设备带来破坏。短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。
熔断特性
即时间/电流特性(也称为安-秒特性)。通常有两种表达方法，即I-T图和测试报告。I-T图是以负载电流为x坐标、熔断时间为y坐标构成的坐标系内，由保险丝在不同电流负载下的平均熔断时间坐标点连成的曲线。每一种型号规格的保险丝都有一条相应的曲线可代表它的熔断特性。这条曲线可在选用保险丝时参考。测试报告是按照标准要求的测试项目所做的测试之测试数据记录。我们的I-T图和测试报告都是根据在实验的条件下所测得之数据而得出，在实际使用的条件下其曲线图或测试报告会有差别，因此我司提供之测试报告与I-T图仅作为参考。
分断能力
又称额定短路容量，即在额定电压下，保险丝能够安全分断的比较大电流值(交流电为有效值)。它是保险丝重要的安全指针。分断能力的代号是Ir。
熔化热能值
即保险丝熔化所需的能量值，其代号是I t，读作A2Sec。它是使保险丝在8ms或更短的时间内断开时其对应的电流之平方与熔断时间之乘积，限制时间在8ms以内是使熔丝产生的热量全部用来熔断而来不及散热。它对于每一种不同的熔丝部件来说是个常数，它是熔丝本身的一个参数，由熔丝的设计所决定。

保险丝的构成
1.基本组成
一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，比较重要的是熔断特性要一致，家用保险丝常用铅锑合金制成；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。

2.灭弧装置
电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。石英砂就是常用的灭弧材料。

3.熔断装置
另外，还有一些保险丝有熔断指示装置，它的作用就是当保险丝动作（熔断）后其本身发生一定的外观变化，易于被维修人员发现，例如：发光、变色、弹出固体指示器等。

保险丝的外形
1、条丝状。早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关.插座。
2、片状（裸片状）。比旧式丝状方便使用。
3、玻璃管状。有几种不同尺寸，常见于电子产品。
6.3 x 32 mm （直径 x 长度）
5 x 20 mm
4、陶瓷管状。有几种不同形状及尺寸，可避免玻璃爆裂。
5、塑胶片状带金属片状接脚：汽车保险丝。
6、表面接着元件（SMD）型
7、圆柱体状，插件式：直接焊接于电路板上，用于产品内部。
