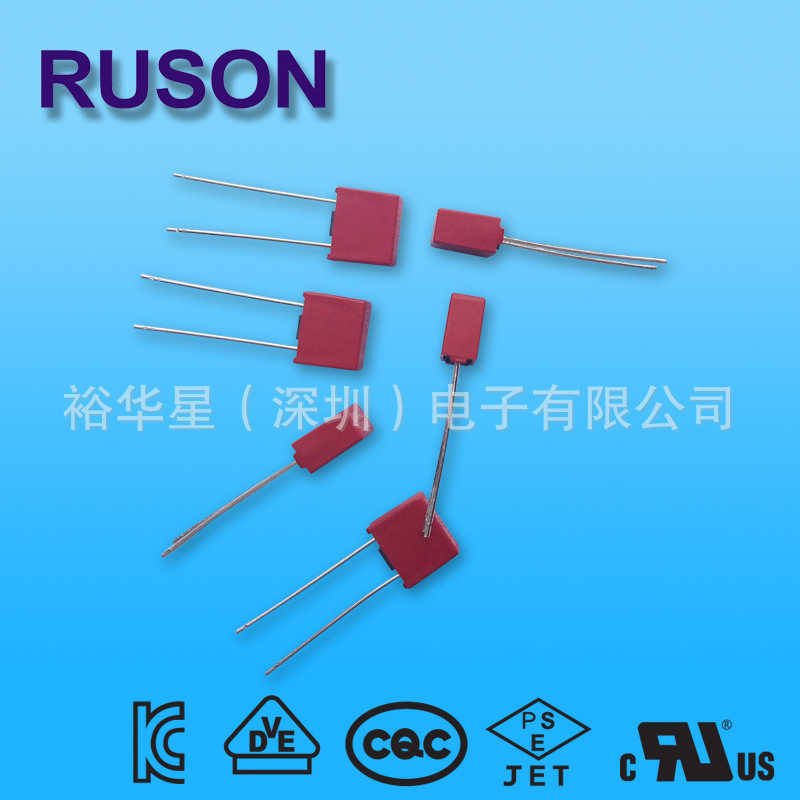

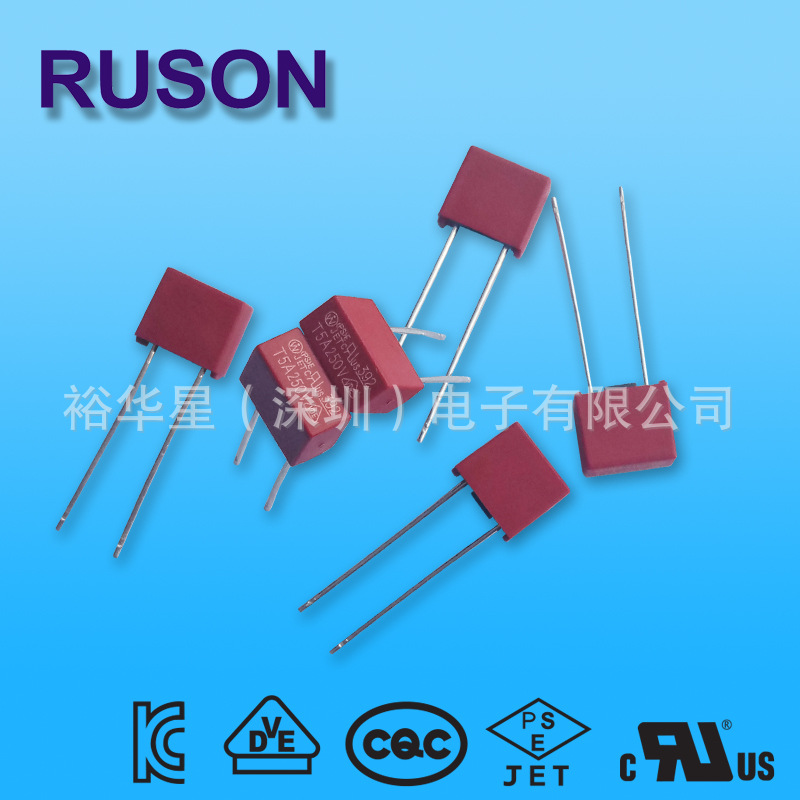

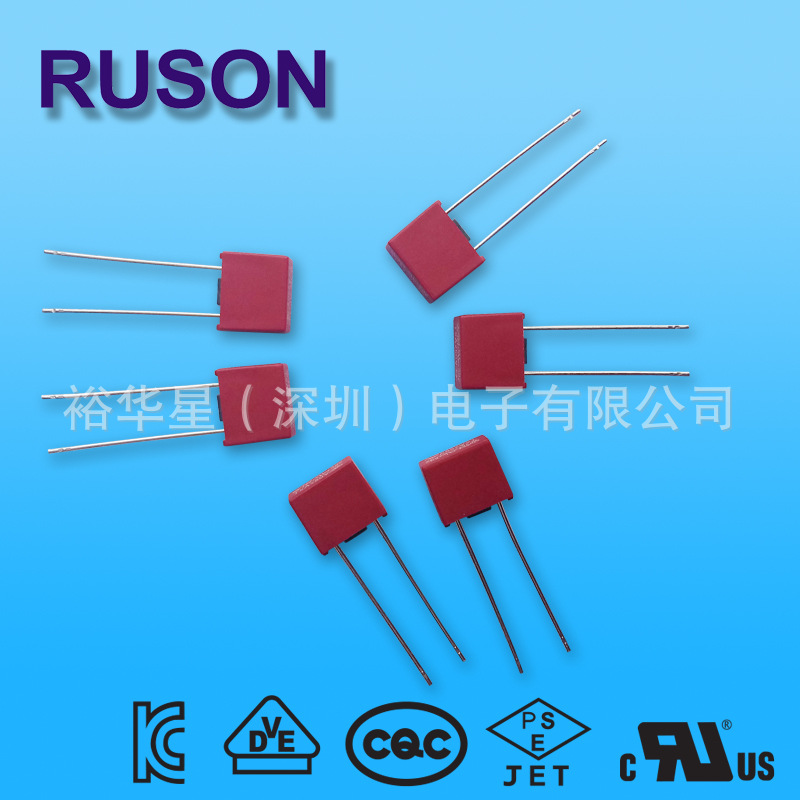

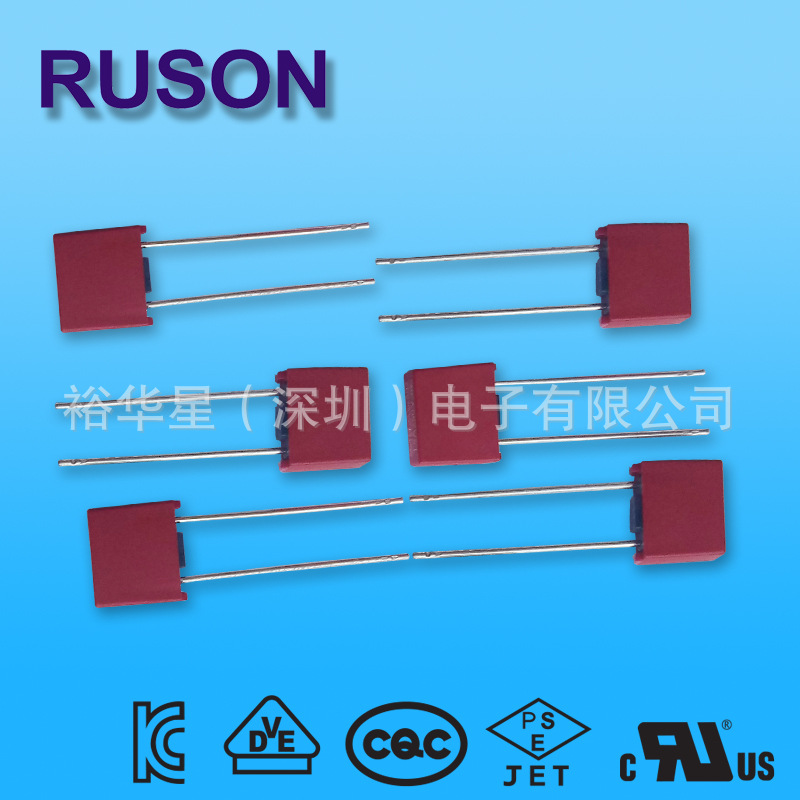

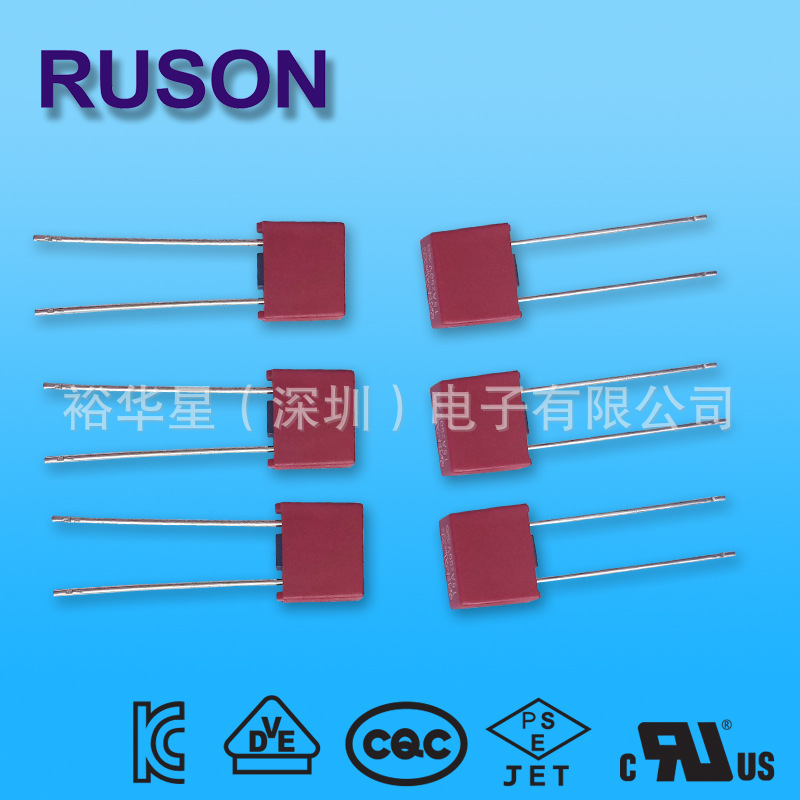

392ヒューズ3.15a250v392角形ヒューズ392プラスチックヒューズ3.15a

确定安全标志：根据产品将销售的市场要求，选定保险丝管的安全认证标志及安全标准（UL标准或IEC标准保险丝管）。

确定外型尺寸：根据安装空间和确定的安全认证标志及安全标准，

选定保险丝管的外型尺寸。
c)确定型号：根据被保护回路的电流特性，选定保险丝管的型号。例如，被保护回路的电流特性为恒定电流，则选用快速熔断型。
d)确定额定电压：根据被保护回路的输入电压及使用要求，确定保险丝管的额定电压。例如，被保护回路的输入电压为220V，则须选用额定电压220V以上的保险丝管，可选250V、300V、350V等；但考虑成本因素，不必选用过高的额定电压。
e)确定比较小额定电流：根据被保护回路的稳太工作电流及相关的使用折损系数，初步确定保险丝管的额定电流。例如，被保护回路的稳太工作电流为1A，选用UL标准延时保险丝管，工作环境温度约80℃，则保险丝管的额定电流比较小选：1A×1.25÷0.5=2.5A。

f)确定保险丝管的比较小I2T：根据被保护回路的浪涌I2T，确定保险丝管的I2T。例如，被保护回路的浪涌I2T为1（A2S），为保证保险丝管能承受10万次以上的冲击，保险丝管的I2T应大于：1÷0.2=5（A2S）。
g)确定保险丝管的额定电流：根据比较小额定电流和比较小I2T值，查产品目录中对应型号规格，取既大于比较小额定电流值且其I2T值也大于比较小I2T值的初级额定电流规格为选用保险丝管的额定电流。例如，依据以上比较小值，（1）如额定电流2.5A的I2T为4.3 A2S，3A的I2T为5.4A2S，则取3A为选用保险丝管的额定电流；（2）如额定电流2A的I2T为5.3 A2S，2.5A的I2T为7.6A2S，则取2.5A为选用保险丝管的额定电流。

额定电压编辑
保险丝的公称工作电压，代号是Un，一般保险丝的标准电压额定值为32V、60V、125V、250V、300V、500V、600V。保险丝可以在不大于其额定电压的电压下使用，但一般不被同意使用在电路电压大于保险丝额定电压的电路中。
电压降编辑
对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压，代号是Ud。由于保险丝两端电压降对电路会有一定的影响，因此在欧规里有对电压降的明确规定。
保险丝电阻编辑
通常分为冷态电阻和热态电阻，冷态电阻是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。热态电阻则是以全额额定电流值为测试电流所测得的电压降转化过来的，其计算公式为R热=Ud/In。通常热电阻比冷电阻要大。同时捷比信保险丝电阻功能上具有贴片电阻和保险丝两种功能，正常情况下JEPSUN保险丝电阻起到电阻作用，而需要保险丝工作的时候，可以熔断，起到保险丝的作用。

过载电流编辑
过载电流是指在电路中流过有高于正常工作时的电流。如果不能及时切断过载电流，则有可能会对电路中其它设备带来破坏。短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。
熔断特性编辑
即时间/电流特性(也称为安-秒特性)。通常有两种表达方法，即I-T图和测试报告。I-T图是以负载电流为x坐标、熔断时间为y坐标构成的坐标系内，由保险丝在不同电流负载下的平均熔断时间坐标点连成的曲线。每一种型号规格的保险丝都有一条相应的曲线可代表它的熔断特性。这条曲线可在选用保险丝时参考。测试报告是按照标准要求的测试项目所做的测试之测试数据记录。我们的I-T图和测试报告都是根据在实验的条件下所测得之数据而得出，在实际使用的条件下其曲线图或测试报告会有差别，因此我司提供之测试报告与I-T图仅作为参考。
分断能力编辑
又称额定短路容量，即在额定电压下，保险丝能够安全分断的比较大电流值(交流电为有效值)。它是保险丝重要的安全指针。分断能力的代号是Ir。
熔化热能值编辑
即保险丝熔化所需的能量值，其代号是I t，读作A2Sec。它是使保险丝在8ms或更短的时间内断开时其对应的电流之平方与熔断时间之乘积，限制时间在8ms以内是使熔丝产生的热量全部用来熔断而来不及散热。它对于每一种不同的熔丝部件来说是个常数，它是熔丝本身的一个参数，由熔丝的设计所决定。

保险丝的作用；

作用
一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。
工作原理
当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。

保险丝的组成；

一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，比较重要的是熔断特性要一致，家用保险丝常用铅锑合金制成；二是电极部分，通常有两个，它是熔体与电路联接的重要部件

好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。

灭弧装置
电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。石英砂就是常用的灭弧材料。
熔断装置
另外，还有一些保险丝有熔断指示装置，它的作用就是当保险丝动作（熔断）后其本身发生一定的外观变化，易于被维修人员发现，例如：发光、变色、弹出固体指示器等。

分断能力；
当介于常规不熔断电流与相关标准规定的额定分断能力（的电流）之间的电流作用于保险丝时，保险丝应能满意地动作，而且不会危及周围环境。保险丝被安置的电路的预期故障电流必须小于标准规定的额定分断能力电流，否则，当故障发生保险丝熔断时会出现持续飞弧、引燃、保险丝烧毁、连同接触件一起熔融、保险丝标记无法辨认等现象。当然，劣质保险丝的分断能力达不到标准规定的要求，使用时同样会发生上述的危害。

对于大多数采用电感的非同步整流升压型开关变换器，其输入和输出之间都存在一条直流通路，如图1所示。该通路的存在会造成两种不良后果：其一，一旦输出短路或严重过载时间超出几百毫秒将导致二极管（通常为肖特基二极管）过热损坏；其二，当由于某种原因，比如人为关闭，使开关振荡电路停止工作，负载端仍然有电压存在，只是比输入端低一个二极管的管压降而已，这时输出仍会消耗能量。除此之外，如果该残存电压低于负载稳态工作电压范围，将使电路处于不确定状态。
对于输出电流相对较小的应用场合（小于5A），利用单片电流模式控制器和高端电流取样技术，上述两个问题都可以很好地解决。在这些电路中，二极管被一同步整流开关三极管取代，因此通过关闭内部开关三极管就可把输入输出通路截断，这样一来，负载端对输入端来说就呈高阻状态，而这正是所希望的结果。在正常工作状态，电路内部的高端取样电阻对负载电流周期性地进行采样，因此避免了因过流导致灾难性后果出现。因此，内部过热保护电路为变换器提供了安全工作区（SAO）。
其中MAX668是一个开关控制器，由它完成升压功能。电流反馈型升压控制器（MAX668）驱动低端逻辑电平N沟道增强型MOSFET，该开关管通过低端电流取样电阻到地。高端开关是一肖特基二极管，选择它主要是它具有低的正向导通压降。由图可见，升压变换器的拓扑基本结构未被破坏。本应用中，MAX668把3.3V电压变为5V，负载电流可达3A。

高压保险
高压熔丝在高压电塔与电线杆上，经常使用兼具启断开关功能的熔丝链开关 (Fuse Cutout)，作为输配电系统的过电流或短路保护。
温度保险片
温度保险片当温度超过一定的安全温度后会变形导致断电，温度回复即可复原。
温度保险丝
温度保险丝（Thermal cutoff）常见于现今的电热类装置之中，当温度超过一定的安全温度后会熔断。
具有温度保险丝的装置例如：电锅、电热器、咖啡机、吹风机等。
温度保险丝的规格中虽也有容许电流一项，但要注意的是：温度保险丝并没有与电流保险丝一样的电流保护作用，不可混淆。

保险丝，即保险管，是一种安装在电路中，保证电路安全运行的电器元件。也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。保险管（丝）会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

电气性能：熔断器串联在电子电路中，一般要求其电阻要小（功耗要小），当电路正常工作时，它只相当于一根导线，能够长时间稳定的导通电路；由于电源或外部干扰而发生电流波动时，也应能承受一定范围的过载；只有当电路中出现较大的过载电流(故障或短路)时，熔断器才会动作，通过断开电流来保护电路的安全。
安全性：在熔断器分断电路的过程中,由于电路电压的存在,在熔体断开的间隙会发生电弧,高质量的熔断器应该尽可能地避免这种飞弧;在熔断器分断电路后,又应该能耐受加在两端的电路电压

一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，比较重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是，部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；
电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。石英砂就是常用的灭弧材料。
另外，还有一些保险丝有熔断指示装置，它的作用就是当保险丝动作（熔断）后其本身发生一定的外观变化，易于被维修人员发现，例如：发光、变色、弹出固体指示器等。
