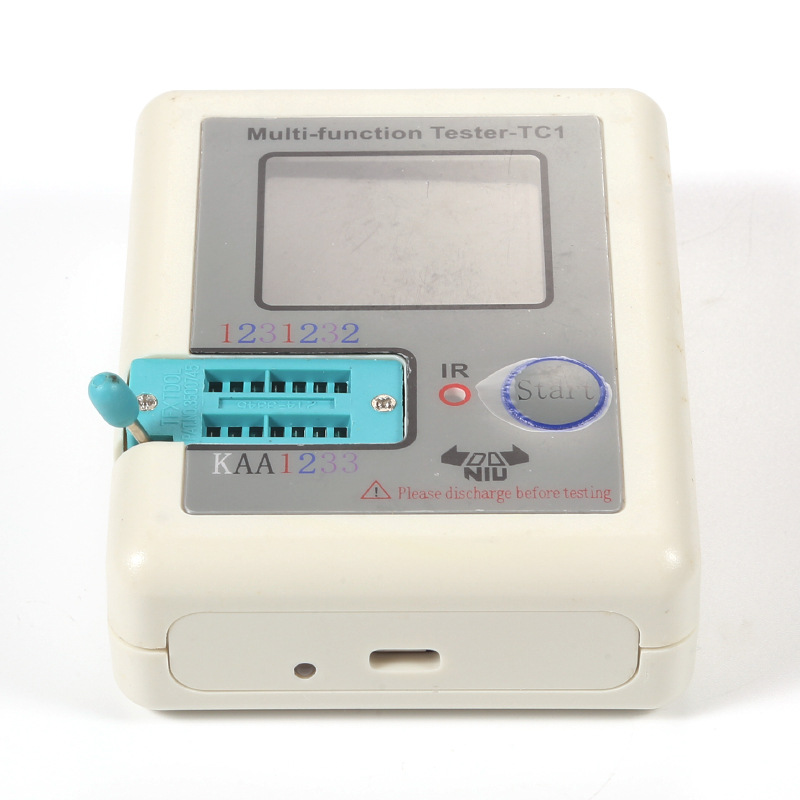

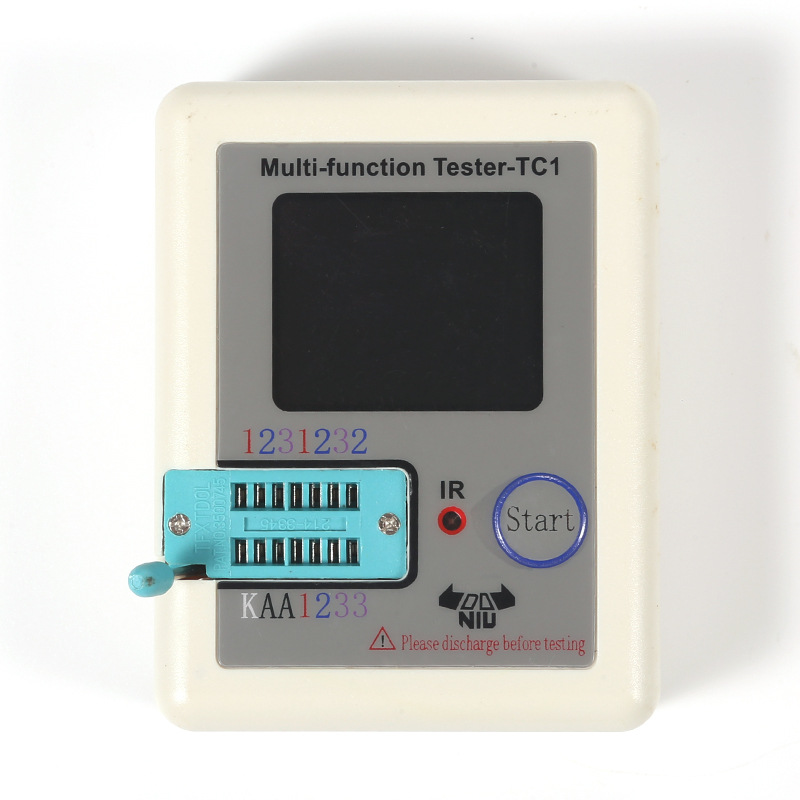

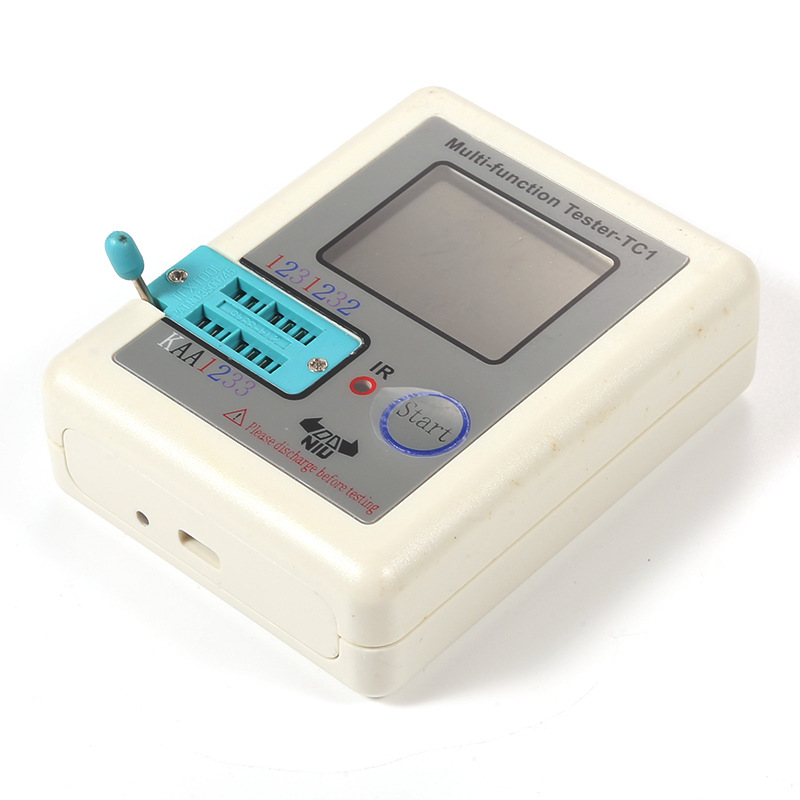

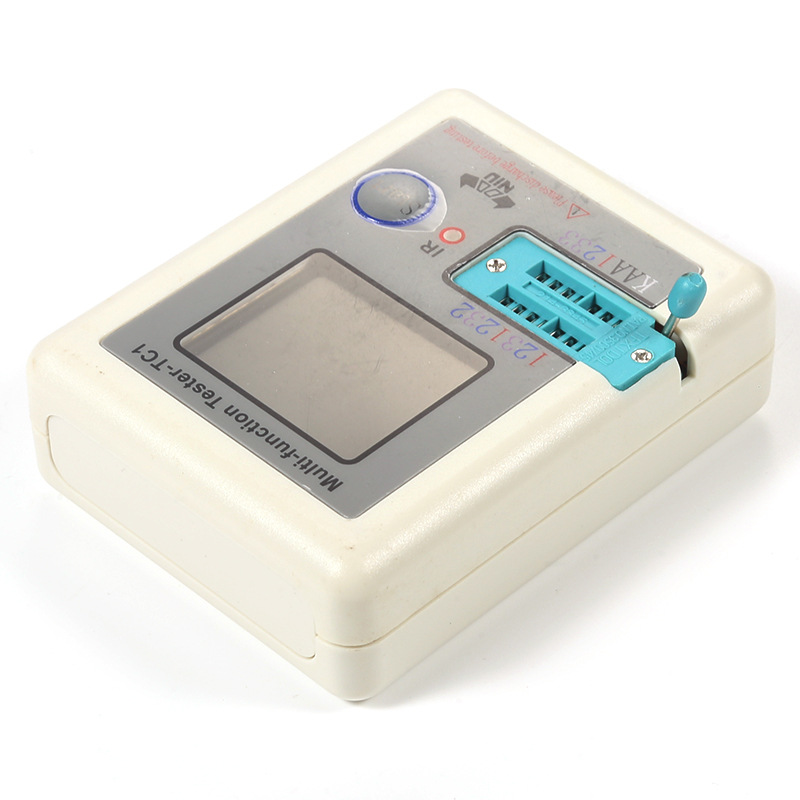

多功能数字晶体管测试仪 LCR-TC1

一款全彩显示多功能测试仪器

1、可以测量三极管、二极管、 电阻、 电容、 电感、晶闸管、场效应管，稳压管，双二极管，发光二极管等

2、可以测量电压

3、内置锂电池，续航时间长

4、红外解码

5、自动校准

重量 110克，包装尺寸13x9x3cm，英文版本

使用注意事项：

（1）测电容前要放电，否则可能烧坏；不建议在线或带电测试

（2）TC1 的KAA三个孔内有30V高压，专测稳压管，不可混用，否则会烧坏

（3）测试仪输出电流为6MA/电压<5V，需要更大电流/更高电压驱动的大功率IGBT、可控硅、达林顿管可能测不了，空心线圈和功率电感不能直接测电感，建议尝试串联合适的色环电感测试，20以下的电容，建议并一个20的电容测试，这些为经验建议，具体请以实际为准。

晶体管测试仪LCR-TC全彩屏图形显示成品1.2 功能介绍

TC-V2.12k 是采用 TFT图形显示的多功能测试仪。

晶体管测试仪

自动测里 NPN 和 PNP 晶体管、N沟道和P沟道场效应管、二极管(含双二极管)、电阻(含电位器)、电感、电容、可控硅、电池(0.1-4.5V)等元器件

自动测重稳压二极管(0.01-30V)

自动校准功能

红外解码器

支持日立公司编码

红外波形显示

红外接收指示

测量结果采用 TFT图形显示

一键操作

自动关机(关机时长可设置)

内置大容里可充电锂电池

锂电池电压检测

Features:

It can be widely used to detect  NPNandPNPtransistor, capacitor, resistor, diode, triode, N-channel and P-channel MOSFET, IGBT, JFET, triac and battery etc.

 It can also be used to detect  infrared wave forms.

It also can detect  zener diode and has the function of  self-calibration.

After detection, align the infrared remote control with the "IR" light, then press the button in the remote control, if the detector successfully decode it, it will display the data code and infrared wave form.

One button operation, automatically detect and shutdown, and you can press the multi-functional button to close the detector too.

Put the pins of component in corresponding area, then dial the little handle and the detector will test it automatically, finally the results will display on the back light TFT screen clearly.

Not like the usual black and white display,  this detector will show results in color.

Specifications:

Display:1.8 inchTFT Screen

Diode Range:  < 4.5V

Zener Diode:Transistor Detect Area:  0.01-4.5V

Zener Diode Detect Area:  0.01-30V

Triac Range:  IGT <6mA

Capacitance:  25pF-100mF

Resistor:  0.01-50MΩ

Inductance:  0.01mH-20H

Battery:0.1-4.5V

Power Mode: Rechargeable Lithium Battery ( INCLUDED)

Item Size: 8.8 x 8 x 2.8cm / 3.47 x 3.15 x 1.10in

Item Weight: 111.5g / 3.94oz

Package Size: 14.5 x 12 x 2.7cm / 5.71 x 4.73 x 1.06in

Package Weight: 114g / 4.02oz

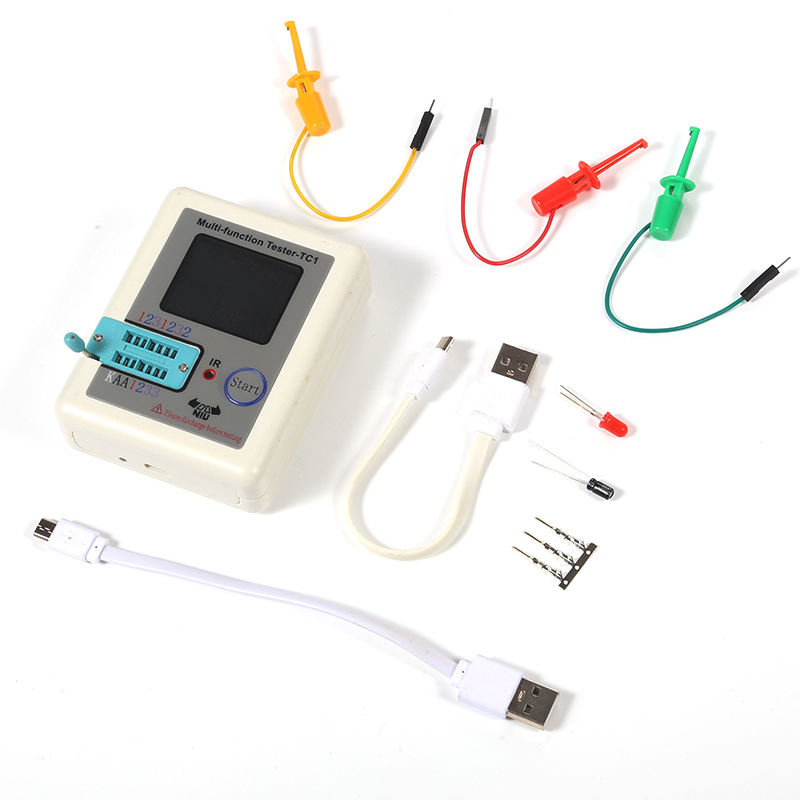

Packing included:

1 x Multi-functional TFT Transistor tester

1 x Electronic component set(Send Randomly)

LCR-TC 1.8 inch Colorful Display Multi-functionalTFTBacklight Transistor Tester for Diode Triode Capacitor Resistor Transistor
