MH-MX8無線bluetoothオーディオモジュール4.2ステレオロスレス高忠実度hifi diy改造

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド億鑫盛

製品仕様 MH-M18,MH-M28,MH-M38

応用分野 Bluetoothオーディオモジュール

同店舗商品関連商品

5vアクティブブザー12095マグネットロング連続音ブザー音12 * 9.5mm一体

￥7

ESP32-C3開発ボードesp32 supermini開発ボードesp32開発ボードwifi bluetooth

￥185

ラズベリーパイピコ开発ボードraspberry piピコデュアルコアrp 2040 mciro python対応

￥185

1000KV高圧発生器高圧モジュール圧インバータ変圧器昇圧モジュール3-6V 400KV

￥85

工業級usb変換485通信モジュール双方向半二重シリアルケーブル変換器tvs保護u485

￥128

Pwm直流モータ調速機5v-35v調速スイッチ5aスイッチ機能led調光器

￥43

プラトー-170如意鉗子DIY専用鉗子電子鉗子斜口鉗子ガンダム鉗子 (国産)

￥56

Arduino nano v3.0マイクロ/マイクロ互換ch340ドライバ16 mhz atmega328p

￥184

400w mosフィールドエフェクトパイプトリガースイッチ駆動モジュールDC5V-36V pwmレギュレータモータ制御盤

￥20

Dc 4-100v dcデジタル電圧テーブルヘッドディスプレイledデジタル円形2線電圧計逆接続保護

￥64

もっと調べます

MH-MX8無線bluetoothオーディオモジュール4.2ステレオロスレス高忠実度hifi diy改造

￥72

VHM-314 v.20 MP3 bluetoothオーディオ受信デコーダボード5.0ロスレス車載オーディオアンプモジュール

￥70

Ttp223タッチボタンモジュールのセルフロック点動静電容量式スイッチのシングル回路改造

￥5

電気自動車の電気量表示器のバッテリーのリチウム電池の電気量表12v24 36v48v60v72vは通用します。

￥61

メーカー直販高品質40pリハーサル線杜邦線杜邦線10/20/30cm

￥41

Mini効率97.5% 小体積dcdc降圧モジュール4-20 v12v回転5 v3a車載

￥33

ステレオbluetooth機能ボード10w/15w/20wハイパワー12v/24vデジタルアンプモジュールXY-P15W

￥168

DC7-55V LED インジケータ電圧電源インジケータ酸電池/リチウム電池電源表示ボード

￥114

超小型リチウム電池充電板1a三元リチウム電池3.7v 4.2v充電器モジュールc型保護板

￥17

LCD数显电压电量指示器电量百分比三元铁锂酸性电池通用温度显示

￥506

製品詳細

产品简介：

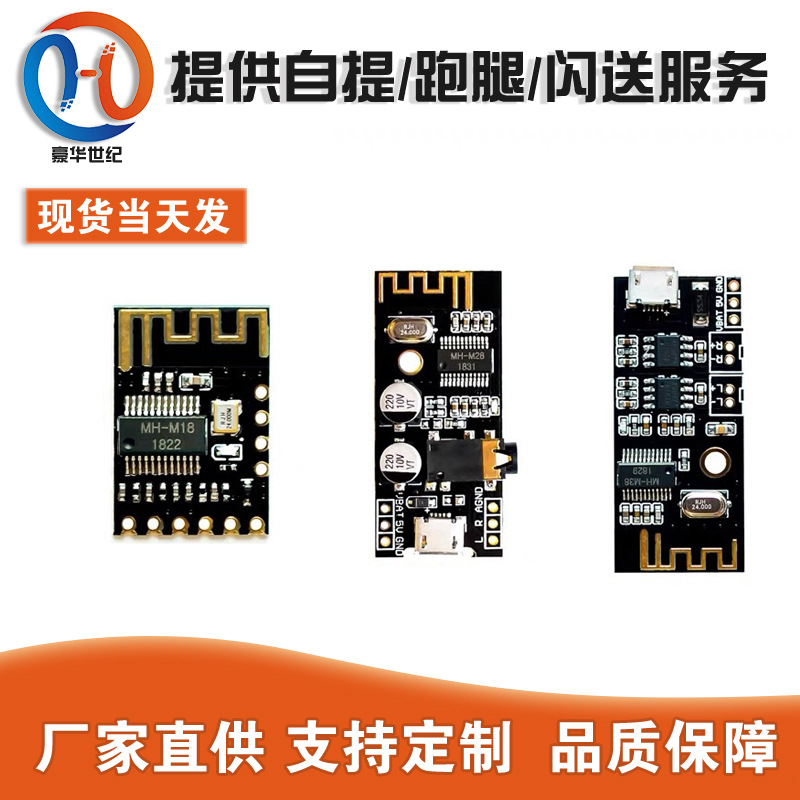

本产品MH-M18/M28/M38为低功耗蓝牙设计方案，支持新蓝牙4.2传输，双声道立体声无损播放，模块连接上蓝牙后，便可快速实现蓝牙无线传输，非常便捷。空旷环境下，蓝牙连接距离可达20米。

广泛应用于各种蓝牙音频接收，各种音响DIY改装等。

针对客户不同需求，我们提供3个版本供您选择：

功能说明：

蓝牙V4.2版本，支持蓝牙自动回连技术，支持WAV/WMA/FLAC/APE/MP3无损解码，立体双声道输出。
模块上电后，手机搜索到蓝牙名字MH-M18/MH-M28/MH-M38，连接上蓝牙后即可播放音乐；
模块蓝色指示灯：

蓝牙未连接时，指示灯快闪；

蓝牙连接上时，指示灯常亮；

蓝牙在播放时，指示灯慢闪。

以下为各个版本介绍：

MH-M18：

模块接口采用半孔工艺，客户可直接贴片或者焊接于板子上。

编号	引脚	说明
1	KEY	按键控制端（4个按键功能，需要另外加电阻
2	MUTE	静音控制端（静音时输出高电平3.3V，播放时输出低电平）
3	VCC	电源正极5V（锂电池3.7V供电需要短路二极管）
4	GND	电源负极
5	L	左声道输出
6	R	右声道输出

MUTE静音控制端：用于控制功放板，静音时MUTE输出高电平3.3V，播放时输出低电平。

KEY按键控制：该功能需要另外连接电阻和按键才可实现。

音量断电保持功能：默认输出音量。通过按键控制音量增大减小，如果控制音量小于15%，则重新上电后音量输出为15%；如果控制音量大于15%，则重新上电后保持原来的音量不变。

MH-M28：

编号	引脚	说明
1	5V	电源正极5V
2	GND	电源负极
3	VBAT	锂电池正极3.7-4.2V
4	L	左声道输出
5	R	右声道输出
6	AGND	音频地

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入 5V电源或者3.7V锂电池。注意5V和3.7V的供电接口不一样，5V电压接在5V和GND上，3.7V锂电池接在VBAT和GND上。

2.音频输出：耳机可直接接入3.5mm音频接口，也可以接线用于功放板的音频输入（接口L/R/AGND可直接接线）。

MH-M38：

编号	引脚	说明
1	5V	电源正极5V
2	GND	电源负极
3	VBAT	锂电池正极 3.7-4.2V
4	L+/L-	左声道输出(直接接喇叭)
5	R+/R-	右声道输出(直接接喇叭)

1.供电电源：可以直接用MICRO USB安卓线5V直接进行供电使用，也可以另外接入5V电源或者3.7V锂电池。注意5V和3.7V的供电接口不一样，5V接在5V和GND上，3.7V锂电池接在VBAT和GND上。

工作电流5V2A，建议使用5V2A的稳压电源供电，音质更佳。

2.支持USB声卡，免驱动（即插即用）。用USB数据线将模块和电脑连接，电脑播放音乐即可通过该模块功放输出

3.音频输出：输出左右声道立体音频信号，可分别接两个2-8欧、3-5W的喇叭,推存用 4欧5W喇叭。

4.本产品已自带双5W功放电路，切不可再另外接功放使用！两个功放的输出不可以并联或者把负极接在一起,否则损坏功放芯片。

注意事项

信号干扰：蓝牙天线极其容易受到高频或者强电磁信号干扰，尽量放置远离于发送无线等设备的地方。并且板子不能紧挨着金属物品，保持一定的距离。

如果接功放板有电流声，引起原因为地线干扰造成，建议蓝牙模块输出端不要用插线，必需焊线，特别是地线要焊的，而且线不能太长，越短越好，尽量粗一些。音频地在功放板接地点的问题，必需接在功放音频输入端的地，这个接地点可以尝试在不同的位置焊接，达到的电流声音。建议蓝牙和功放板分开供电，隔离蓝牙地和功放地。

由于本产品为裸板设计，尽量不要用手去触碰板子上的元器件，容易导致静电打死芯片导致烧毁。

警告：本产品充电接口为限流充电模式，不带充电管理！为了您的生命财产安全，请务必使用正规厂家生产的带保护板的锂电池，若因使用不当造成损失，本公司不承担任何责任！

另：针对MH-M18使用时候需要注意以下两点：

供电电源：默认用5V供电。如果需要用3.7V锂电池供电，需要将二极管换成0603的0欧电阻，或者直接将焊盘两端短路即可。

蓝牙音频模块对电源的要求非常高会影响音频的质量，建议加入LC滤波电路，特别是开关电源供电（如手机充电器等）。

MUTE静音端口：本模块是静音时该端口输出高电平3.3V，播放时输出低电平0V。功放板静音高电平是有效的话可以直接接入。如果功放板静音是低电平控制的话，需要加下反向电路.
