12V遅延リレーモジュール自動車起動遅延スイッチ器光結合信号トリガ時間調整可能

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後
OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項: 船便の単価が適用されるには、今回の仕入において(他の商品も含めた)、消費税抜きの仕入総合計金額が20万円以上の場合となります。 総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

{{ product.origin_price_format }}
在庫あり:
SKU:{{ product.sku }}
モデル: {{ product.model }}

{{ variable.name }}

{{ value.name }}
属性
商品番号 18-7
ブランド JAYOS
対象商品 12V遅延リレーモジュール
仕様 時間調整可能
TP4056 1Aリチウム電池充電板モジュールTYPE-C USBインターフェイス充電保護2 in 1
¥11
Pwm直流モータ調速機2a 3a 5a 10a調速スイッチ機能1803bk 1203bk
¥40
3.7vリチウム電池充電保護板モジュール適用ポリマー18650スポット溶接可能多合併3A過電流値
¥7
Type-c充電口ダブルusb充電宝電源板昇圧モジュール2.4A移動電源DIYマザーボード5V
¥61
TTP223タッチボタンモジュールのセルフロック点動静電容量式スイッチのシングル回路改造
¥5
1/2/3/4/6/7/8sリチウム電池電量計表示モジュール3列ledリチウム電池パック表示灯板
¥45
スマートカー障害物回避センサーモジュール赤外線ペアチューブモジュール光電反射センサー
¥25
DC DC 電源ソケット DC022B 5.5-2.1mm/2.5mm
¥2
PDSink PD誘導器QC PD急速充電テストボード調整電圧5 ~ 20vダイヤル調整
¥55
LM2596S DC-DC降圧電源モジュールBUCK 3A調整可能降圧安定化超過LM2576
¥38

工作原理:本模块是外部信号触发延时模块。
具体为:1)--到->2)--到->3)--到->4) 。



  • 1)给模块供电(12v或5V),继电器立即吸合(此时模块输出端的状态为:常开与公共导通,常闭与公共断开)

  • 2)延时0-25秒钟后继电器断开(此时模块输出状态为:常开与公共断开,常闭与公共导通 )

  • 3)一直保持断开 直到有外部触发信号触发后,继电器再次吸合

  • 4) 成功触发后再次延时0-25秒钟后继电器断开, 注意:如果触发信号一直有 就会一直吸合,直到触发信号消失后,模块开始延时计时,延时0~25秒断开。(此时继电器又回到触发前的状态常开与公共断开,常闭与公共导通)。







另:(本模块的触发信号可以由单独的电源系统提供与模块的供电可以不是一个电源系统,同时触发电平可以为高电平脉冲 或者 也可以为低电平脉冲,通用性强)

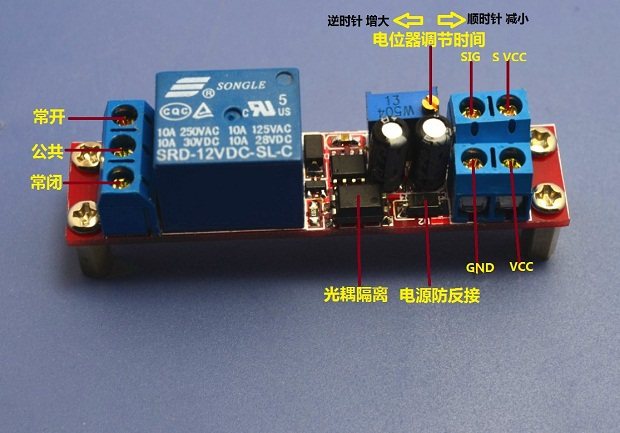

模块特点:



1、长*宽=52mm*16mm



2、模块工作电压有12V



3、模块可控制:10A 250VAC(交流),10A 30VDC(直流)以下负载。
4、时间可通过电位器调节默认0-25秒,需要更长时间,可自行更换更大电容或电位器,也可在发货前联系客服,我们替您改好后发货。
5、延时时间公式:T=1.1RC。例如:电容47uf电阻500K T=1.1*500000*0.000047=25.85秒。
6、模块供电有防电源反接的二极管,朋友们可以放心接线。
7、 模块信号端设计有光耦隔离,抗干扰能力强,能够适应高低电平两种控制信号的应用,适合工业控制。

8、 该模块可重复触发(比如设置延时10S,在某次触发10S延时内再次发生触发动作,则在再次发生动作时重新10S延时,即以未延时结束内的ZUI后一次触发为准,向后再延时10S,直到延时时间到达完成一次触发延时全过程。这次延时结束后,再次触发,再次延时



9、待机无功耗 (待机几乎功耗,零电流,极大延长汽车电池的寿命。绿色产品)



产品应用: 可用于 机器人,汽车灯延时、智能产品开发,自动化设备,PLC开发,智能家居  防盗 报警延时 ,电子开发等等。

产品详描如下:

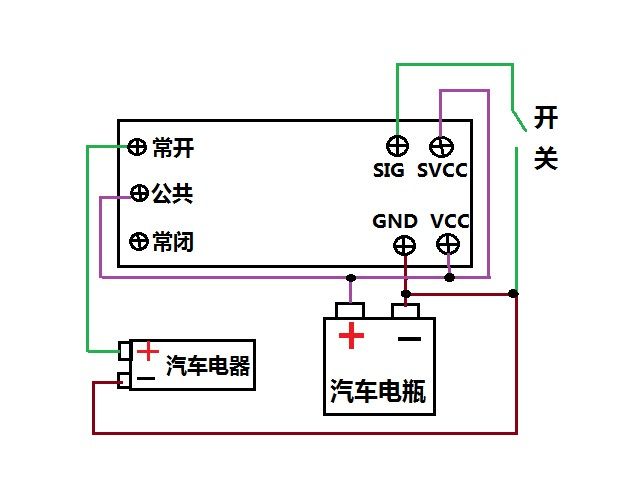

 常用接线图:

可用于:汽车阅读灯,倒车雷达,倒车摄像头等

模块作用:倒车信号来的时候接通倒车雷达,并能延时T时间,等待倒车结束,关闭雷达倒车电源。


二 发货明细



光耦隔离继电器一块
