影棠因dc 01地磁気センサ方向コンパスモジュールアナログ電圧出力51ワンチップマイクロコンピュータSTM32

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後
OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項: 船便の単価が適用されるには、今回の仕入において(他の商品も含めた)、消費税抜きの仕入総合計金額が20万円以上の場合となります。 総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

{{ product.origin_price_format }}
在庫あり:
SKU:{{ product.sku }}
モデル: {{ product.model }}

{{ variable.name }}

{{ value.name }}
属性
ブランド カイドウ
シリーズ センサー
応用分野 IoT IoT
クロスボーダー輸出専用供給源ですか いいえ
貨物番号 1
仕様 ベゴニアdc 01地磁気センサ
特性 ワンチップマイクロコンピュータと合わせて使用する
解像度 なし
適用製品 ワンチップマイクロコンピュータ電子設計
GP2Y赤外測距センサモジュール51ワンチップマイクロコンピュータアナログ出力電圧AD検出15cmレンジ
¥110
MSP20血圧 \ 気圧 \ 圧力センサーワンチップマイクロコンピュータ血圧計水位高さ波義爾実験
¥593
YW01液位センサ水深水位高さ液体水量降雨量検出アナログ出力ワンチップマイクロコンピュータ5V
¥432
輸液瓶空気筒輸液管水滴センサー滴速監視病棟コールシステム可
¥363
PM2.5センサーワンチップマイクロコンピュータ固体粒子汚染物検出シャープGP2Y1010AU0F空気品質
¥1,058
PT100 温度センサー送信機 アナログ電圧出力 51 マイクロコントローラルーチン 熱抵抗 3 線式
¥616
ベゴニアはSD01水滴センサー輸液点滴ワンチップマイクロコンピュータで蛇口の水漏れ速度を設計することができる
¥570
視棠はGS01高速シリアル隔離通信で電気最適化ハードウェアインターフェース保護回路設計51を強化した
¥271
ベゴニアはZL01直流電流センサーモジュールの電圧変換51ワンチップマイクロコンピュータのサンプリング抵抗USBパワーである
¥409
SY01サウンドセンサー | ノイズ検出強度音コントロールランプアナログ出力ワンチップマイクロコンピュータ高感度空気
¥110

undefined

使用讲解视频,电路图,例程相关资料链接:
链接:请购买发货后,联系客服发



undefined

一、功能介绍

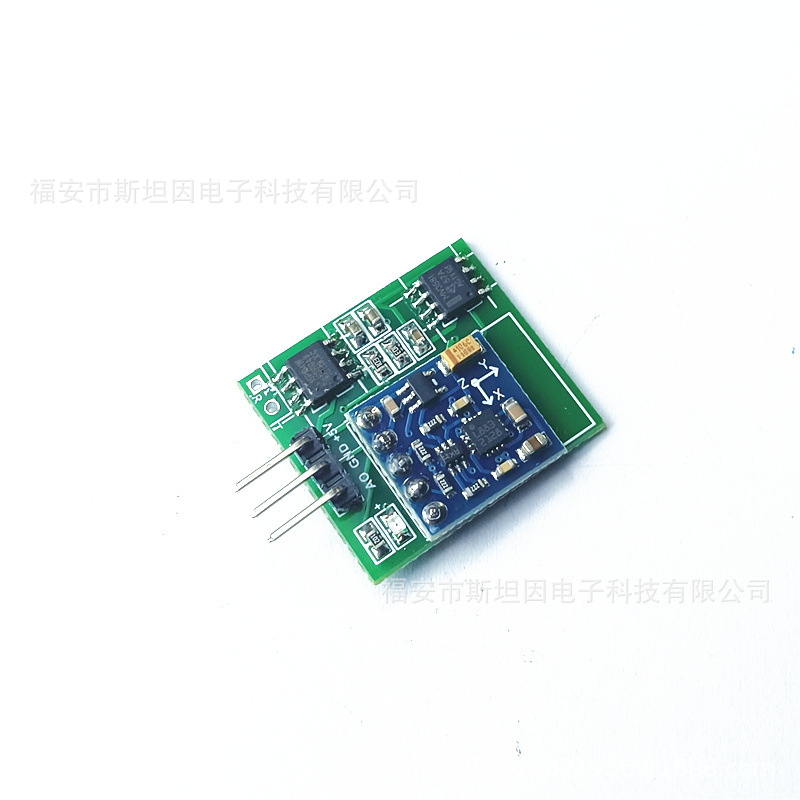

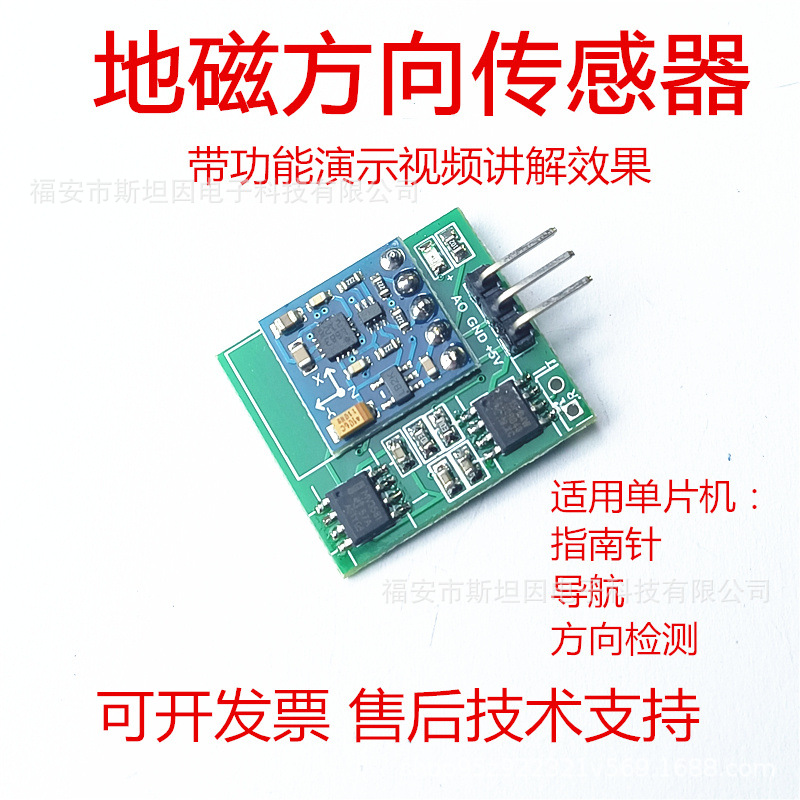

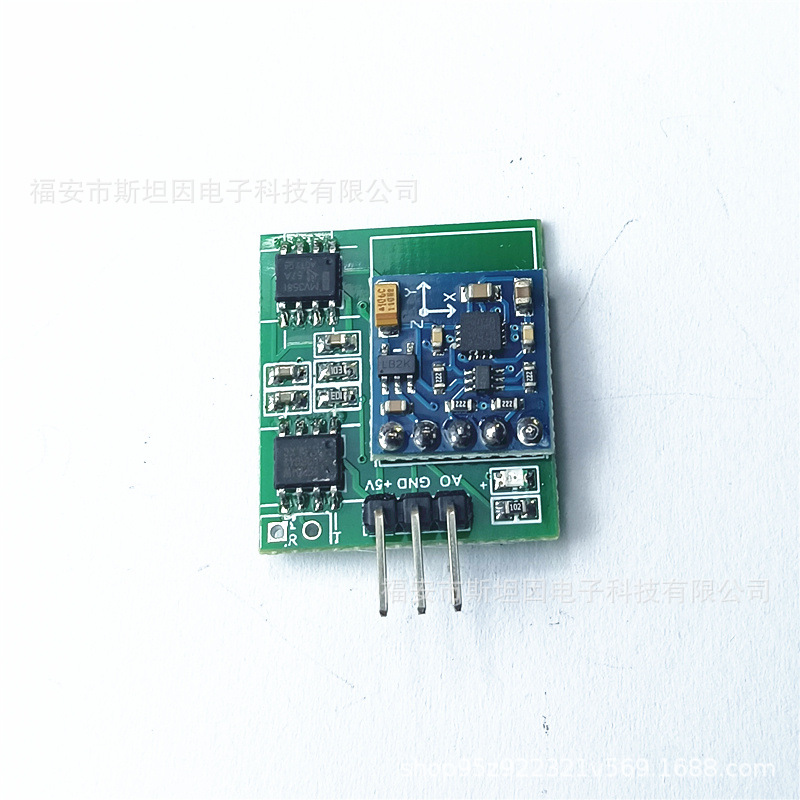

视棠因-DC01地磁传感器内部采用HMC5883L表面贴装的高集成模块,应用于低成本罗盘和磁场检测领域。模块集成先进的高分辨率磁阻传感器,并附带霍尼韦尔专利的集成电路包括放大器、自动消磁驱动器、偏差校准、能使罗盘精度控制在2°精度.简易的模拟电压输出接口,方便和单片机通信,读取输出数据。



工作电压:DC5.0V
输出电压:0-4V
方向精度:2°
检测量程:0-360°
运用场合:单片机控制指南针,方向定位,自动巡航,位置检测等

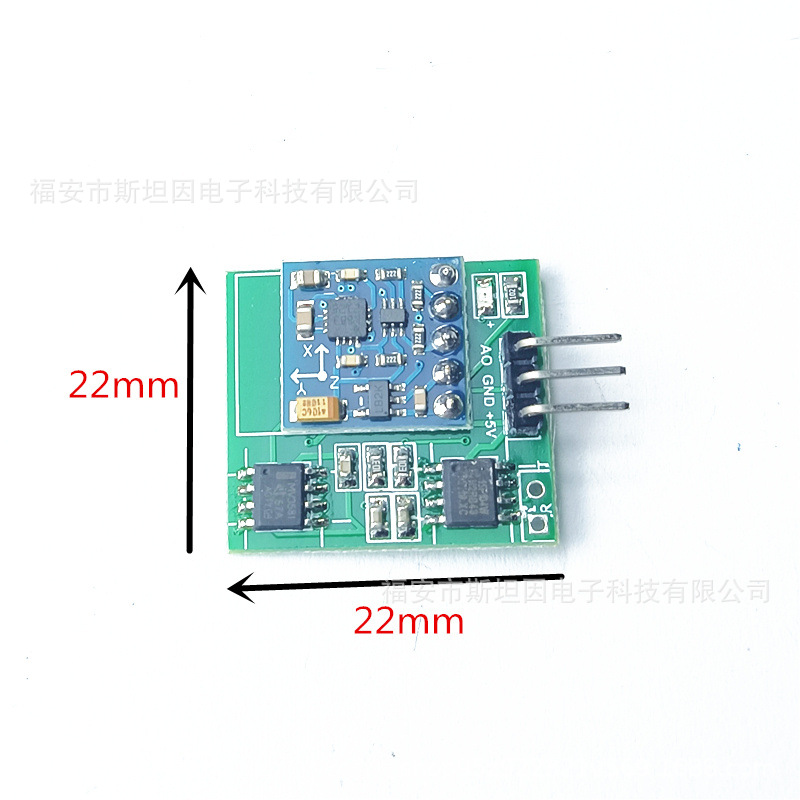

外形尺寸:28x32x1.6mm
发货清单:DC01地磁传感器模块*1

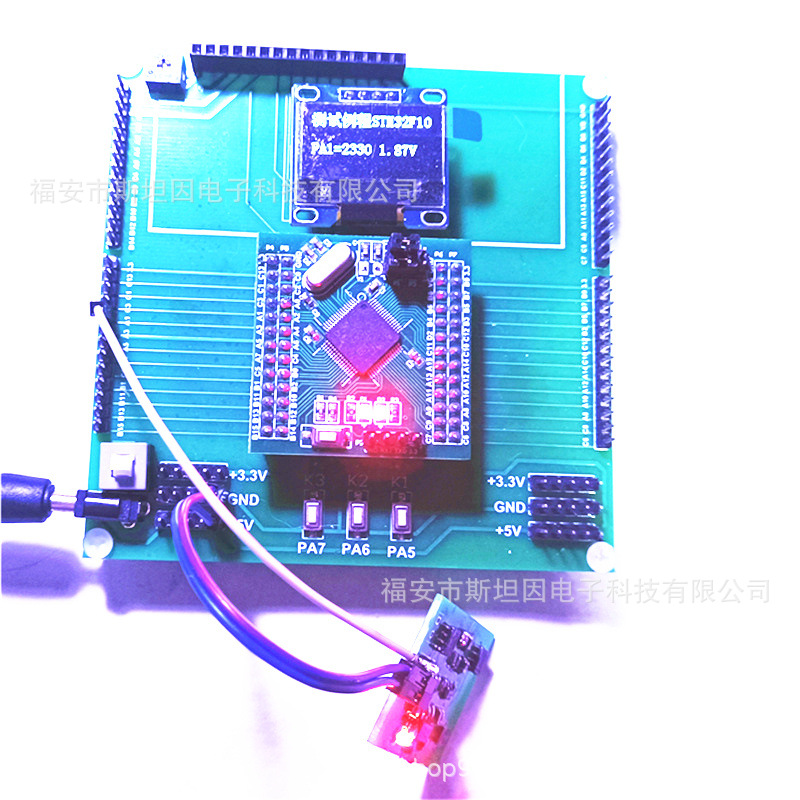

接线:
显示屏 单片机
RS--------P1^3;
RW--------P1^4;
EN--------P1^5;
D0-D7-----P0

传感器 单片机
VCC-------VCC
GND-------GND
AO--------IN1
