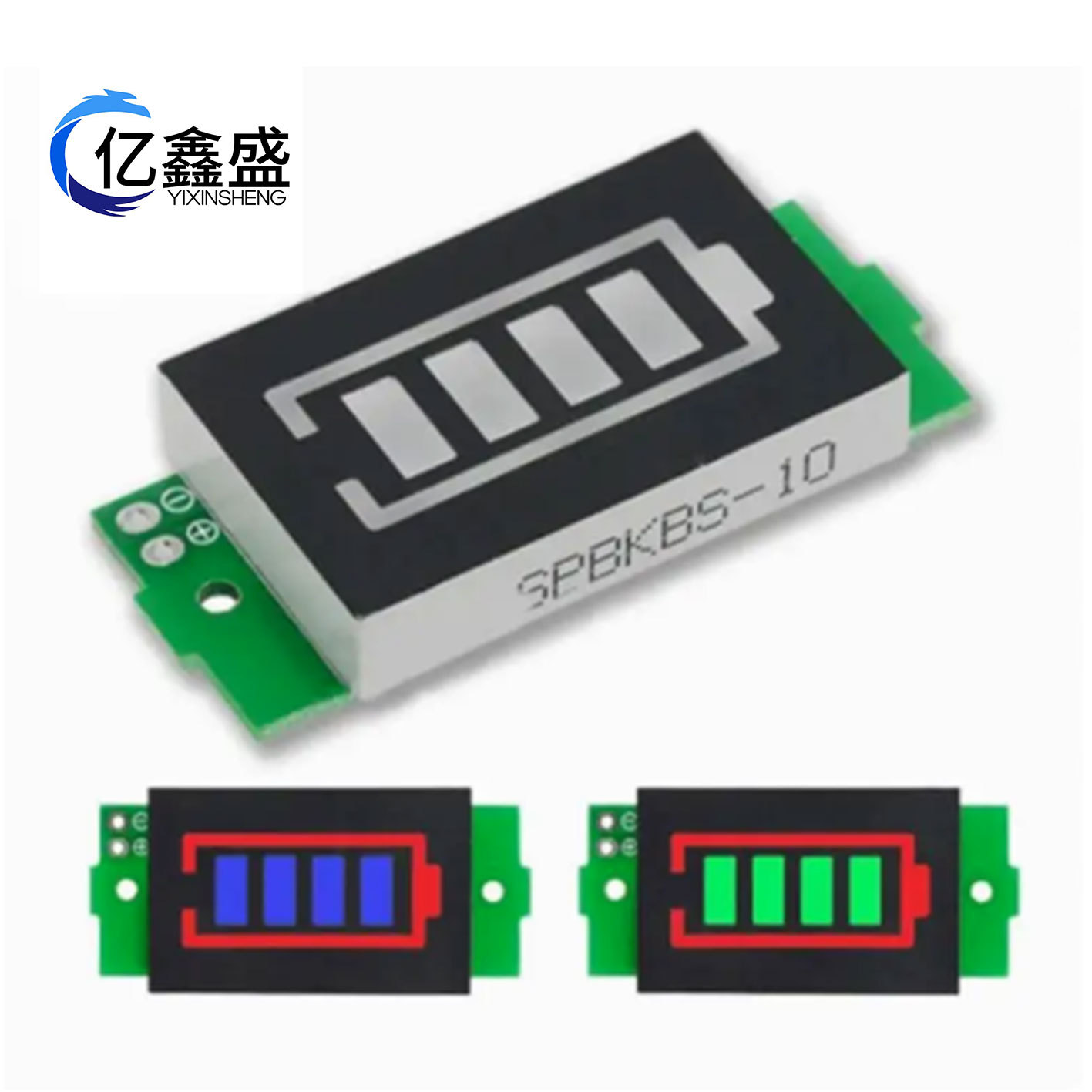

リチウム電池セットの電気量表示灯板6/12/24/36/48v蓄電電気自動車のバッテリー量表示器

￥43

ラズベリーパイピコ开発ボードraspberry piピコデュアルコアrp 2040 mciro python対応

￥185

ESP32-C3開発ボードesp32 supermini開発ボードesp32開発ボードwifi bluetooth

￥185

スマートカートシャシーロボットタイヤ + 直流减速モーターセットホイールホイールttモーター

￥20

1000KV高圧発生器高圧モジュール圧インバータ変圧器昇圧モジュール3-6V 400KV

￥85

プラトー-170如意鉗子DIY専用鉗子電子鉗子斜口鉗子ガンダム鉗子 (国産)

￥56

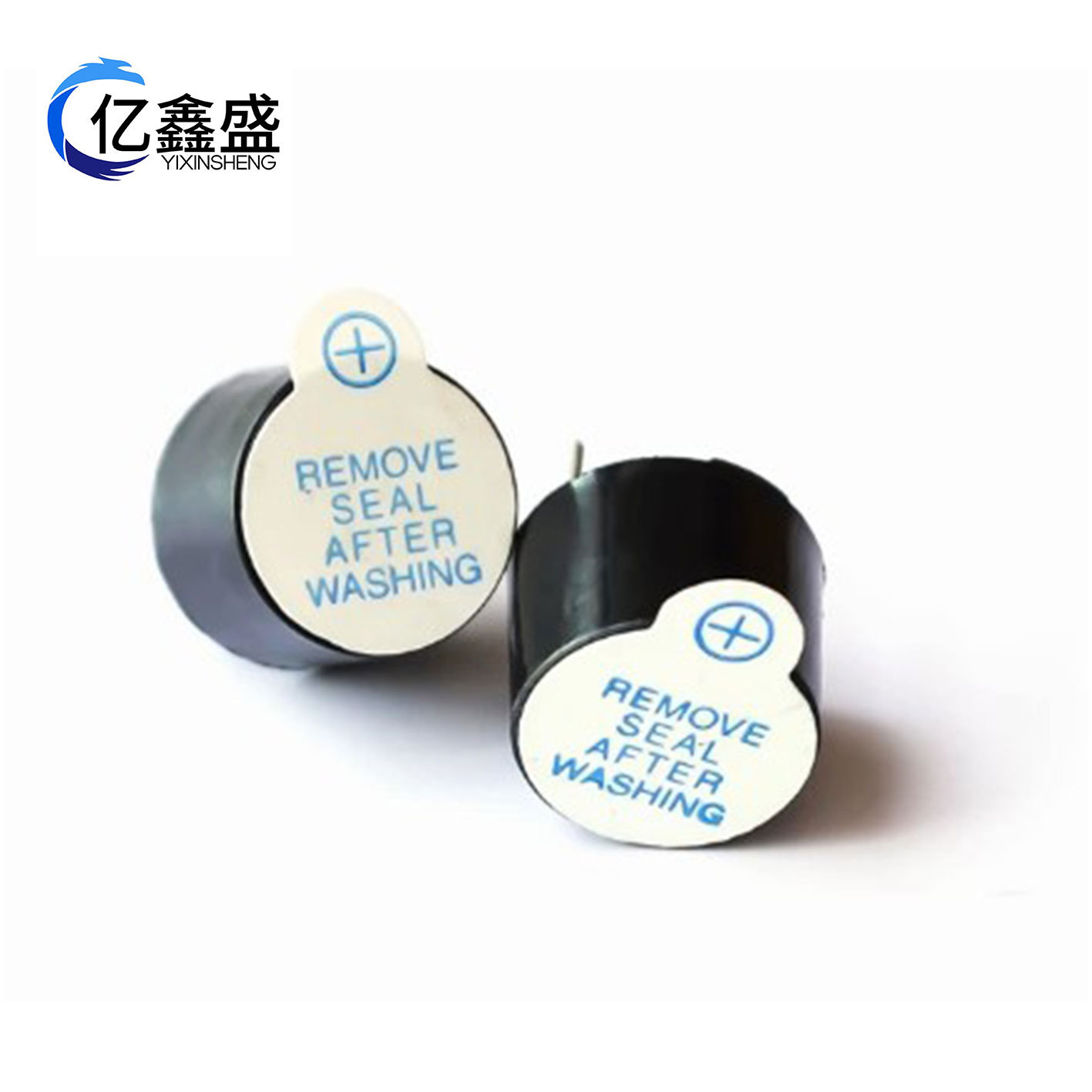

5vアクティブブザー12095マグネットロング連続音ブザー音12 * 9.5mm一体

￥7

Inmp441全方向マイクモジュールmems高精度低消費電力i2sインタフェースはesp32をサポートしています

￥92

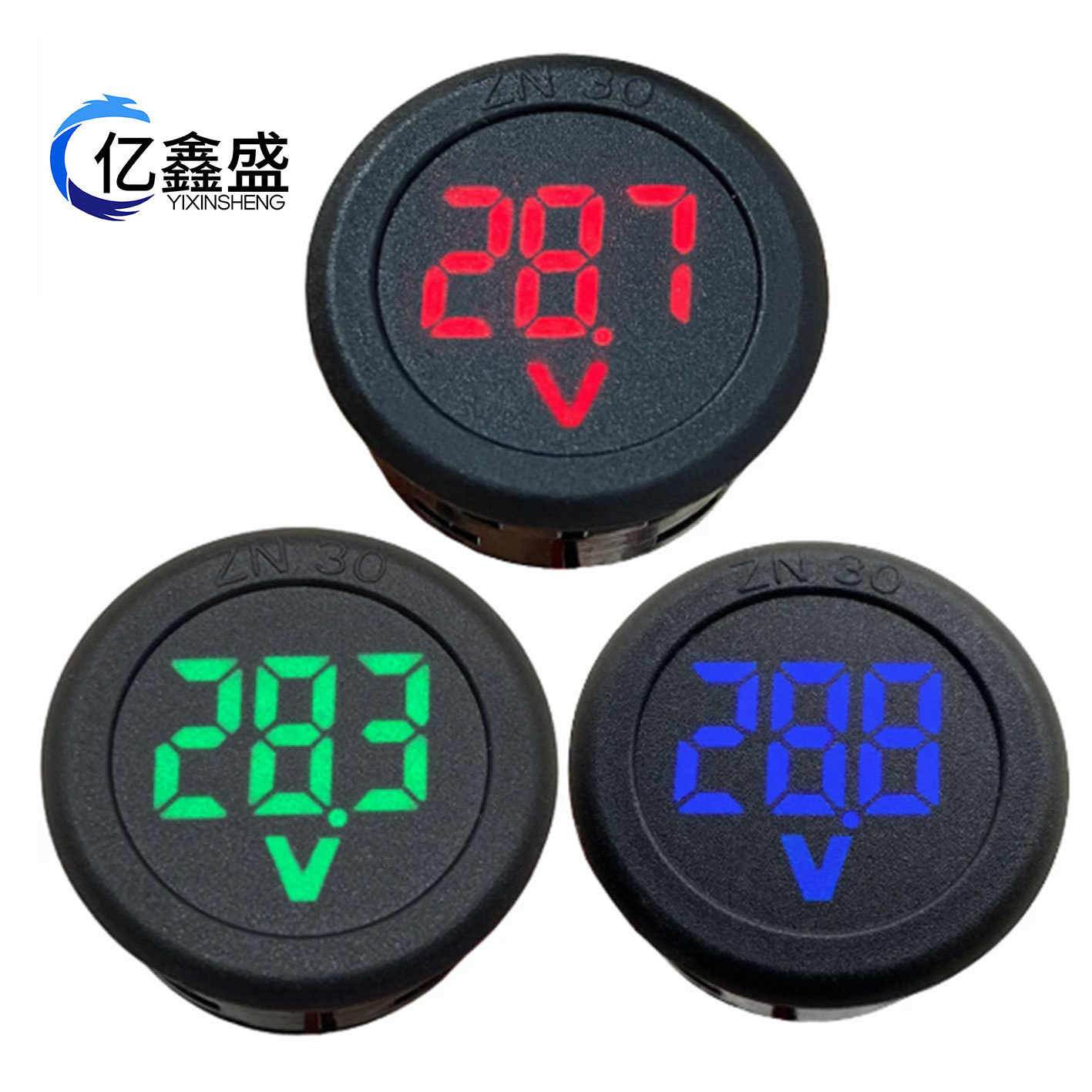

Dc 4-100v dcデジタル電圧テーブルヘッドディスプレイledデジタル円形2線電圧計逆接続保護

￥62

もっと調べます

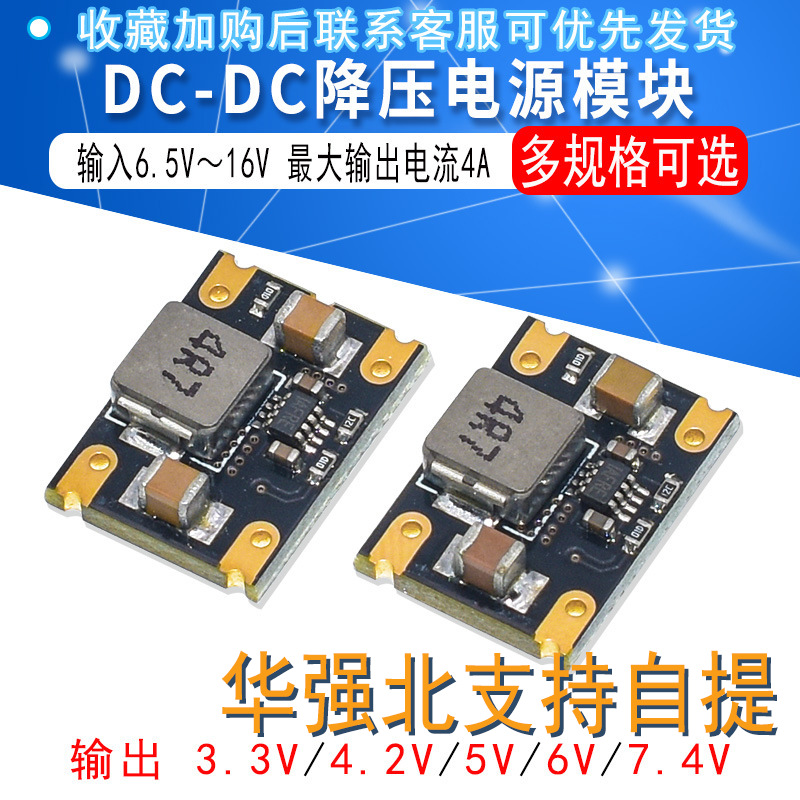

DC-DC降圧電源モジュール入力6.5 ~ 16v回転5v安定化モジュール足4A

￥103

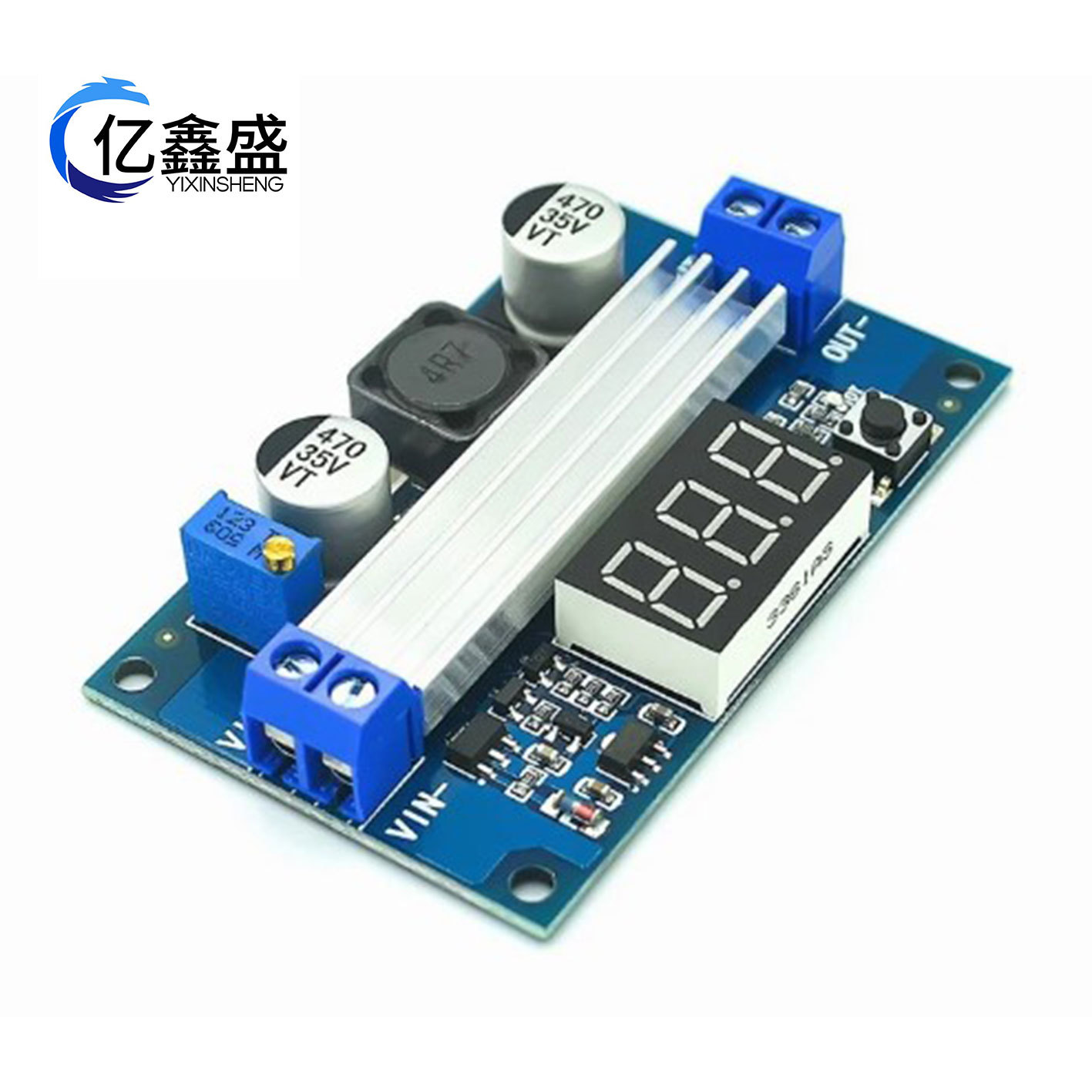

DC-DC大電力調整昇圧モジュール3.0 ~ 35vリットル3.5 ~ 35v 100wデジタル電圧計付き

￥242

DC-DC降圧板3a安定化電源モジュールmp1584en 24v 12v 9v回転3.3v5v可変出力

￥33

Xl 6009 DC-DC直流昇圧モジュール電源安定化出力調整可能4a電流超LM2577

￥63

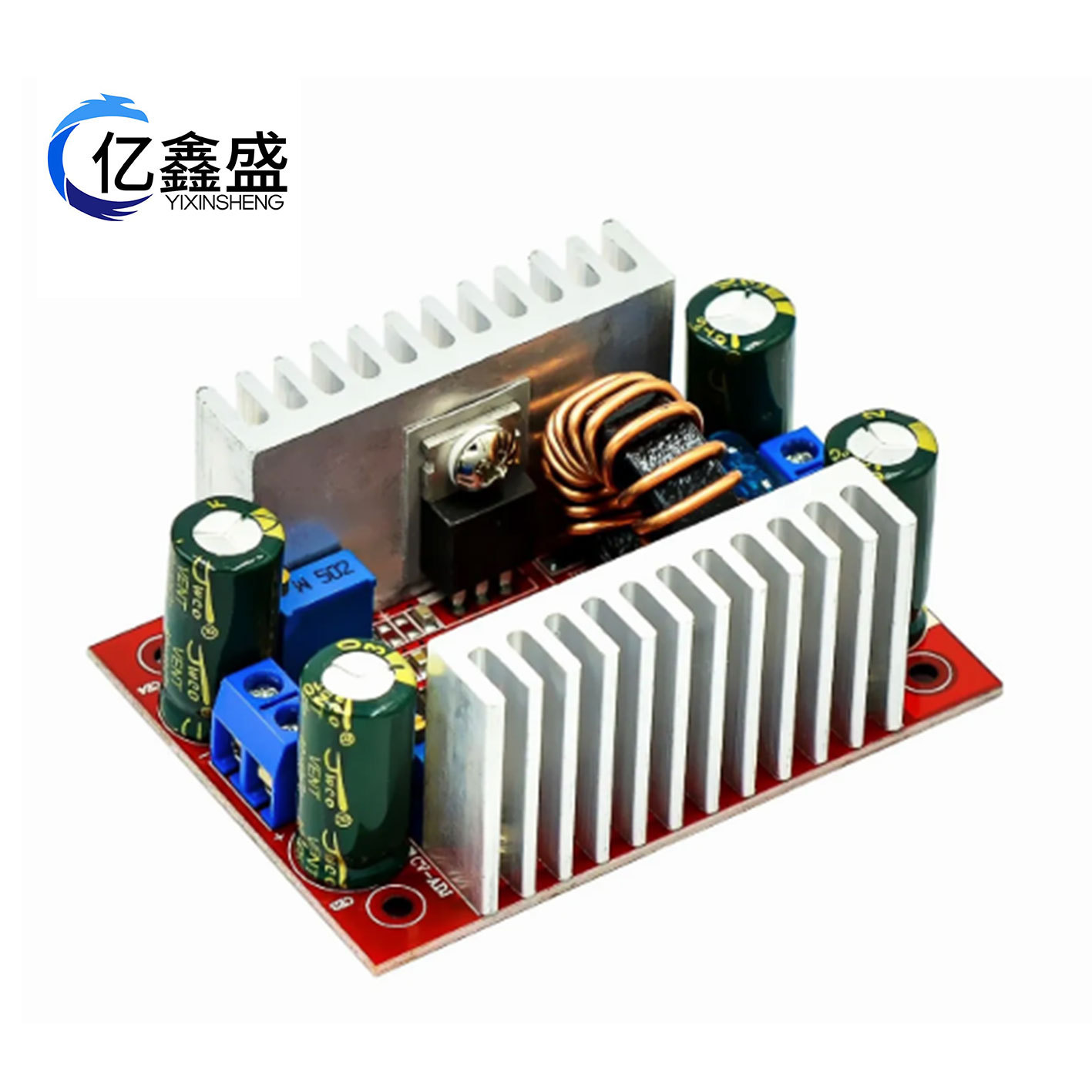

400wdc-dcハイパワー定電圧定電流昇圧電源モジュールled昇圧駆動ノート電池充電

￥165

DC-DC昇圧モジュール2a昇圧板入力3V/5V/9V/12V/24V調整可能MT3608

￥24

ミニDC-DC降圧モジュール6-20v 12v24v回転5v3a自動車usb携帯電話充電器電源ボード

￥36

Xl 4015定電流定電圧大電流5aリチウムイオン電池充電led駆動電源モジュール

￥91

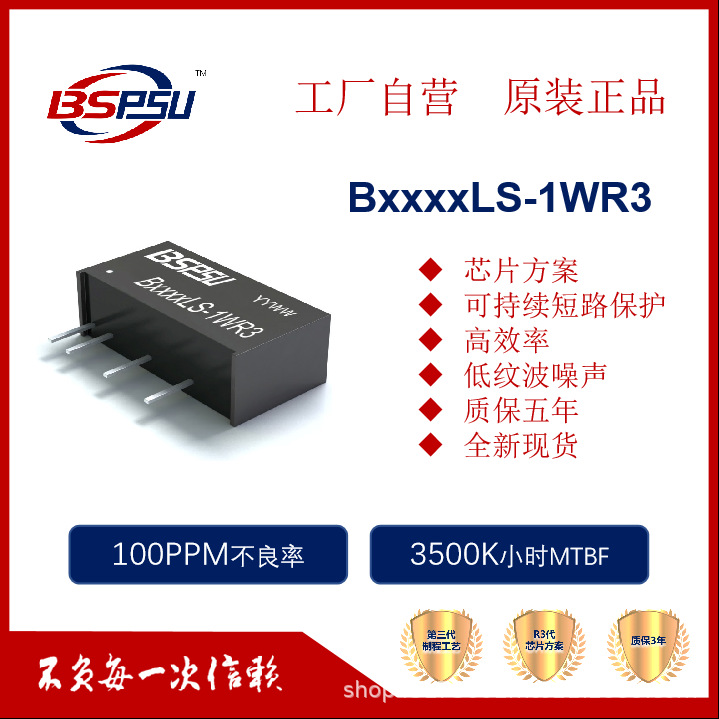

B2403LS-1WR3 b 2403/2405/2409/2412/2415/2424ls-1wr3電源モジュール

￥55

Lm2596s DC-DC固定出力3.3v/5v/12v降圧電源モジュールbuck 3a調整可能降圧

￥39

製品詳細

宝贝描述：

XL6009/XL6019 是一款4A开关电流的高性能升压（BOOST）模块。该模块使用第二代高频开关技术的XL6009E1/XL6019E1为核心芯片，性能远超第一代技术的LM2577。XL6009/XL6019升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。

● 超宽输入电压3V~32V，最佳工作电压范围是5~32V；

● 超宽输出电压5V~35V；

● 内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）

● 超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。（LM2577频率仅50KHz）

技术参数：

型号规格	XL6009 /XL6019升压模块
模块性质	非隔离升压（BOOST）
整流方式	非同步整流
输入范围	3V~32V
输出范围	5V~35V
输入电流	4A（最大），空载18mA（5V输入，8V输出，空载小于18mA。电压越高，空载电流越大。）
转换效率	<94%（压差越大，效率越低）
开关频率	400KHz
输出纹波	50mV（电压越高，电流越大，纹波越大）
负载调整率	±0.5%
电压调整率	±0.5%
工作温度	-40℃~ +85℃
外形尺寸	43mm * 21mm * 14mm（长宽高）

IN+ 输入正极 IN-输入负极!

OUT+输出正极 OUT-输出负极

测试对比样例参考：

输入5V 输出12V 0.8A 9.6W

输入7.4V 输出12V 1.5A 18W

输入12V 输出15V 2A 30W

输入12V 输出16V 2A 32W

输入12V 输出18V 1.6A 28.8W

输入12V 输出19V 1.5A 28.5W

输入12V 输出24V 1 A 24W

输入3V 输出12V 0.4A 4.8W

Vin*Iin*效率 = Vout*Iout

Vin: 输入电压
Iin: 输入电流
Vout:输出电压
Iout:输出电流

比如：

输入5V，1A

输出10V，0.45A
效率90%
5 * 1 * 90% ＝ 10 * 0.45A
