Hugen版nanovnaベクトルネットワーク分析器アンテナ短波mf hf vhfクロスボーダー新品

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ORIGIN 浙江省

輸入するかどうかいいえ

注文番号 NanoVNA-H

処理のカスタマイズいいえ

商品番号 NanoVNA-H

ブランド Zeenko

モデル番号 NanoVNA-H

測定範囲 50KHz ~ 900MHz

測定精度 2ppm

電源電圧 5

サイズ 195x125x27（mm）

重さ 0.26

用途ベクトルネットワーク解析

主な下流プラットフォーム ebay,アマゾン,wish,アリエクスプレス,独立したステーション,LAZADA,その他

主な販売エリアアフリカ,ヨーロッパ,南アメリカ,東南アジア,North America,北東アジア,中東,その他

ライセンス取得可能なプライベートブランドがあるはい

国境を越えた輸出に独占的に供給されるかどうかはい

仕様 NanoVNA-H

同店舗商品関連商品

Zeenko UMシリーズLNA low noise amplifier低ノイズアンプモジュール

￥858

NanoVNA H4ベクトルネットワーク分析器アンテナアナライザ短波MF HF VHF UHF天分

￥6,358

Zeenko BMシリーズLNA low noise amplifier低ノイズアンプモジュール

￥1,518

新品4インチTinySA ULTRA Plusハンディスペクトラムアナライザ100k-7.3GHz検出ドローン

￥16,632

スポットtinysaハンドヘルドスペクトラムアナライザ2.8 "タッチパネルノンフィクションズノンフィクション・アナライザ

￥6,336

Nanovna testboard kitベクトルネットワーク分析テストボードdemoボードデモボードクロスボーダー新

￥418

25年モデル 4inch画面LiteVNA 64 6Ghzベクトルネットワークアナライザーアンテナ短波MF HF VH

￥17,578

Hugen版nanovnaベクトルネットワーク分析器アンテナ短波mf hf vhfクロスボーダー新品

￥4,378

ZA-048対数周期アンテナダイポールアレイスペクトル分析計部品受信機検索信号

￥1,892

Tinysa ultraハンディスペクトラムアナライザ4 "タッチスクリーン100k-5.3ghzクロスボーダー人気

￥16,632

もっと調べます

25年モデル 4inch画面LiteVNA 64 6Ghzベクトルネットワークアナライザーアンテナ短波MF HF VH

￥17,578

NanoVNA H4ベクトルネットワーク分析器アンテナアナライザ短波MF HF VHF UHF天分

￥6,358

新品4インチTinySA ULTRA Plusハンディスペクトラムアナライザ100k-7.3GHz検出ドローン

￥16,632

スポットtinysaハンドヘルドスペクトラムアナライザ2.8 "タッチパネルノンフィクションズノンフィクション・アナライザ

￥6,336

Tinysa ultraハンディスペクトラムアナライザ4 "タッチスクリーン100k-5.3ghzクロスボーダー人気

￥16,632

4英寸IPS LCD SA5 多功能手持频谱分析仪 100k-5.3GHz 信号发生器

￥16,830

厨房水龙头防溅水神器延伸器通用过滤净水增压万向旋转水嘴起泡器

￥356

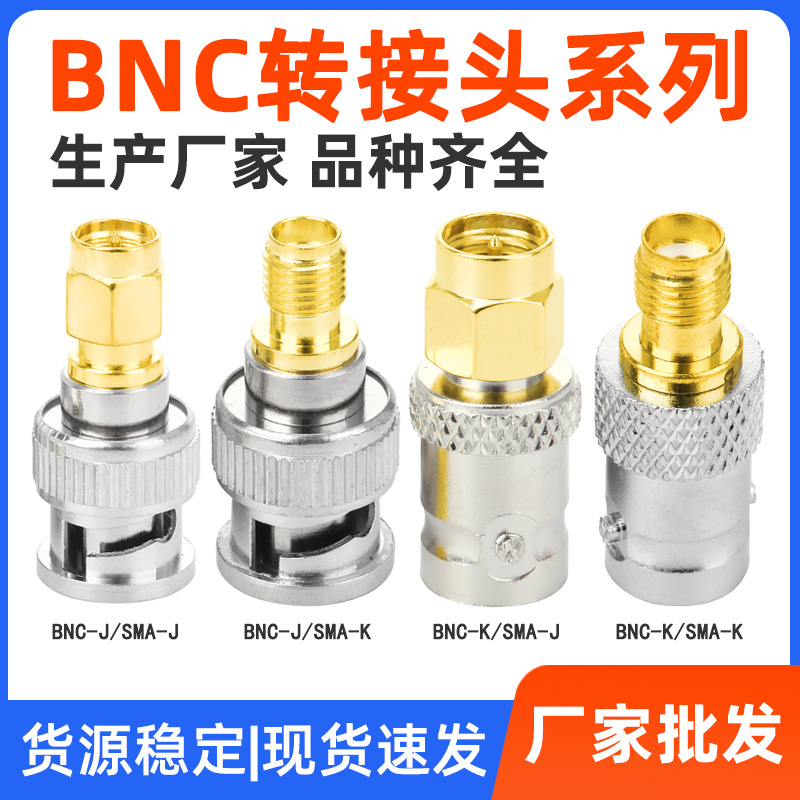

BNC公転SMA雌BNC-J/SMA-K SMA雄雌ヘッド回転BNC雄雌ヘッドBNCアダプタ

￥35

FNIRSI LCR-P1トランジスタテスター静電容量抵抗MOS場効果三極管部品検査

￥2,640

赤色光ペン 10mw キロメートル赤色光ペン赤色光源光ファイバーテストペン光透過ペン充電式

￥1,078

製品詳細

……………………………………………………………………………………

起初，作为一个HAM, Hugen需要一台便携设备测量滤波器和天线，因此查找资料制作了这款NanoVNA. 这个VNA参考了日本edy555的相关设计,修改了部分电路，增加了电池管理电路，重新设计了PCB。设计了简单实用的PC控制软件，可以通过PC端软件导出Touchstone(snp) 文件用于各种无线电设计和仿真软件。改进了的频率算法，可以利用si5351的奇次谐波扩展支持到900MHz的测量频率，设计了金属屏蔽片，可以减少外部干扰提高测量精度，si5351直接输出的50K-300MHz频段提供优于70dB的动态，扩展的300M-600MHz波段可以提供优于50dB的动态，600M-900M波段优于40dB的动态。

现在已经有个别同学克隆了这款NanoVNA，但那些产品是对Hugen版VNA早期版本的简单抄板，甚至屏蔽罩也省略了，硬件上有欠缺，会造成严重的性能下降。大家可购买测试比较，本店支持七天无理由退换货。

【选择我们的NanoVNA 】

……………………………………………………………………………………

1. 论坛出名，技术过硬，后续服务提供更新和保障。大家可去38 hot及国外 groups.io 了解

2. 其他制造商的软件是Hugen以前版本的简单摘抄，没有足够优秀的技术支持。我们现在已更新更稳定的性能

3. 其他制造商的硬件上有欠缺

4. 一手设计制造，可为大家提供定制服务。如大字体版本，无电池版本等

包装清单：

Packaging details

1. NanoVNA主机*1 (含2.8英寸触摸屏，650mAh电池)
2. 20cm SMA公对公 RG174射频电缆 *2
3. SMA母对母连接器 *1
4. SMA简易校准件套SHORT *1
5. SMA简易校准件套OPEN *1
6. SMA简易校准件套LOAD *1
7. USB Type-C数据线 *1
8. Type-c to Type-c *1 支持与大部分安卓手机连接

包装盒尺寸：19.5x12.5x2.7cm

一套重量：0.26KG

【基本性能】

……………………………………………………………………………………

● PCB: 54mm x 85.5mm x 11mm (不含连接器、开关)
● 测量频率: 50KHz ~ 1.5GHz
● 射频输出:-13dbm (最大 -9dbm)
● 频率精度:<2ppm
● 频率稳定性:<0.5ppm
● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● 端口 SWR: < 1.1
● 显示: 2.8寸 TFT （320 x240）
● USB 接口: USB type-C 通信模式：CDC (串行)
● 电源: USB 5V 120mA，内置650mAh电池，最大充电电流1A, 可连续使用4小时以上
● 校准点数量: 101 (固定)
● 扫描点数量: 101 (固定)
● 显示跟踪: 4, 标记: 4, 设置保存: 5

测量S参数，电压驻波比，相位，延迟，史密斯圆图……;

电脑软件支持控制和实时显示，可以导出Touchstone(snp)文件用于各种无线电设计和仿真软件

undefined

作为一款测量设备，精度自然很重要，本机附送简易校准件，与商业矢量网络分析一样使用前只要经过正确的校准即可以获得不错的精度。发货前会对双端口进行校准，如果您改变测量条件（如通过延长线测量，从较窄的校准带宽切换至更宽的测量带宽），则需要重新校准，校准后保存成设置0可以在下次开机时直接使用，也可以保存到另外4个保存项需要使用的时候通过recall调用。下图是同等测试条件下，使用NanoVNA和Agilent E5062A测量一个V段双工器的对比数据：
undefined

分享的操作说明及PC端控制软件可自行下载:

https://share.weiyun.com/5HFmWGl

或 https://pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g 提取码: kixh

或https://drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND

【关于售后】

——————————————————

我们的每一台仪器都会经过严格的校准和测试

若有特殊情况，请随时联系我们，我们将尽全力为您解决
