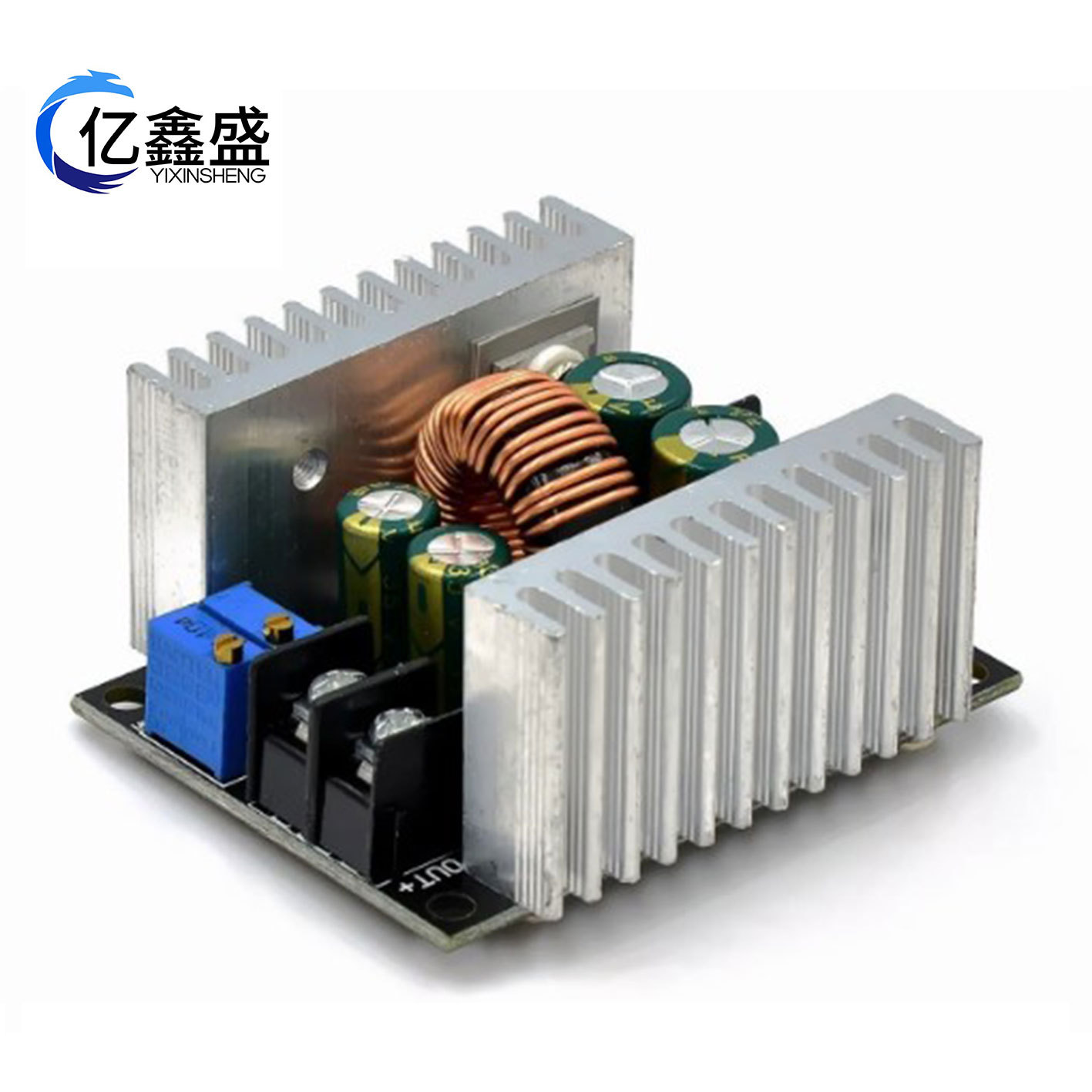

DC-DC 9a 300w直流降圧コンバータ5-40vから1.2-35v電源モジュール昇圧モジュール

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランドイー・シンシェン

モデル 300W電源モジュール

同店舗商品関連商品

1000KV高圧発生器高圧モジュール圧インバータ変圧器昇圧モジュール3-6V 400KV

￥89

超小型リチウム電池充電ボード 1A 三元リチウム電池 3.7V4.2V 充電器モジュール C タイプ保護ボード

￥20

ESP32-C3開発ボードesp32 supermini開発ボードesp32開発ボードwifi bluetooth

￥198

Arduino nano v3.0マイクロ/マイクロ互換ch340ドライバ16 mhz atmega328p

￥198

Lm2596 lm2596s DC-DC 3-40v調整可能降圧電源モジュールレギュレータ3a

￥53

Pwm直流モータ調速機5v-35v調速スイッチ5aスイッチ機能led調光器

￥47

Pam 8403ミニ5vデジタル小功放板スイッチ付きポテンショメータはusbで電源を供給することができます。

￥41

Inmp441全方向マイクモジュールmems高精度低消費電力i2sインタフェースはesp32をサポートしています

￥97

GY-521 MPU6050 モジュール 3 軸アナログジャイロセンサー + 3 軸加速度計モジュール

￥101

96インチ青色白色黄青2色IIC通信小OLEDディスプレイモジュール51ワンチップマイクロコンピュータ

￥138

もっと調べます

400wdc-dcハイパワー定電圧定電流昇圧電源モジュールled昇圧駆動ノート電池充電

￥182

300W20A恒流可调降压电源模块大电流充电大功率LED驱动直流

￥299

300wハイパワー可変降圧定電圧定電流電源モジュール20a同期整流連続充電led駆動

￥311

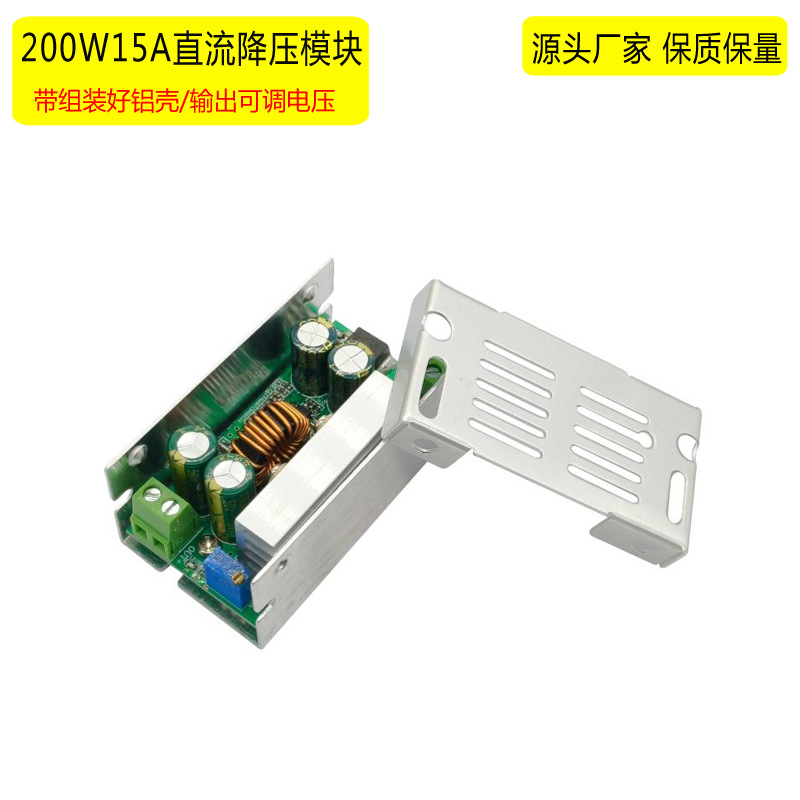

DC-DC直流調節可能降圧電源モジュールケース付き200wハイパワー高効率15a定電圧降下板

￥495

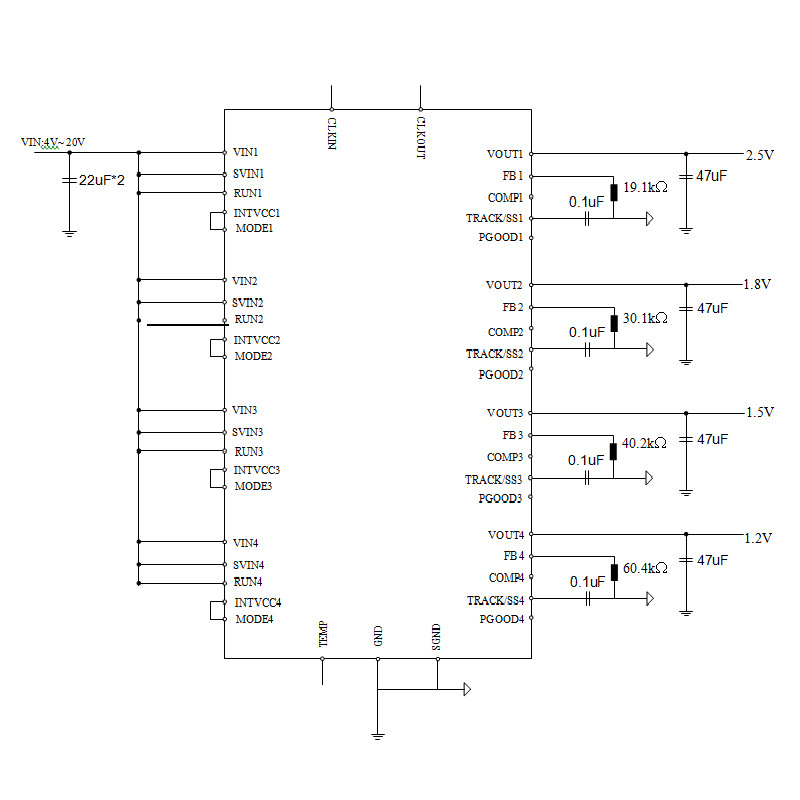

Yswブランドha4644 ltm4644 dc/dc bga77パッケージマイクロモジュールレギュレータrev1.0

￥2

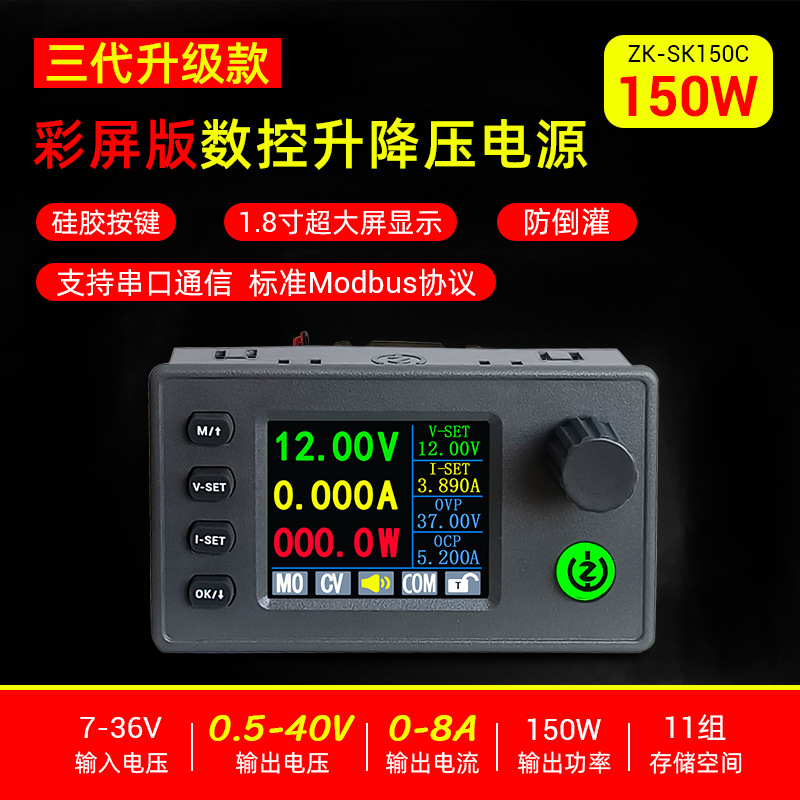

SK150C彩屏数控升降压可调直流稳压电源恒压恒流充电模块40V8A

￥345

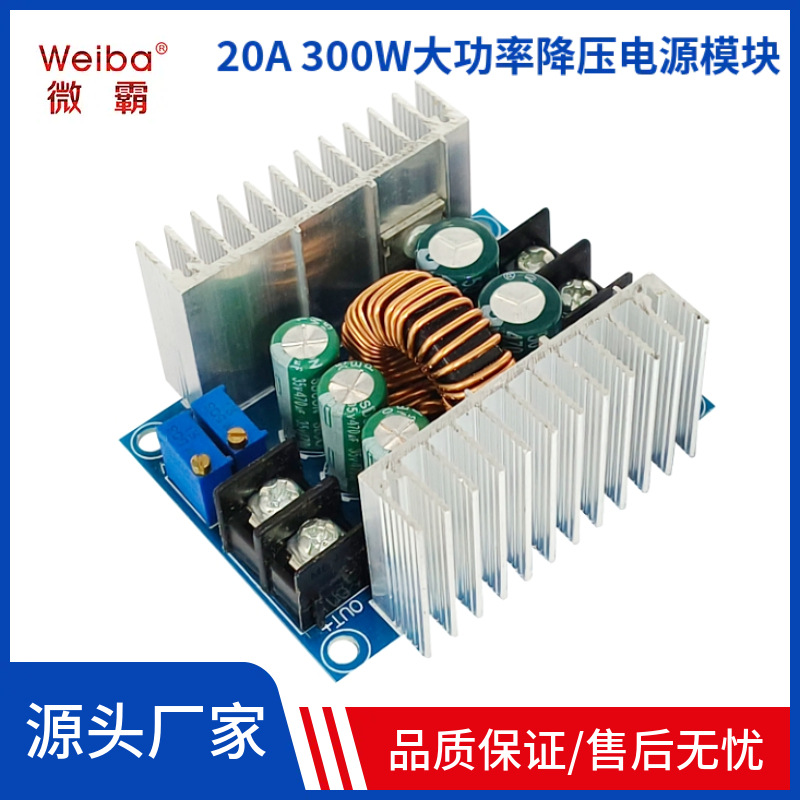

20aハイパワー同期整流降圧定電圧定電流電源モジュール充電led駆動300wハイパワー

￥299

TPA3110D2デジタル功放板双チャンネル2*15wステレオ3110オーディオ拡大モジュールdc 12v 2a

￥92

XH-M139 2.1チャンネルデジタル功放板12v-24v広電圧TPA3116D2 2*50W 100W

￥435

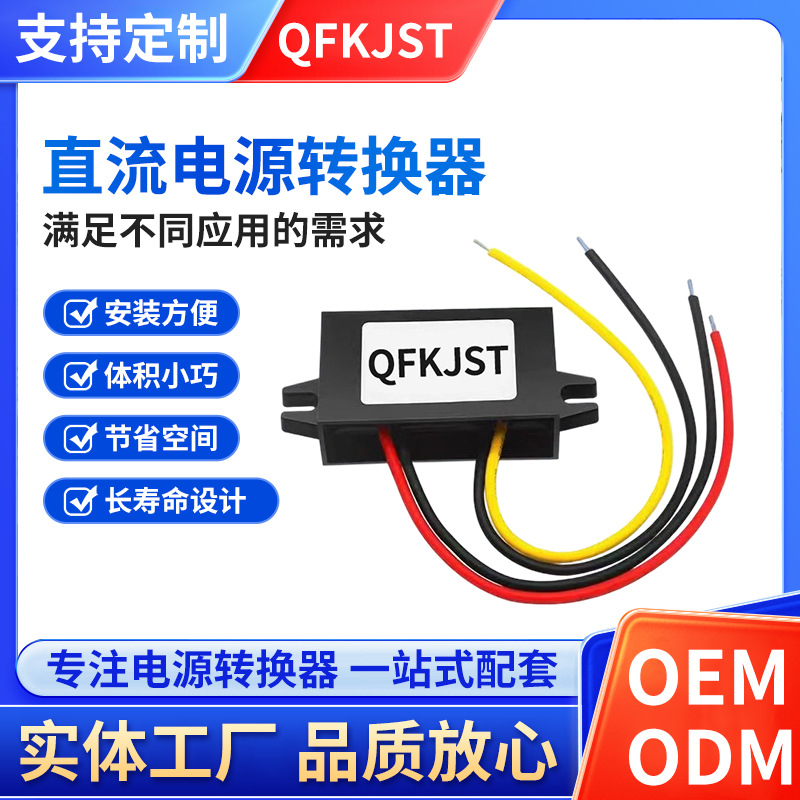

DC-DC直流12V24V转5V/12V3.7V3A小塑胶模块直流电源转换器

￥253

製品詳細

一个68.8克

温馨提示：

（现货：电流大是8-9A ，输入电压高是40V 输出电压高是35V 左右）

（由于12A电流芯片厂家停产，替换芯片电流由以前的12A降低到8A电流（实际测试大电流在9A左右），输入电压由以前的32V提高为40V,输出电压由以前的28V 提高到35V。可以为10串大功率LED供电。 12A 芯片到货后会另行通知。）

QS-2405CCBD-12A 电源模块

尺寸：65(长)*47(宽)*23.5(高) mm

典型应用：

可调电源(12A功率够大)、大功率LED驱动、LED显示屏驱动、铅蓄电池充电、锂电池充电、车载电源、车载笔记本电源（降压）、稳压电源、低压系统供电、（比如儿童玩具车用12V 蓄电池降压到6V）、24V转12V 12A \\\\12V转5V 12A \\\\24V转5V 12A \\\\24V转19V20V等等，应用范围非常广。

1。固定转灯电流为恒流值的0.1倍（充电的时候用用于识别是否电池充满）；

2。使用了专用的基准IC，和高精度的采样电阻，使恒流更稳定，（20度到60度恒流5A的时候温飘小于5%）。特别适合LED 驱动

3.输出电流大，大输出电流可以达到12A，满足大部分需要。

4.4个高频电容，有效降低输出纹波，提高工作稳定性

5.双散热片设计，MOS管肖特基二极管独立散热片，散热好，互不影响

6.不惜成本采用大尺寸铁硅铝磁环，提高工作效率，并用纯铜双线并饶，降低发热、提高效率。

7。3296多圈电位器，电压电流调节精度高，稳定性好。

8.专用电流采样电阻电流采样精度高稳定性好，温飘小。 LED 必备。

9.双色指示灯，工作状态一目了然。充电必备。

10.电压电流均可调，做可调电源效果好，12A 电流大、功率足。

模块参数

模块性质：非隔离降压恒流、恒压模块（CC CV）充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：7-32V(不带恒流5-32V)

输出电压：（1）连续可调（0.8-28V）

（2）固定输出（0.8-28V之间任意选择）,购买时请告诉掌柜。（暂时只针对批量客户，样品全部发可调型）

(3)如需要更高电压请直接联系我

输出电流：大12A (功率管温度超过65度请加风扇散热，24V 转12V 6A以内空旷环境一般可以不加风扇)

恒流范围：0.2-12A（可调节）（不带恒流的无此功能）

转灯电流：恒流值*（0.1），转灯电流与恒流值联动，比如恒流值为3A，转灯电流设置为恒流的0.1倍(0.1*3A=0.3A)，当把恒流值调节成2A时候，此时转灯电流为恒流的0.1倍(0.1*2A=0.2A).

次版本为固定 0.1倍（实际转灯电流是大概值不是非常精确）用于充电是否充满指示。

低压差：1V

输出功率：大功率约300W,功率管温度超过65度请加风扇。

转换效率：高约95%（输出电压越高，效率越高）

工作频率: 300KHZ

输出纹波: 20M带宽（仅供参考）

输入24V 输出12V 5A 纹波50mV左右（不含噪声）

工作温度：工业级（-40℃到 +85℃）（实际使用请注意功率管温度，温度过高请加强散热）

空载电流：典型20mA(24V转12V)

负载调整率：±1%（恒压）

电压调整率：±1%

恒流精度和温度：实际测试，模块上温度从25度变化到60度，恒流值变化小于5%（恒流值5A）

动态响应速度：5% 200uS

电位器调节方向：顺时针（增加），逆时针（减少）靠近输入的电位器为电压调节（CV），靠近输出的电位器为电流调节（CC）

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯绿色（不接负载为绿色）不带恒流的指示灯为红色。

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：无，

输出防止逆流：无。

接线方式：接线端子

电池充电使用方法：

1.确定您需要充电电池的浮充电压和充电电流，模块的输入电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；

4.调节恒压电位器使输出电压达到浮充电压；

5.接上电池，试充。

（1、2、3、4步骤为模块输入接电源，输出空载不接电池。）

LED恒流驱动使用方法：

1.确定您需要驱动LED的工作电流和高工作电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

4.调节恒压电位器使输出电压达到LED高工作电压；

5.接上LED，试机。

（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）
