製品詳細

产品特点：

1：使用先进的数字音频信号处理技术(DSP)与FM锁相环调制技术(PLL)使音质更逼真，性能更稳定，长时间工作频率无偏移。

2：LCD显示更加直观准确，具有极低的功耗和极小的噪声干扰。

3: 30级数字音量调整，按键操作即可轻松完成。

4：掉电自动记忆断电前的数据。

5：喇叭/耳机输出自动切换

6：采用石英晶体稳频，温度改变接收频率不再漂移。

7：采用专业音频DSP对音频信号进行分析处理，无信号或者信号弱等FM底噪声大的时候自动静音，摆脱传统FM收音机在无信号或者信号弱的时候烦人的沙沙声。

8：采用增量式数字旋转编码器进行调节音量和频率，使用手感好，定位准，稳定耐用，360°旋转无死角。

9：30级数字音量调整范围

10：支持串口通讯控制，可用电脑或者MCU等带有串口的设备控制模块的全部功能。

因页面有限，想了解本产品的更多详细资料请进陶盘自行下载----

技术手册，规格书，操作说明等.......

http://pan.baidu.com/s/1nvaCzFV

产品参数：输出功率：500mW（驱动耳机），3Wx2（驱动喇叭）

频响范围：50Hz-18KHz

接收频率范围：

关闭校园广播87.0MHz-108.0MHz，

开启校园广播76.0MHz-108.0MHz

等效噪音：≥30dB

供电电压:3.0V-5.0V

供电电流：zui大音量下1000mA，zui小音量下60mA(仅供参考)

声道：立体声

：电源

模块对应端口（PCB板上有标注）-，+分别接电源（电池）的负极和正极，电源建议用电池或者其他稳压电源。不能使用不带滤波器的开关电源（如手机充电器，移动电源，以及其他开关电源），否则电源产生的干扰会影响本模块的正常工作。本模块正常工作电压为3.0-5.0V，供电电压注意不要超过本范围。本模块zui大音量下zui大供电电流在1A左右，需要电池能够输出足够的电流。

注意事项：收音机（任何收音机）都是无线电敏感设备，来自电源或者附近的干扰可能会影响到模块的正常工作。所以给模块供电的电源建议用电池或者工频变压器经过稳压得到的稳定电压。不能使用开关电源（如手机充电器，以及其他任何开关电源），充电宝，开关式DC-DC变换器，附近不能有正在工作的D类功放，微波炉等会产生高频电磁干扰的设备。否则这些设备产生的电磁干扰会通过空间耦合到模块的射频前端，使接收还原出来的的信号产生噪声。

：天线

FM_ANT端口用来连接FM天线，为了更好的接收FM信号，建议外接75cm长度的拉杆天线。

：耳机/喇叭输出

本模块自带3WX2通道音频功放，如需喇叭接入喇叭端口即可，建议使用4Ω/3W扬声器。如插入耳机，音频自动切换到耳机通道，扬声器通道自动关闭。

音量调节

转动VOL编码器调节音量，同时LCD屏显示音量级数。

频率调节

转动FRE编码器调节接收频率，同时LCD屏显示当前频率，编码器柄向下短按为静音/非静音切换。

静音

向下短按VOL旋钮切换静音/非静音

自动静噪开关

向下长按FRE旋钮切换打开或者关闭自动静噪功能，LCD显示字幕ON 表示打开自动静噪，OFF表示关闭自动静噪。

自动静噪门限（阈值）调整（自动静噪开关打开时有效）

向下短按FRE旋钮，进入自动静噪门限调整界面，用户可以根据具体的使用情况来调整自动静噪的动作门限，调整范围为0-20，值越大门限越高，弱信号越容易被静音。反之相反。

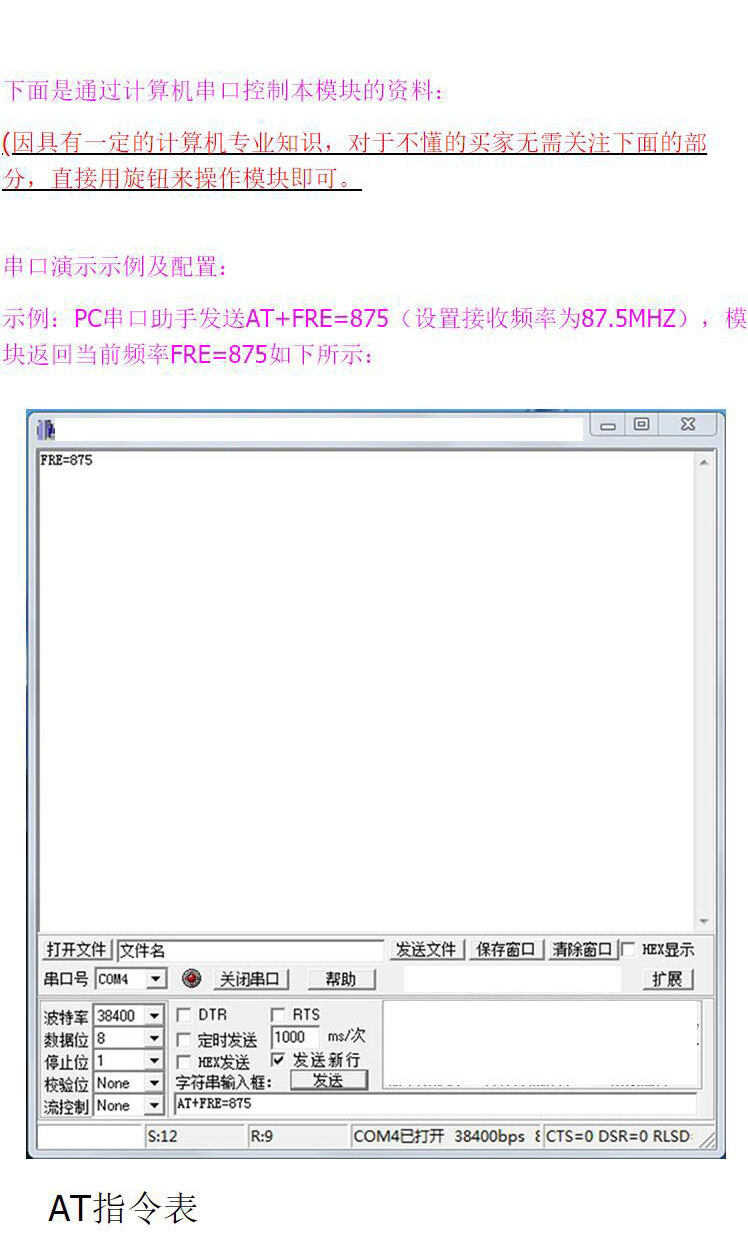

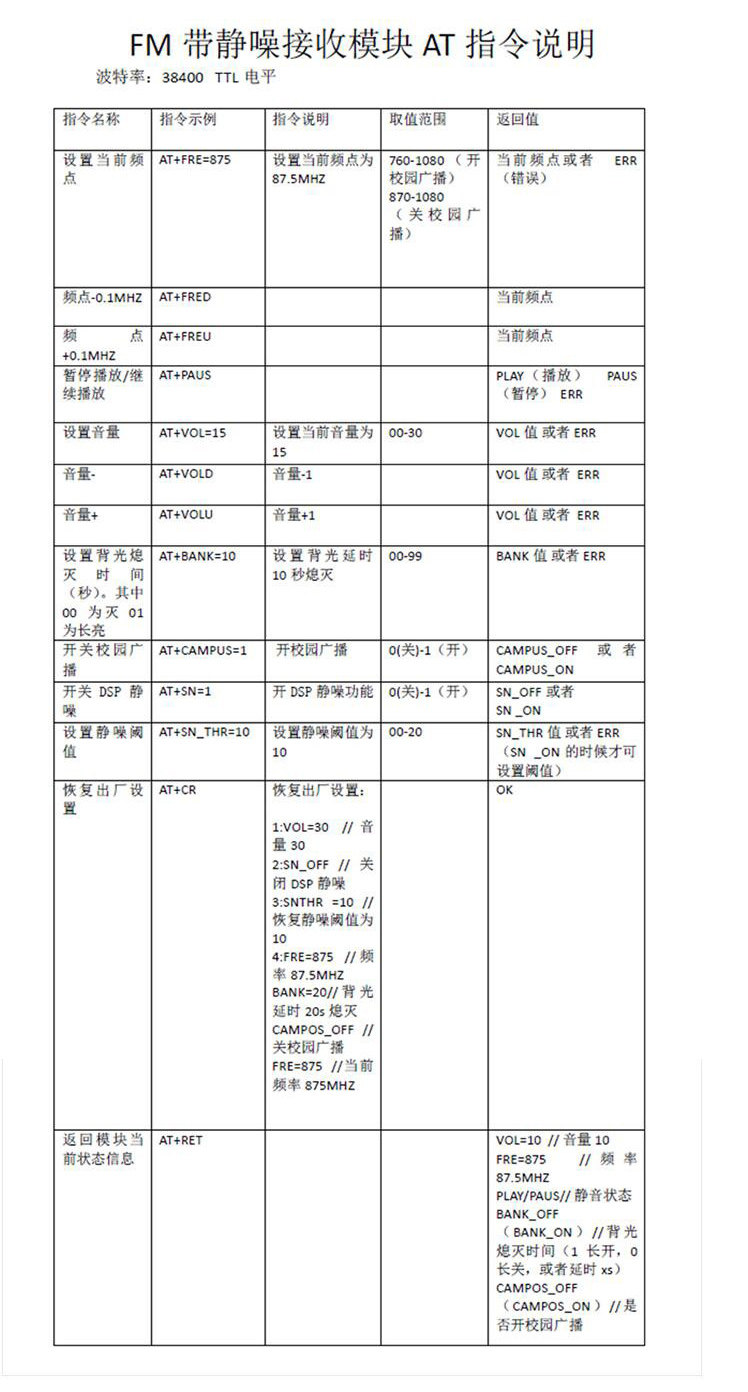

：串口（不用串口控制不需接）

模块预留TTL电平串口控制接口，TTL串口与本模块通讯需要连接模块的UART_RX，UART_TX与GND（PCB对应位置上有标注），可以用外部MCU（单片机）或者电脑串口发送指令控制模块的相关功能。注意：因电脑串口电平不是TTL电平，连接电脑通讯时需要接RS323电平转TTL电平装换装置或者使用USB转TTL电平串口模块来与本模块通讯。因串口指令控制模块需要一定的计算机专业知识，不懂的买家无需折腾。所有资料见宝贝说明，客服不提供这方面的技术指导。

：用户设置

本模块可以根据用户具体使用情况来设置背光状态与是否收听校园广播频段，设置方法如下。断电状态下向下长按VOL旋钮上电开机LCD显示C1表示开校园广播C0表示关闭校园广播频段，重启后设置生效。设置背光状态则断电状态下长按FRE旋钮键开机，显示B1表示背光常亮，B0表示背光20秒关闭，重启后设置生效。改变设置状态重复这一步骤来切换。出厂统一设置为不开校园广播频段，背光无操作20秒熄灭。

：Stereo（立体声）/mono（单声道）开关端子

Stereo/mono端子用来设置模块的FM接收模式，此端子悬空为立体声接收模式，此端子对地为单声道接收模式。

说明：

设置Stereo/mono开关的目的：由于立体声解码与单声道解码原理的不同，解码立体声信号所占频带较宽，对信号质量的要求比较高。所以在收听比较弱的立体声广播时，信噪比会很低，会产生比较多的底噪声。这时可使电路改为单声道接收状态，以提高输出信号的信噪比。单声道模式下虽然没有立体声效果，但是噪声相对小，反而使收听效果更好。换言之，这个开关是为了在弱信号的情况下用来提高收音机的信噪比，切换到单声道，可以使收音机在弱信号的情况下声音比较清晰，所以中高端FM立体声收音机都预留有Stereo/mono开关以达到更强的环境适应能力。

注意：出厂默认设置为关校园广播，背光无操作20S自动熄灭，关自动静噪。用户根据具体情况自行设置。

二：注意事项:

1：电源电压严禁超过本模块的供电电压范围。

2:工作时不能触及模块的背面元件，以免影响本模块的正常工作或者引起短路烧毁模块。

四：购前说明:

1：本店所有商品提供7天无条件换货服务，如果你收到的商品不满意可以申请退换货。退换货需要买家承担回寄邮费，本店不接受换货运费到付的快件！

2：本模块为装好元件的电路板，需要接好线才能工作。需要买家有一定的电子操作知识。对于一点不懂电子技术的买家，不建议购买本模块！

3：本店商品仅提供有限的技术支持，使用前请先看清楚产品说明。

4：由于快递运输过程中的各种碰撞，虽然我们发货前每个产品都有测试好再寄给你，并且包装做过抗震处理，收货时请当着快递员的面检查包裹是否完好，货物是否完整无遗失，有无损坏等。确认无误后再签收！

关于静噪的一些基本知识：

调频接收机中大多采用鉴频器解调，鉴频器输出噪声的功率谱呈抛物线分布，随着输出频率增加而平方地增大。因此，在无输入有用信号时，鉴频器解调输出幅度较大的噪声。这些噪声经音频放大器放大后，输出很大的“沙沙”噪声。为去除这些噪声，传输语音的调频接收机中，不得不加入静噪电路，在没有输入信号或者输入信号很弱时，静噪系统关断音频输出，保持耳机安静。一个可靠的静噪系统对于FM接收机来说，具有重要的意义。

一、常用静噪方式及性能比较

静噪电路系统大致分为三类：导频静噪、噪声静噪、载波检测静噪。发送端在对话音信号进行调制前，通常在话音信号频率低端（300Hz以下）加入单音，然后再送去调制发射出去。接收端解调后检测这一单音，进行静噪控制。受静噪输出衰减和发射机电路对低频响应程度的限制，国军标规定**FM电台的导频为150 Hz（正负2Hz）。

噪声静噪方式利用鉴相器的压噪特性，当射频信号较强时，输出噪声降低；当射频信号消失时，输出较大幅度的白噪声。噪声静噪方式即利用这一特性进行静噪控制。一般的窄带FM接收中都为噪声静噪配置有音频放大器（噪声提取滤波）和简单的施密特比较器，民用FM接收机几乎都用这种静噪方式。

载波检测静噪是利用鉴频器前限幅电路的电流与输入信号强度的对数在相当大的范围内成正比，通过检测此电流即可得出输入信号的强度，从而进行静噪控制。很多FM接收IC均给出此输入信号强度信号（RSSI）。此信号常用作输出信号强度表驱动、AGC、载波检测静噪等。

三种静噪方式中导频静噪电路zui为复杂，而且增加了额外的发射功率，具有抗干扰能力强、操作简单等优点；噪声静噪和载波静噪电路简单，不需要额外发送导频，可实现互通性；有的电台为增加兼容性，经常是既有导频静噪功能也有噪声静噪功能。

随着数字通信技术的发展，越来越多的数字算法运用到静噪检测上，本模块就是采用DSP器件实现对FM音频信号的采样，在DSP里运算后送出静噪标志位去控制音频处理单元的通断。

本模块静噪的调节方法：

本模块采用DSP数字静噪，能够灵活的运用软件来控制静噪门限（阈值）。静噪门限为0-20个等级，数值越低静噪门限也越低，越容易收听到带有背景噪声的电台信号，数值越高噪声门限越高，输出噪声高于设置值时，自动静噪打开，使输出静音。所以在调节静噪阈值的时候，根据使用的情况，如果想听到弱信号静噪门限往下调，如果想听到强信号，数字往上调。注意，静噪功能不能把信号中的背景噪声去除，只是通过判断信号的噪声大小超过设置阈值来控制输出静音。

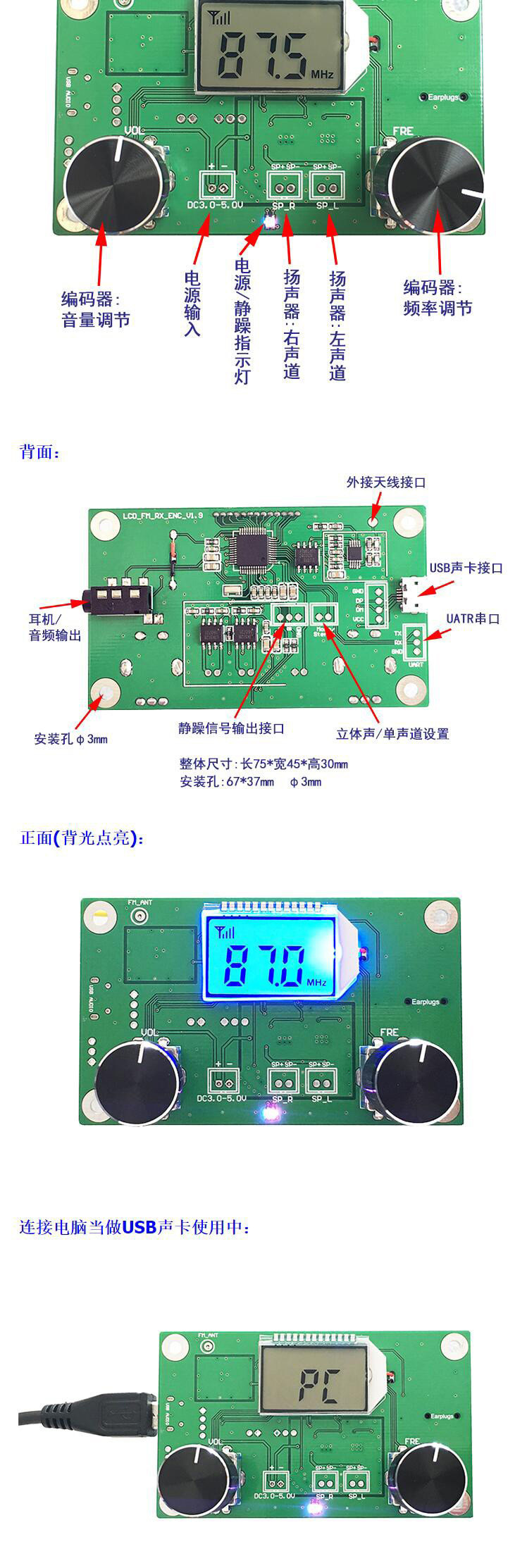

以下图片来源于宝贝实物拍摄：

正面：
