DMV-D/DLE-11シリーズのダブル安全遮断弁はガスバーナーとガス設備に用いられる

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

undefined
商品参数-导航条

产品介绍：

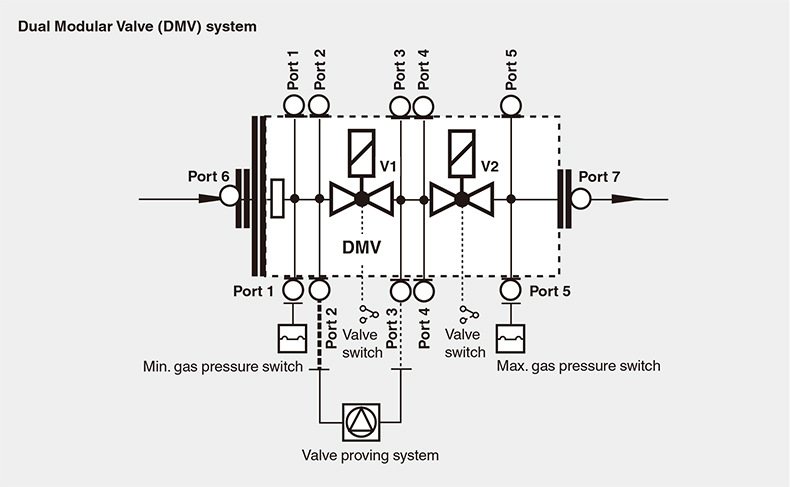

双模块化阀（DMV）将两个安全截止阀组合在一个紧凑的阀体内，可以独立连接或并联连接。DMV-D和DMVDLE系列的阀1（V1）为快速开启和快速关闭。DMV-D的阀2（V2）快速开启，而DMV-DLE的阀V2缓慢开启，使点火更平稳。V1上的流量调节提供了可变的主流。内部轮廓和紧凑的设计优化了流量，并提供了一个较低的压降。直接安装以下扣扣附件创建一个紧凑的阀系，没有附加管道：-高、低压开关-阀证明系统-1“NPT排气

使用说明：

DUNGS DMV被推荐用于需要两个安全截止阀的工业和商业加热设备。DMV双模块化阀适用于干式天然气、丙烷、丁烷、空气等惰性气体的使用。适用于0.1%，A“干”气体的露点低于+15°F，其相对湿度小于60 %。

规格：

法兰尺寸	DN40（1 1/501第1部分）50（2英寸）65（2 1/2英寸）80（）60（3”100（4英寸）125（5英寸）连接法兰，根据DIN 2633（PN 16）DN 40至DN 125、ISO 7005 - 1（PN 16）或ISO 7005 - 2（PN 16）安装焊前法兰。
最高的工作电压	7 PSI（500 mbar）CSA、FM、CE（A类）
最高的体压	15 PSI（1000 mbar）
最高的关闭压力	7 PSI（500 mbar）CSA、FM、CE（A类）
电气额定值（+10 % / -15 %）	110 - 120 VAC @ 50 - 60 Hz和24 VDC。在第3页上列出的零件编号。220 - 240 VAC @ 50 - 60 Hz
外壳等级	NEMA12型
电连接	带1/2“NPT导管适配器的DIN连接器（单独订购）
操作时间	100 %占空比
结束时间	< 1 s
开启时间	DMV-D.../11 V1和V2 < 1 s DMV-DLE……/11V1<1；V2可调至大约。10 to 20 s at 70 °F
初始提升调整	仅对V2 DLE可调节；总流量的0至70 %；行程的0至25%
最高的流量调整	可调节的V1 <10至100 %的总流量；<10至100 %的冲程
与气体接触的材料	外壳：铝、钢，无有色金属密封：NBR基橡胶
环境温度等级	+5°F to +140°F（-15°C to +60°C）
安装位置	从垂直直立到水平的安全切断阀
气体过滤器（标准）	安装在壳体上游V1 (23网）
位置指示符	CPI 400，带有指示灯和SPDT联锁开关或可视指示灯（VI）
测试端口/压力开关安装端口	两侧均提供G 1/8 ISO 228端口。每一边都有两个上游V1的端口，一个在V1和V2之间，一个在下游V2之间。G 1/4 ISO 228在两个法兰上，V1上游，V2下游
阀门验证系统	VPS 504；直接安装到DMV的两侧

功率额定值：

版本	线圈类型	约。120 VAC时的额定功率	约。在24 VDC时的额定功率	约。电流[A] @ 120 VAC	约。电流[A] @ 24 VDC
DMV-D(LE) 5040/11	1212	90	70	0.74	2.6
DMV-D(LE) 5050/11	1212	90	70	0.74	2.6
DMV-D(LE) 5065/11	1411	110	90	0.92	3.8
DMV-D(LE) 5080/11	1511	110	95	0.92	4.0
DMV-D(LE) 5100/11	1611	135	95	1.12	4.0
DMV-D(LE) 5125/11	1711	200	155	1.68	6.5

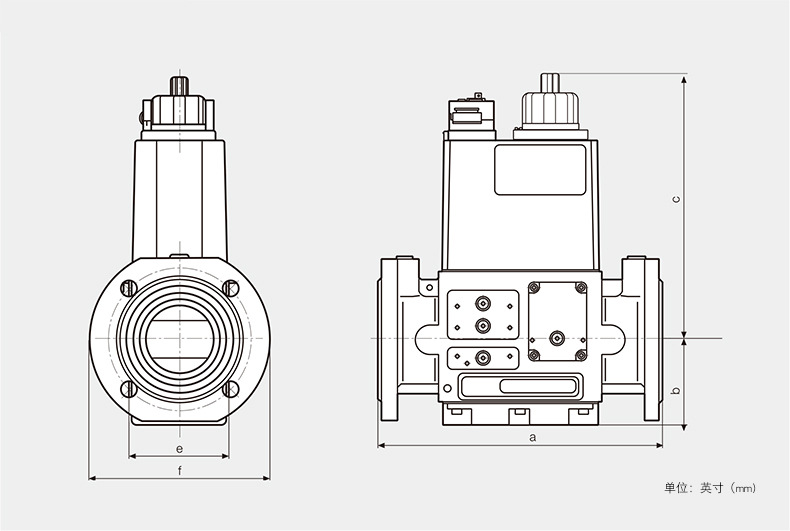

尺寸图纸：英寸（mm）

undefined

产品规格：

类型	110 - 120 VAC @ 50 - 60 Hz订单No.	24 VDC订单No.	Pmax。[PSI]	连接DN	英寸mm	英寸mm a	英寸mm b	英寸mm c	英寸mm c	英寸mm f	重量（kg)
DMV-D	5040/11	226061	226063	7	DN 40	9.5 240	2.5 62,5	7.6 192	3.9 100	5.9 150	17.2 7,8
DMV-D	5050/11	226064	226066	7	DN 50	9.5 240	2.9 73	7.6 192	3.9 100	6.5 165	18.3 8,3
DMV-D	5065/11	226067	226069	7	DN 65	11.4 290	3.4 87	9.9 251	4.0 102	7.3 185	32.2 14,6
DMV-D	5080/11	226070	226072	7	DN 80	12.2 310	4.1 104	11.5 293	5.1 129	7.9 200	52.0 23,6
DMV-D	5100/11	226073	226075	7	DN 100	13.8 350	4.7 119	13.0 331	5.6 143	8.7 220	67.5 30,6
DMV-D	5125/11	226076	226078	7	DN 125	15.8 400	5.6 142	16.2 412	6.3 161	10.0 255	111.6 50,6
DMV-DLE	5040/11	not available	226117	7	DN 40	9.5 240	2.5 62,5	8.7 220	3.9 100	5.9 150	17.4 7,9
DMV-DLE	5050/11	226118	226120	7	DN 50	9.5 240	2.9 73	8.7 220	3.9 100	6.5 165	18.5 8,4
DMV-DLE	5065/11	226102	226103	7	DN 65	11.4 290	3.4 87	10.6 269	4.0 102	7.3 185	32.6 14,8
DMV-DLE	5080/11	226104	226106	7	DN 80	12.2 310	4.1 104	12.3 312	5.1 129	7.9 200	53.1 24,1
DMV-DLE	5100/11	226112	226114	7	DN 100	13.8 350	4.7 119	15.1 382	5.6 143	8.7 220	68.6 31,1
DMV-DLE	5125/11	226108	226110	7	DN 125	15.8 400	5.6 142	18.2 462	6.3 161	10.0 255	112.7 51,1

所需法兰及附件:

规格大小	法兰描述	每个法兰上的孔的数量	*法兰顺序No.	螺栓尺寸	**螺栓顺序No.	***垫片顺序No.
DMV-D(LE) 5040/11	1 1/2英寸ISO法兰	4	227137	M16x55	135930	267463
DMV-D(LE) 5050/11	2英寸ISO法兰	4	227138	M16x65	135930	267464
DMV-D(LE) 5065/11	2 1/2英寸ISO法兰	4	227139	M16x65	135930	267465
DMV-D(LE) 5065/11	2 1/2英寸的ISO到NPT	4	243690	M16x65	135930	267465
DMV-D(LE) 5080/11	3英寸ISO法兰	8	227140	M16x65	135930	267466
DMV-D(LE) 5080/11	3英寸ISO到NPT	8	243219	M16x65	135930	267466
DMV-D(LE) 5100/11	4英寸ISO法兰	8	227141	M16x65	135930	267467
DMV-D(LE) 5125/11	5英寸ISO法兰	8	227142	M16x75	148830	267468

当单独使用控制件时，每一端都需要一个配合法兰，总共需要两个法兰。当一个控制螺栓到另一个，如FRS到DMV，每一端需要一个配合法兰，总共两个法兰。**包括一个螺栓，一个锁紧垫圈，和一个螺母。***每个法兰连接都需要一个垫片.

undefined

附加附件

VPS 504阀门证明系统（由一些有管辖权的当局批准，以代替排气阀和“关闭证明”，如FM和瑞士再保险公司）。

GAO/GMH/GML A2压力开关

位置指示

CPI 400，带有指示灯和SPDT联锁开关，或可视指示灯（VI）

DMK蝶形控制阀

直接安装在DMV的下游，以调节气体流量。需要执行器。使用带有DMK蝶阀的DMA执行器。

适配器

1/4英寸NPT适配器（225047）

1/2英寸NPT先导气体适配器；检查流量要求。（225043）

G1/8”测试接头（219008）

1”NPT排气管适配器（243760）

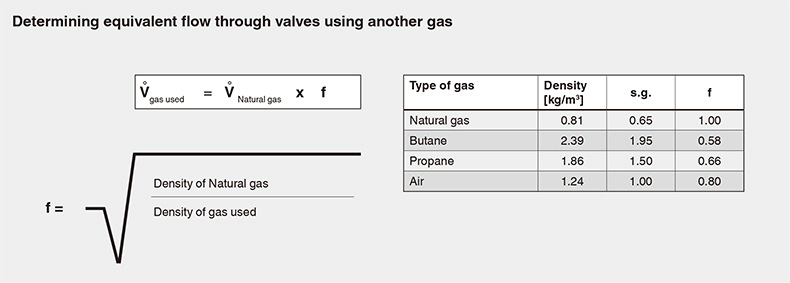

其他气体的压降

要确定使用天然气以外的气体时的压降，请使用下面的流量公式和下表中的f值来确定

CFH中通过阀的“修正”流量。例如，在使用丙烷时，将应用程序所需的丙烷的体积（CFH）除以计算值

f（丙烷值为f=0.66）。使用这个“修正”的流量和下一页的流量曲线来确定丙烷的压降。

undefined

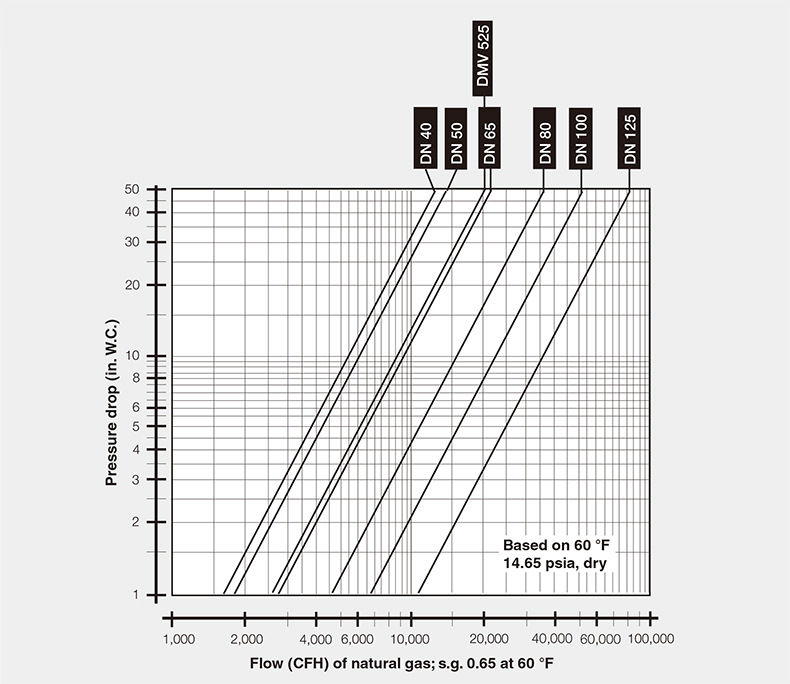

流动[流量]曲线:

undefined

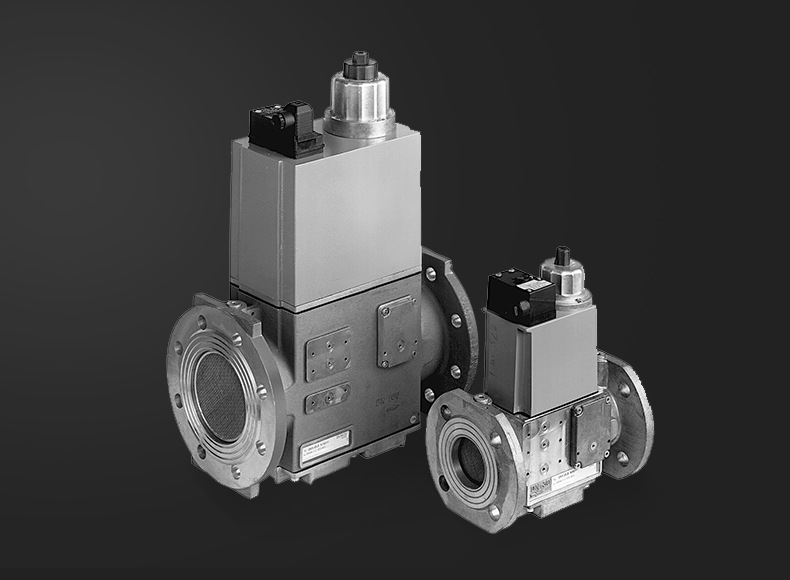

实景拍摄：

undefined
