L298nモータ駆動板モジュール赤板ステッピングモータ/直流知能車/ロボット

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランドシャンピンシュアン

対象製品デジタルエレクトロニクス

仕様 L298N モータードライバーボードモジュール

バッチ番号 2024+

プロセッサーの速度 10

注目のサービス DRIVE

同店舗商品関連商品

3仕様ジャンパーケース14种类长さ140/560/840本ジャンパーパンボードワイヤージャンパー

￥73

135 pc315 pc1050 pc2.8/4.8/6.3mm金色銀色冷圧インサート端子

￥70

0.91インチoled液晶ディスプレイモジュールiic 2色液晶ディスプレイは3.3v-5vと互換性がある

￥132

L298nモータ駆動板モジュール赤板ステッピングモータ/直流知能車/ロボット

￥101

120PCS 2A-35Aトランペット自動車ヒューズ10種類仕様イグナイターヘッドライトエアコン保険管クリップ

￥143

600 pc1. 4w金属膜抵抗パック精度1% 10r-1m抵抗値30種類各20個袋入りケース

￥88

300PCS新型ケースアルミ中小型ミニヒューズセット小クリップ黄色自動車インサート式

￥348

100pcs 2a-35a中号自動車ヒューズ10種類仕様点火器ヘッドライトエアコン保険チューブ

￥132

306PCS中小番号fuse miniミニ保険片セット試電ペン車用ヒューズケース

￥440

50pcs usbソケット母座全銅マイクロ-usb 5pソケット10種類の組み合わせはそれぞれ5個ずつ

￥165

もっと調べます

製品詳細

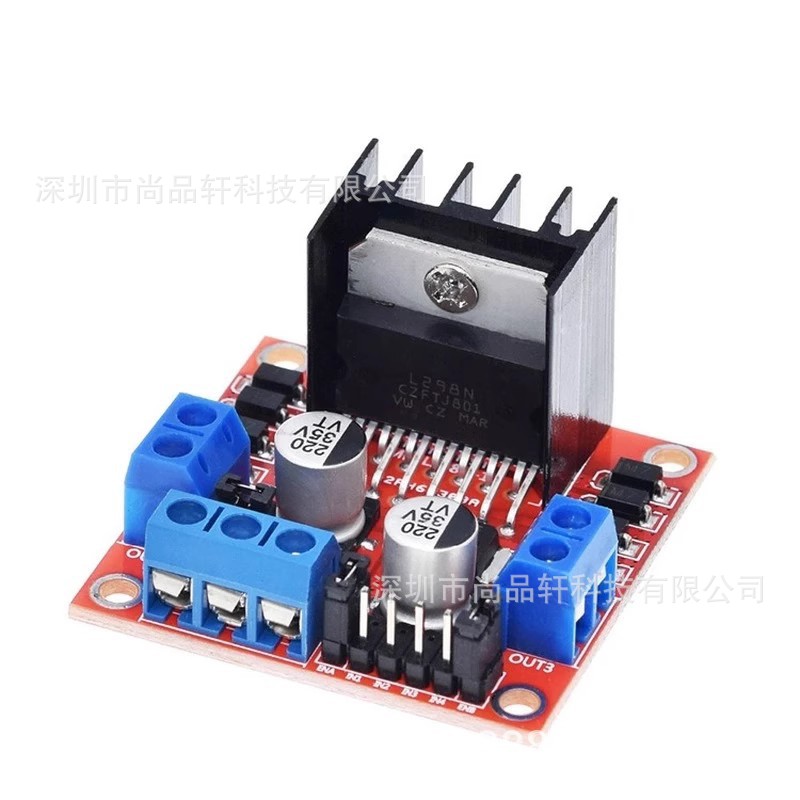

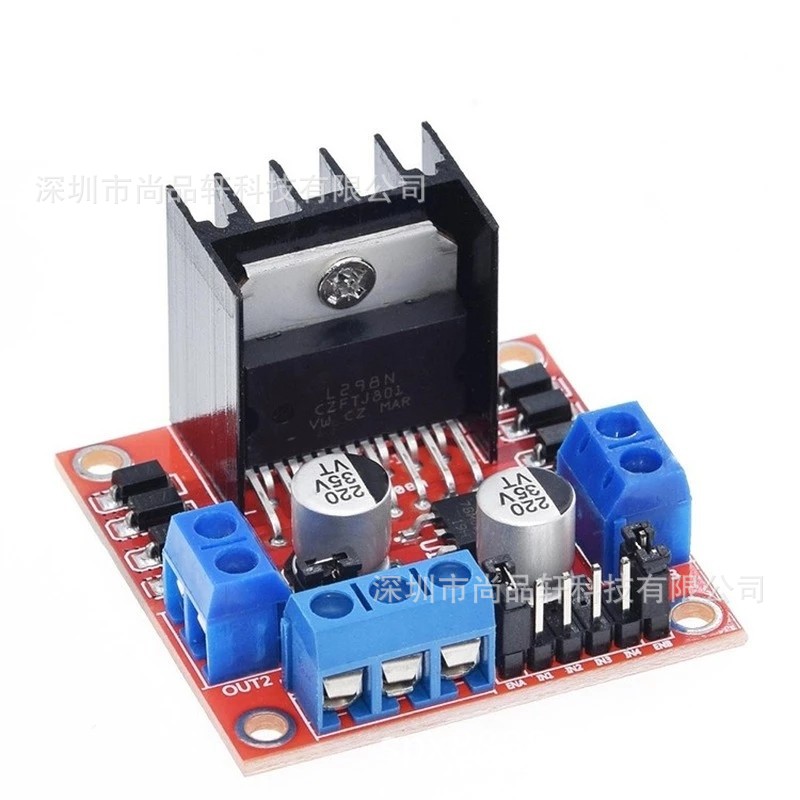

模块名称：双H桥电机驱动模块

工作方式：H桥驱动（双路）
主控芯片：L298N
包装：静电袋
逻辑电压：5V
驱动电压：5v-35v
逻辑电流：0mA-36mA
驱动电流：2A（MAX单桥）
储存温度：- 20° 至 + 135°
最大功率：25W
重量：30克

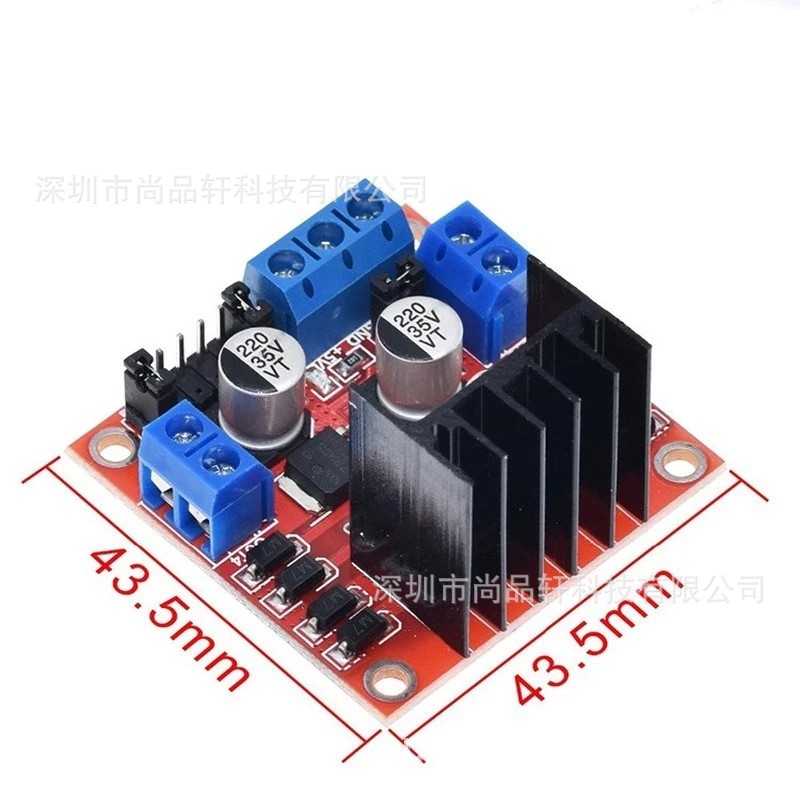

周边尺寸：43*43*27mm
产品特点：
本模块采用L298N作为主驱动芯片，驱动能力强，发热量低，抗干扰能力强。
使用本模块内置78 m05驱动电源部分自行工作，但为避免稳压芯片损坏，当使用驱动电压大于12V时，请使用外接5V逻辑电源。
本模块采用大容量滤波电容，续流保护二极管，可提高可靠性。
笔记：
1.电压（上面标识为12v输入，可接受输入范围为7到12v）从7v到12v，5v供电，+5v接口后内部供电可以使用5v逻辑
电源为非输入电压，可输出5V电压供外用。
2、驱动电压高于12V时小于等于24V
（芯片手册建议支持35V，但是按照书上的
施加最大电压时，驱动298保守应用的最大电压应为24V，例如电机的额定电压应为18V。
要激活跳线帽，您必须首先移除 5V 输出。然后在5V输出口外接5V
5V保证电源是5V电平的控制信号。当信号输入有效且电机驱动模块供电正常时，电机驱动模块输出电流。否则，即使电源正常，电机也没有电流。
电压给L298N内部逻辑电路供电。（这是一种高压，不寻常的做法！） 1 (1)
