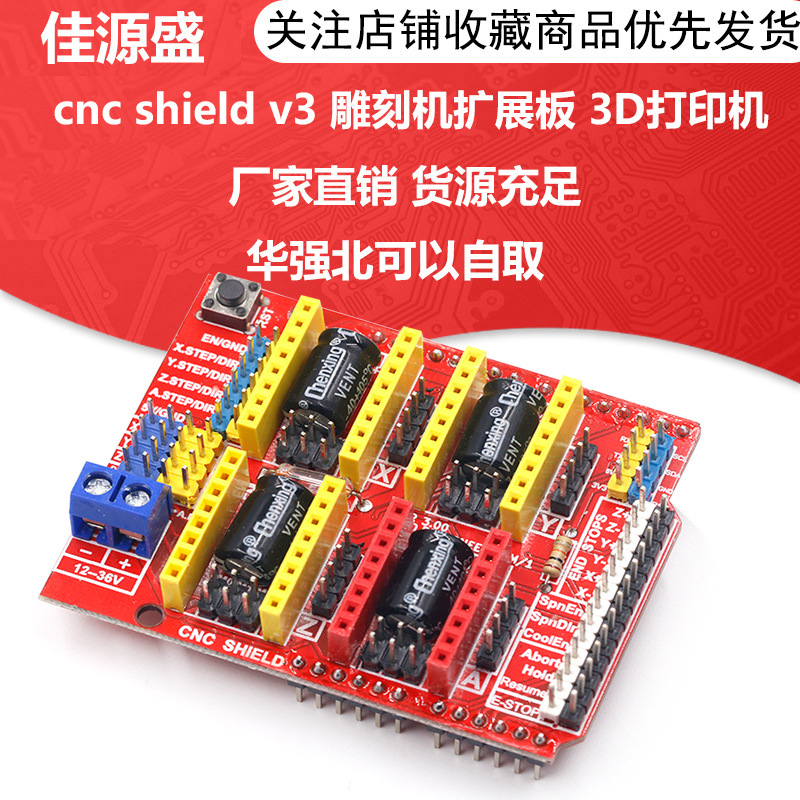

CNC シールド v3 彫刻機拡張ボード 3D プリンタ A4988 ドライバーボード

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

商品番号 H-255

ブランドジア・ユアンシェン

注目のサービス量が多いほど良い

対象商品彫刻機拡張ボード

仕様 A4988

バッチ番号新年

同店舗商品関連商品

TP4056 1Aリチウム電池充電板モジュールTYPE-C USBインターフェイス充電保護2 in 1

￥11

Pwm直流モータ調速機2a 3a 5a 10a調速スイッチ機能1803bk 1203bk

￥36

Type-c充電口ダブルusb充電宝電源板昇圧モジュール2.4A移動電源DIYマザーボード5V

￥58

8/12/16/20電球LED照明灯板USB移動灯露店灯緊急灯小夜灯

￥17

LM2596S DC-DC降圧電源モジュールBUCK 3A調整可能降圧安定化超過LM2576

￥36

Tp4056 | 18650リチウム電池3.7v 3.6v 4.2vリチウム電池充電板1aオーバーシュート保護

￥9

3.7vリチウム電池5v充電2列3列リチウム電池昇圧充電モジュールはqc急速充電をサポートする

￥59

3.7vリチウム電池充電保護板モジュール適用ポリマー18650スポット溶接可能多合併3A過電流値

￥7

TYPE-C母座テストボード両面正逆プラグUSB3.1 16p回転2.54大電流電源アダプタボード

￥7

PWM直流モータ調速機5V-35V調速スイッチ5Aスイッチ機能LED調光器

￥39

もっと調べます

5vステッピングモータ + uln2003駆動板五線四相/ステッピングモータ駆動板/試験板1セット

￥35

大面積雨滴/雨水気象センサーモジュール5V/12V無水スイッチリレー制御付き

￥17

ESP32开发板无线WiFi+蓝牙双核CPU 物联网 30P/38P 排针

￥363

MAX98357 I2Sオーディオアンプモジュール/フィルターなしDクラス拡大サポートESP32ラズベリーpi

￥66

3dプリンタa4988ステッピングモータドライバreprap 2オンスピン溶接済み

￥64

製品詳細

一、产品介绍

该扩展板可用作雕刻机，3D打印机等的驱动扩展板，一共有4路步进电机驱动模块的插槽，（注意本板子不包含A4988步进电机驱动模块，需要可在本店另购），可驱动4路不进电机，而每一路步进电机都只需要2个IO口，也就是说，6个IO口就可以很好的管理3个步进电机，使用起来非常的方便，告别传统步进电机操作繁琐。

二、UNO 与模块IO口对应关系介绍

步进电机的基本控制需要的引脚，其他引脚是在雕刻机，或3D打印机的时候才用到的，这里我们不作详解，IO对应如上图。

8 ------------------------ EN (步进电机驱动使能端，低电平有效)

7 ----------------------- Z.DIR(Z轴的方向控制)

6 ----------------------- Y.DIR(Y轴的方向控制)

5 ----------------------- X.DIR(X轴的方向控制)

4 ---------------------- Z.STEP(Z轴的步进控制)

3 ---------------------- Y.STEP(Y轴的步进控制)

2 ---------------------- X.STEP(X轴的步进控制)

//下面是简单的步进电机控制程序，

#define EN 8 //步进电机使能端，低电平有效

#define X_DIR 5 //X轴步进电机方向控制

#define Y_DIR 6 //y轴步进电机方向控制

#define Z_DIR 7 //z轴步进电机方向控制

#define X_STP 2 //x轴步进控制

#define Y_STP 3 //y轴步进控制

#define Z_STP 4 //z轴步进控制

//函数：step 功能：控制步进电机方向，步数。

//参数：dir 方向控制, dirPin对应步进电机的DIR引脚，stepperPin 对应步进电机的step引脚， steps 步进的步数

//无返回值

void step(boolean dir, byte dirPin, byte stepperPin, int steps)

{

digitalWrite(dirPin, dir);

delay(50);

for (int i = 0; i < steps; i++) {

digitalWrite(stepperPin, HIGH);

delayMicroseconds(800);

digitalWrite(stepperPin, LOW);

delayMicroseconds(800);

}

void setup(){//将步进电机用到的IO管脚设置成输出

pinMode(X_DIR, OUTPUT); pinMode(X_STP, OUTPUT);

pinMode(Y_DIR, OUTPUT); pinMode(Y_STP, OUTPUT);

pinMode(Z_DIR, OUTPUT); pinMode(Z_STP, OUTPUT);

pinMode(EN, OUTPUT);

digitalWrite(EN, LOW);

}

void loop(){

step(false, X_DIR, X_STP, 200); //X轴电机反转1圈，200步为一圈

step(false, Y_DIR, Y_STP, 200); //y轴电机反转1圈，200步为一圈

step(false, Z_DIR, Z_STP, 200); //z轴电机反转1圈，200步为一圈

delay(1000);

step(true, X_DIR, X_STP, 200); //X轴电机正转1圈，200步为一圈

step(true, Y_DIR, Y_STP, 200); //y轴电机正转1圈，200步为一圈

step(true, Z_DIR, Z_STP, 200); //z轴电机正转1圈，200步为一圈

delay(1000);

}

实验现象：步进电机反转一圈，停顿1秒，再正传一圈，如此循环。

值得注意的是：在接插A4988模块的时候注意不要插反，步进电机接线方式是：

2A ,2B 为一组（红，绿）， 1A,1B为一组（蓝，黄）想改变方向，改变其中一组的位置即可，比如2A,与2B交换。

没质保，有问题不退换！！
