1チャンネルリレーモジュール 5V 12V 24V 光結合絶縁機能付き高低レベルトリガー対応 1チャンネル

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

適用範囲光/光結合

ブランド Jtw

接点形式標準

定格電流 10a

定格電圧 1回路5Vリレーモジュール赤基板,1回路12Vリレーモジュール赤基板,1回路24Vリレーモジュール赤基板

シリーズ 1路リレーモジュール

最小パッケージ数 1

同店舗商品関連商品

TP4056 | 18650リチウム電池3.7v 3.6V 4.2vリチウム電池充電板1aオーバーシュート保護

￥11

TPM-10電子デジタル温度計水槽冷蔵庫水温計埋め込み式防水プローブ

￥3

Tp4056 | 18650リチウム電池3.7v 3.6v 4.2vリチウム電池充電板1aオーバーシュート保護

￥11

クラシックsg90 9g舵取機/9グラム450ヘリコプター固定翼黒qcマーク超銀燕

￥80

5V充放電一体モジュール3.7V 4.2V18650リチウム電池充電昇圧電源ボード保護Type-c

￥28

LM2596 DC-DC調整可能降圧モジュールデジタル表示付きLM2596S安定化電源

￥88

LM2596S DC-DC降圧電源モジュールBUCK 3A調整可能降圧安定化超過LM2576

￥39

メーカー直供18650電池ケース1本2本3本4本充電台直列太線付き

￥8

ブルースクリーン1602A蘭スクリーンLCD液晶パネル青5v白フォントバックライト付きLCD 1602

￥87

TP300食品温度計バーベキュー温度計焙煎水温計室温乳児粉ミルク電子プローブ式BBQ

￥75

もっと調べます

1/2/4/8路5v12v24vリレーモジュール光結合隔離サポート高低レベルトリガ拡張ボード

￥47

1/2/4/8路5v12v24vリレーモジュール光結合隔離サポート高低レベルトリガ拡張ボード

￥42

1/2/4/6/8路5V/12V/24V光結合リレー制御板付き表示灯リレー出力

￥30

光結合付き1路リレーモジュール12v一路リレー拡張板高低レベルトリガ

￥47

XH-M131光抵抗モジュール輝度自動制御5v 12v光制御リレー光スイッチ

￥75

1/2/4/8路5v12v24vリレーモジュール光結合隔離サポート高低レベルトリガ拡張ボード

￥42

1 2 4 8路5v12v24vリレーモジュール光結合隔離サポート高低レベルトリガ開発板

￥48

HC-SR04超音波モジュール超音波距離測定モジュール距離測定モジュール超音波センサ

￥61

1/2/4/6/8路電磁リレーモジュール高低レベルトリガplc制御盤モジュール3v 5v 12v 24v

￥52

ソンレレレー SRD-5VDC-SL-C 4ピン 5ピン 5ボルト 12V オリジナル/国産 09 12 24 48

￥13

製品詳細

1路带光耦隔离继电器模块，支持高、低电平触发。

一模块说明:
1、交流250V/10A，直流30V/10A;
模块工作电压有5V、9、12V、24V可供选择；
模块可以通过跳线设置高电平或低电平触发；
电源指示灯（绿色），继电器状态指示灯（红色）
模块尺寸：50mm * 26mm* 18.5mm（长*宽*高)
设有4个固定螺栓孔，孔3.1mm，间距44.5mm*20.5mm
二模块接口:
1、DC+：接电源正极（电压按继电器要求，有5V.9V.12V和24V选择）
2、DC-：接电源负极
3、IN：可以高或低电平控制继电器吸合
继电器输出端：
1、NO：继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM：继电器公用接口
3、NC：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空

三、技术参数：
继电器版本静态电流电流     触发电流   触发电压(低)    高
  5V       5mA      190mA       2-4mA     0-1.5V        2.5-5V
12V      5mA      80mA        2-4mA     0-4V         4.5-12V
24V      5mA      50mA        2-4mA     0-8V         8.5-24V

高低电平触发选择端：

1.跳线与LOW短接时为低电平触发;

2.跳线与high短接时为高电平触发。

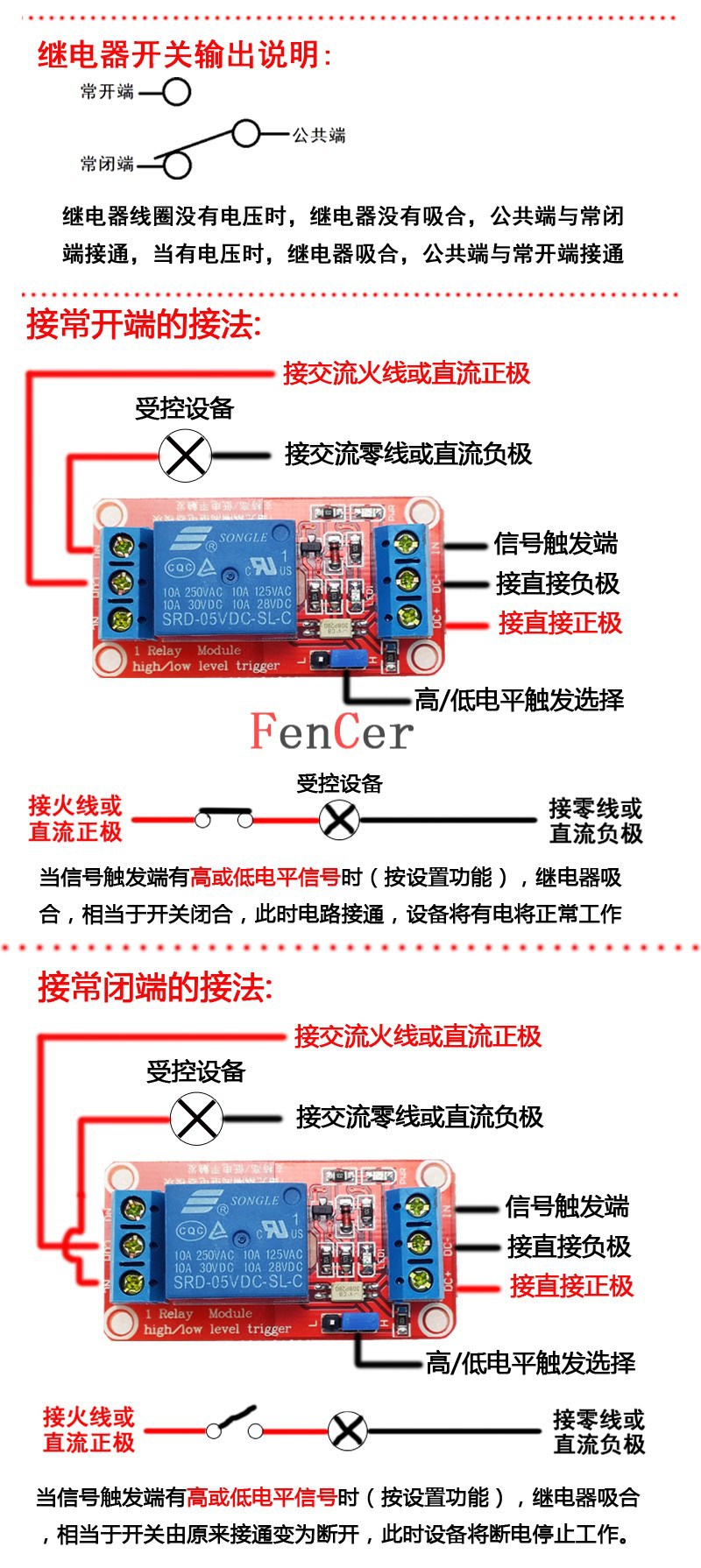

接线可参考下面接线图：

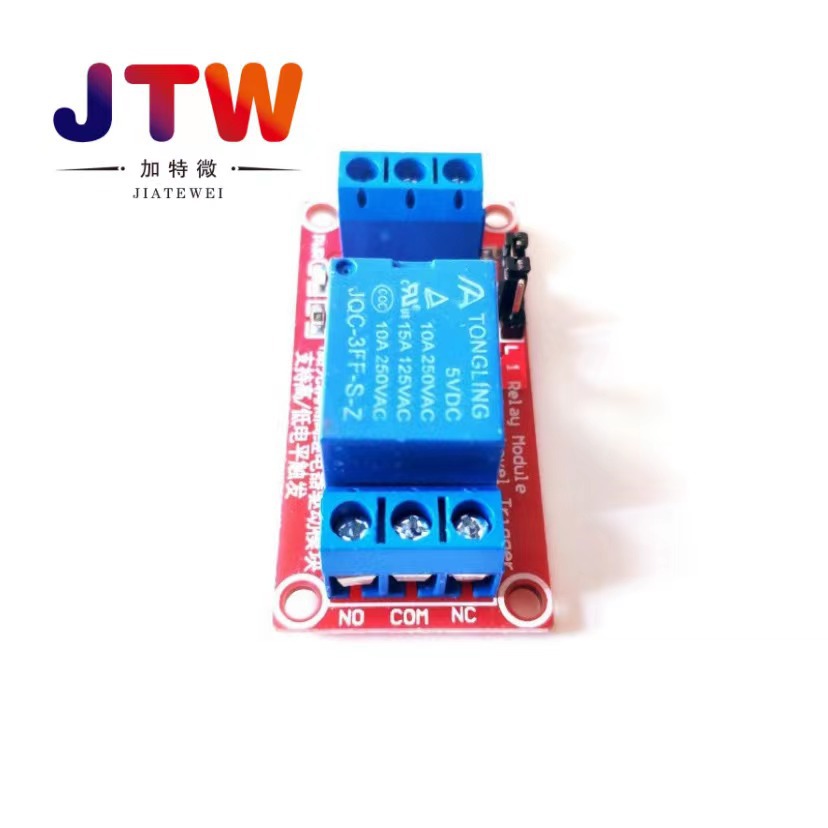

微信图片_20211110151543

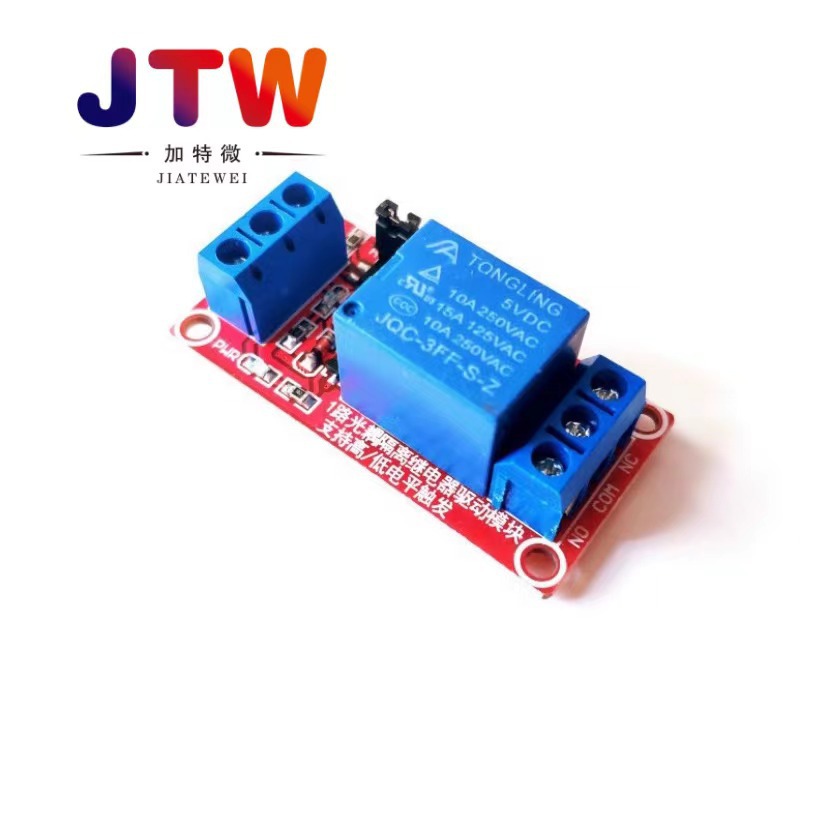

微信图片_20211110151540

微信图片_20211110151537
