微动开关

具有微小接点开关间隔和快动机构，用规定的行程和规定的力进行动作的接点结构，用外壳覆盖，其外部有驱动杆的一种微动开关，又叫灵敏开关。

精密的微动开关通常有三种规格：基本型、带操作手柄型、带操作手柄和外壳型。微动开关采用的是按挚和弹簧设计。

工作原理：
外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，当动作簧片位移到临界点时产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。
当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

开关优势：

(1)采用拉簧结构，较强抗冲击能力，动作力种类丰富。

(2)长寿命，高可靠性。

(3)接线端子种类齐全，有焊接端子、接线片端子（110#)、印刷基板用端子等，种类齐全。

(4)配备各种形式跳板。

开关用途：
广泛应用于电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品，测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器、计时器及自动售货机等

开关图片：

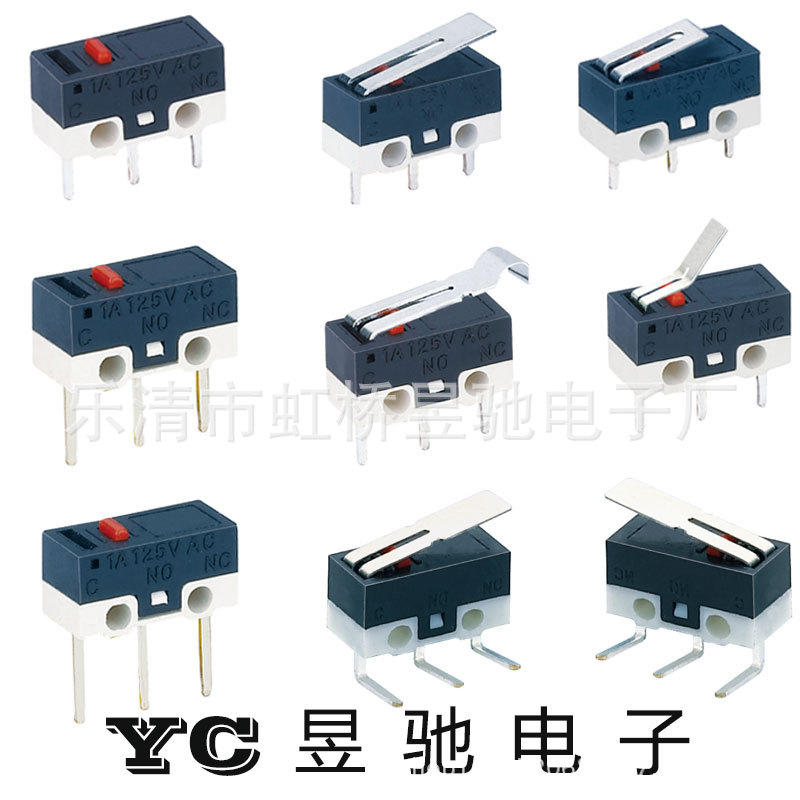

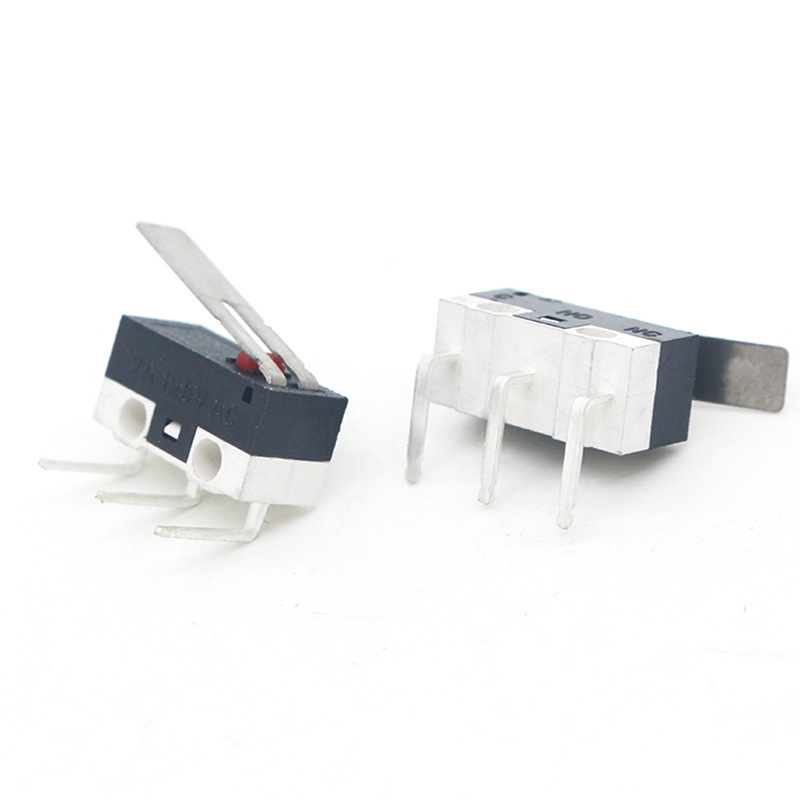

带压柄 带弧形压柄 带滚轮 左弯右弯等款式多样

产品包装：

类似开关：

昱驰电子小宝典：

使用注意事项：

♦在实际使用开关时，可能发生一些理论上无法预料的事故。因此，必须在可能实施的范围内进行测试。

♦资料记载的各额定值，在没有特别指明的情况下，

是指在标准试验状态（温度+15--+35°、相对湿度25--75%、气压86--106kPa)下的数值。

在实际设备进行测试时，请确认不仅是负载条件要相同，使用环境也应和实际使用状态的条件相同。

♦资料记载的参考数据是将从生产线中抽样测定的实际值编成图表，而非保证值。

♦资料记载的各额定值、性能值是指单独测试中得到的数值，但不能同时保证各额定值、性能值的复合条件。

◎选择正确的开关

请根据使用环境和负载条件选择合适的开关并使用
♦请根据额定电流、操作负荷、驱动杆的种类、 环境条件选择适用的开关。

♦用开关较大电流的开关代替微小电流开关使用会影响接点的可靠性，因此请尽量避免。

请选择适合开关电流大小的开关。

在可能被水等液体浇淋的，杂质、尘埃较多的环境中请使用密封型开关。

◎电气事项

(1)关于使用负载

♦交流和直流的开关能力差异很大，因此请确认额定值。直流的场合控制容量非常小。

这主要是由于它不象交流那样有零点（电流零交叉点） , 因此一旦产生电弧后就很难消除，导致电弧时间变长。

此外，由于电流方向固定，会引起接点的迁移，由于凹凸不平造成接点无法断开，也容易造成误动作。
♦在包括感应在内的情况下会产生反向感应电压，电压越高能量就越大，导致接点的消耗、迁移也变大，

因此请确认额定的条件。

♦开关微小负载侧，高负载侧分别使用各自负载区域开闭负载时，请连接适合负载的继电器。
♦各自额定值的条件如下。
感性负载：功率因数0.4以上（交流），时间常数7ms以下（直流）电灯负载：有相当于恒定电流的10倍的浪涌电流。

电动机负载：有相当于恒定电流的6倍的浪涌电流。

(2)关于在电子回路中使用开关

微动开关在接点切换时，会发生跳动、震颤，引起电子回路和音响设备的噪音干扰和脉冲出错等故障。

为了避免这种影响，请采取下面的措施。

♦设计电路时，设置CR电路等浪涌吸收电路。

♦使用采用了不易受到环境影响的使用金接点的微小负载用开关。
关于微小负载的使用

如果在开关微小负载电路时使用一般负载用开关，可能会导致接触不良。请选用使用区域范围内的开关。

即使在使用领域内使用微小负载，如果是在开关时产生浪涌电流的负载，接点损耗也将变大而导致寿命缩短，

因此请根据需要插入接点保护电路。
◎机械事项

(1)关于操作行程的设定
操作行程的设定将影响微动开关的可靠性。要得到高可靠性，必须在合适的接触力范围内使用。

♦使用常闭（NC)接点时，操作体设定必须保证驱动杆能返回自由位置。

此外，使用常开（NC) 接点时，请以动作行程（0T)的规格值的0%-100%为标准来安装。
♦行程的设定在动作位置（OP)和复位位置（RP) 附近时，接触力会不稳定，无法保证较高的可靠 性。

此外，也容易由于振动和冲击产生误动作。

♦行程的设定在总行程位置（TTP)以上时，可能 由于操作体的惯性力造成驱动杆和开关本体的损坏，

同时加到内部可动弹簧的应力也会变大，由此导致开关的寿命缩短。

(2) 关于操作速度和操作频率
操作频率和操作速度的设定，会影响开关的性能。
请注意以下内容：

♦操作速度极慢，则接点的切换将不稳定，可能导致接触不良和熔接等。

♦操作速度极快，则会变成冲击动作，引起早期损坏。

♦操作频率高，则接点的切换可能会跟不上。

♦操作频率极低（1次以下/月），接点表面会产生氧化膜，导致接触不良。

容许操作速度、容许工作频率是用来表示开关的可靠性的。开关的寿命是在特定操作速度下的数值，

因此即使在容许操作速度、频率间，在某些条件下可能无法满足其寿命，请事前进行确认实验。
(3) 关于使用状态

请不要在一直按下的状态下长期使用。否则会加快零件的劣化，改变其特性。
(4) 关于开关的操作方法

开关的操作方法影响开关的性能。操作时请注意以下内容。

♦请使用形状平滑的开关子操作体（凸轮、挡块 等）。

  开关的驱动杆快速回吸，受到冲击时，可能导致驱动杆的破损、寿命的缩短。

♦操作时请不要在驱动杆上施加偏负荷，否则局部摩擦可能导致驱动杆的破损、寿命的缩短。

♦请根据驱动杆的动作方向进行操作。

♦在针状按钮中，请垂直按下按钮。
♦对滚珠摆杆等的凸轮挡块的角度请定在30-50 度的范围内，角度过大，会对摆杆造成异常的横向应力。

♦对驱动杆进行加工，就会对开关内部机构施加过剩的外力，导致其特性改变，开关失灵。

◎关于安装

(1) 开关的固定

安装开关时，建议您使用各种开关指定的安装螺钉，配合平垫圈、弹簧垫圈等。

如果直接将弹簧塾圈紧固上去，弹簧垫圈可能会陷入树脂产生裂缝，因此请将平垫圈设置在树脂上。

此外，请注意紧固螺钉时，使用套筒扳手等时可能会产生过大的冲击和谐波，甚至导致接点的粘着和开关的破损。

关于固定剂等的使用

使用粘合剂、固定剂等情况下，请不要附着在开关的可动部位或进入开关内部。

否则可能导致动作不良、接触障碍。此外，有些种类可能产生有毒气体造成恶劣影响，因此请充分确认后使用。

 配线方法

配线时请不要在导线上施加拉力。
安装场所
请安装在不容易引起开关误动作的场所。
维护检查
安装时请确保请容易检查，方便更换。
安装方向
在低负荷型开关上安装长摆杆时，请注意安装方向，保证摆杆的自重不会直接对按钮产生压力，

否则可能导致开关的复位不良。
(2) 关于和端子的连接

焊接端子
用钎焊烙铁进行焊接时，烙铁头的温度请控制在380oC以下。如果在焊接不良的情况下使用，

可能会引起异常发热，烧损。焊接温度和时间为380oC • 3s以内，长时间加热可能导致外壳溶解， 导线表皮被烧焦等，

造成开关特性下降。

接线片端子

用钎焊烙铁进行焊接时，烙铁对接线片端子的连接，请使用指定形状的接线片用插座直插入端子

(3) 焊接上的注意事项
手工焊接时，将端子横放（与地面水平），用热容量合适的钎焊烙铁和适量的焊锡迅速焊接。

自动焊接时，请调节好焊剂的量，不要让焊剂漫到基板上，焊剂进入开关内部可能导致接触不良。

要注意用换气扇等排放焊剂挥发的气体，防止钎焊烙铁头触到开关本体等导致焊剂流入开关本体的情况，

焊剂气体流入开关内部，可能引起接触不良。焊接以后，请不要立刻向导线和端子部位施力。

◎使用、保存环境

(1) 关于使用
请不要往按钮部位、驱动部位等运动部位加油，否则可能引起工作失常、接触不良。
(2) 关于使用环境
一般开关都不是防水结构，因此在水等液体飞散、喷射的环境中使用请对开关采取保护措施。
请不要在对开关连续施加振动和冲击的状态下使用，随着磨耗粉屑的产生可能导致接点故障和工作失常、寿命缩短等。

此外，如果施加过大的振动或冲击，接点可能发生误动作、粘着、破损等。

请在不产生共振的方向和没有振动、冲击的位置上安装。

请在各开关规定的使用温湿度范围内使用。在高温下使用可能会导致特性改变。

此外，如果温度急剧变化，也会导致特性的变化。建议您尽量安装在离热源远的地方以免受到影响。

(3) 关于保存环境

保存开关时，为防止由于端子（镀银）的硫化出现变色，请装入聚乙烯袋中。

此外，请避免会产生有害气体的场所和高温、高湿场所。

在有些保存场所，建议您对出厂后超过3-6个月的产品进行重新检查后再使用。
