工業レベル485光電アイソレータ485中継器アンプ距離延長器防雷

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

産地中国

輸入ですかいいえ

注文番号 485

電圧比 Vdc: 9-36v

貨物番号 S23

電源相数三相

定格電力 0.5w

防湿方式オープン

冷却方式油浸自冷式

冷却フォームドライタイプ

周波数特性中間周波数

ブランド深い名揚

巻線形式セルフカップリング

鉄心の形リング

鉄心形状リングタイプ

外形構造縦型

効率 (n) 500kbps

型番 485中継器

クロスボーダー輸出専用供給源ですかいいえ

適用範囲隔離

同店舗商品関連商品

メーカー直供電子デジタル温度計水槽冷蔵庫水温計防水プローブ

￥55

Ntcサーミスタ1% 精度10k温度センサ冷凍エアコン冷蔵庫プローブ (1メートル)

￥20

0.56インチ2線直流電圧計DC4.5V-30.0Vデジタル電圧計デジタル管デジタルディスプレイヘッド

￥37

アマゾンアイロンビニールアルファベット熱転写アルファベットシール織物服装に適しています

￥71

メーカー直供電子温度計FY-11電子湿度計デジタル温湿度計

￥59

XH-W3002マイクロコンピュータデジタル温度コントローラ温度制御器インテリジェント電子式温度制御スイッチデジタル表示

￥118

メーカー直供0.28インチ直流電圧計2線2.5-30vデジタルdc電圧計ヘッドデジタル調整可能

￥40

XH-W3001デジタル温度制御器温度スイッチマイコン温度制御器温度制御スイッチ温度制御

￥116

E0828デジタル温湿度計多機能温湿度計時間日付電子温度計湿度計

￥249

N20マイクロ减速モーターDC3V-6V dcモーターピュアスチールメタルギア减速【解体机】

￥78

もっと調べます

製品詳細

各位学生、老师、贸易商、工厂、电子爱好者、欢迎来本店批量采购、批发价钱请联系客服，谢谢大家的支持。

产品资料未能尽录的，未搜索到的产品（因公司人手不足，未能及时上传）可以咨询我们客服！

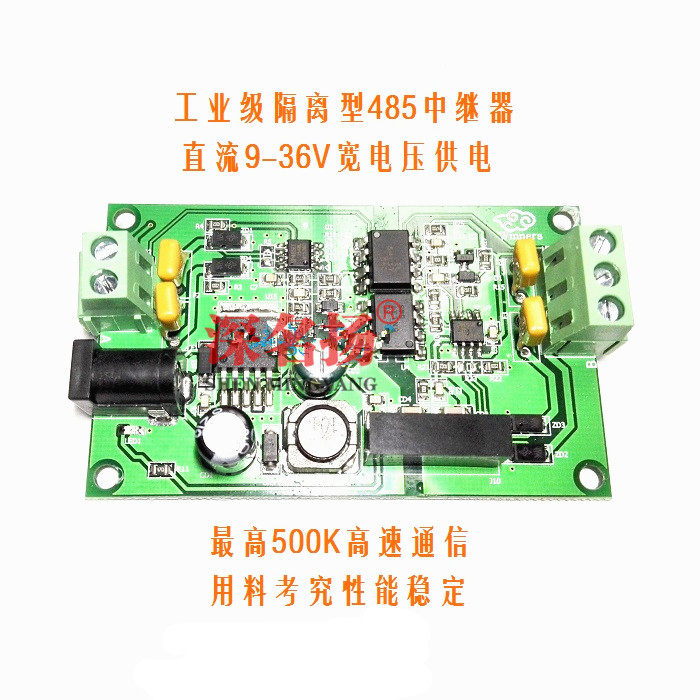

隔离型RS485中继器

一：产品简介

隔离型RS485E中继器是一种高性的能工业级RS485信号放大延长器。产品能够自动感知数据流方向和通信波特率，不需要任何控制或握手信号，保证数据全透明传输。设备电源和通信信号完全隔离，同时具有浪涌保护、静电保护等措施。具有传输距离远、速率高、性能稳定可靠等特点。广泛应用于考勤机、IC卡收费系统、自动化控制、门禁系统、停车场、食堂售饭系统、公路收费系统。

二：产品特点

1、工业级设计，通信完全隔离，性能稳定可靠，传输率达500Kbps；

2、内置高品质DC/DC隔离电源模块，实现端口之间的电气隔离；

3、支持多机通讯，多可连接128个节点，远传输距离1200米；

4、数据流自动控制技术，自动判别和控制数据传输方向；

5、多重保护措施：正负15KV的ESD防护，600W双路TVS保护2.5KV通讯隔离；

6、供电电源宽范围达9-36VDC，并具有防反接保护； gm6WifKnzdTvlDvSUnbRc2D2m5DRueUqan9J

三：电气参数：

RS485E设备适合在推荐值下长期稳定运行；设备在极限值下工作不会损坏，但可能导致性能下降；任何时候都不要超出极限值范围，否则可能导致设备损坏!

项目/参数	推荐值（典型值）	极限值
工作电压	DC：9-36V	DC：9-36V
额定功率	0.36W （9V/35mA；12V/27mA；24V/15mA）	0.5W
工作温度	-30℃到70℃	-40℃到80℃
负责能力	1-128节点	128节点
通信距离	0-1200米	1200米
通信速率	300-500K bps	500Kbps

四：485布线注意事项：

1. 485通信线必须用屏蔽双绞线,好多股备用，总长不超过1200米。

2. 布线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。

3. 485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接。

4. 超出30台控制器或线长大于500米，必须采用485中继器。

5. 交流供电的设备及机箱一定要真实接地,而且接地良好。

6. 用屏蔽线将所有485设备的GND地连接起来。

7. 在一台485设备的485+(A)和485-(B)上并接120欧姆的终端电阻。

五：通信采用RS-485总线的线材选用要求：

使用2芯屏蔽双绞线

铜质，线径0.5～0.75平方毫米，

阻抗38～88欧姆/公里，

容抗30～50纳法/公里，

绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米可以适当降低线的标准，但必须为双绞线）

六：总线限制：

由两个或多个相互间具有物理连接的设备组成，总线上多允许挂接128个设备，在不加中继器的情况下，总线长度不大于1200米。系统总线不应出现分支情况，如分支不可避免，则必须满足以下要求：

1.分支长度不大于10米；总线长度之和不超过800米；支线上的设备总数不得超过50个。

2.所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。

3.所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。

七：信号共地：

1.同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。

2.集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，

此时信号地即直流电源地。

3.单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。

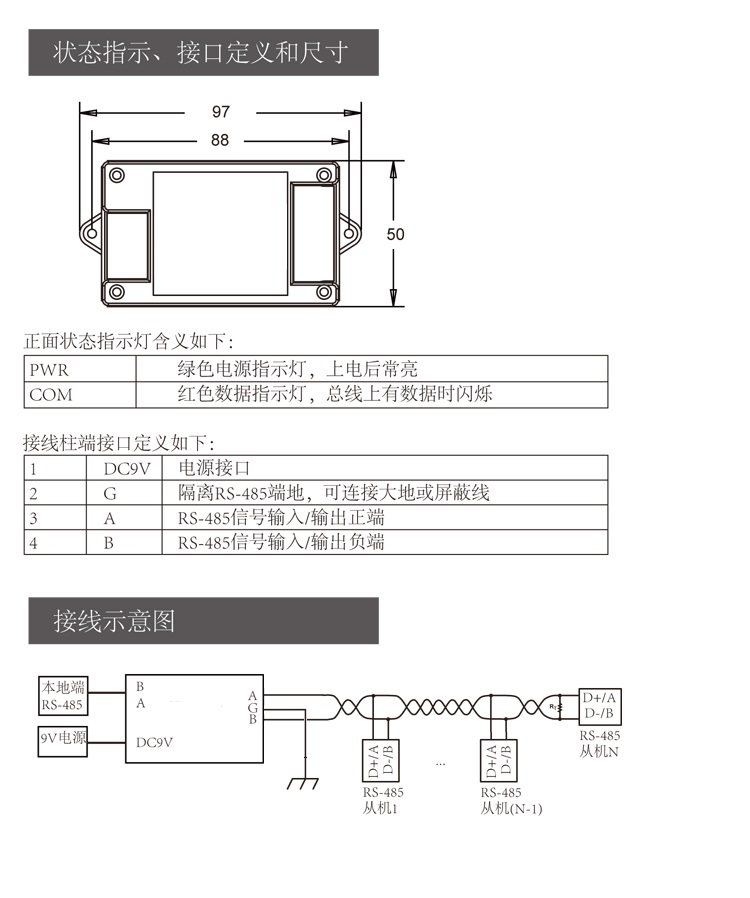

八：接线示意图

九：推荐几个调试方法：

要确保设备接线正确，且严格合乎规范：

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

5、更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。

6、笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备，替换客户电脑，来进行通讯，如果可以，则表明客户的电脑的串口有可能被损害。
