特価供給導入型ガラスロータ流量計アンモニアアルコールガラス管流量計

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド鑫旺

測定範囲 100

適用媒体液体

仕様通常ねじDN15,通常ねじDN25,通常ねじDN40,通常ねじDN50

同店舗商品関連商品

鑫旺DK800-6Fガラスロータリーメーター、ガラス管フロート式、液体専用、耐腐食性

￥440

メーカー直送 LZB-100F ガラスロータリーメーターガラス管フロート大流量

￥3,300

鑫旺DK800-4F液体ガラス回転子流量計アンモニア水アルコールガラス管回転子流量計

￥440

LZB-4F空気窒素アルゴンガラスロータ流量計ガラス管ロータ流量計フロート流量計

￥1,540

Xinwang WSSN 電気接点耐震性バイメタル温度計ラジアルタイプアキシャルタイプユニバーサルタイプ工業用

￥1,100

Xinwang WZPB-240 統合温度トランスミッタフィールド表示型温度トランスミッタ

￥3,520

インテリジェントデジタルディスプレイ防爆統合温度トランスミッタ 4-20MA 熱抵抗 PT100 センサー RS485 ディスプレイ

￥3,520

防爆プラグイン温度センサー表示一体型温度トランスミッター 4-20mA PT100 熱抵抗

￥3,520

LZB-15D 輸入ガラス管フロート流量計全ステンレス東京計器液体・ガス

￥17,160

Xinwang LZB-15D/20D/25D/30D 東京計装輸入ガラスローター流量計液体ガス

￥17,160

もっと調べます

製品詳細

概述

G/R/F10、20、30型玻璃转子流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）；法兰（F10、20、30型）三种方式。其耐压和耐温均高于原有相同通径的LZB/LZJ系列玻璃转子流量计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测量的腐蚀性流体）两种。产品体积小、结构轻巧，外形美观，维修方便、安全可靠，安装简单。F10、20、30型法兰可转动，与现场管道法兰孔吻合。

G/R/F10、20、30型玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛的应用于化工、轻工、制药、食品、造纸、环保和计量测量、科研等部门，测量单项非脉动流体（气体或液体）的流量。

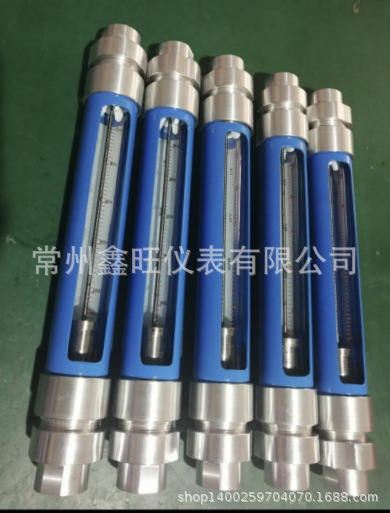

鑫旺图片16

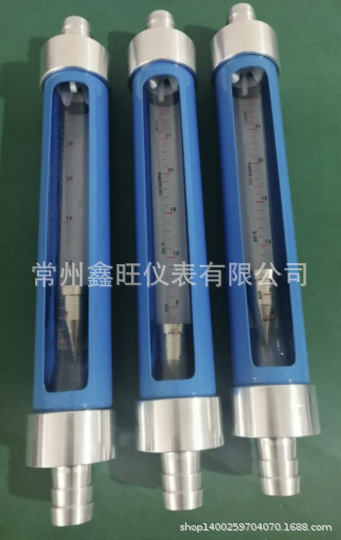

鑫旺图片14

外形及边接尺寸

单位：mm

通径	窗口尺寸 a×b	G10			R10			F10
		L	C	管螺纹	L	C	D	L	C	D	E
DN15	26×230	408	52	G1/2″	400	Φ17	Φ43	310	Φ65	Φ95	4-Φ14
				*G3/8″
				*NPT1/2
DN25	32×230	414	75	G1″	450	Φ27	Φ60	310	Φ85	Φ115	4-Φ14
				*G3/4″
				*NPT1
DN40	40×230	428	92	G11/2″	450	Φ44	Φ78	310	Φ110	Φ145	4-Φ18
				*NPT11/2
DN50	50×230	431	116	G2″	450	Φ54	Φ98	310	Φ125	Φ160	4-Φ18
				*NPT2

单位：mm

通径	G20			R20			F20
	L	D	管螺纹	L	D	C	L	D	C	E
DN15	375	Φ58	G1/2″	″ 400	Φ58	Φ17	425	Φ95	Φ65	4-Φ14
			*G3/8
			*NPT1/2
DN25	375	Φ74	G1″	450	Φ74	Φ27	425	Φ115	Φ85	4-Φ14
			*G3/4″
			*NPT1
DN40	375	Φ92 *	G11/2	450	Φ92	Φ44	425	Φ145	Φ110	4-Φ18
			NPT11/2
DN50	375	Φ112	G2″	450	Φ112	Φ54	425	Φ160	Φ125	4-Φ18
			*NPT2

注：可加装标尺板

单位：mm

通径	窗口尺寸a×b	G30			R30			F30
		L	C	管螺纹	L	C	D	L	C	D	E
DN15	28×230	375	52*	G1/2″	400	Φ17	Φ43	310	Φ65	Φ95	4-Φ14
				*G3/8″
				NPT1/2
DN25	32×230	375	75	G1″	450	Φ27	Φ60	310	Φ85	Φ115	4-Φ14
				*G3/4″
				*NPT1
DN40	45×230	375	92	G11/2	″450	Φ44	Φ78	310	Φ110	Φ145	4-Φ18
				*NPT11/2
DN50	55×230	375	116	G2″	450	Φ54	Φ98	310	Φ125	Φ160	4-Φ18
				*NPT2

注：可加装标尺板

型号规格及技术参数

通径 DN (mm)	普通型	耐腐型	测量范围		压损(pa)	允许被测流体状态		准确度等Φ 级
通径 DN (mm)	普通型	耐腐型	水(20℃)L/h	空气(20℃/101325Pa)m3/h	压损(pa)	压力(MPa)	温度(℃)	准确度等Φ 级
15	G10/20/30-15 R10/20/30-15 F10/20/30-15	G10/20/30-15F R10/20/30-15F F10/20/30-15F	10～100 16～160 25～250 40～400 63～630	0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20	1000 1100 1200 1700 2000 2500 3000	≤1.0	-20～+120	2.5
25	G10/20/30-25 R10/20/30-25 F10/20/30-25	G10/20/30-25F R10/20/30-25F F10/20/30-25F	63～630 100～1000 160～1600 250～2500	2～20 3～30 5～50 6～60	2800 4000 5000 6000	≤1.0
40	G10/20/30-40 R10/20/30-40 F10/20/30-40	G10/20/30-40F R10/20/30-40F F10/20/30-40F	160～1600 250～2500 400～4000	5～50 8～80 12～120	3400 4000 5000	≤0.9
50	G10/20/30-50 R10/20/30-50 F10/20/30-50	G10/20/30-50F R10/20/30-50F F10/20/30-50F	400～4000 630～6300 (1～10)m3/h	12～120 20～200 30～300	4800 6500 8500	≤0.7

注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3、耐腐型四氟浮子最大流量比普通型低一流量等级。
4、耐腐型衬四氟仅为F10和F30系列，型号为：F10-()FO,F30-()FO

流量计接触测量流体的零部件材质

零部件	型号
	G10 - ( )	G10 - ( )F	R10 - ( )	R10 - ( ) F	F10 - ( )	F10 - ( )F
	G0 - ( )	G20 - ( )F	R20 - ( )	R20 - ( ) F		F20 - ( )F
		G30 - ( )F		R30 - ( ) F		F30 - ( )F
浮子	1Cr18Ni9Ti不锈钢		1Cr18Ni9Ti不锈钢		1Cr18Ni9Ti不锈钢
上、下止档	尼龙	氟塑料	尼龙	氟塑料	尼龙	氟塑料
密封件	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶	丁腈橡胶	氟橡胶
管螺纹接头	碳钢（镀锌）	1Cr18Ni9Ti不锈钢	—		—
接头座	铝	1Cr18Ni9Ti不锈钢	—		—
软管接头	—		铝	1Cr18Ni9Ti不锈钢	—
法兰接头	—		—		铝	1Cr18Ni9Ti不锈钢

注：需选用其它特殊材质，请另外说明
