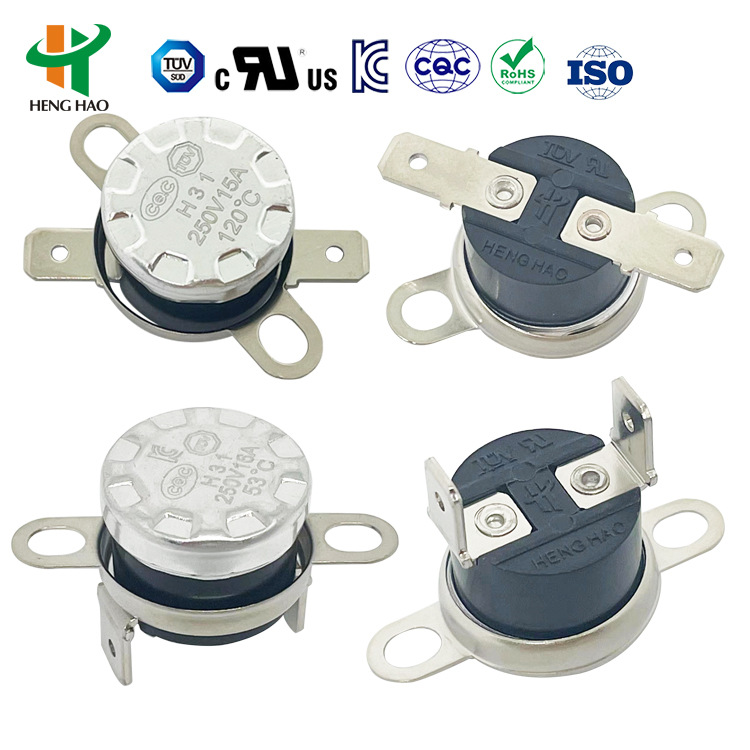

工場直販 KSD301 温度制御スイッチ H31 温度スイッチ KSD302 サーモスタットメーカー 250V 10-16A

￥18

工場直売ksd301バイメタル温度調節器250v 10a 16aプラスチックケース低温温度スイッチ

￥18

Ksd301ジャンプ式サーモスタットksd302バイメタル温度スイッチksd303温度コントローラ

￥15

17AMサーモスタット8cm温度制御スイッチ15AMモーターサーマルプロテクタ7AM温度制御スイッチUL t.T.C

￥29

工場直販 KSD301 温度スイッチ KSD301 温度制御スイッチ電気毛布温度保護スイッチ 250V

￥20

メーカー卸売供給KSD9700温度制御スイッチBW-A1D温度制御器BH-A1D熱保護器KW

￥20

工場直売h31熱保護器ksd301度温度調節器ksd302温度スイッチ常閉常時開

￥20

高温セラミックksd9700サーマルプロテクターBW-B2Dセラミック温度制御スイッチBH-B2D M3取付穴温度制御

￥22

KSD301手動リセット温度制御器KSD201手動リセット温度制御スイッチKSD302温度制御器

￥40

ステンレス固定片KSD301温度制御器KSD302温度制御スイッチKSD201温度制御器UL TUV

￥22

もっと調べます

RF10A165 度セラミック炊飯器温度ヒューズ RF15A185 度 20A216 度 240 回路保護

￥7

温度制御サーマルヒューズ10A/250V炊饭器ヒューズRYヒューズTF热保护温度ヒューズ

￥5

供給温度ヒューズ熱ヒューズ2a/10a/15a/20aサーメット温度ヒューズヒューズヒューズ

￥2

控制器ksd9700温控开关hkw9700电池保护板热保护温度开关厂家直供

￥11

Ry温度ヒューズrhサーモ溶断ryメタルヒューズrfセラミックヒューズthermal fuse

￥7

温度制御スイッチ温度コントローラKSD301 302常閉常開40-155度250V 10A 16a温度制限

￥13

RY温度ヒューズ10A250V142度172度192度216度240度炊饭器TFサーマルプロテクター

￥5

工場直熱供給保護器温度スイッチbwkw 9700鉄殻熱保護器

￥14

工場直熱供給保護器温度スイッチbwkw 9700鉄殻熱保護器

￥14

8530パッチパッシブブザー耐高温8.5*8.5*3mm側発音3v 5v 8503安定ブザー

￥7

製品詳細

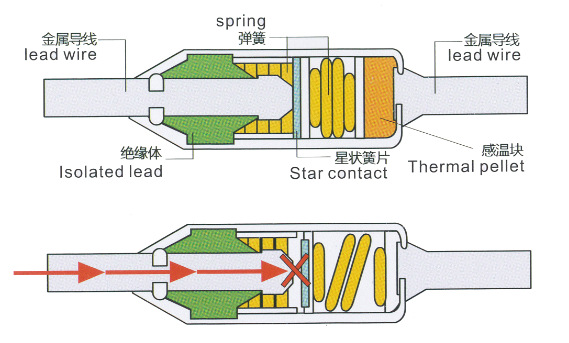

RY温度保险丝动作原理 STRCTURE AND OPERATING THEORY

1、RY系列热熔断体由星状簧片、弹簧、感温块构成。

RY series thermal fuse is made up of star contact, spring and thermal pellet.

2、工作原理：热熔断体启动之前电流从左侧引线流向星状簧片通过金属外壳向右侧引线流动。在外部温度达到预定温度时可熔体融化，压缩弹簧变松。即弹簧膨胀，星状簧片与左侧引线分离，与左侧引线间电流被切断。

In the picture, we can see that current is started from the left down-lead, on the right. When the external temperature reaches operating temperature, and then separate the connection between star contact and the left down-lead. Thus, the current would be totally cut.

undefined

特点TRAIT

具有对较大电流的电路作一次性动作切断的能力。

The products have the ability to cut circuit immediately for high current, with non-resettable.

本身内阻较低，尺寸小，便于安装。

The thermal fuse have low internal resistance itself, small size that easy to install.

对外界温度感受灵敏，动作温度准确温度。

The products are sensitive to external temperature and the operating temperature has high accuracy and stability.

额定表RATED FROM

TF额定动作温度Rated Functioning Temperature

TO实际动作温度Operating Temperature

TH保持温度Holding Temperature

TM极限温度Maximum Temperature Limit

序号 No.	型号 Part No.	TF℃	TO℃	TH℃	TM℃	额定电流 Rated current	额定电压 Rated Voltage
1	RY72	72	72+0-5	40	150	16A	250V
2	RY86	86	86+0-5	59	150
3	RY94	94	94+0-5	64	150
4	RY98	98	98+0-5	65	150
5	RY107	107	107+0-5	69	150
6	RY112	112	112+0-5	82	150
7	RY117	117	117+0-5	85	150
8	RY121	121	121+0-5	90	150
9	RY126	126	126+0-5	93	180
10	RY133	133	133+0-5	100	180
11	RY141	141	141+0-5	111	180
12	RY156	156	156+0-5	125	200
13	RY170	170	170+0-5	142	200
14	RY184	184	184+0-5	150	300
15	RY194	194	194+0-5	160	300
16	RY216	216	216+0-5	180	380
17	RY229	229	229+0-5	200	380
18	RY240	240	240+0-5	200	380

序号 No.	型号 Part No.	TF℃	TO℃	TH℃	TM℃	额定电流 Rated current	额定电压 Rated Voltage
1	RY65	65	65+0-5	38	100	10A 15A	250V 125V
2	RY70	73	73+0-5	46	150
3	RY72	72	72+0-5	46	150
4	RY76	76	76+0-5	48	150
5	RY77	77	77+0-5	48	150
6	RY84	84	84+0-5	59	150
7	RY84	86	86+0-5	59	150
8	RY86	86	86+0-5	59	150
9	RY91	91	91+0-5	64	150
10	RY94	94	94+0-5	66	150
11	RY96	98	98+0-5	69	150
12	RY98	98	98+0-5	69	150
13	RY104	104	104+0-5	73	150
14	RY105	107	107+0-5	73	150
15	RY107	107	107+0-5	73	150
16	RY110	112	112+0-5	82	150
17	RY112	112	112+0-5	82	150
18	RY113	113	113+0-5	89	150
19	RY115	118	118+0-5	88	150
20	RY117	117	117+0-5	91	150
21	RY121	121	121+0-5	91	180
22	RY126	123	123+0-5	94	180
23	RY126	126	126+0-5	94	180
24	RY128	128	128+0-5	101	180
25	RY130	130	130+0-5	101	180
26	RY133	133	133+0-5	104	180
27	RY139	141	141+0-5	111	180
28	RY141	141	141+0-5	111	180
29	RY142	142	142+0-5	111	180
30	RY153	156	156+0-5	125	200
31	RY156	156	156+0-5	125	200
32	RY157	157	157+0-5	125	200
33	RY169	169	169+0-5	142	200
34	RY169	170	170+0-5	142	200
35	RY170	170	170+0-5	142	200
36	RY172	172	172+0-5	142	200
37	RY182	184	184+0-5	150	300
38	RY184	184	184+0-5	150	300
39	RY192	192	192+0-5	170	210
40	RY192-1	192	192+0-5	170	210
41	RY192	194	194+0-5	160	300
42	RY194	194	194+0-5	160	300
43	RY216	216	216+0-5	180	380
44	RY227	227	227+0-5	200	380
45	RY228	228	228+0-5	200	380
46	RY229	229	229+0-5	200	380
47	RY240	240	240+0-5	200	380
48	RY250	250	250+0-5	200	380
49	RY260	260	260+0-5	210	480

参数ELECTRIC PARAMEMETERS

额定电压Rated voltage：125V-250V ,AC

额定电流Rated current：10A-16A

频率Frequency：50 or 60HZ

最大允许插入电流Maximum quantity of electricity allowed：250V AC 10A-16A

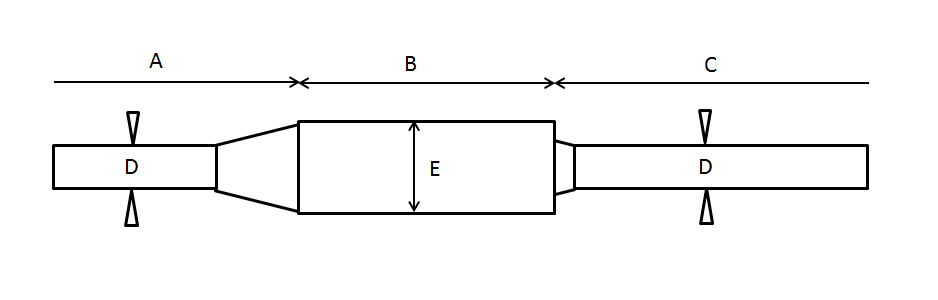

尺寸图DIMENSIONAL DRAWING

undefined

规格标准/Specification and Standard (mm)
	A	B	C	D	E
标准引线 Standard Lead wire	25±1	11±1	32±0.1	￠1±0.1	￠4.0±0.1
加长引线 Long Lead Wire	38±1	11±1	32±0.1	￠1.2±0.1	￠4.0±0.1

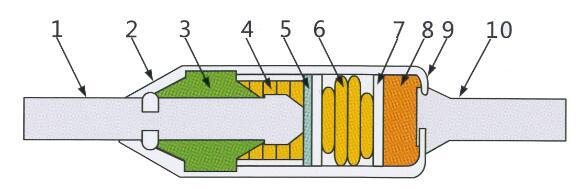

材质&镀层MATERIAL & PLATING

undefined

No.	部件Parts	材料Material	电镀Electroplating
1	引线Lead wire A	铜Cu	镀银silver plating
2	环氧树脂Epoxy resin	环氧树脂Epoxy resin	/
3	绝缘子Isolated lead	陶瓷Ceramic	/
4	动作弹簧Trip spring	不锈钢Stainless steel	/
5	星触片Star contact	银silver	/
6	压缩弹簧Compression spring	不锈钢Stainless steel	/
7	圆片Discs	铜Cu	/
8	感温熔块Thermal pellet	有机材料organic material	/
9	外壳case	黄铜flacon	镀银silver plating
10	B引线Lead Wire B	铜Cu	镀银silver plating
