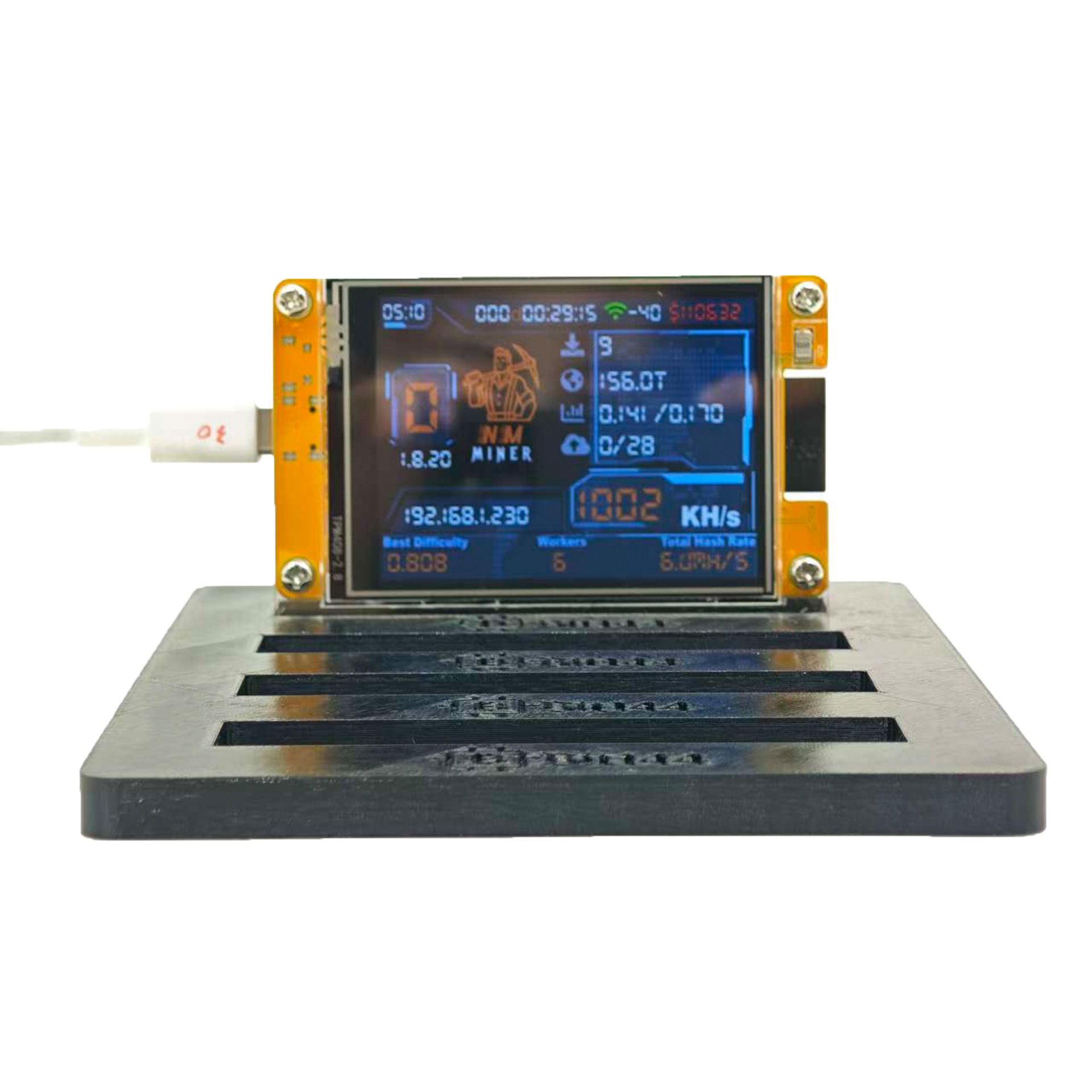

Bitcoin NerdMiner NMMiner ESP32模块v2乐透机2.8寸支架4卡槽

￥460

音箱分频器高低二分频全频喇叭越丽雅正品可调试 YLY-2088原版

￥299

XH-M609直流電圧保護モジュールリチウム電池不足電圧損失電力低電力遮断出力6-60V

￥118

Bluetooth 5.3オーディオ送受信2 in 1モジュールボードステレオ無線音楽伝送送受信モジュール

￥299

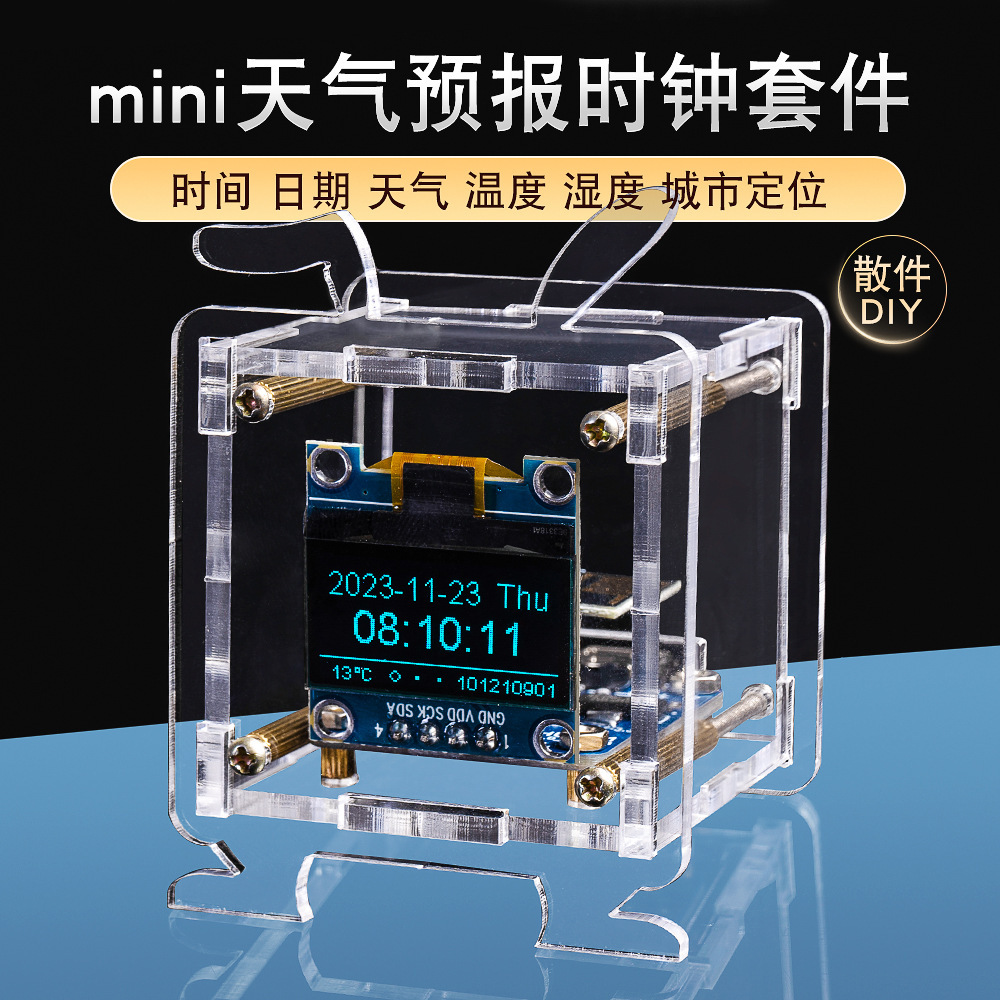

ESP8266ミニ天気予報時計セットwifiネット時計温湿度電子DIY溶接練習

￥688

ESP32-S3 a 7670e 4gは、ltecat-1/2g/gnss測位/wifi/bluetooth開発ボードをサポートしています

￥5,704

メーカー直販17自由度人形ロボット歩行/二足ロボットフルセットスタンド部品特価

￥4,600

ミニ冷蔵庫diy電子セット半導体冷凍電源ミニ冷凍機冷却システムWK-56-53

￥897

製品詳細

蓄电池充放电模块集成电压表欠压过压保护定时充放电带通信功能

链接：https://pan.baidu.com/s/1W8rDQsG6QBapW0peZOMOXQ 提取码：pdba

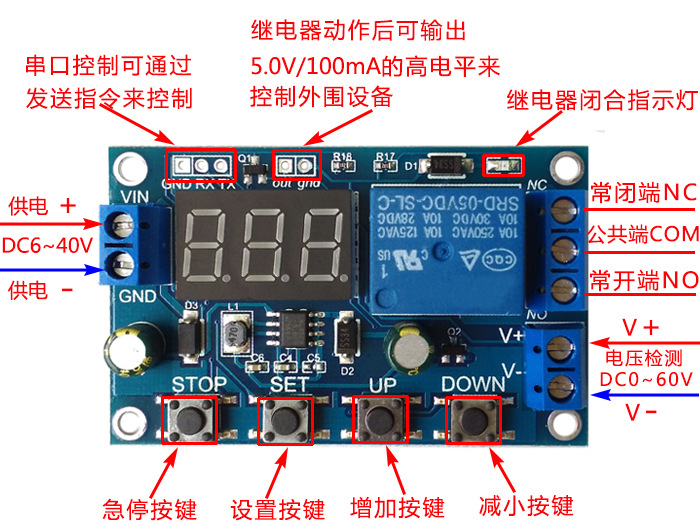

模块亮点：

1.蓄电池充放电控制，设定好后自动断电；

2.可以设定充放电时间；

3.带串口通信功能，可通过串口实时监测继电器的工作状态；

4.额外一路信号输出，当满足继电器导通条件，输出高电平，可以控制别的设备。

5. 有一键急停功能（STOP键），带反接保护，反接不烧；

工作模式：

电压上限：UL1，电压下限nL1，电压上限要大于电压下限（UL1>nL1）

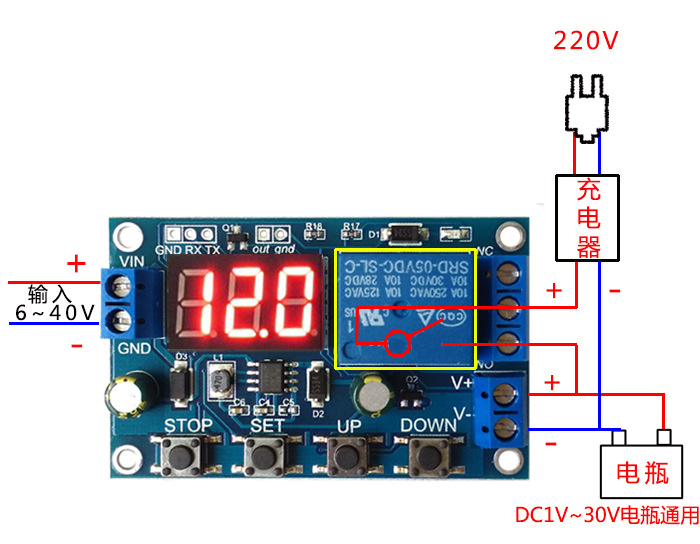

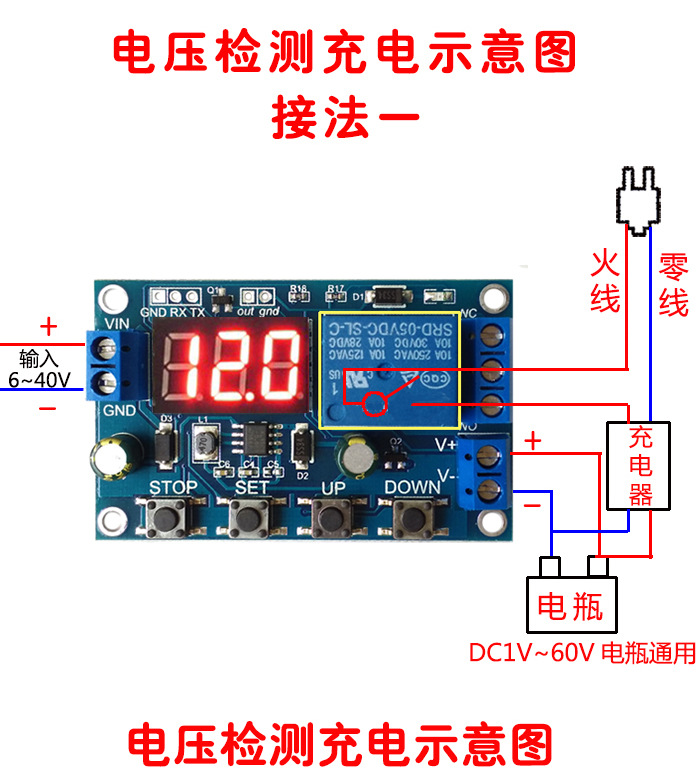

U-1：充电测量：当测量电压低于下限电压，继电器吸合，高于上限电压，继电器断开；

U-2：充电测量时间控制：设定充电时间（OP）；当测量电压低于下限电压，继电器吸合，吸合后开始倒计时OP时间，时间到了，继电器断开；高于上限电压，继电器断开。

U-3：放电检测：当测量电压低于下限电压，继电器断开，高于上限电压，继电器吸合；

U-4：放电检测时间控制：设定放电时间（OP）；当测量电压高于上限电压，继电器吸合，吸合后开始倒计时OP时间，时间到了，继电器断开；当测量电压低于下限电压，继电器断开；

U-5：区间内吸合：当测量电压介于上限和下限之间时，继电器吸合，其他情况断开；

U-6:区间外吸合：将测量电压低于下限电压或高于上限电压时，继电器吸合，其他情况继电器断开；

参数：

1：供电电压：DC6--40V，电压检测范围DC 0--60V,适合60V以下的各种蓄电池，电压测试误差±0.1V。

2：充放电时间（OP）范围：0--999分钟。

如何设置参数

1. 首先确定继电器的工作模式；

2. 根据继电器的工作模式，在主界面（模块上电时，会闪烁下当前所处的工作模式（默认U-1模式），然后进入主界面，）“长按SET键2秒后松开”进入模式选择界面，通过短按UP、DOWN按键来选择要设置的模式（U-1~U-6）；

3. 选择好要设置的模式后（例如U-1）短按SET键设置相应的参数，这时要设置的参数会闪烁（UL1电压上限，nL1电压下限，OP导通时间），通过UP 、DOWN调整参数值，支持长按（快速增加或减少）与短按（增加或减少1个单位）；短按SET键，设置当前模式的下一个参数，过程同上；

4. 设置好选定模式的参数后，长按SET键2秒后松开，当前设置好的模式会闪烁下，然后返回到主界面，设置参数成功，非常简单！

5. 在主界面，短按DOWN按键，实现电压与时间的切换，非常简单。

模式选择界面：长按SET键进入，设置完成后，长按SET键退出，回到主界面，非常简单！

五、串口控制（单片机TTL电平通信）

通讯标准:波特率115200 bps
数据位 :8
停止位 :1
校验位 :none
流控制 :none

串口指令：

"U-1"：工作模式 (取值范围 U-1 ~ U-6)

“000”：时间参数 0:不启用计时功能非0:启用计时功能(取值范围000~999)

"dw02.9":设置下限电压

"up10.1" : 设置上限电压 (取值范围 00.0V~60.0V)

"get":获取当前设置

"on":允许继电器导通

"off":始终关闭继电器

"start":开始上传数据

"stop":停止上传数据

以上命令可以任意两条组合，需要逗号分开

如："dw02.9,up10.1" 设置下限电压02.9V 上限电压10.1V

上传状态：测试电压+导通时间+状态

“00.0V,00:00:00,OP\r\n”

00.0V : 实测电压

00:00:00 : 继电器导通时间

状态：OP 继电器导通 CL 继电器断开

STOP按键功能扩展：

继电器使能模式：

1. ON ：OP导通时间内继电器允许导通；

2. OFF ：继电器禁止导通，始终是关闭状态；

在主界面短按STOP按键，实现ON和OFF之间的切换，当前所处的状态会闪烁，然后返回主界面。（此功能是急停功能，一键断开闭合的继电器）

睡眠模式：

1. C-P 睡眠模式：五分钟内，无任何操作，数码管自动关闭显示，程序正常运行；

2. O-d 正常模式：数码管始终打开显示；

长按STOP按键2秒后松开，实现C-P和O-d状态的切换，当前所处的状态会闪烁，然后返回主界面。
