产品特点
|
-
超小体积,格。多种测试信号,多种刷新率。操作方便,精度高,性价比高。
-
低功耗设计,工作电流小(9-30mA),待机状态电流<3uA。普通6F22的9V积层电池使用时间超过5小时*。
-
无负载连接,电池供电时3分钟可自动关机,外接电源供电时不会自动关机。
-
供电电压范围宽,5-12V。
-
刷新率(帧频) 固定为60HZ,同时适用于LCD显示器和CRT显示器。(液晶显示器不能工作在更高的刷新率)
-

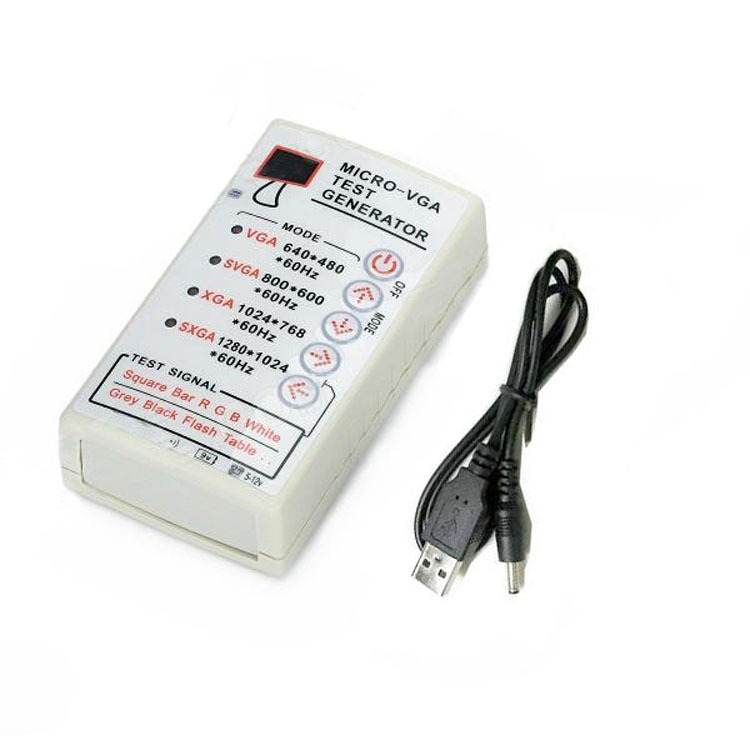

非常方便的按键操作,仅五只轻触按键,一只待机键,二只信号选择键和二个分辨率选择键。分辨率选择键对应4种分辨率,每种分辨率下可输出10种不同图像信号。连续选择不同的分辨率,即可用万用表直观的观测显示器二次电源的变化情况。
* 测试电池“高力6F22,或天球6F22S,6F22X电池”
|
|
制造工艺
|
-
双面玻纤板
-
双面SMD贴焊,双面直插
-
PVC薄膜面板,美观整洁
-
坚固塑胶外壳
|
|
适用对象
|
-
上门维修电脑时,经常遇到显示器无显示,又不能判断到底是主机有故障还是显示器有故障的问题,此时用本产品 就可以快速判断出是主机有故障还是显示器有故障;
-
用于彩显维修单位,如使用电脑主机作为信号源,易损坏显卡,且在维修操作时也非常不便。
-
用PC机测试显示器时,切换分辨率和刷新频率比较费劲,使用本产品,只需要轻松按动按钮,即可快速切换。
-
用于彩显销售公司,二手显示器周转,可快速检测彩显是否正常。
-
实用的投影仪等设备信号缆线检测。
|
|
使用说明
|
-

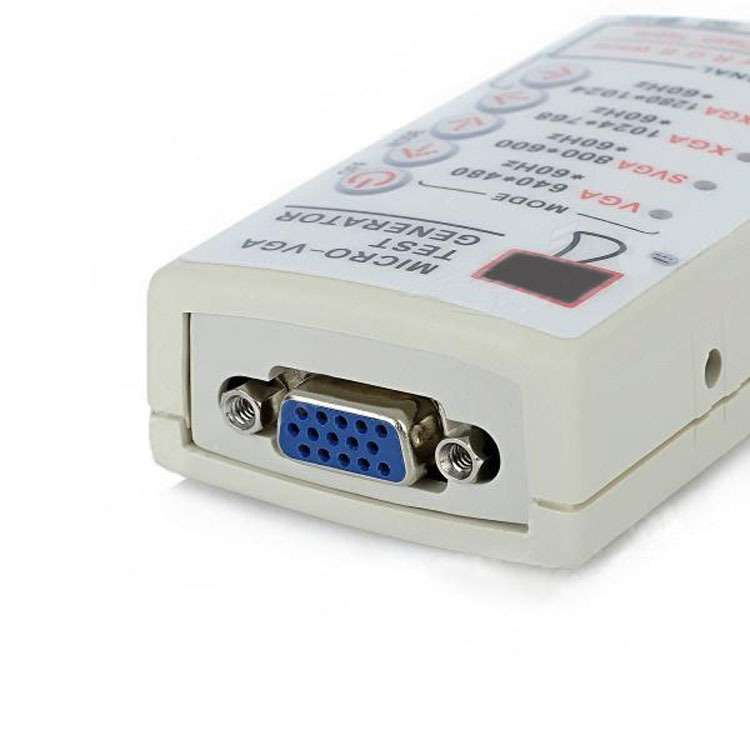

操作时只需将彩显15针的插头连接好。开机,选择信号即可,操作其方便。按下按键时有提示音,从提示音可以区分当前是不是工作在个信号.
-
一个待机键,按下进入待机状态,其余任一个键按下即开机工作 ,开机默认信号为彩色方块图(1024*768*60Hz)。
-
二个信号选择键,可循环选择所有信号。
-

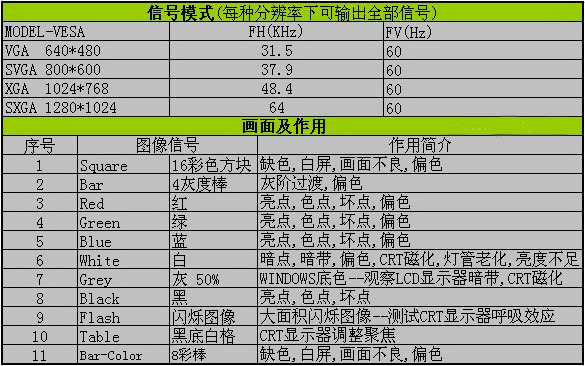

二个分辨率选择键,可选择640*480,800*600,1024*768,1280*1024四种分辨率。刷新率(帧频) 固定为60Hz。
|
|
保修状况
|
|
|
|
技术数据
|
|
电源
-
工作电压:5-12V
-
工作电流:未接负载--3-12mA;已接负载--9-30mA(受输出信号影响)。
-
关机电流:<3uA
-
无负载自动关机延时时间:约3分钟
-
机内电池:9V层叠电池(推荐6F22 R6P型,R6P是常见较大电流的电池,有些高内阻电池不适用)
-

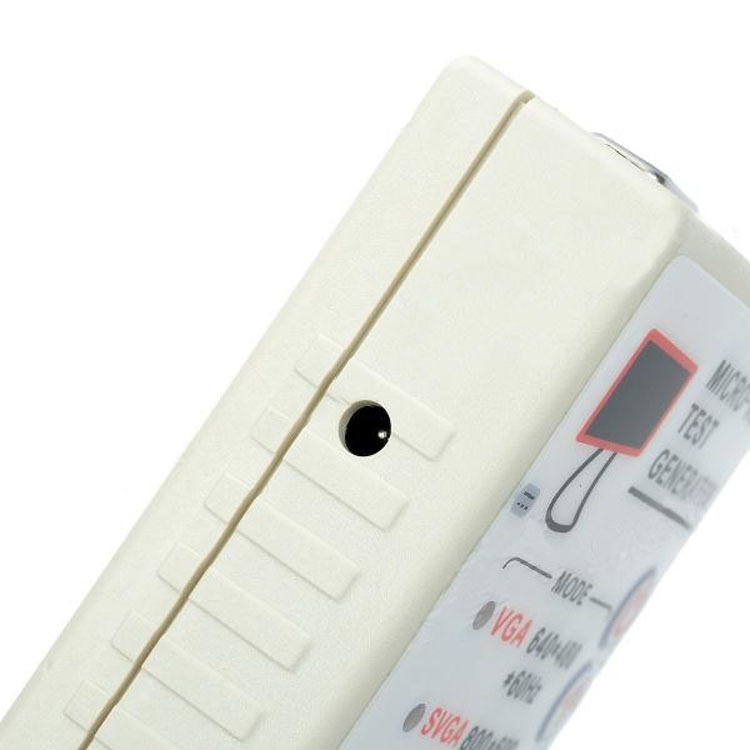

外部电源:5-12V,性接反保护。电源插口(DC3.5MM)性:外负内正,可直接由电脑供电或具有USB插口的电源适配器供电。
信号输出接口
输出信号电平
机械特征
-
机身重量 75g(不含电池)
-
机身尺寸 90*52*26(mm)(L*W*H)
其它
-
彩色拉链袋一个(重量10g)。
-
USB转DC3.5电源线一根。
-
说明书一份英文
|
