新エネルギー自動車充電杭コンデンサ支持コンデンサ1100uf 800vドライコンデンサ

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

新能源汽车充电桩电容器支撑电容器 1100uF 800V干式电容器

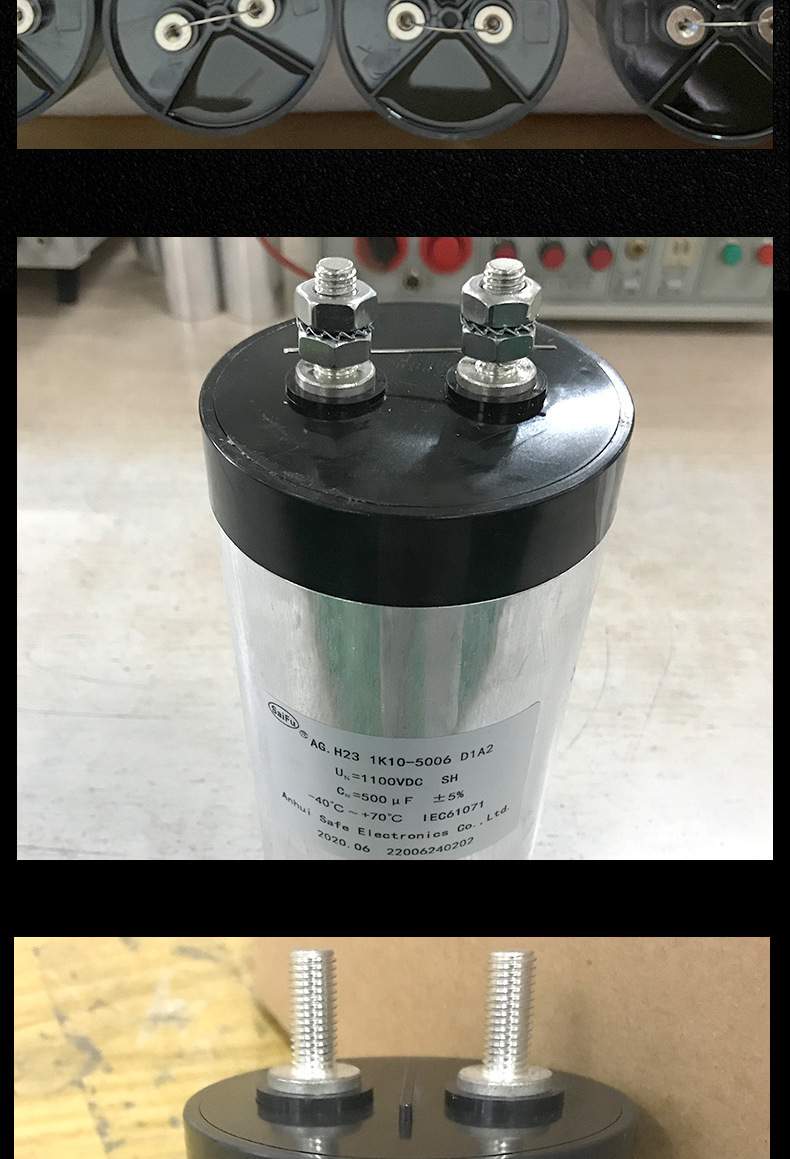

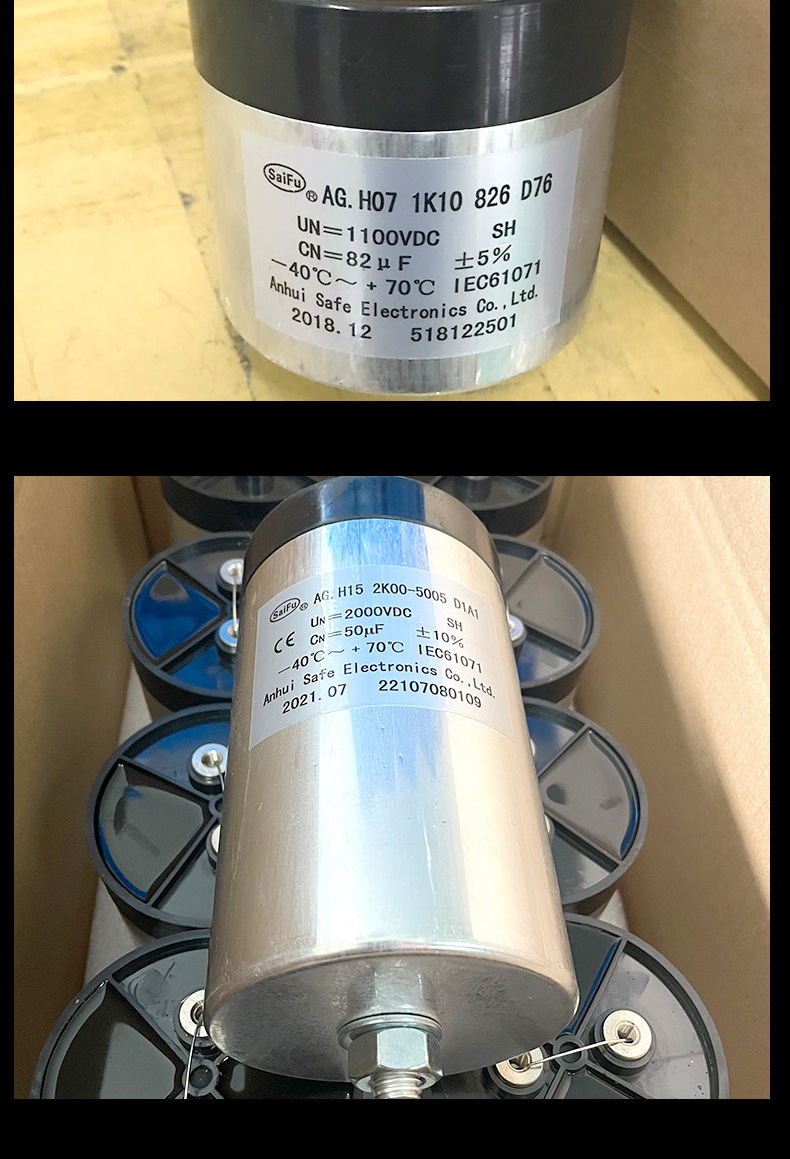

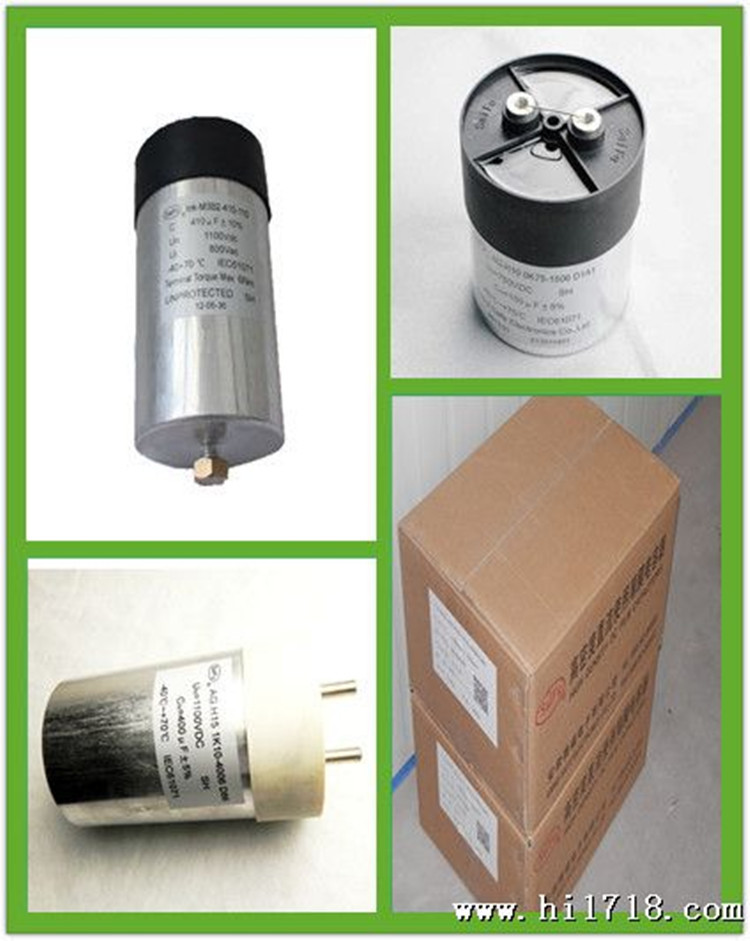

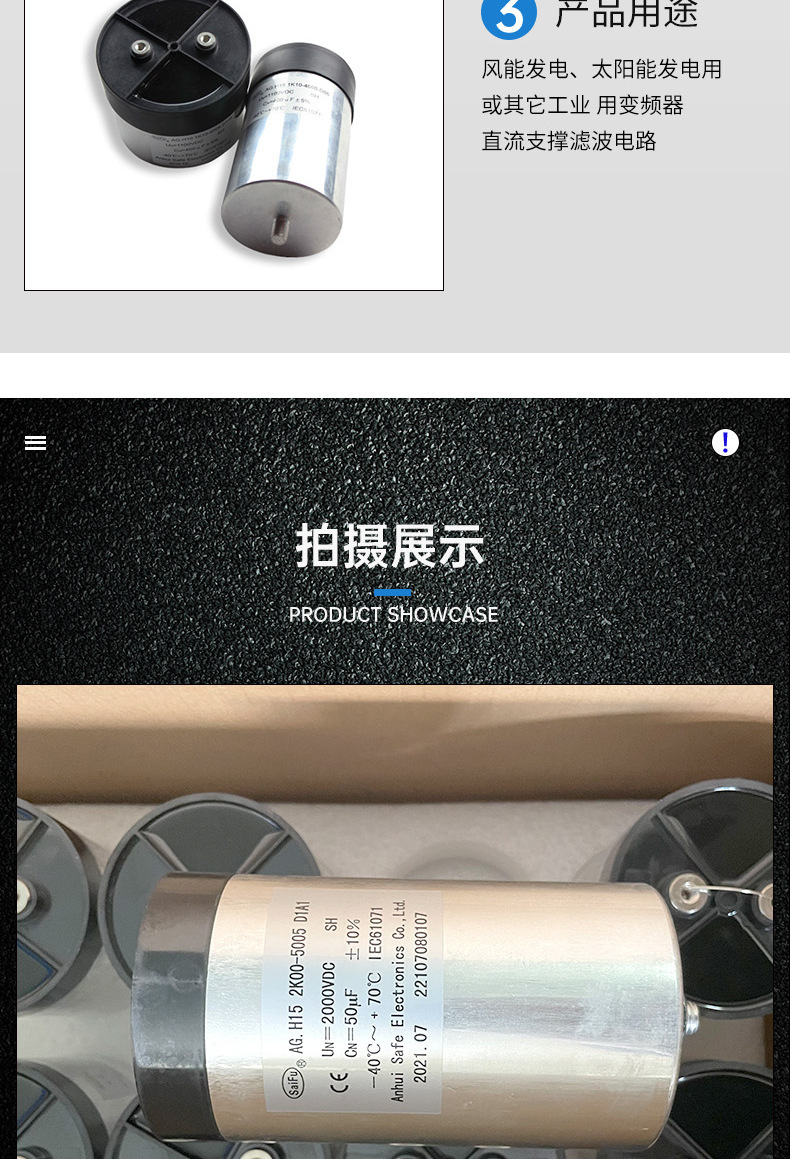

同飞电容器组图

尺寸：86*186MM

DC-link电容说明书

直流支撑容器，又称DC-Link电容器。直流支撑电容器，属于无源器件的一种。直流支撑电容器，现主要采用聚丙烯薄膜介质直流支撑电容器，其具有耐电压高、耐电流大、低阻抗、低电感、容量损耗小、漏电流小、温度好、充放电速度快、使用长（约10万小时）、仿爆稳定性好、无积性安装方便等优点。被应用于，电力电子行业。

undefined

电力电子电路中作用介绍

1.在逆变电路中主要是对整流器的输出电压进行平滑滤波。2.吸收来自于逆变器向“DC-Link”索取的高幅值脉动电流，阻止其在“DC-Link”的阻抗上直流支撑电容器产生高幅值脉动电压，使直流母线上的电压波动保持在允许范围。3.来自于“DC-Link”的电压过冲和瞬时过电压对IGBT的影响

主要应用场合

新能源行业：光伏逆变器、风电变流器等。节能行业：高压变频器等。电源行业：大型高频开关电源、不间断电源UPS、应急电源EPS、中频电源、直流稳压电源、电镀电源、化成电源等。电能质量行业：动态同步无功补偿器SVG、有源电力滤波器APF等。汽车行业：纯电动汽车、混合动力汽车等。电力机车行业：机车牵引变流器、地铁、高铁、轻轨、有轨电车等

Internal construction 构造

1、电介质

dc-link光伏直流滤波电容器是采用低损耗的金属化聚丙烯薄膜，该自愈式薄膜是采用进BOPP基膜、应用蒸镀的渐变方阻膜。薄膜采用全自动化设备卷绕成圆柱形，应用无感卷绕，芯子内部采用薄铜片连接，使得电容器制作电感小，过电流过电压能力强。根据长期的使用与试验结果验证，我们的电容器电介质有好的自俞特性。

我们采用在薄膜边缘加厚的形式，加边缘接触面积，从而使薄膜与喷金面的接触部分好，加大产品的过电流能力，减少边缘应力。

2、溶剂

dc-link光伏直流滤波电容器中填充的介质是为了分开端子间的空气，没有填充介质的保护，金属镀层将会被氧化，金属化薄膜将会被自俞，电容器的容量小，损耗大。

因此，在我们将电容器放入铝壳中用聚氨酯进行灌注时，需要对电容器进行真空干燥处理，从而保护卷绕的芯子与其周围的环境，使得电容器在长期使用时容量稳定。

dc-link光伏直流滤波电容器里面填充的是聚氨脂，因此该电容有很高的体积利用比，好的自俞特性和过压自动特性，当运行过程中发生意外状况或者电容器过负荷时，电容器内部会自动断了运行

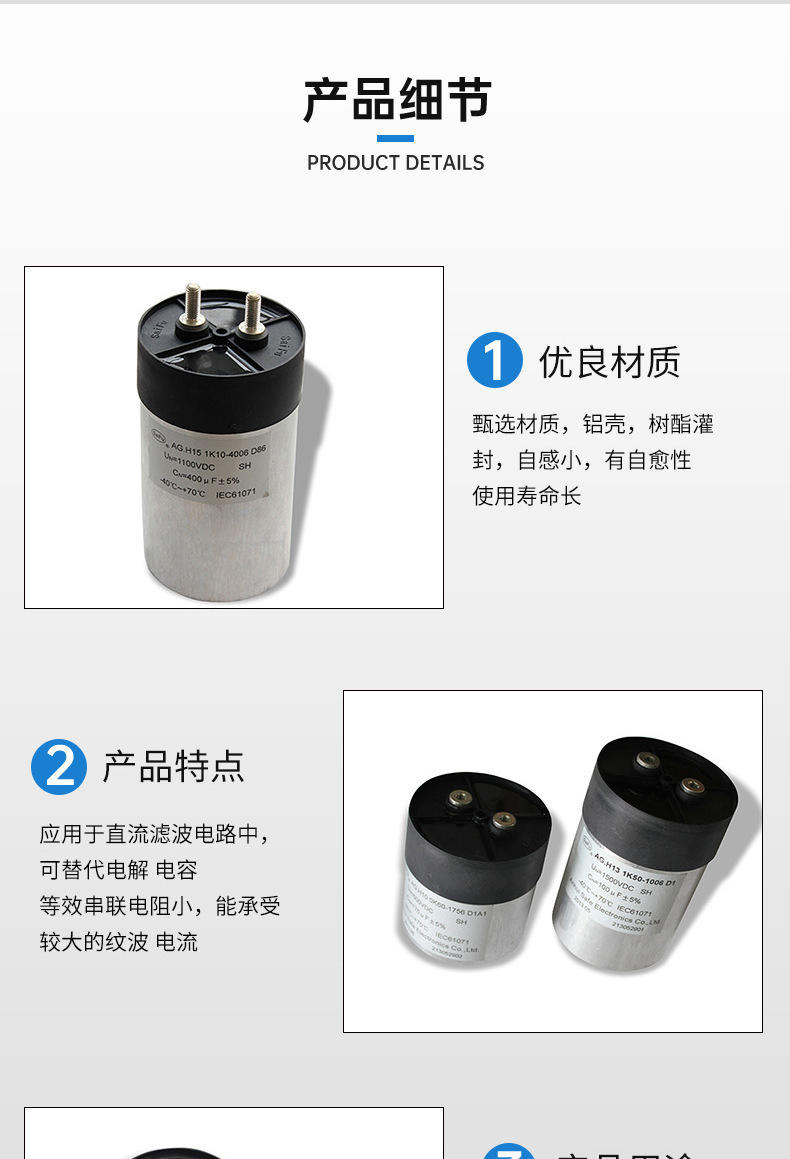

Features 特点

应用于直流滤波电路中，可替代电解电容

等效串联电阻小，能承受较大的纹波电流

自感小

有自俞性

铝壳，树酯灌封

Applications 应用场合

风能发电、太阳能发电用变频器

交通工具，如：电动车和混合动力车

n焊接设备，电梯，电机驱动

Technology and performance characteristics 性能特性

Compliance with Standards 标准	IEC 61071、 IEC61881
operating temperatures（Case）运行温度（外壳）	-40°C to +70 °C
storing temperature 存储温度	-40 ... +85°C
Θ_HOTSPOT热点温度	≤85°C
Capacitance tolerance 电容器公差	± 5% or ± 10%
tanδ₀损耗	2 x10^-3 (100Hz,20°C)
Test voltage terminal to terminal U_TT 端子间测试电压	1.5 U_RMS for 10 seconds
Test voltage terminal to case U_TC 端子与外壳间测试电压	3kV - 50Hz for 60 seconds
Permissible relative humidity 允许的相对湿度	75%Annual average ≤ 95% on 30 days / year, 年平均湿度75%，30天/年
IEC climatic category IEC气候类别	40 / 85 / 21
Capacitance deviation in the operating temperature range of –25°C to +70 °C 在–25°C to +70 °C温度下工作时允许容量变化值	±1.5% max on capacitance value measured at +20 °C 偏差±1.5%相对于20°C测量值
Case components 外壳成分	Aluminium、plastic、304 stainless steel 铝外壳、塑料外壳、304不锈钢外壳
Terminals 端子	Tinned brass fastons or screws 镀锡铜螺杆
Installation 安装位置	Whatever Position 任意位置
Life Expectancy 预期寿命	≥ 100.000 hours at Un
Failure quota 失效率	50 FIT
Recommended torque for screw connections 推荐的连接扭矩	内螺纹M6-3Nm,M8-6Nm

. 技术参数Technical Specification

Cn	Rs	I_max	?	W_N	Ls	Dx L	Drawing	m	Order No.
(uf)	(mΩ)	(A)	(KA)	(Ws)	(nH)	(mm)	Drawing	(Kg)	Order No.
Un 1100VDC Us 1650v Ur 250V Ut-t1800 VDC Ut-c 3000 VAC
240	3.3	50	1.5	170	50	Φ76 x 130	A、B、C、D	0.7	AG.H13 1K10-2406D76
300	2.6	50	1.9	216	60	Φ76 x 145	A、B、C、D	0.8	AG.H14 1K10-3006D76
320	2.4	65	2.0	232	40	Φ86x 130	A、B、C、D	0.9	AG.H13 1K10-3206D86
380	2.2	50	2.3	270	60	Φ76 x 181	A、B、C、D	1.0	AG.H18 1K10-3806D76
400	2.0	65	4.2	242	50	Φ86x 145	A、B、C、D	1.2	AG.H14 1K10-4006D86
500	1.5	70	6.0	303	60	Φ86x 186	A、B、C、D	1.3	AG.H18 1K10-5006D86
600	1.6	60	4.2	363	70	Φ86x 225	A、B、C、D	1.5	AG.H22 1K10-6006D86

注：表中以外的规格和尺寸，可以商谈。
Note: Other specifications and sizes out of the table are negotiable

关于公司：

同飞科技有限公司是以开发、设计、制造、销售一体化的电容器生产商，公司主要产品：电容器用金属化薄膜、CBB系列交流马达电机电容器、SFPEC系列电力电子电容器、电容器配件

公司拥有高真空镀膜机，高精度金属化膜分切机、进口罗德自动化卷绕机、自动喷金机、真空封装设备、特种电容器耐压测式台、恒温除湿箱、电容器测试电桥等电容器专业制造设备及测试仪器。为产品品质提供了可靠保证。

公司恪守“诚信为本、服务”的经营理念。通过化、专业化服务，力争将中国特色和产业化优势充分转化为产品优势，为国内外客户提供适合的商品。和谐共进，同谋发展！

赛福电容设备组图

同飞车间

赛福仓库

undefined

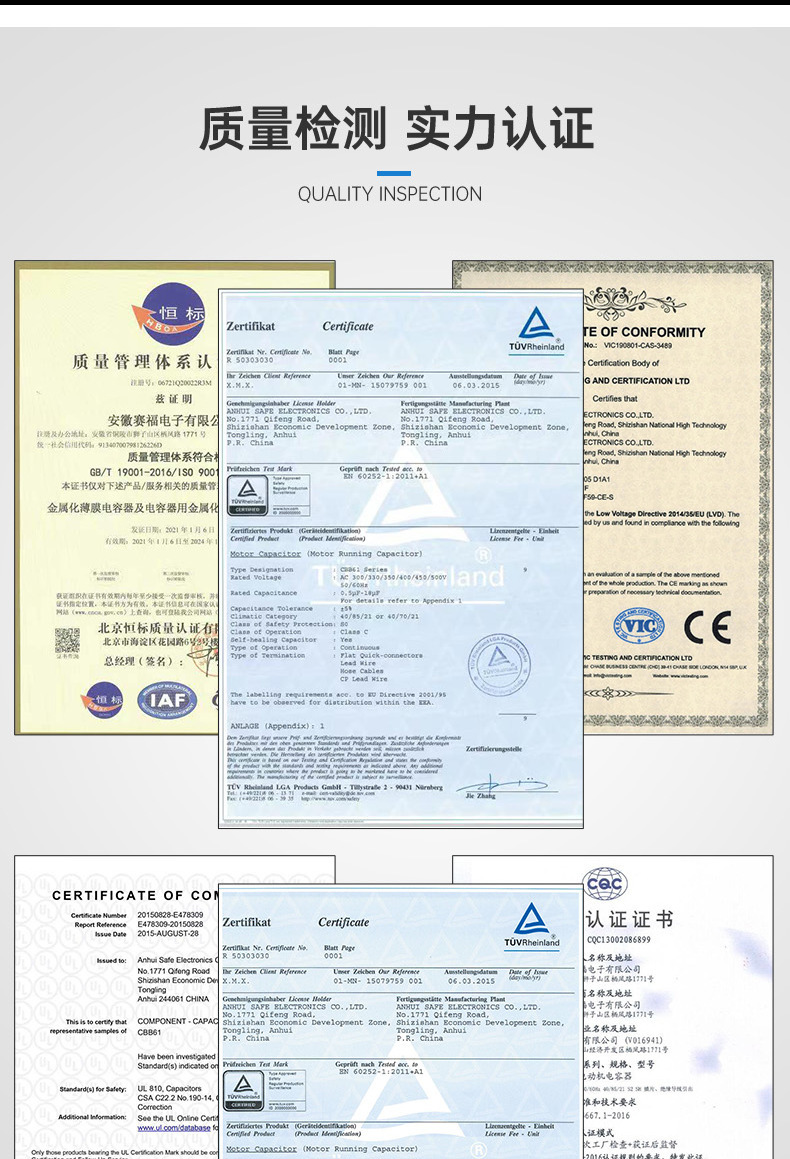

8检测报告
