1. 概述
ZN28-12系列户内高压交流真空断路器(以下简称“断路器”)是三相交流50Hz、额定电压为12kV的户内开关设备元件，断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056《高压交流断路器》等标准的有关规定。
断路器主要装设在金属封闭式铠装柜中，可供工矿企业、发电厂及变电站等作电气设施的控制和保护之用，并适用于频繁操作的场所。

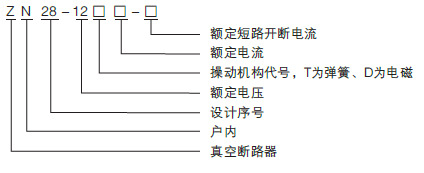

2. 型号及含义

3. 使用条件

3.1 正常使用条件
a) 周围空气温度：-10℃～+40℃；
b) 海拔高度：不超过1000m;
c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；
d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e) 来自开关设备和控制设备外部的振动或地动是可以忽略的；
f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。
3.2 特殊使用条件
根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。
3.3 工作电源
断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。

4. 技术参数

4.1

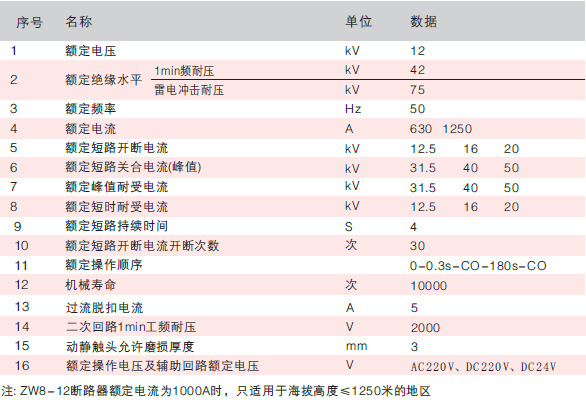

真空断路器主要技术参数

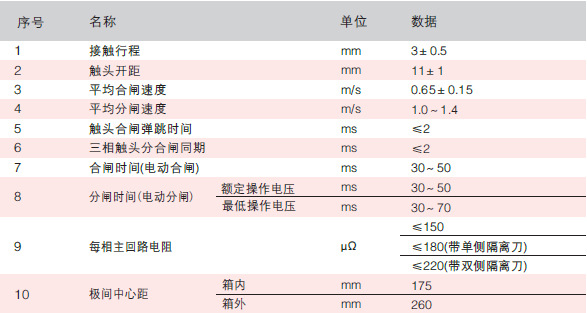

4.2 真空断路器装配调整后机械特性参数

5. 结构和工作原理

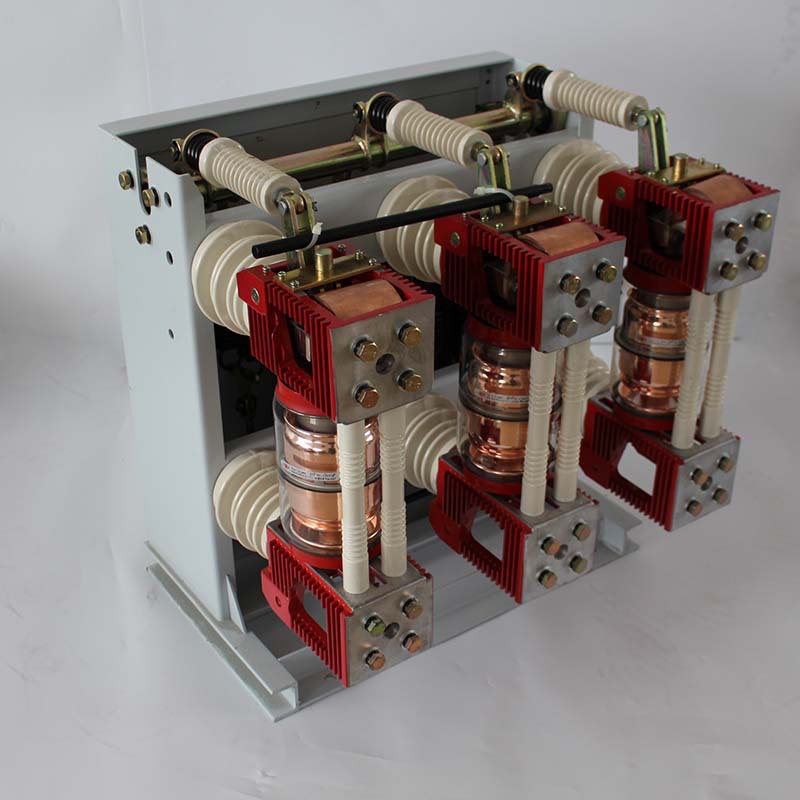

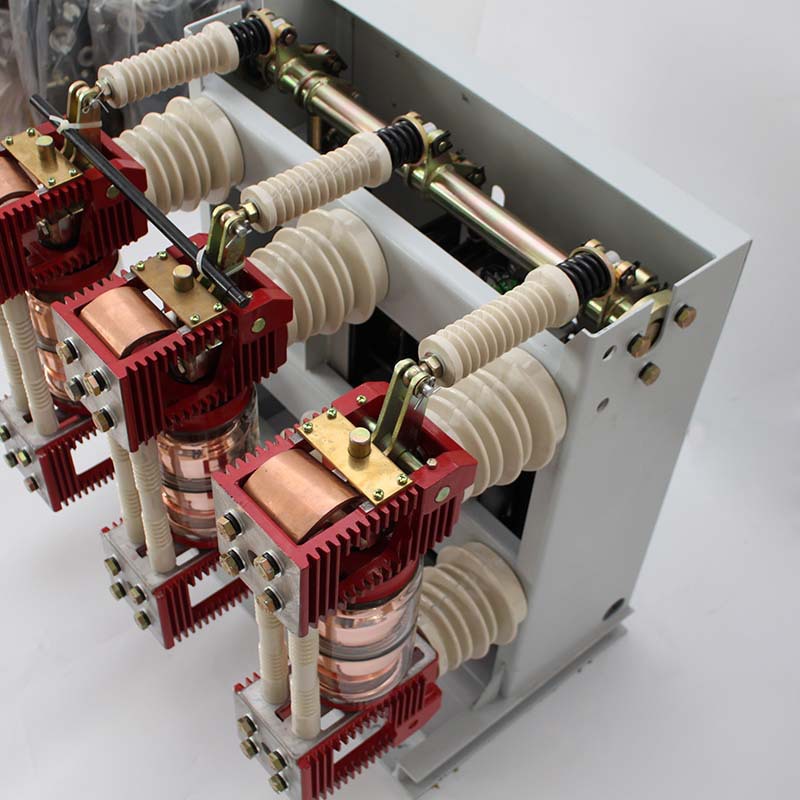

5.1 结构特点
本产品是固定式开关柜专用真空断路器，自身带操动机构(用户可根据实际需要选用CT-19弹簧机构或CD-17电磁机构)，操动机构安装在框架内部，与主轴经连杆连接，操动机构保证主轴转角为58°±1°，且机械特性技术参数应满足表2的要求。本产品装设中封接式纵磁场真空灭弧室，主轴、分闸弹簧及油缓冲器等部件安装在机架内部，框架的底面设有安装孔，供断路器安装使用。框架后平面装6个绝缘子(上下各3个)，上绝缘子固定动支架，下绝缘子固定静支架，动、静支架的后端兼作出线端子。真空灭弧室装设在动、静支架之间，主轴通过绝缘杆、拐臂与真空灭弧室连接，动、静支架之间还装有二根绝缘杆，将两者连成一个整体，提高了整体强度。
5.2 灭弧原理
断路器配用真空灭弧室，具有极高的真空度。当动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的。由于本真空断路器采用纵向磁场控制真空电弧，因而具有强而稳定的开断电流的能力。

6.

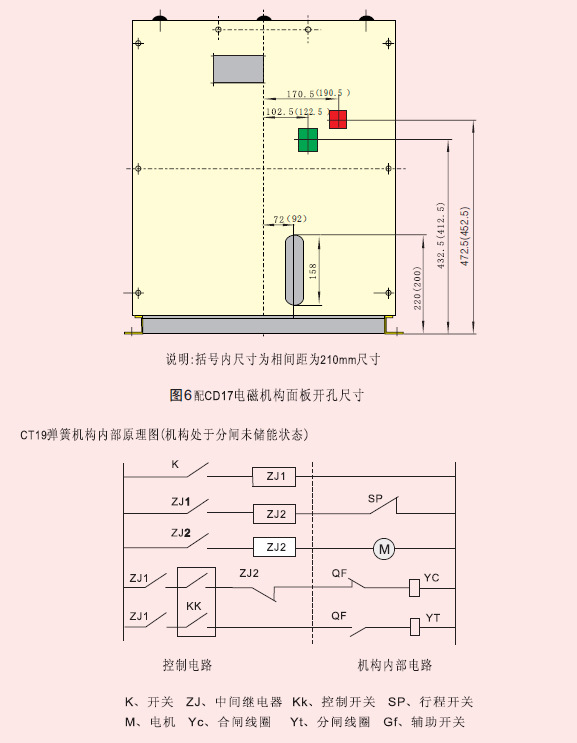

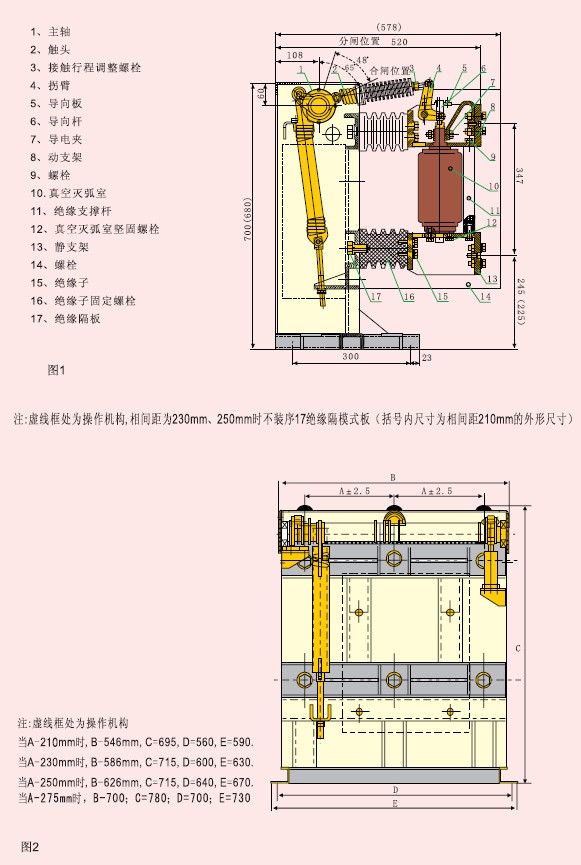

断路器的外形、安装尺寸和操作机构接图

7. 验收、安装和调试
7.1 交货条件
工厂装配好的断路器在出厂前都要进行完整性检验，并按国家标准GB1984及产品的技术条件进行严格的出厂试验，以确保出厂的每台断路器结构和功能的正确性。
7.2 验收
收货方在收到此开关设备后，应进行以下工作：
a) 根据装箱清单清点货物是否有短缺；
b) 检查货物是否完整无缺，有无受到损坏(如受潮及其它不利影响)；
c) 如有发现货物有严重损坏应及时通知供货方，并做记录(必要时进行拍照)。
7.3 安装
安装使用前，一般不需拆卸、调整。按表2数据检查断路器的触头开距、接触行程等，然后进行手动操作合、分各5次，再进行电动操作。安装时用4个M12的螺栓穿过断路器底座安装孔，将断路器固定在开关柜的横梁上。准确而专业的安装是保证断路器无故障运行的一个基本重要条件。断路器在安装时应注意以下几点：
a) 必须保证柜体和断路器相配合的尺寸设计准确，各项技术参数相符；
b) 断路器固定安装在开关柜内，要保证断路器没有受到拉压或变形，它的四个安装螺栓联结应坚固不松动；
c) 连接母排时，不能使母排受到永久性的拉力或压力。并保证连接母排的螺栓坚固不松动。
7.4 调试
手动分合闸真空断路器，测量触头开距和接触行程，若触头开距和接触行程符合主要技术参数的要求，则用光电示波器或机械特性测试仪测量分合闸速度、三相不同期性及触头合闸弹跳时间，调整分闸弹簧长度可改变分合闸速度。如果触头开距和接触行程不符合要求则按下列方法进行调整。
7.4.1 调整接触行程和三相同期性
断路器合闸，测量接触行程，然后分闸，通过调整螺栓5来调整接触行程，该螺栓旋出1/2周，接触行程增加0.625mm，反之，减少0.625mm，调至接触行程为4±1mm。
接触行程调整后通电操作，用光电示波仪测量三相合闸同期性，如不能满足主要技术参数表的数据，可分别调整各相触头行程，使合闸同期性不大于2ms.
7.4.2调整触头开距
增减项1调整垫片，使触头开距达到表中数据，见图1。

8. 维护和修理
断路器的维护必须由熟悉各种安全操作规程并了解产品性能的专业人员来完成。对检查和维修进行记录。在维修工作进行时，要确保没有触电危险。
本公司生产的真空断路器具有结构简单和耐用的特点，因此具有很长的使用寿命。在正常使用条件下，在使用年限内检修工作很少。但由于使用环境的差异及其对断路器使用寿命的影响，仍需进行以下几项必要的检查、维护工作。
a) 视工作环境在6-12月内应对断路器本体进行适当检查，特别要检查其外观情况。同时也要检查设备表面的污秽、受潮和腐蚀情况。用干布清洁绝缘件表面的灰尘，然后用沾有清洗剂的绸布揩去其他污秽物 (注意所用清洗剂能适用于塑料或合成塑料材料)；
b) 若断路器是使用在长期不操作的场合下，每年应对断路器进行至少5次的储能及合、分操作，并对转动摩擦部份进行润滑；
c) 每年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧室是否漏气或其它外界原因造成绝缘强度的降低。

9. 包装、运输和贮藏
9.1 断路器包装时应处于分闸状态。储能弹簧处于未储能状态。固定在包装箱的底板上，且要有防雨措施，并有完整的包装标记。
9.2 断路器运输时不准倒置和受到强烈振动，不得受潮、雨淋，产品外表面不得破损，零部件不得丢失。
9.3 断路器装卸只能采用以下工具：起重机、叉车或行车。起吊时不应搭钩在断路器本体上，而应搭钩在断路器标有起吊标志的起吊孔内。
9.4 断路器长期贮存要处于分闸状态，储能弹簧处于未储能状态，并且要放置在户内干燥通风、防潮、防振及防有害气体侵蚀的场所，并定期检查环境是否符合要求。
