4桁デジタルチューブディスプレイモジュールled明るさ調整可能時計点付部品積み木tm1637駆動

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド Sunlephant

規格型番 4桁デジタルチューブ表示モジュール

同店舗商品関連商品

Tp4056 1aリチウム電池充電板モジュールTYPE-C usbインターフェイス充電保護2 in 1

￥12

単列直針2.54mmピッチ1 * 40p単列針40p普通単列針

￥2

心電図機アクセサリーecg電極シート大人用電極シート不織布使い捨てサンシェード

￥7

プラスチックノブ梅花柄15X17mm WH148ノブキャップAG2型ポテンショメータアンプノブキャップ

￥1

Ttp223タッチボタンモジュール式セルフロック点動容量スイッチシングル回路改造

￥5

マイクロusb変換ディップ母座b型マイク5pパッチダイレクトアダプタ溶接母頭

￥3

18650電池ケース1本2本3本4本充電スタンド太線付き直列

￥8

Lm2596s DC-DC降圧電源モジュールbuck 3a調整可能降圧モジュール安定化超過lm2576

￥44

二線直流電圧表ヘッド0.56インチledデジタル電圧計DC4.5V-30.0V逆接続保護

￥39

1/2/4/8路5v12v24vリレーモジュール光結合隔離サポート高低レベルトリガ拡張ボード

￥47

もっと調べます

Xl 6009/xl 6019 DC-DC昇圧電源モジュールの出力はlm2577 4a電流を超えることができる

￥57

超マイクロデジタル功放板モジュール2*3w d類pam 8403高効率2.5 ~ 5vでusb電源供給可能

￥14

Irf520駆動モジュールmos管場効果管駆動モジュール互換ワンチップマイクロコンピュータarmいちご派

￥34

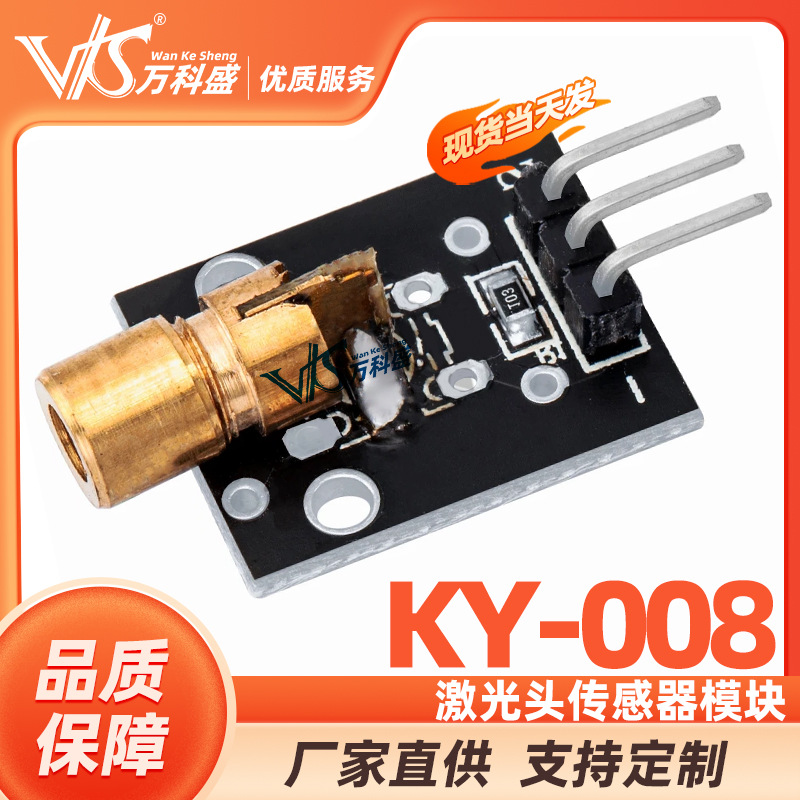

万科盛レーザーヘッドセンサーモジュールKY-008レーザーモジュール

￥25

Mp1584en DC-DC 3a電源降圧調整モジュールはlm2596 24v回転12v 9v 5v 3vを超えます。

￥37

RCWL-0516マイクロ波レーダー誘導スイッチモジュール人体誘導モジュール知能誘導検出器

￥28

DC-DC昇圧モジュール (0.9v ~ 5v) リットル5v 600ma usb昇圧回路基板モバイル電源昇圧

￥18

Tda2030a功放板モジュールオーディオアンプモジュールtda2030モジュール電子モジュール

￥51

Max485モジュールrs485モジュールttl RS-485モジュールワンチップマイクロコンピュータ開発部品

￥22

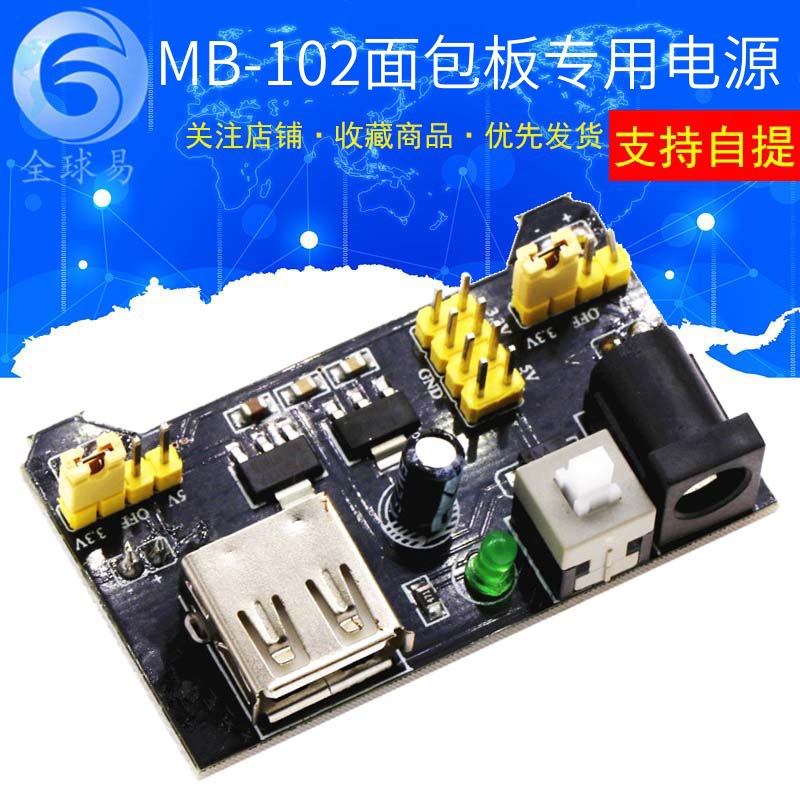

パン板電源モジュールMB-102パン板モジュール専用電源モジュールは5v、3.3vと互換性がある

￥47

製品詳細

60(1)

4位数码管显示模块 LED亮度可调带时钟点

（详情提供中英文描述）

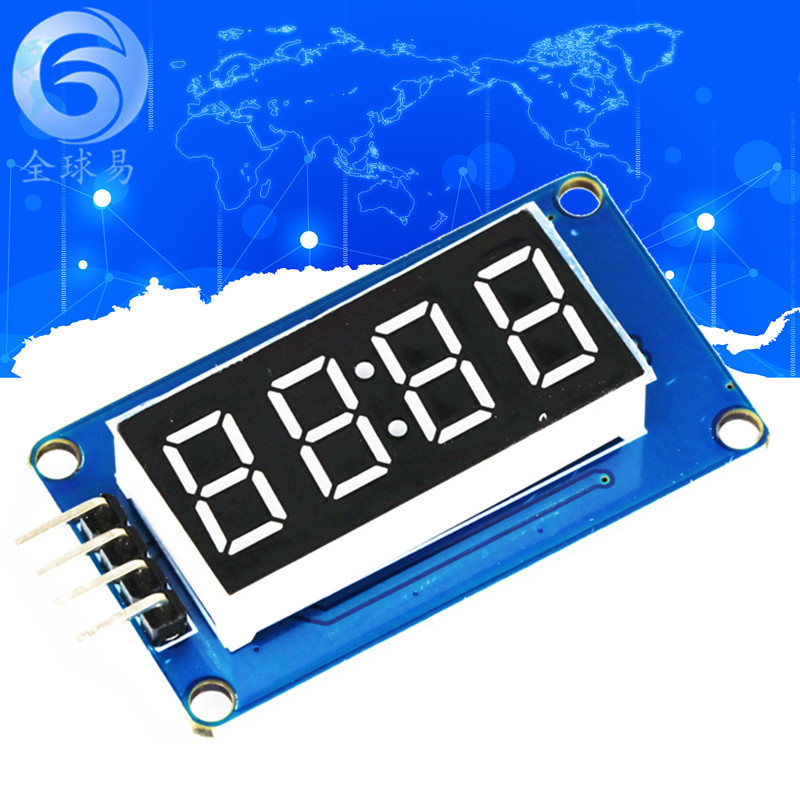

60.2

中文描述：

该模块是一个12脚的带时钟点的4位共阳数码管（0.36英寸）的显示模块，驱动芯片为TM1637，只需2根信号线即可使单片机控制4位8段数码管。

模块特点如下：

显示器件为4位共阳红字数码管

数码管8级灰度可调

控制接口电平可为5V或3.3V

4个M2螺丝定位孔，便于安装

项目	最小值	典型值	最大值	单位
电源电压	3.3	5	5.5	VDC
电流（@5V）	—	30	80	mA
尺寸	42X24X12			mm
重量	8			g

控制接口：共4个引脚（GND、VCC、DIO、CLK），GND为地，VCC为供电电源，DIO为数据输入输出脚，CLK为时钟信号脚；

数码管：4位共阳极的带比分点的0.36英寸数码管，红字高亮；

定位孔：4个M2螺丝定位孔，孔径为2.2mm，使模块便于安装定位，实现模块间组合；

程序库例程概览：

1. ClockDisplay：使用主板上MCU的定时器1来计时，并让4位数码管显示。

2. NumberFlow：0~9,A,b,C,d,E,F等16个字符从右往左流动。

3. StopWatch: 使用主板上MCU的定时器1来计时，可配合按键实现秒表功能。

实验器材：

1个Arduno兼容主板Catduino（不熟悉开源硬件的可以将其理解为Atmega328P单片机开发板）及一根mini USB线；

1个4位数码管显示模块；

4根公对母杜邦线，用于连接模块的控制接口和Catduino开发板；

实验步骤：

1. 用4根公对母杜邦线将4位数码管显示模块和Catduino连接起来，如下表、图所示

Catduino	连接线	4位数码管显示模块
GND	黑线	GND
5V	红线	VCC
D2	黄线	DIO
D3	白线	CLK

1. 从百度网盘中http://pan.baidu.com/s/1jGfy2qy 下载该模块在Arduno1.0版本以上适用的程序包DigitalTubeforArduno1.0+，如果libraries目录下还没有 TimerOne_v9程序库的，还需要从网盘中下载该程序库，然后将其直接解压到..\arduno-1.0\libraries目录下。

2. 用mini USB将Catduino连接起来，如果是首次使用该主板，其USB转串口驱动可从Arduno的IDE目录下的drivers找到USB Drivers。

3. 重新打开Arduno IDE，点击工具栏的Open按钮，打开DigitalTube中的NumberFlow例程，如下图所示。

选好串口、板子名称，点击烧录按钮，即可烧录。该例程可使0~9,A,b,C,d,E,F等16个字符从右往左流动，如下图所示。

而调节数码管显示灰度的函数为类TM1637中的set()函数，输入参数为0~7，数字越大，则亮度越高。

1个4位数码管显示模块（防静电包装）。

英文描述：

TM1637 LED Display Module For Arduno 7 Segment 4 Bits 0.36 Inch Clock RED Anode Digital Tube Four Serial Driver Board Pack

Module features are as follows:

1. Display common anode for the four red LED
2. Digital tube 8 gray adjustable
3. Level control interface for 5V or 3.3V
4. Size:42X24X12mm

图片展示：

60 (3)

60 (2)

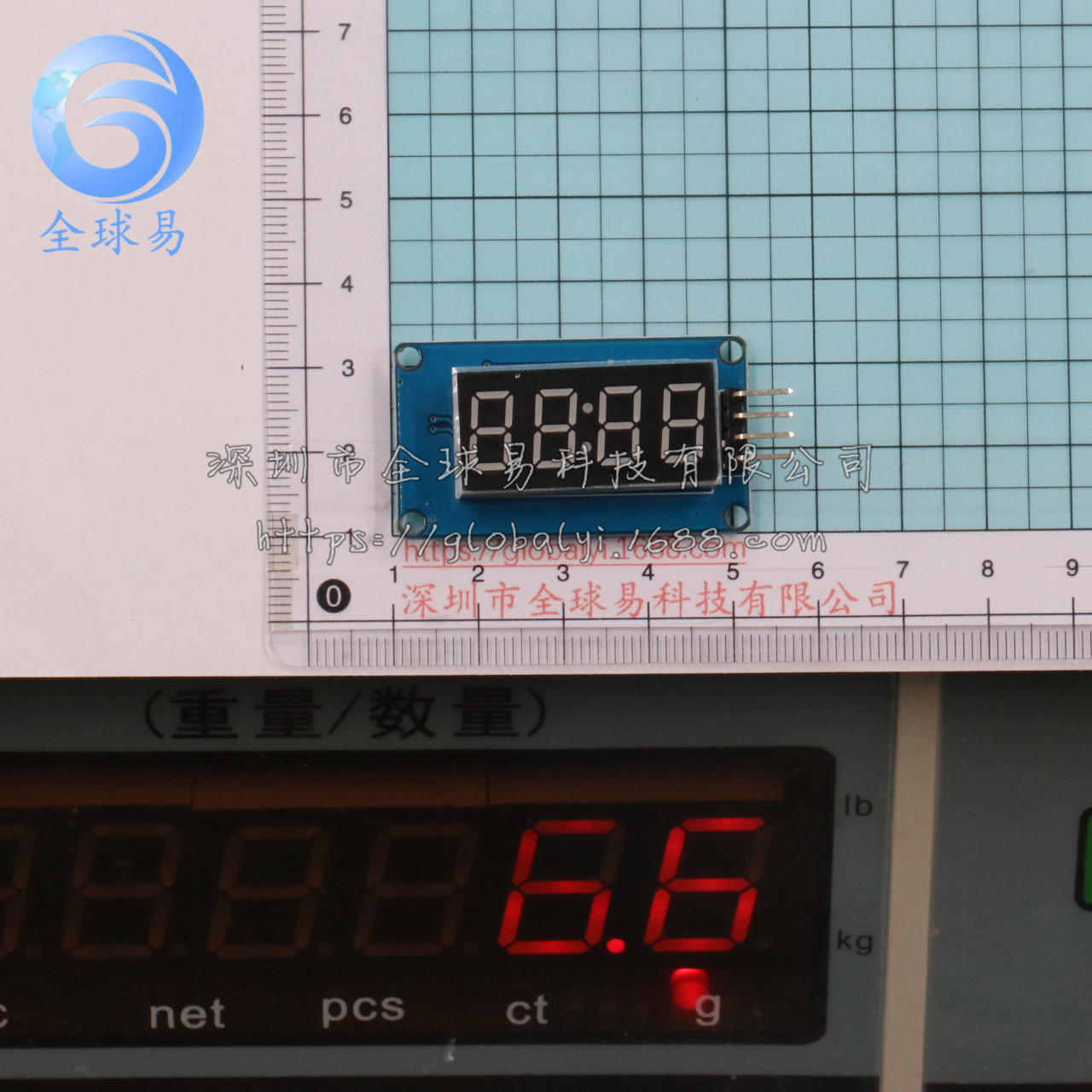

60 (7)

60 (6)

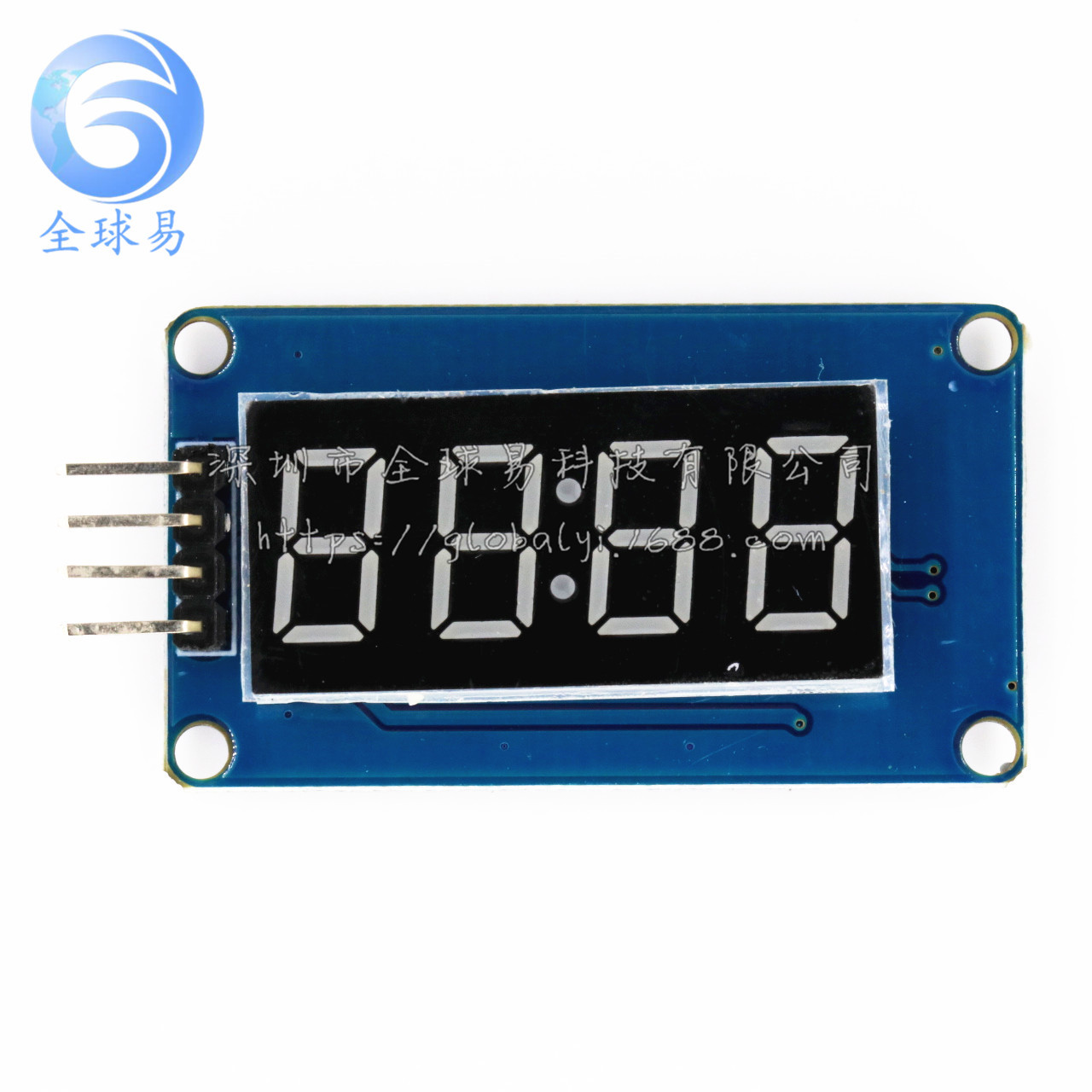

60 (5)
