台湾型空気圧ダイヤフラムクリップ内外真円研削盤マチ105/マチ106高精高速気動チャック

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

型番 Jap104

貨物番号 06

クロスボーダー輸出専用供給源ですかいいえ

クランプ範囲お問い合わせ

硬度お問い合わせ

仕様 Jap104

同店舗商品関連商品

GDダイヤフラムチャック超精密型内外径変換非標準工業治具精度0.005mmに対応

￥1,100

台湾宝鋭JAC-15小型気動回転筒クリップ自動化治具チャック高精度超硬合金

￥1,100

メーカー直販両面車載駆動主軸精度：工件加工精度と表面品質を保証

￥2,200

レーザー管切り機、封口機、主軸集積油気圧回転チャック、精度が高い放熱が速い

￥2,200

宝鋭brjx気動治具BR-150管ねじ軸類加工回転中空貫通孔150㎜チャック

￥33,000

宝鋭brjxチャック双方向気動主軸クランプミル複合車方機ランニングマシンドラム中心クランプホルダー

￥4,400

GAL-W高精度リピートクランプ0.005以内インナークランプユニバーサルチャック研削盤回転チャック

￥105,600

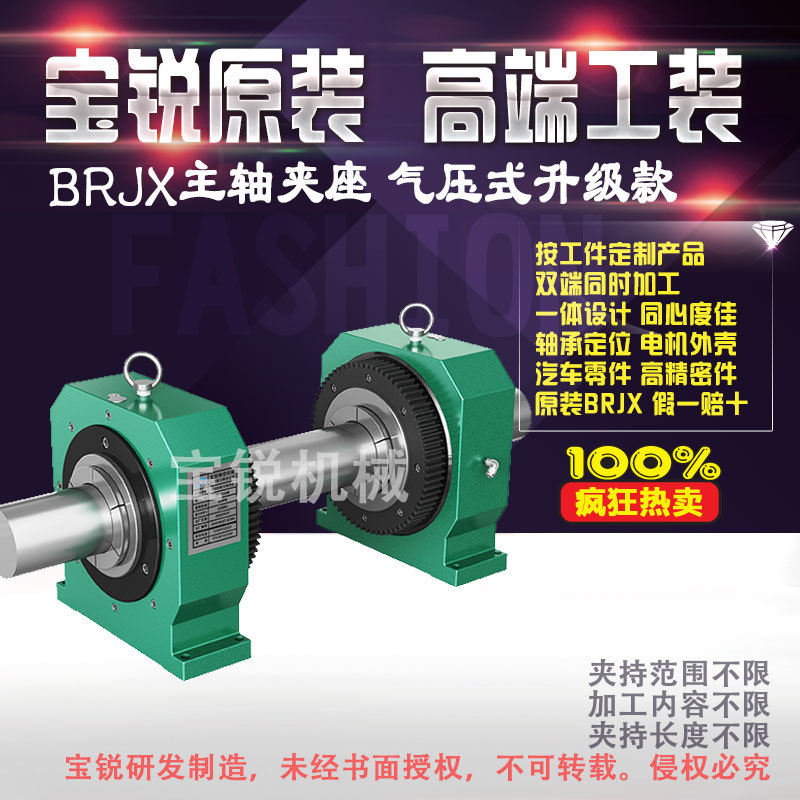

原装brjx主軸アセンブリ貫通孔ZX-25気動チャック座フライス溝ドリル両面フライス双方向主軸ヘッド

￥4,400

台湾brjx気動チャック座モータロータ旋削軸受位置決め自動チャック双方向主軸チャック

￥1,100

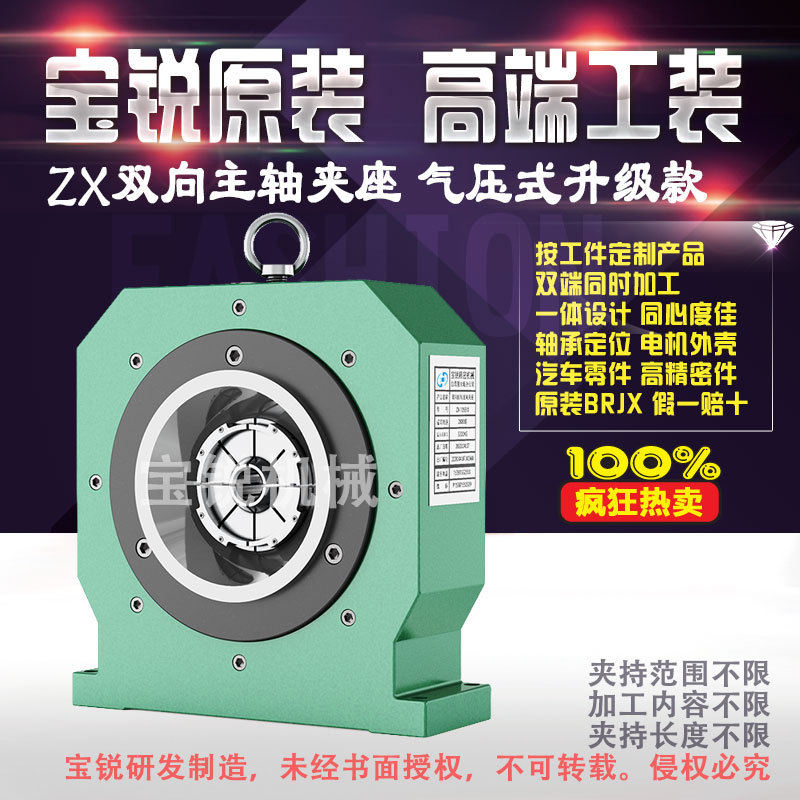

台湾チャックチャックZX-25気動双方向主軸クランプトレッドミル消火栓ケース治具

￥2,200

もっと調べます

製品詳細

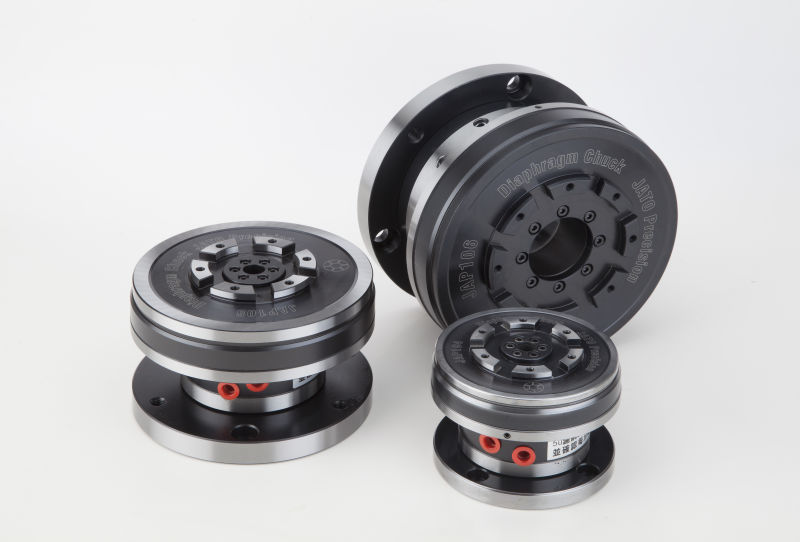

朝铨JAP100精密气压膜片夹头

朝铨JAP100精密气压膜片夹头（气动卡盘）采用膜片夹头技术，重复精度可以高达0.005mm，适合各式精密工件的夹持加工，提供微米等级的夹持精度。此外，JAP100精密气压膜片夹头的夹持力能以输入气压精密微调，因此亦广泛应用于薄环工件、薄管工件或是各式脆弱工件的夹持加工，能确保工件不受夹持力破坏或变形。

JAP100精密气压膜片夹头（气动卡盘）内藏高性能气压回转缸，转速可达5500RPM。气动卡盘与一般的夹头比较，客户选用JAP100气压膜片夹头（气动卡盘）可以节省安装气压回转缸，给气钢管或拉管等组件，大幅简化其安装步骤及时间。客户不需要任何原厂的支持即能完成JAP100气压膜片夹头的安装及精度调校，并立即投入加工作业。

JAP100精密气压膜片夹头（气动卡盘）的应用范围广泛，可以搭配精密数控车床、精密研磨床、或是各式精密加工专用机械工作。目前已成功的应用于精密机械零件、精密电子零件、光学零件、军用零件、医疗零件等多种精密零件的夹持加工，为使用者带来极大的效益。

朝铨至今已有500组销售JAP100精密气压膜片夹头的纪录，有为国内外客户解决过各式精密夹持、困难夹持的成功经验。我们以深厚的技术与累积多年的经验为客户设计夹具并制作夹爪，提供客户完整的精密夹持解决方案。请与我们联系，与我们讨论您的需求与加工难题，我们竭诚为您服务。

• 精密气压膜片夹头内藏高性能气压回转缸

• 超高重复精度0.005mm以内

• 夹头前置式安装，无须安装回转缸及夹头拉管

• 夹头具中心通孔，可配合自动送料系统工作

• 夹持力可由工作气压精密微调，适合夹持薄形工件或脆弱工件。

单边厚度0.5mm薄管可以夹持

• 夹头密封设计，防尘防水防切削液

• 无滑动件磨损，超长精度大概

• 依据工件设计爪型，可支持外夹或内张加工

• 特殊订制品:偏心度可手动调整的气压膜片夹头

气压膜片夹头应用范例

• DVD光驱主轴组精密加工

• 精密轴套搪磨加工

• 微小引擎的缸套及活塞精密加工

• 高速钻孔机主轴转子/轴套加工

• 精密陶瓷夹持加工

• 轴承薄环加工

• 超薄铝管加工，单边厚度0.7mm以下

• 气动手工具组偏心零件加工

• 其它精密零件、薄型工件的外夹或内张夹持加工

膜片气动卡盘型号

JAP104膜片气动卡盘通孔夹持径10mm不通孔夹持径42mm

JAP105膜片气动卡盘通孔夹持径14mm不通孔夹持径50mm

JAP106膜片气动卡盘通孔夹持径28mm不通孔夹持径78mm

JAP108膜片气动卡盘通孔夹持径60mm不通孔夹持径118mm
