1688.comは中国で生産され、流通している商品を扱うBtoB卸サイトとなります。お客様が弊社サイト内にて仕入処理をされても、日本国内の法律に則り、日本への輸入ができない商材もあり、その場合弊社でも仕入れの手配が出来ません。その際はシステム上で、自動的に注文削除となってしまう事を、恐れ入りますがご了承願います。

はんだペースト63はんだペースト鉛はんだペースト/はんだペーストsn 63/pb 37 1000グラム/瓶

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

産地 -

輸入ですかいいえ

注文番号 -

ブランド千宝札

貨物番号 -

型番 Qb-63

銘柄 -

加工カスタムはい

粘度 200

粒度 25-45

合金成分 SN63/PB37

活性 Ra

タイプ鉛あり

洗浄角度クリーニングフリー

融点 183

種類 -

動作温度 -

適用範囲 -

仕様複数種類

クロスボーダー輸出専用供給源ですかいいえ

同店舗商品関連商品

深セン千宝牌は鉛錫線高速点がある。牽引溶接性が強い40/60電解錫線合金材料800グラム

￥1,980

千宝はんだsn25-pb75はんだワイヤー電解型はんだワイヤーはledなどのイルミネーション製品に適しています。

￥1,540

錫工場は錫糸深セン市千宝半田松香錫線1.5mm松香芯半田糸60Aを供給している

￥3,300

千宝牌63/37錫糸電解無洗錫糸煙小溶接点光はメーカー直販にしっかりしている

￥3,564

千宝bag修理専用高温鉛フリー0.3銀錫ペースト/鉛フリーはんだペースト1000グラム/瓶

￥8,360

銀を含む0.3環境保護鉛フリーはんだ線ハイエンド電子設備専用溶接材料品質推奨

￥5,720

千宝深センはんだsn25-pb75はんだ糸はLEDなどのイルミネーション製品900g/線径1.0に適している

￥1,386

鉛フリー環境保護錫ワイヤーsn99. 3cu0 .7千宝ブランドライター溶接錫ワイヤーステンレス鋼1.2mm

￥5,632

千宝ブランドの高品質鉛フリー錫線鉛フリーはんだ線鉛フリー錫線環境保護錫線を大量に供給しています。

￥5,610

工場価格卸売り半田条sn99.93-cu0.7は雲南純錫半田条の品質保証を採用しています。

￥6,270

もっと調べます

製品詳細

品牌：千宝型号：QB-63 合金：Sn63-Pb37

1.简介

QB-63 系列属于中等活性松香基有铅免清洗锡膏.特别设计以满足焊后免清洗，且焊后残留物不会发生分解.QB-63 有着很大的可选择工艺参数范围，从而使之能适应于不同环境、不同设备及不同应用工艺. QB-63 可保证优异的连续性印刷、抗坍塌能力、表面绝缘阻抗性能.焊后较低的残留物可以保证AOI测试的通过。 QB-63 有着优异的抗干能力，在连续印刷条件下仍能保证8小时焊膏有着良好的粘着力，此外本制品所含有的助焊剂，采用具有高信赖度的低离子性活化剂系统，使其在回焊之后残留极少且具相当高的绝缘阻抗，拥有极高的可靠性.

2．产品特点FEATURES

1印刷流动性及落锡性好，对低至0.3mm间距的焊盘也能完成精美的印刷.

2连续印刷时其粘性变化及少，钢网的可操作时间长，超过8小时仍不会改变粘度，仍保持良好的连续印刷效果.

3印刷数小时后保持原来的形状，印刷图形无坍塌，对贴片组件不会产生影响.

4具有及佳的焊接性，可在不同材质基板上出现良好的润湿性.

5焊接后残留极少，焊点上锡饱满光亮且具有较大的绝缘阻抗，不会腐蚀PCB，可达到免洗的要求.

6具有较佳的AOI测试性能，不会产生误判.

3.焊膏成分STANDARD PASTE COMPOSITION

应用特征	IPC合金粉类型	合金粉尺寸	合金粉含量
标准印刷	3	25~45μm	89 %
细间距印刷	4	20~38μm	88.5 %
滴注	3	25~45μm	85 %

4.操作说明APPLICATION NOTES

用途

QB-63 系列适用于Sn63-Pb37有铅焊料合金。推荐采用3号合金粉，但根据不同的用途如标准印刷和超细间距需选用不同的IPC合金粉末类型.

印刷参数

•印刷刮刀 80~90肖氏硬度的聚亚安酯或不锈钢材料

•刮刀速度 30~50 mm/min

•模板材料不锈钢、钼、镍或黄铜

•温度湿度温度70-77°F（21-27 ºC）、湿度35-65% R.H.

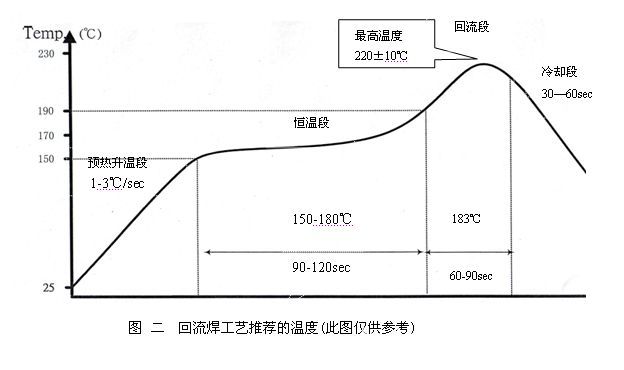

5．回流焊工艺推荐的工艺参数及曲线RECOMMENDED REFLOW SOLDERING PROCESS PARAMETERS AND THE CURVE

升温速度

到达120 ºC

所需时间

恒温

150 - 180ºC

峰值温度

> 183°C

冷却速度

1-3ºC/sec

< 30-60秒

90-120±10秒

< 220±10ºC

< 30-60秒

<4ºC / S

图一回流焊工艺推荐的工艺参数

6．有铅锡膏的使用以及储存方法THE USE OF LEADED SOLDER PASTE,AS WELL AS STORAGE

（1）使用环境锡膏最佳使用温度为24±3℃，湿度为70%以下.

（2）锡膏使用前的准备

锡膏通常要用冰箱冷藏，冷藏的温度为2℃-8℃为佳，请勿低于0℃。货品应遵循先进先出的原则，从冰箱取出锡膏时，需先“回温”才能打开瓶盖使用.

①回温方式：在不开瓶盖的前提下，放置于工作温度下自然解冻.

②回温时间：4小时以上.

注意事项：

① 未经充足的“回温”，请不要打开瓶盖.

② 不要用加热的方式缩短“回温”时间.

（3）搅拌方式：

①锡膏在“回温”后，于使用前要充分搅拌.

②搅拌方式：手工搅拌或者机器搅拌均可.

③搅拌时间：手工：3—5分钟左右。机器：3分钟左右.

（4）印刷

①刮刀角度：40-60度为标准.

②硬度：小于0.3mm间距时，刮刀角度为45度，可使用80-100度肖氏硬度.

③印刷压力：设定值是根据刮刀的长度及速度，应该以刮刀刮过钢板后不留残留锡膏为标准，通常使用压力约3Kg

④印刷速度：根据电路板的结构，钢板的厚度及印刷机的印刷能力.

⑤摸板材料：不锈钢，黄铜或者镀镍板.

（5）包装：

单位：PCS（1000克/瓶）封装：1000克/瓶包装（含瓶的重量）：10瓶/箱环保塑质

（6）成品批号定义：

每批锡膏批号以生产日期为准.

（7）旧锡膏的回收

开盖后的锡膏建议在12小时之内用完，如需保存，请用干净的空瓶子来装，然后在密封放回冷柜保存，回收的锡膏应与3/4的新锡膏混合使用.

「B2meのご提案」

メニュー

はんだペースト63はんだペースト鉛はんだペースト/はんだペーストsn 63/pb 37 1000グラム/瓶
