3インチ二層4層76mm鋼線編組ゴム管高圧炭素鋼フランジ押えゴム管鋼線ホース

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

産地景県

品名ワイヤーホース

材質 NBR

貨物番号 2021781651

用途石油送水鉱床

ブランド Xl

仕様 50

メーカー (産地) 景県

銘柄 781652

同店舗商品関連商品

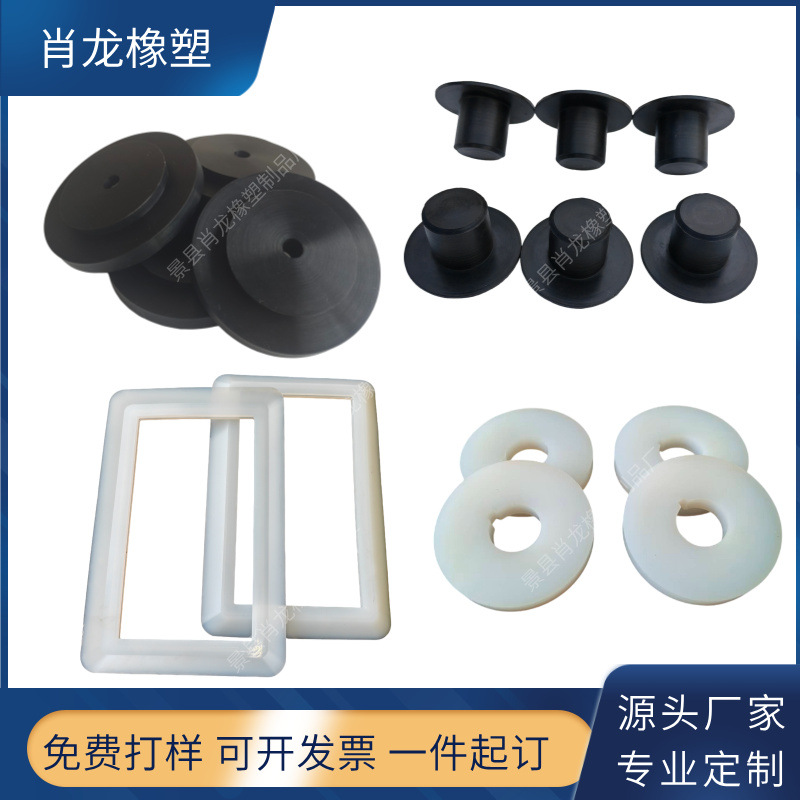

異形シリカゲル製品シリカゲル緩衝パッキンシリカゲルダンパースリーブ耐温異型シリカゲル部品

￥13

異形シリカゲル製品非標準シリカゲル部品カスタムシリカゲル部品加工フッ素シリカゲル密封製品

￥44

シリコン製インフレータブルエアバッグ一体成型ゴム製エアバッグシリコン製インフレータブルシールリング特殊形状シリコン製エアバッグ

￥1,760

カスタマイズされたシリコンマッサージヘッドマッサージャー、シリコンヘッドをサポート、カスタム加工されたラウンドシリコンヘッド、非標準シリコンプラグ

￥18

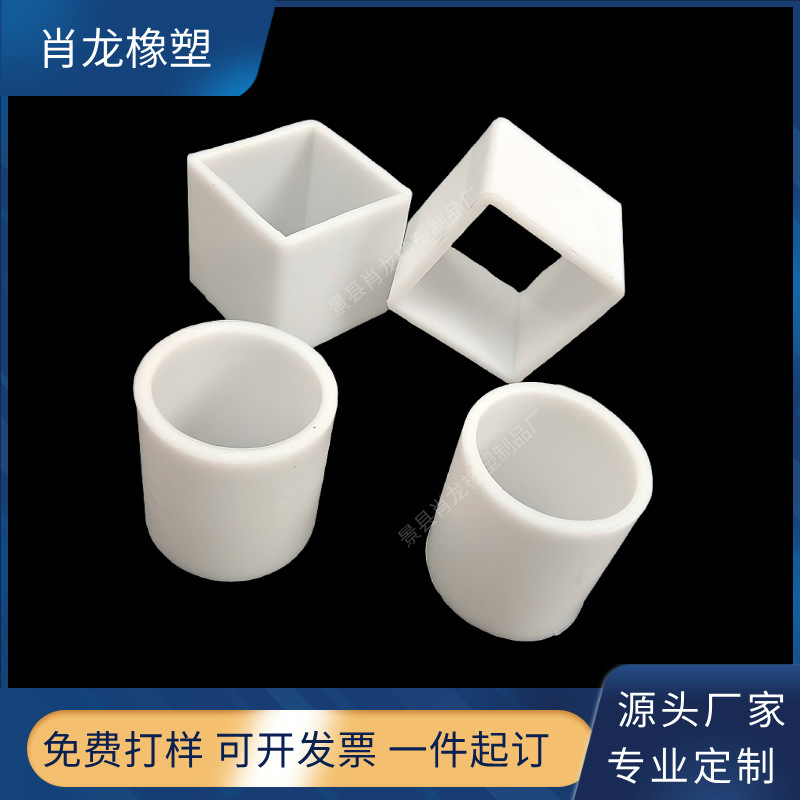

シリコーン特殊形状シール非標準シリコーン防水シールスリーブ加工特殊形状シリコーン製品シリコーン滑り止めスリーブ

￥44

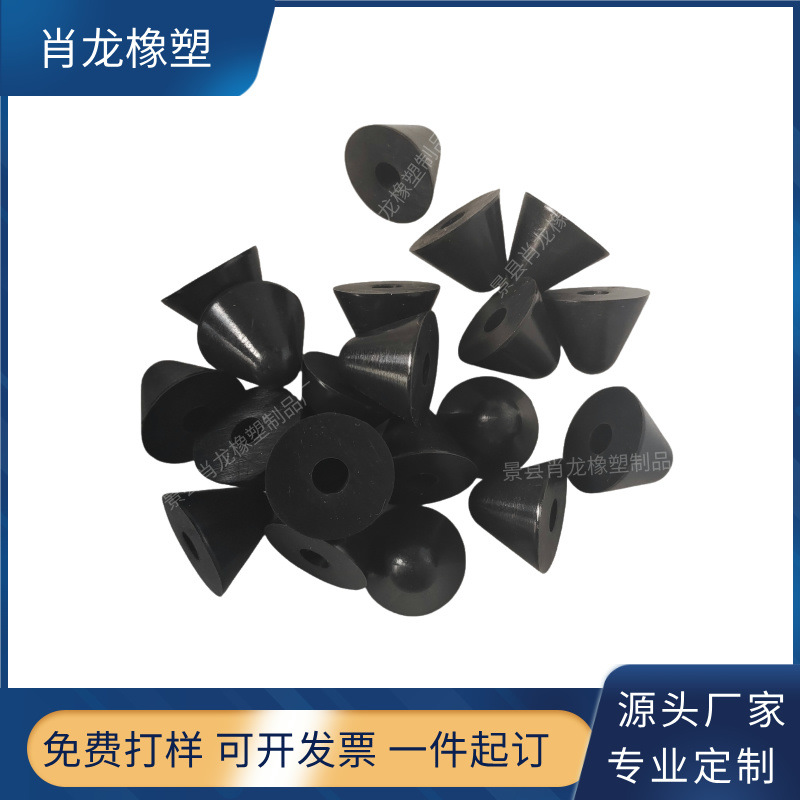

カスタムゴム製品epdmゴム保護カバーアンチエイジングゴムダンパー加工機械ゴム異形品

￥110

図面に従ってカスタマイズされた耐油性および耐熱性ゴム部品、耐食性ゴムスリーブ、EPDMゴムスリーブ、カスタマイズされたゴム製衝撃吸収パッド

￥44

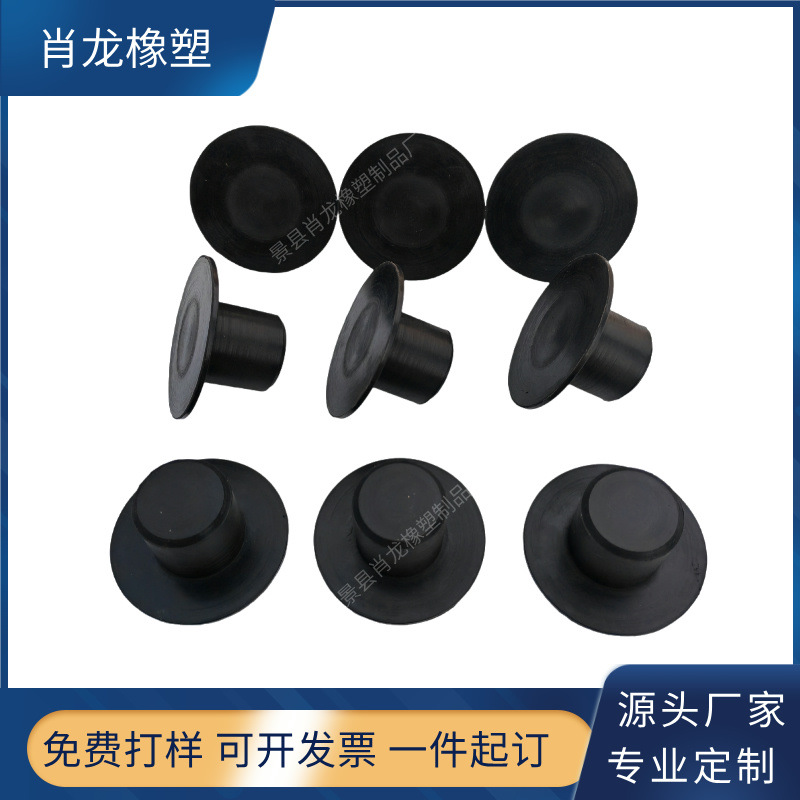

カスタマイズされたシリコンキャップ、耐熱スプレー、防塵シールシリコンプラグ、非標準ゴム防水カバー、シリコンゴム防水カバー

￥18

黒色大型ゴム板滑り止め耐摩耗性ゴム板衝撃緩衝ゴムパッキン

￥2,200

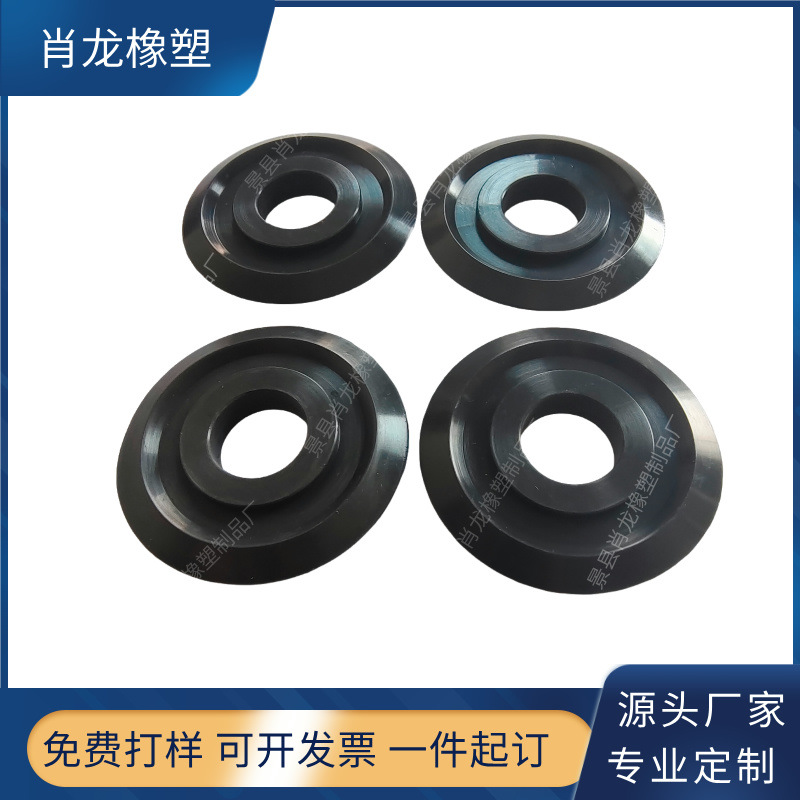

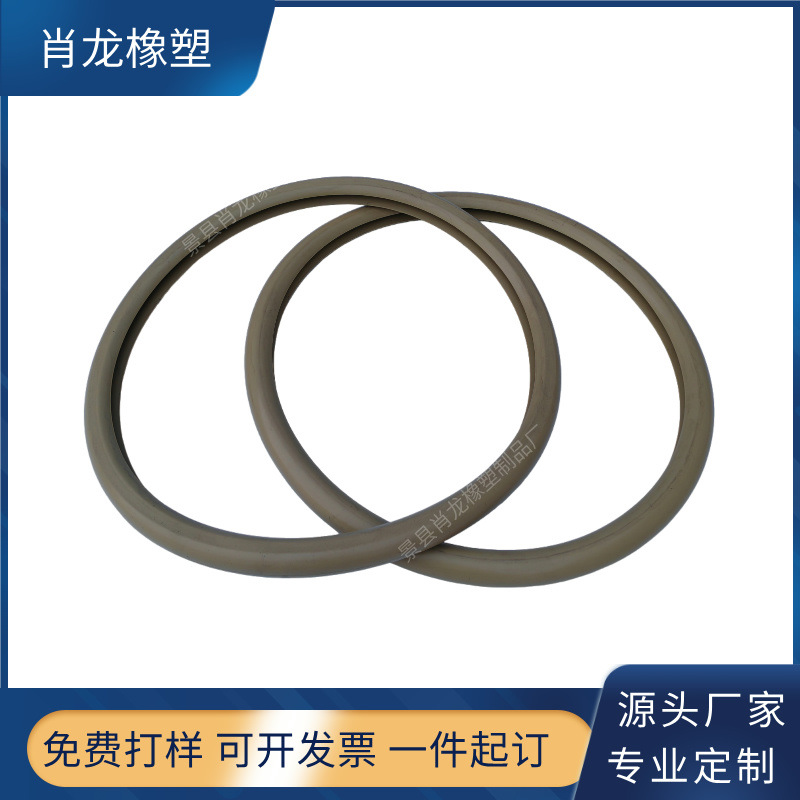

非標準シリコンリング低温耐性シリコン製品大径シリコンゴムガスケット高温耐性シリコンシール

￥66

もっと調べます

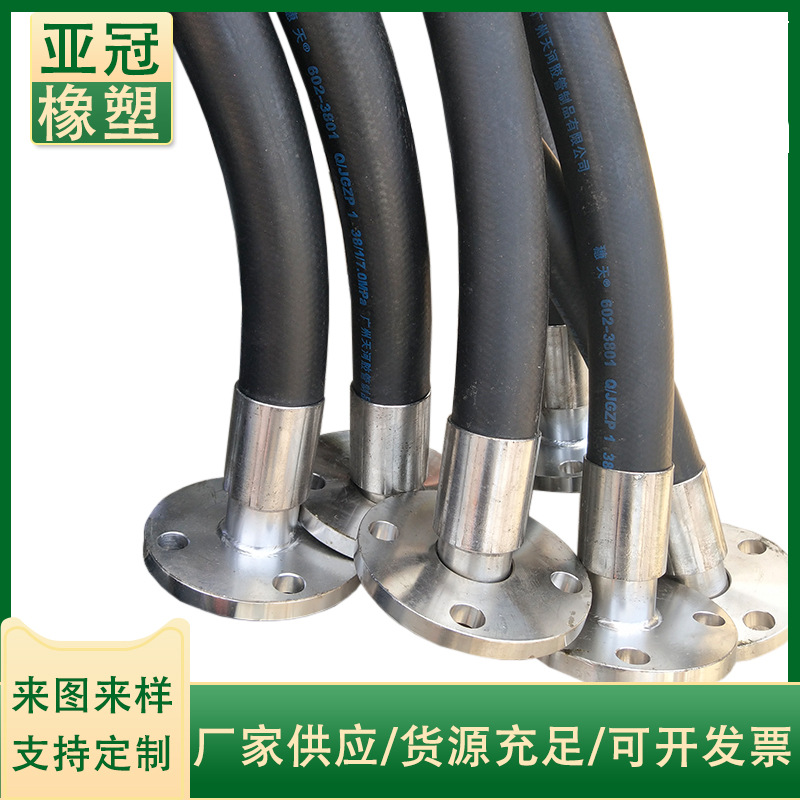

光沢のあるゴム管、高圧オイルパイプ、黒色ゴム管、EPDMゴムホース、天河ゴムホース、高圧耐摩耗性を供給

￥132

製品詳細

轮播1
轮播2
首页_03

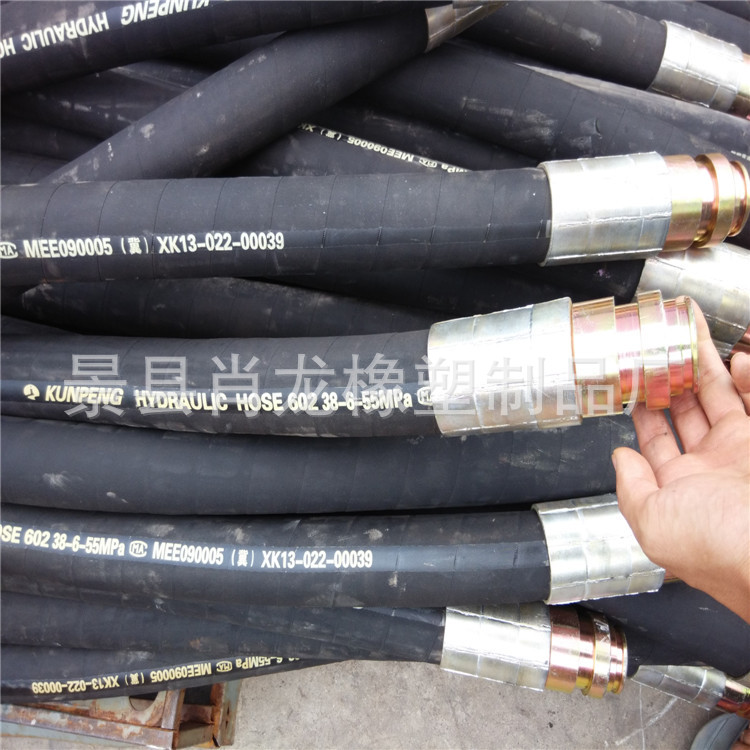

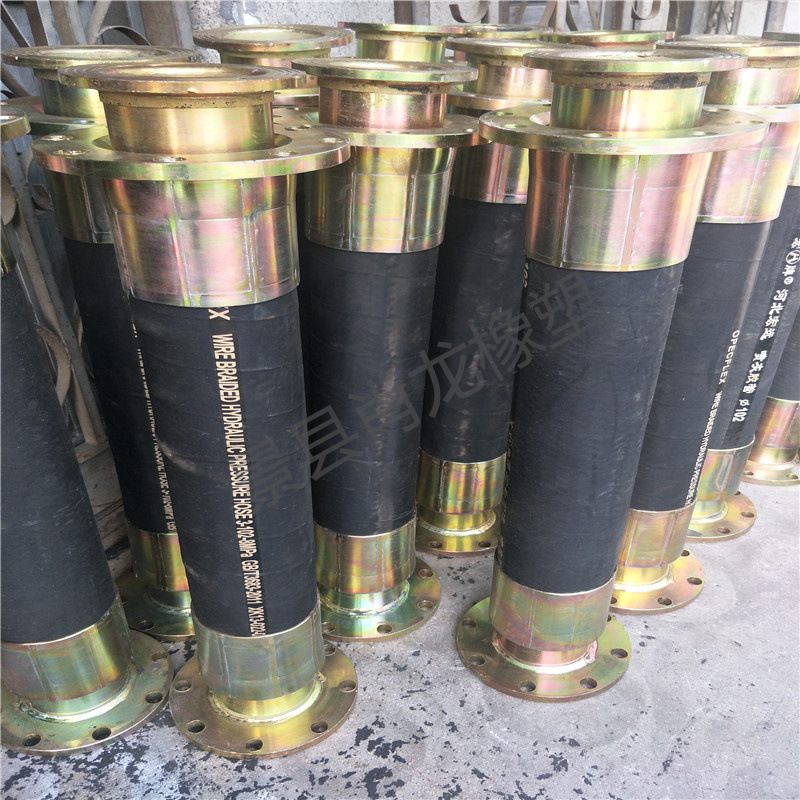

高压钢丝编织胶管：

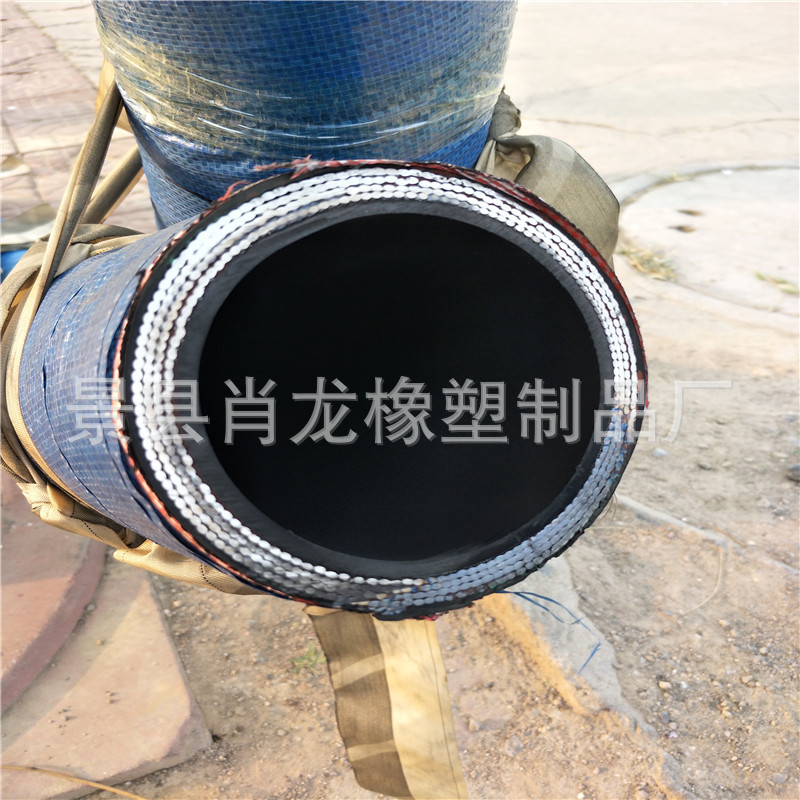

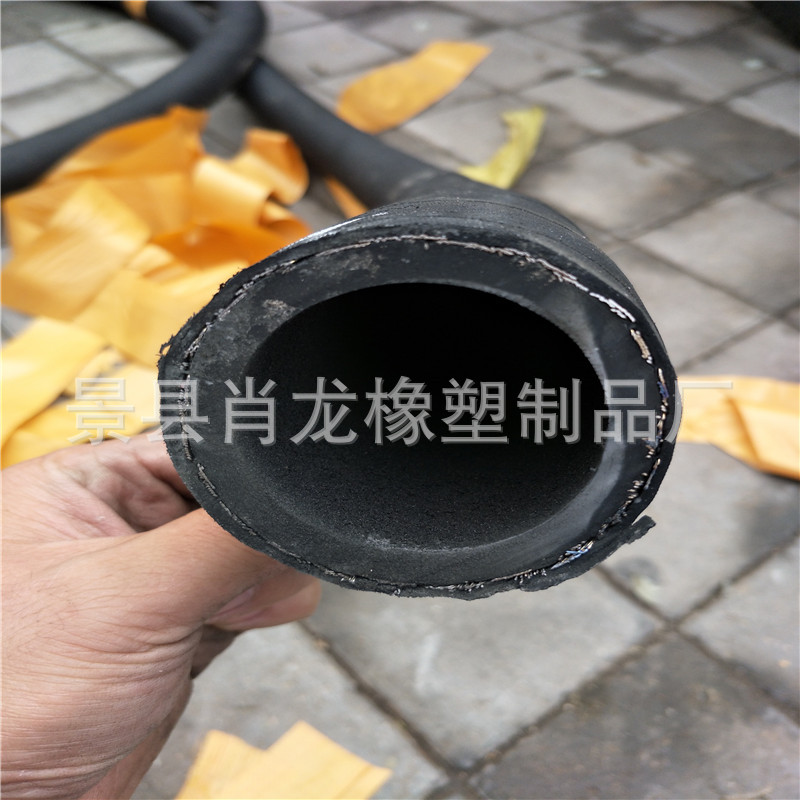

一、产品结构: 钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织层、及合成橡胶外胶层组成。

二、产品用途：钢丝液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）（如油水、水）、气体等和液体传动用。

三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，

四、产品特点： 1.胶管选用合成橡胶配合制成，具有耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有的耐曲绕性。 5.钢丝编织胶管长度大，可连达几十米甚至百米以上。

五、钢丝编织液压胶管技术性能指标:

单层钢丝编织胶管技术参数

软管规格	内径	钢丝层直径	外径	工作压力		试验压力		爆破压力		弯曲半径	参考重量
软管规格	内径	钢丝层直径	外径	MPA	Psi	Mpa	Psi	MPa	Psi	弯曲半径	参考重量
1-5-21	4.5-5.5	9.5±0.6	14±0.8	21	3043	31.5	4564	63	9129	90	0.25
1-6-20	5.5-6.5	11.7±0.6	16±0.8	20	2898	30	4347	60	8694	100	0.34
1-8-17.5	7.5-8.5	13.7±0.6	18±0.8	17.5	2536	26.25	3804	52.5	7607	115	0.41
1-10-16	10±0.5	15.7±0.6	20±0.8	16	2318	24	3478	48	6955	130	0.47
1-13-14	13±0.5	19.7±0.6	24±1.0	14	2028	21	3043	42	6086	180	0.70
1-16-12	16±0.5	22.7±0.8	27±1.0	12	1739	18	2608	36	5216	205	0.84
1-19-10	19±0.5	25.7±0.8	30±1.0	10	1449	15	2174	30	4347	240	0.95
1-22-9	22±0.5	28.7±0.8	33±1.0	9	1304	13.5	1956	27	3912	280	1.09
1-25-8	25±0.5	32.2±0.8	37±1.0	8	1159	12	1739	24	3478	300	1.38
1-32-6	32±0.5	39.2±0.8	44±1.2	6	869	9	1304	18	2608	420	1.80
1-38-5	38±0.7	45.2±0.8	50±1.2	5	725	7.5	1087	15	2174	500	1.38
1-51-4	51±1.0	58.2±0.8	63±1.5	4	579	6	8694	12	1739	630	1.80
1-64-2.5	64±1.0	71±0.8	75±1.5	2.5	362	3.75	543	7.5	1087	770	4.00
1-76-1.5	76±1.0	84±0.8	88±1.5	1.5	217	2.25	326	4.5	652	930	5.50
1-89-1	89±1.0	99±0.8	103±1.5	1	144.9	1.5	217	3	435	1100	7.60
1-102-1	102±1.0	111±0.8	115±1.5	0.8	116	1.2	174	2.4	348	1250	9.00

双层钢丝编织胶管技术参数

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力 Mpa		试验压力 Mpa		爆破压力 Mpa		弯曲半径 mm	参考重量 Kg/m
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPA	Psi	Mpa	Psi	MPa	Psi	弯曲半径 mm	参考重量 Kg/m
2-5-60	5±0.5	11.2±0.6	15±0.8	60	8694	90	13041	150	21735	90	0.40
2-6-60	6±0.5	13.5±0.6	18±0.8	60	8694	90	13041	150	21735	100	0.45
2-8-50	8±0.5	15.5±0.6	20±0.8	50	7245	75	10868	125	18113	115	0.62
2-10-40	10±0.5	17.5±0.6	22±0.8	40	5796	60	8694	100	14490	130	0.71
2-10-53	10±0.5	16.5±0.6	24±0.8	53	7680	79.5	11520	132	19127	130	0.71
2-13-30	13±0.5	21.5±0.8	26±1.0	30	4347	45	6521	90	13041	180	0.93
2-16-21	16±0.5	24.5±0.8	29±1.0	21	3043	31.5	4564	63	9129	205	1.00
2-16-34	16±0.5	24.5±0.8	30±1.0	34	4926	51	7390	85	12317	205	1.23
2-19-18	19±0.5	27.5±0.8	32±1.0	18	2608	27	3912	54	7825	240	1.23
2-19-34	19±0.5	27.5±0.8	32±1.0	34	4926	51	7390	85	12317	240	1.38
2-22-16	22±0.5	30.5±0.8	35±1.0	16	2318	24	3478	48	6955	280	1.54
2-25-14	25±0.5	34±0.8	39±1.0	14	2029	21	3043	42	6086	300	1.54
2-32-11	32±0.5	41±0.8	40±1.2	11	1594	16.5	2391	33	4782	420	1.82
2-38-10	38±0.7	47±0.8	52±1.2	10	1449	15	2174	30	4347	500	2.44
2-51-8	51±1	60±0.8	65±1.5	8	1159	12	1789	24	3478	630	3.18
2-64-5	64±1	74±1	79±1.5	5	725	7.5	1087	15	2174	790	3.74
2-76-4	76±1	86±1	92±1.5	4	580	6	895	12	1789	920	4.77
2-89-3	89±1	99±1	106±1.5	3.5	507	5.25	761	10.5	1521	1060	5.73
2-102-3	102±1	112±1	118±1.5	3	435	4.5	652	9	1304	1200	6.16
2-127-2	127±1	137±1	143±1.5	2	290	3	448	6	869	1450	7.32

三层钢丝编织胶管技术参数

软管规格	内径 mm	钢丝层直径 mm	外径 mm	工作压力 Mpa		试验压力 Mpa		爆破压力 Mpa		弯曲半径 mm	参考重量 Kg/m
软管规格	内径 mm	钢丝层直径 mm	外径 mm	MPA	Psi	Mpa	Psi	MPa	Psi	弯曲半径 mm	参考重量 Kg/m
3-5-72	5±0.5	13.2±0.6	17±0.8	72	10433	108	15649	180	26082	120	0.50
3-6-68	6±0.5	15.0±0.6	19±1.0	68	9853	102	14780	170	24633	140	0.56
3-8-54	8±0.5	17.5±0.6	22±1.0	54	7825	81	11737	120	17388	160	0.83
3-10-44	10±0.5	19.5±0.6	24±1.0	44	6376	66	9563	110	15939	180	0.95
3-13-32	13±0.5	23.5±0.8	28±1.2	32	4637	48	6955	96	13910	240	1.22
3-16-23	16±0.5	26.5±0.8	31±1.2	23	3333	34.5	4999	69	9998	300	1.30
3-19-20	19±0.5	29.5±0.8	34±1.2	20	2898	30	4347	60	8694	330	1.62
3-22-18	22±0.5	32.5±0.8	31±1.2	18	2608	27	3912	54	7825	380	1.81
3-25-16	25±0.5	36.0±0.8	41±1.0	16	2318	24	3478	48	6955	400	1.99
3-32-13	32±0.5	43.0±0.8	48±1.2	13	1884	19.5	2826	39	5651	450	2.46
3-38-12	38±0.7	49.0±0.8	54±1.5	12	1789	18	2608	36	5216	500	3.08
3-51-10	51±1	62.0±0.8	67±1.5	10	1449	15	2174	30	4347	630	3.96
3-64-6	64±1	75.0±0.8	80±1.5	6	895	9	1304	18	2608	790	4.72
3-76-5	76±1	88±0.8	92±1.5	5	725	7.5	1087	15	2174	960	5.69
3-89-4	89±1	101.0±0.8	107±1.5	4	580	6	895	12	1789	1100	6.8
3-102-4	102±1	114.0±0.8	120±1.5	3.5	507	5.25	761	10.5	1521	1280	7.34
3-127-3	127±1	139±1	145±1.5	3	435	4.5	652	9	1304	1560	8.45

退换货补充说明

由于产品（定制场频，以实物为准）经过切割、加工后会影响二次销售。如果没有质量问题我们是不支持退货的，谢谢大家配合。

如有任何问题，请跟我们售后客服联系，我们会及时给出合理的处理方案。
