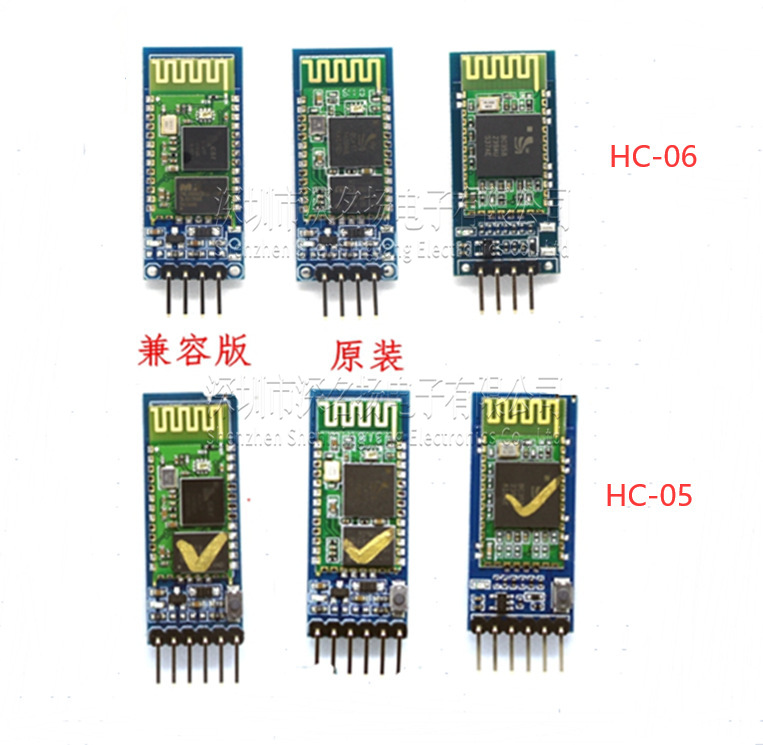

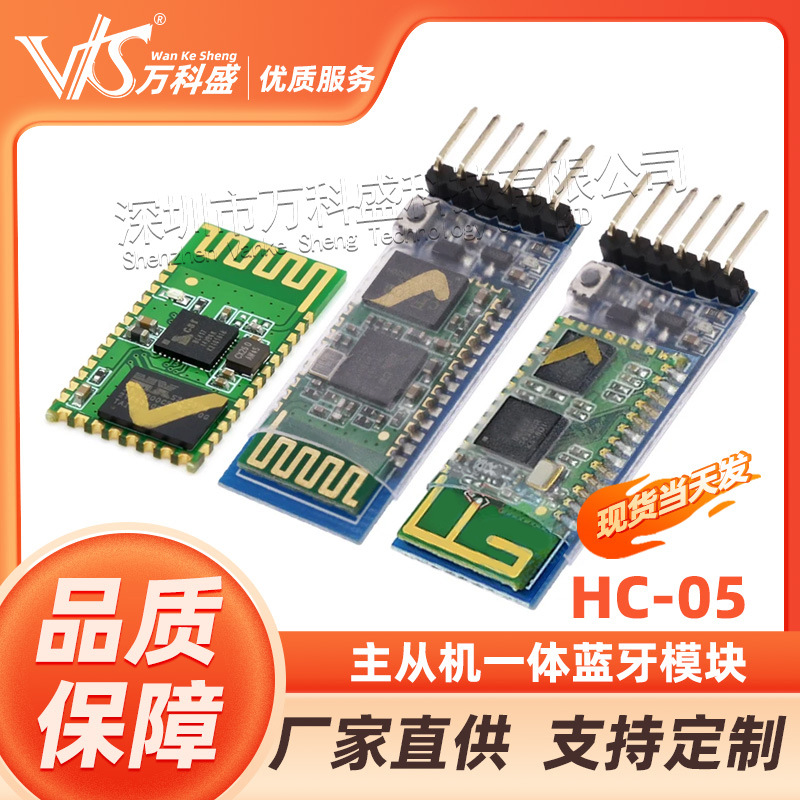

ボトムHC-05付き/06マスタスレーブ一体bluetoothモジュール無線シリアル伝送通信互換ウノr3

温馨提示:请勿将电源接到信号脚上,会直接烧坏模块!输入电压禁止超过7V!

工厂直销，套热缩管防静电更安全

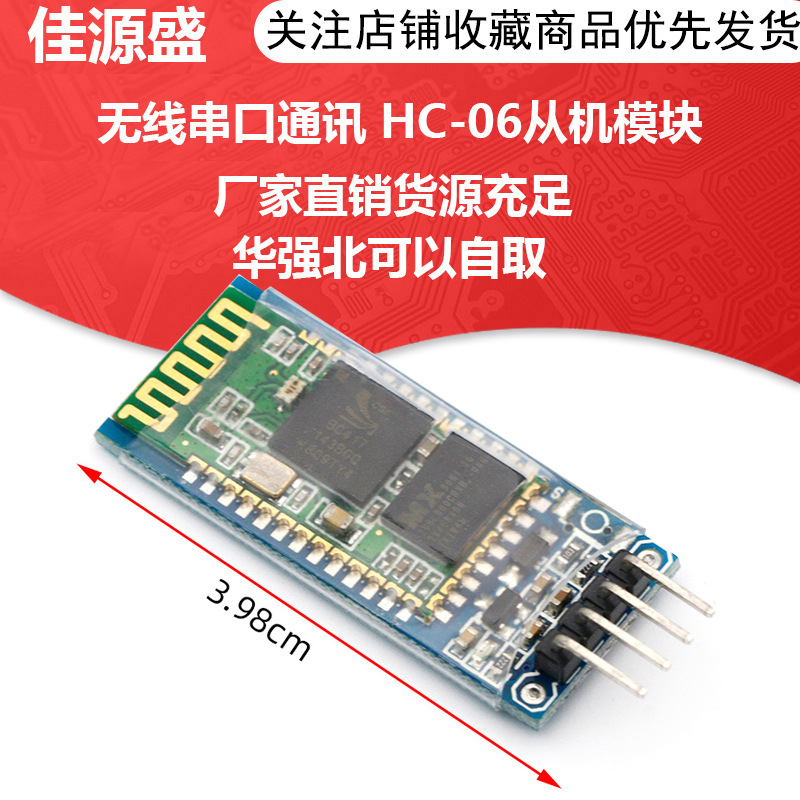

不含排针尺寸：17mm*39mm

请仔细看描述，描述中包含：

1、模块的基本常识与注意事项

2、模块与电脑连接的详细步骤

3、相关资料下载的链接,请自行下载:http://pan.baidu.com/s/1pJv2e8N

软件下载：http://pan.baidu.com/s/1qWoa0R6

购买该产品可以得到：

1、模块一块

2、安卓和wm的串口调试软件（自行下载:http://pan.baidu.com/s/1pJv2e8N ）

以下资料不提供，请不要以“毕业设计需要”等各种理由索取，不同意请勿购买：
1、纸质说明书和光盘
2、原始设计文件，包括但不限于SCH文件、PCB文件
3、各种单片机端的测试程序
4、其他智能设备（如PDA、PSP、各种品牌手机等）的串口程序
5、除上面已说明可以提供的资料外的其他资料

注意！！！请勿将电源接到信号脚上，会直接烧坏！

以下情况不属产品质量问题，均为接线错误导致，不保修不退换：
1、自收自发测试成功后，使用中造成TXD或RXD跟地短路的
2、对无电源防反接的模块接反电源导致损坏的

1.1小常识（非常重要）：
TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！
自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。

1.2电平逻辑：
TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑
RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的

1.3产品特性：

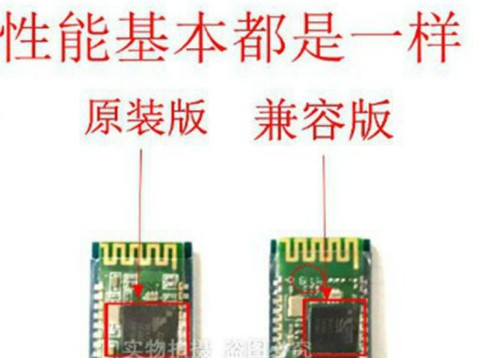

1、核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高
2、led指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT模式，双闪表示蓝牙已连接并打开了端口
3、底板设置防反接二极管，带3.3V LDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！
4、接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！
5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证
6、配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。
7、可以通过拉高34脚进入AT命令模式设置参数和查询信息

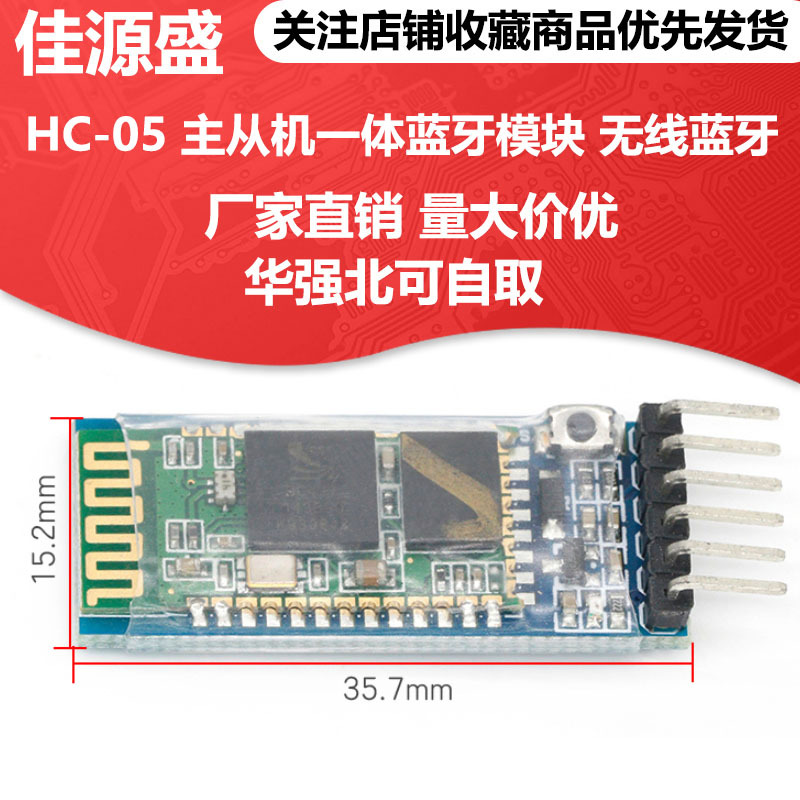

8、体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。并套透明热缩管，防尘美观，且有一定的防静电能力。
9、可通过AT命令切换为主机或者从机模式，可通过AT命令连接指定设备
10、支持从4800bps~1382400bps间的标准波特率

1.4产品用途：
配对后只需要当成固定波特率的串口一样使用即可，因此只要是以“固定波特率，8位数据位，无奇偶校验”通信格式的串口设备都可以直接取代原来的有线串口而不需要修改程序。如数据采集、智能车、串口打印机、户外点阵条屏控制等。
与电脑配对使用：适合电脑跟设备间通过蓝牙串口通信，使用方法与串口一样
与手机配对使用：适合手机跟设备间通过蓝牙串口通信，使用方法与串口一样
与蓝牙主机配对使用：适合两个设备直接通过蓝牙串口通信，如单片机与单片机之间，有线串口跟单片机间等，使用方法与串口一样

变通使用：
波特率变换，因为接收端和发送端可以选择各自的波特率，在数据量小的时候可以作为波特率变换的设备使用。

2.1 蓝牙模块如何与电脑连接（从模式有效）
   以下以跟带蓝牙的电脑配对使用为例：
首先给蓝牙透传模块上电，此时led闪烁，打开“我的bluetooth位置”，点击“搜索位于有效范围内的设备”，


系统将搜索蓝牙设备，默认设备名称“linvor”（如修改过名称则为修改后的名称，如“jiayuanelectron”），双击或者点击右键选择“添加蓝牙设备”，

输入配对密码（默认为“1234”），

点击“下一步”，如果密码正确，则电脑与透传模块将建立起连接，如果以前没有安装过蓝牙串口设备，则系统将自动安装驱动并生成虚拟串口

点击配置，选择合适的COM口，

我这里只能选择com5，该端口即为连接后电脑端操作的串口，比如我这里是com5，打开这个端口的时候蓝牙模块的LED会由快闪变为双闪，这时只需要把蓝牙模块当成是电脑的固定波特率的串口一样使用即可，只不过它是无线的。

HC-05蓝牙模块AT指令测试指导

一、需要设备准备：

①HC05蓝牙模块一个

②USB转TTL模块一个

③杜邦线4根

二、接线

注意：蓝牙模块的VCC只能接5V，不能接3.3V！

三、测试

先按住HC05蓝牙模块上面的按键，再给蓝牙模块通电。蓝牙模块上面的LED进入慢闪模式(约1秒钟闪烁一次)，即可进行AT命令测试

AT命令格式为：波特率38400,8个数据位，1个停止位，无校验。每条指令输入完成后，必须按一下回车键再发送！

例如：输入AT，按一下回车键发送，蓝牙模块会返回OK

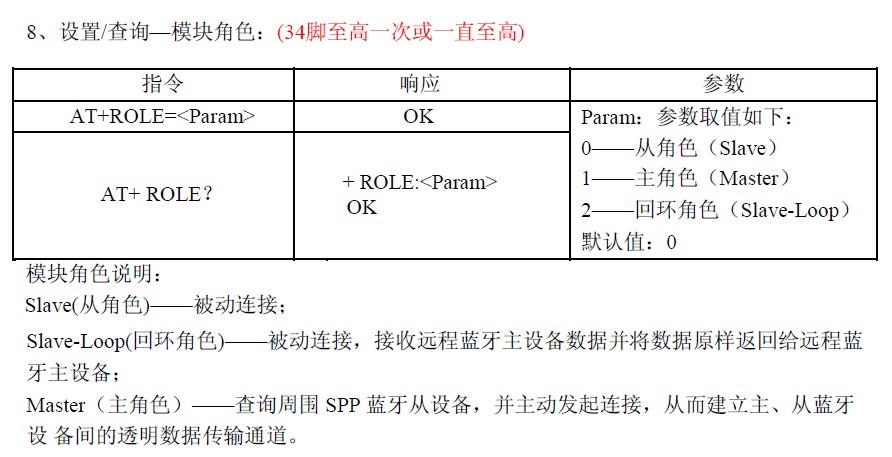

①如何修改蓝牙模块为主机模式：

输入AT+ROLE=1之后按一下回车键发送，蓝牙返回OK，表示修改成功！断电之后再上电，蓝牙模块为主机模式，自动搜索周围从机

输入AT+ROLE=0，则修改为从机模式。(注：默认为从机模式，无需修改)

②如何修改蓝牙模块名称：

输入AT+NAME=Beijin之后按一下回车键发送，蓝牙返回OK，表示蓝牙名字修改为Beijin

③如何修改蓝牙模块配对密码：

输入AT+PSWD=2222之后按一下回车键发送，蓝牙返回OK，表示蓝牙配对密码修改为2222

④如何修改通信波特率(注：AT模式波特率为38400，正常通信时波特率为9600)：

输入AT+UART=115200，1，2之后按一下回车键发送，蓝牙返回OK，表示蓝牙通信波特率修改为115200,2个停止位，Even校验(注：默认通信参数为9600,0,0)

温馨提示：

1.供电电压必须为5V，不能为3.3V

2.请勿将电源线引脚接到数据线上，接线之前请仔细确认好

3.LED必须进入慢闪模式后方可进行AT指令测试

4.每条AT指令输入完成后，都必须按一下回车键才可发送

5.如果不能返回OK，请交换一下RXD和TXD

6.请勿撕掉热缩管或者自行焊接，否则视为放弃保修及退换货服务

7.不可用UNO上面的RXD与TXD连接蓝牙模块进行AT指令测试
