陶磁器の棋盤の標識板のガラスの棋盤の標識板の機械の視覚の陶磁器の標識板

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

産地東莞

輸入ですかいいえ

注文番号 HBM03-TXF-5

加工カスタムはい

貨物番号 HBM03-TXF-5

ブランド宏誠光学

型番 HBM03-TXF-5

解像度 1

ストロークを測定する HBM03-TXF-5

拡大倍率 HBM03-TXF-5

操作方法測定レンズの歪み

測定精度 0.001mm

外形寸法 (長さ * 幅 * 高さ) 63*63*5

同店舗商品関連商品

中古平ミルシリコンサファイア研磨両面研磨両面研磨高精度全自動

￥3,520,000

フォトマスクを作る小さなサイズのホモジナイズクロム版材料126.6 ± 0.2*126.6 ± 0.2mm

￥11,000

中古日本日500MMコーティング機を3台譲渡して実験真空コーティング機を作った

￥1,100,000

低価格卸売中古日本 JGS1 石英ガラスガラスマスクプレート高平面度石英材料

￥110,000

中古ガラスマスク基板石英材料 800*960*10 1450*850*10 スポット供給/リサイクル

￥110,000

石英ガラスマスクプレートクォーツマスク高純度合成石英ガラスを基板に

￥110,000

中古16b平面研削盤、両面研磨機、セラミック、金属、石英に適した薄化機

￥528,000

国家二等検定要求に適合したガラス線紋尺国標尺国家二等検定尺源メーカー

￥44,000

二等ガラス線紋尺標準ガラス尺検定証明書100MM 200MM 300MM 400M

￥44,000

中古平研磨機日本創技16b両面研磨機両面研磨機は調整保証を含みます。

￥3,520,000

もっと調べます

製品詳細

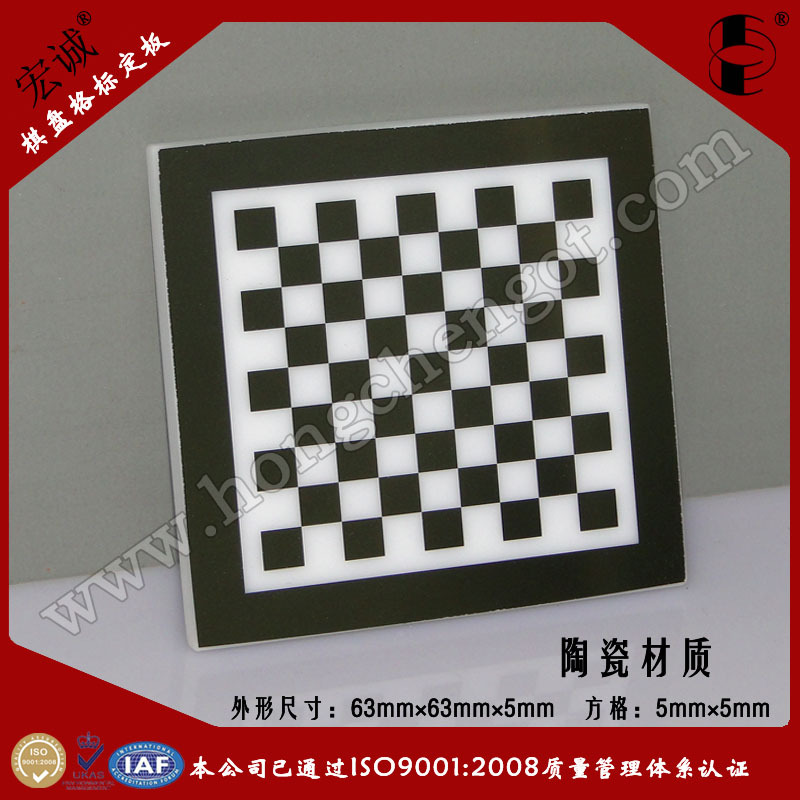

名称：机器视觉陶瓷标定板63mm*63mm

产品编号：HBM03-TXF-5

产品规格：63mm*63mm*5mm

图形精度：2μm

本产品介绍：

产品名称

产品型号

外形尺寸

（mm）

图形尺寸

（mm）

方格大小

（mm）

图形精度

（μm）

机器视觉陶瓷标定板

HBM03-TXF-5

63*63*5

45*45

5*5

应用领域

宏诚光学玻璃系列标定板和陶瓷系列标定板是专为高校实验、研究单位项目研发和机器视觉集成商产品标定等等客户群体使用的常用标定工具，能够方便获得相机的标定数据。

201406071051237253

201406071051385906

201406071055156510

常见问题解答（FAQ）：

1、什么是标定板？

标定板（Calibration Target）在机器视觉、图像测量、摄影测量、三维重建等应用中，为视觉机器校正镜头畸变；确定物理尺寸和像素间的换算关系；以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，需要建立相机成像的几何模型。通过相机拍摄带有固定间距图案阵列平板、经过标定算法的计算，可以得出相机的几何模型，从而得到高精度的测量和重建结果。而带有固定间距图案阵列的平板就是标定板（标定目标 Calibration Target）。

2、标定板的材质有哪些？

标定板的材质通常有两种：

（1）、苏打玻璃

玻璃基底的标定板广泛应用于透射式视觉测量系统，具有热膨胀系数小、精度高、硬度较大、防腐蚀性好等特点。

（2）、陶瓷材质

陶瓷标定板采用陶瓷基底的标准板具有热膨胀系数小、强度高、硬度高、耐磨性好、热传导率低、防酸碱性好等特点，且其良好的表面漫反射处理，解决了在应用过程中，前置光源情况下玻璃材质标定板反光的难题，可更好地识别标定板图案细节信息从而达到更高的标定精度和测量精度。

3、标定板的类型有哪些？

常见标定板种类有：国际棋盘格标定板，实心圆阵列标定板，网格标定板，陶瓷标定板等等。其他的标定板可以按照要求来进行定制。

4、常见的标定板规格有哪些？

——圆点标定板常见规格如下：

外形尺寸（mm）	圆点直径(mm)	外形尺寸(mm)	圆点直径(mm)
玻璃标定板
63ⅹ63	3.5	63ⅹ63	2
63ⅹ63	3	63ⅹ63	4
100ⅹ100	2	100ⅹ100	3
100ⅹ100	4	100ⅹ100	5
125ⅹ125	3	125ⅹ125	5
138ⅹ138	6	275ⅹ225	3（4个Φ7）
300ⅹ300	3
最大尺寸：600mm×800mm 其他特殊规格可按客户要求订做
陶瓷标定板
50ⅹ50		63ⅹ63
100ⅹ100		200ⅹ200
300ⅹ300

——棋盘格标定板常见规格如下：

外形尺寸（mm）	方格尺寸 (mm)	外形尺寸（mm）	方格尺寸 (mm)
玻璃标定板
63ⅹ63	1ⅹ1	63ⅹ63	2ⅹ2
63ⅹ63	3ⅹ3	63ⅹ63	4ⅹ4
63ⅹ63	5ⅹ5
100ⅹ100	4ⅹ4	100ⅹ100	5ⅹ5
100ⅹ100	6ⅹ6	125ⅹ125	3ⅹ3
125ⅹ125	5ⅹ5	200ⅹ200	3ⅹ3
200ⅹ200	5ⅹ5	206ⅹ206	3ⅹ3
300ⅹ300	3ⅹ3	300ⅹ300	5ⅹ5
300ⅹ300	20ⅹ20	351ⅹ351	1.35ⅹ1.35

最大尺寸：600mm×800mm 其他特殊规格可按客户要求订做
陶瓷标定板
63ⅹ63		100ⅹ100
125ⅹ125		200ⅹ200
300ⅹ300

5、如果以上不能帮助您解决难题，您还可以通过网站上面的服务热线咨询我们。
