Z9-170*225型テンションスリーブ、テンションスリーブ、軸キー不要、エキスパンションスリーブ、メーカー供給

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

属性

ブランド銘揚

材質 C45

規格型番 100*145,110*155,120*165,130*180,140*190,150*200,160*210,170*225,180*235,190*250,200*260,220*285,240*305,260*325,280*355,300*375,320*405,340*425,360*455,380*475,400*495,420*515

重量 11.0

仕様・寸法 170*225*84

型番 Z9

同店舗商品関連商品

Z9-170*225型テンションスリーブ、テンションスリーブ、軸キー不要、エキスパンションスリーブ、メーカー供給

￥2,990

現物供給膨張カバーZ2-200 * 260*46膨張締付カバーロックリング無軸キー動力ロック

￥1,955

Z 4型膨張カバー膨張カバーキーレス軸受カバー膨張カバーカスタムメーカー直供現物卸売り

￥2,875

JS蛇形スプリングカップリングカバーカバーカバーカバーカバーカバーカバーカバーカバーカバーカバーカバーカバー

￥331,200

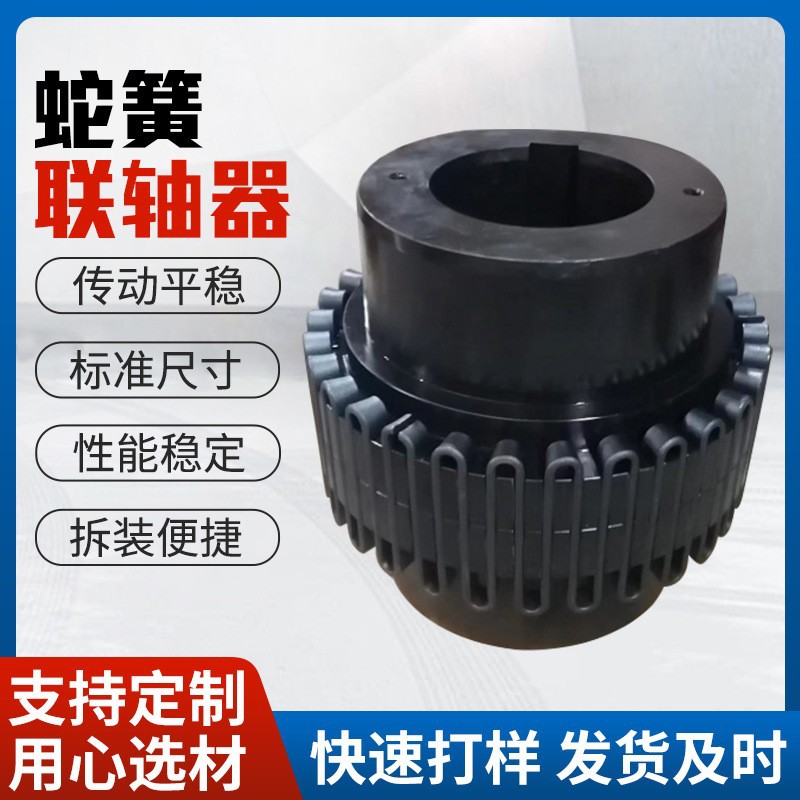

蛇型スプリングカップリング6180カバー付き大トルク蛇形ばねブレーキホイール連結器蛇ばねカップリング

￥184,000

代精基カップリング蛇バネ/1210蛇バネ/6200蛇バネ/6210カップリング蛇バネ

￥96,600

メーカーは美標精密蛇バネカップリングカバー付きカップリング6200t10蛇形バネカップリングを供給しています。

￥34,500

ソースメーカーはZ7B-620 * 1020大規格のロック盤の型番がそろっている

￥6,900

ソースメーカーはSP2-660 * 1070ロック盤の型番がそろっている価格が特恵されている

￥690,000

メーカーはZ2-380*475*84拡張スリーブ、拡張接続スリーブ、シャフトフリーキー、1年間の保証、大量購入割引を供給しています。

￥14,950

もっと調べます

製品詳細

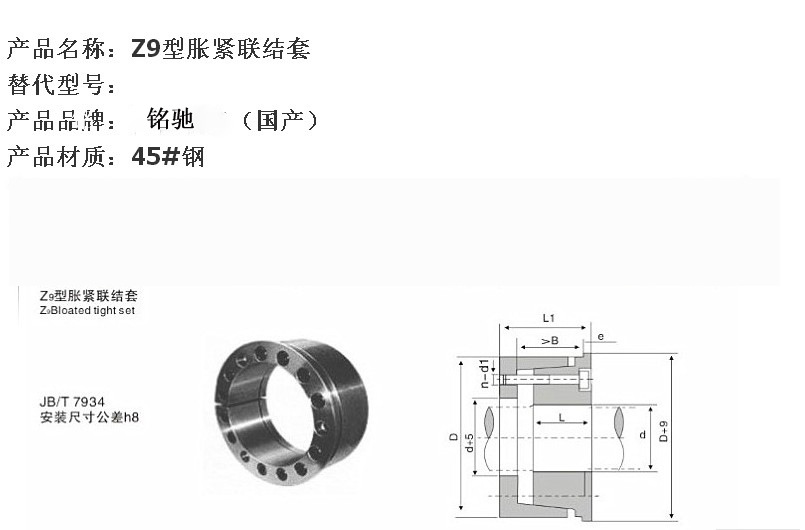

Z9ltu

特性
Z9型胀紧套常用于带式输送机驱动滚筒体的联结。

Z9型胀紧联结套的基本尺寸参数：
(JB/T 7934-1999)

基本尺寸(mm)						额定负荷		单位面积接触压强		拧紧力矩 Ma (N.M)	质量（kg）
d	D	L1	n	B	L	扭矩MtkN.m Mt(Pax=0)	轴向力Ft kN Pax(Mt=0)	轴PwN/mm2	壳PnN/mm2	拧紧力矩 Ma (N.M)	质量（kg）
100	145	75	5	65	54	9600	192	102	78	145	4．7
110	155	75	5	65	54	10500	197	93	73	145	5．1
120	165	75	5	65	63	13000	216	96	78	145	5．5
130	180	84	6	72	63	17800	287	100	81	145	7．5
140	190	84	6	72	63	20200	287	94	73	145	7．9
150	200	84	6	72	63	21600	287	88	77	145	8．4
160	210	84	6	72	63	28800	360	101	86	145	8．9
170	225	84	6	72	63	32600	383	101	82	145	10．5
180	235	84	6	72	63	38800	431	108	92	145	11
190	250	94	6	81	69	46800	493	106	87	230	14．3
200	260	94	6	81	69	52800	526	100	84	230	15
220	285	94	6	81	69	70000	640	119	100	355	17．8
240	305	112	7	98	86	88000	731	96	80	355	23．2
260	325	112	7	98	86	107000	822	103	85	355	24．8
280	355	120	7	106	94	128000	916	96	78	355	33
300	375	120	7	106	94	151000	1000	99	81	355	36
320	405	142	8	125	109	206000	1280	101	84	690	52
340	425	142	8	125	109	242000	1420	106	89	690	54
360	455	159	8	140	120	319000	1770	113	94	930	72
380	475	159	8	140	120	337000	1770	109	90	930	75
400	495	159	8	140	120	355000	1770	101	87	930	78
420	515	159	8	140	120	410000	1950	110	92	930	82

注：Z9型胀紧联结套螺钉的机械性能等级为12.9级

一、使用须知
1、使用前请详细阅读本说明；
2、确认现品是否与配置机械的型号一致；
3、胀紧连接套的组件部分绝不能使用含钼或硅添加剂；
4、本品指定使用性能等级为1 2. 9级螺栓，切匆用其他螺栓代替；
5、本品无中心定位功能，如须此功能，请在轮毂上自行设计；
6、安装胀紧连接套过程，请勿强行敲打；
7、轴和轮毂的选用公差为h8/H8；

二、安装方法
1、先将胀紧连接套表面和被连接件的结合面擦拭干净，均匀涂上一层薄润滑油(不应含二硫化钼或硅添加剂)。
2、把被联接件推入移到轴上，使达到设计规定的位置。将拧松螺栓的胀紧连接套平滑的装入联结空处，要防止被连接件的倾斜，然后用手将螺栓拧紧。
3、胀紧连接套螺栓应使用力矩扳手，按对角线，交叉，均匀的拧昆螺栓，并接步骤: (1)以1/Ma值拧紧； (2)以1/2Ma值拧紧； (3)以Ma值拧紧； (4)以Ma值检查全部螺栓。

三、拆卸方法
1、在确认了无任何负载后缓慢松下螺栓，但不要将螺栓全部拧出。
2、将取下螺栓旋入前压板的辅助螺纹孔中，并拧动螺栓顶住上压板，直至胀紧连接套松动，然后轻敲拉动螺栓，即可将胀紧连接套拉出。

四、防护须知
1、安装完毕后，在胀紧连接套外露端面及螺栓头部，涂上层防锈油渍。在露天作业或工作环境较差的机械，定期在胀紧连接套外露端面涂防锈油渍。
2、需在腐蚀介质中工作的胀紧连接套，应采用专门的防护(倒如加盖板)以防止胀套生锈。

五、安全事项及再使用
1、本品如用于升降机械上，或载入机械上时，应设置安全装置，以确保安全。
2、在受载情况下，绝对禁止松动螺栓。
3、再使用时要确认胀紧连接套组件无污物，无腐蚀，和无损伤后才能使用。
