光学映像測定器cnc映像測定器の大ストローク映像測定器のJT-3015を供給します。

船便:{{ product.price_format }} 船便納期:発注から納品まで約30日前後

OCS:{{ product.price_format2 }} OCS纳期:発注から納品まで約14日前後

※単価についての注意事項：船便の単価が適用されるには、今回の仕入において（他の商品も含めた）、消費税抜きの仕入総合計金額が20万円以上の場合となります。総合計が20万円未満の場合はシステムで自動的にOCSの単価が適用されます。

在庫あり:

SKU:{{ product.sku }}

モデル: {{ product.model }}

製品詳細

undefined

产品介绍

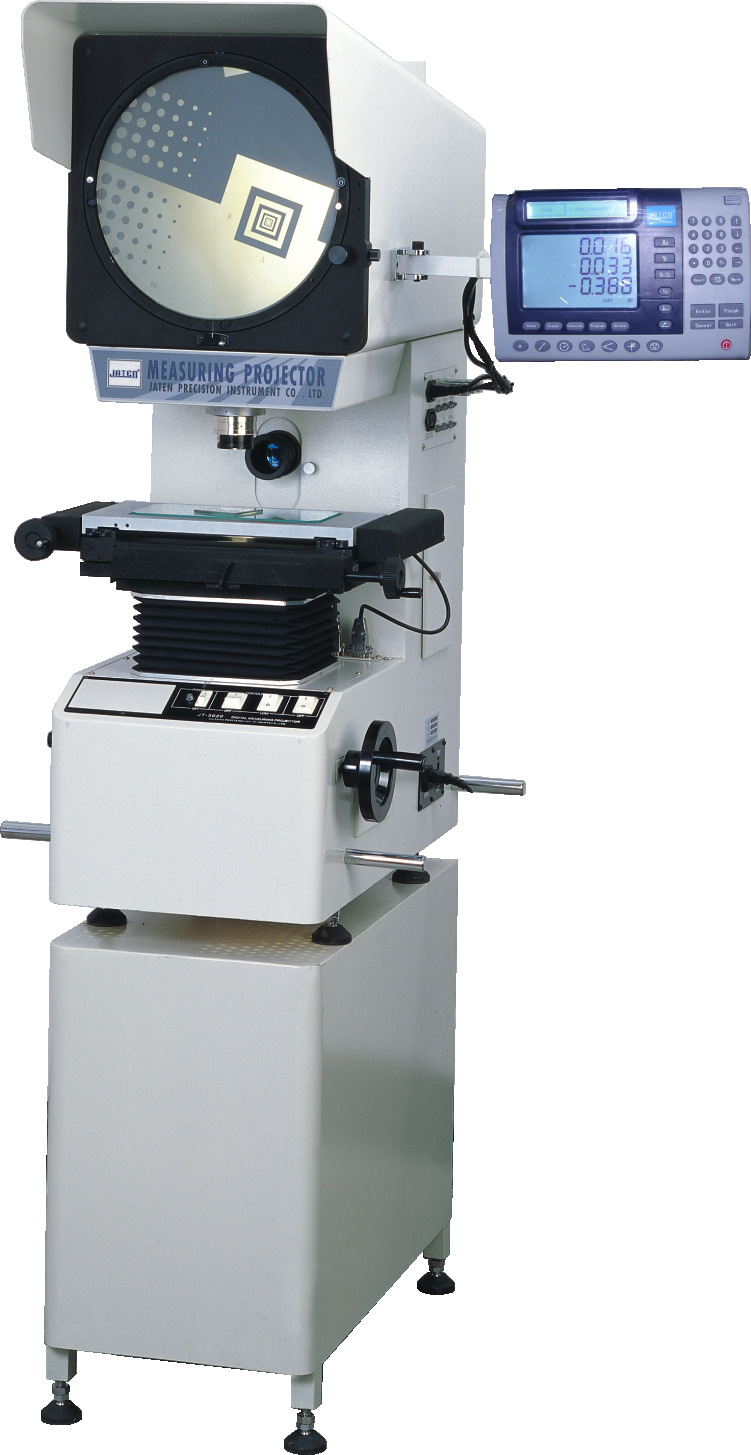

JT-3000系列數位式測量投影儀是光、機、電一體化的高效測量儀器。它廣於機械、儀錶、電子、輕工等行業；院校、所以及計量檢定部門。本儀器能高效率地檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣板、衝壓件、凸輪、螺紋、齒輪、成型銑刀等。

本產品光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小於0.08%；座標測量示值誤差可達（3+L/200）µm；配有專用微型印表機和腳踏開關，資料輸出和採樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降採用導軌的傳送方法，投影儀成像清晰、放大倍率準確。

>>>仪器可测量的部分工件

>>>仪器优点

本公司所生产之测量投影仪与同类产品相比，具有以下之特点：

1、本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

2、使用范围，它应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。

3、仪器测量精度：（3+L/200）μm

4、X，Y坐标数显解析度：0.0005mm

5、数据处理系统：DP100多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可显示出测量图形。

6、采用的是45°角的涡轮、涡杆升降。

>>>操作步骤

>>>产品规格及基本参数

名稱	數據	備注
金屬臺面尺寸(mm)	340×152
X座標行程:(mm)	196×96
Y座標行程：(mm)	150
Z座標行程:(mm)	50
儀器測量度：	100(包括調焦)
X、Y座標數顯解析度：	3+L/200

>>>仪器配件

A、投影屏

1、投影屏尺寸(mm)Φ312，使用範圍大於Φ300，採用日本光刻技術，刻有米字線。

2、投影屏旋轉範圍：0-360º

3、旋轉角度數顯解析度：1′或0.01º，採用日本旋轉編碼器。

B、物鏡

放大倍數	10X（必備）	20X(選)	50X（選）	100X（選）
物方線視場（mm）	Φ30	Φ15	Φ6	Φ3
物方工作距（mm）	77.7	44.3	38.4	25.3
测量zui大高度	80	80	80	80

C、數距處理系統

DP-100多功能數顯表，採用日本材料，全中文顯示，可做多點採樣、座標旋轉、點、線、圓、距離、角度測量。

D、儀器照明:

透射與反射照明採用德國歐司朗進口光源24V，150W鹵素燈。

E、冷卻方式:

強制風冷（3軸流風扇）

F、儀器電源：

110V/220V（AC）50/60HZ，總功率400W

G、儀器尺寸：

長*寬*高（mm）：788*524*1152

H、X,Y工作臺：

採用球墨鑄鐵鑄造、加工而成，採用特殊定型穩定化處理，測量精度與穩

定性。

I、傳動方式：

採用日本無牙光杆傳動。

>>>仪器运行环境

儀器運行環境

一、溫度與濕度：

溫度：20－25℃，好
：22℃

相對濕度：50％－60％，好
：55％

機房zui大溫度變化率：10℃/小時

北部地方氣候乾燥，建議使用加濕器

南方地區氣候潮濕，建議使用去濕器

二、電源：

AC220V/AC110V
